Horno tubular de tres zonas a 1200 ℃ para materiales de baterías

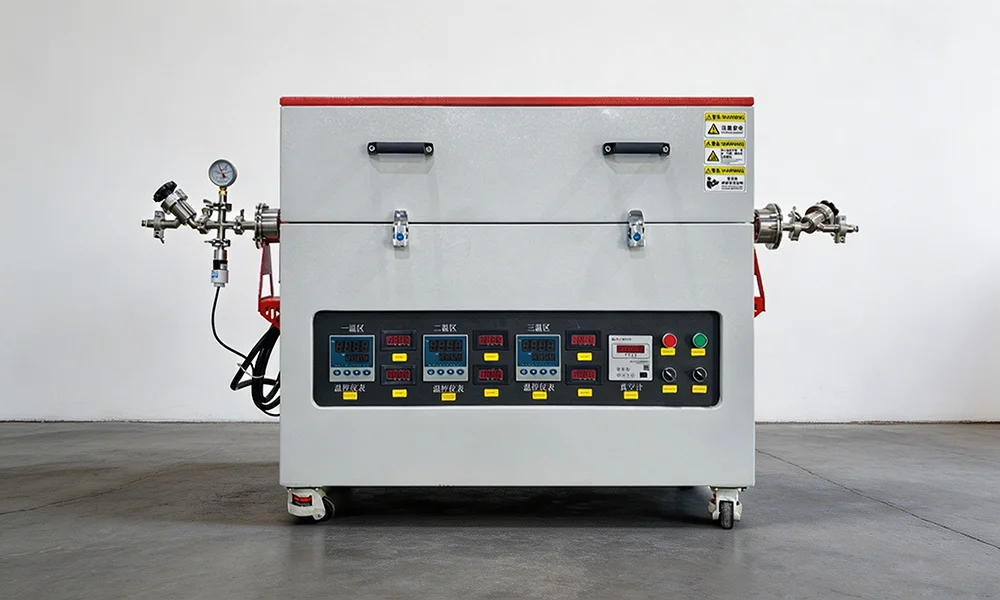

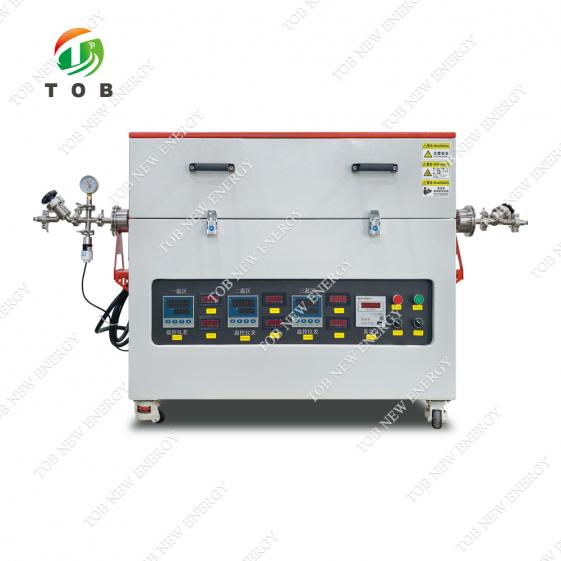

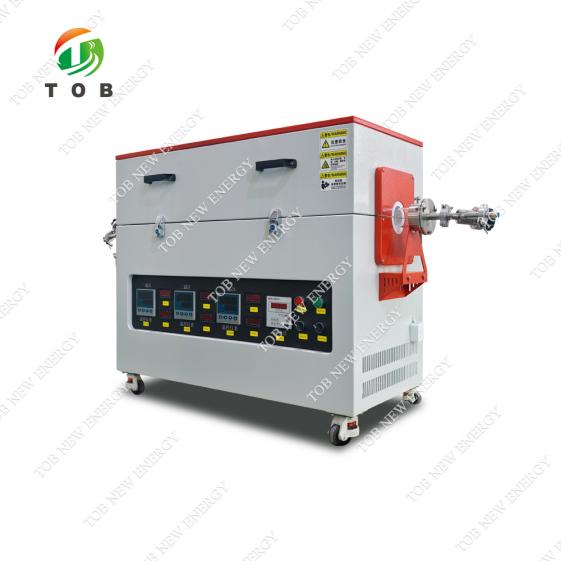

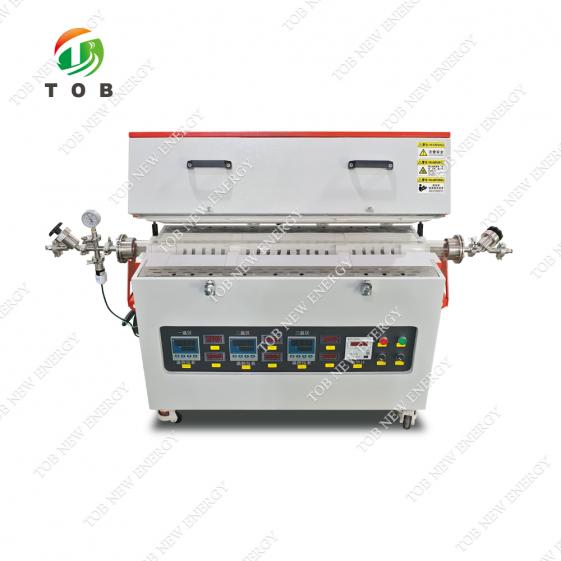

Horno tubular de tres zonas TOB-G1200-60-III (1200 ℃) para síntesis de materiales para baterías y procesamiento CVD.

Descripción general del producto y aplicaciones ideales

Un horno tubular de tres zonas es una herramienta de procesamiento térmico de precisión que divide una cámara de calentamiento cilíndrica alargada en tres zonas de temperatura controladas independientemente. El TOB-G1200-60-III utiliza esta arquitectura para crear una región de temperatura uniforme excepcionalmente larga (≥ 450 mm) dentro de un tubo de cuarzo de 60 mm de diámetro, lo que permite calentar muestras más grandes, varias muestras pequeñas o realizar procesos continuos sin el gradiente de temperatura entre el extremo caliente y el extremo frío que resulta frustrante para los usuarios de hornos de una sola zona.

En I+D de baterías, este horno es fundamental para la calcinación del polvo del cátodo, la carbonización del ánodo, la síntesis de electrolitos de estado sólido y la deposición química en fase vapor (CVD) de recubrimientos de electrodos. El tubo de cuarzo admite oxígeno, nitrógeno, argón y otros gases de proceso a presión positiva o vacío parcial (bomba opcional, 0,5 Pa), lo que permite realizar experimentos de oxidación, en atmósfera inerte o asistidos por vacío en el mismo sistema. El controlador programable de 31 segmentos permite definir un perfil térmico completo (rampa, mantenimiento, enfriamiento), mientras que el horno gestiona cada zona de forma independiente para seguir con precisión el punto de ajuste. Al abrir el horno tras un ciclo, el sistema de refrigeración por aire forzado de doble pared mantiene la carcasa exterior por debajo de 60 °C, y el aislamiento de fibra de alúmina de alta pureza ya se ha amortizado gracias al ahorro energético.

Ideal para:

• Investigadores de materiales para baterías calcinan precursores de cátodos de LFP, NMC, LCO o LMFP en atmósferas controladas.
• Desarrolladores de electrolitos de estado sólido que sintetizan electrolitos a base de LLZO, LATP o sulfuro que requieren rampas de temperatura precisas y tiempos de permanencia prolongados.
• Cualquier laboratorio que realice el crecimiento por CVD de recubrimientos de carbono sobre partículas de ánodo o capas delgadas de electrodos.
• Equipos de control de calidad que necesitan reproducir las condiciones de tratamiento térmico en múltiples lotes de polvo o componentes pequeños.
• Los laboratorios universitarios que anteriormente tenían problemas con los hornos de una sola zona, obtenían muestras de calidad inconsistente a lo largo del tubo.

norte ¿No está seguro de qué atmósfera o perfil de temperatura es el más adecuado para el material de su batería? Póngase en contacto con nuestros ingenieros de procesos térmicos: envíenos su precursor y la fase deseada, y le recomendaremos una fórmula inicial.

¿Dónde encaja este horno tubular en el procesamiento de materiales para baterías?

El TOB-G1200-60-III se ubica en la etapa de síntesis de polvo y tratamiento térmico de la producción de materiales para baterías, antes de la mezcla y el recubrimiento de la suspensión de electrodos. Para los materiales activos del cátodo, los precursores de hidróxido o carbonato metálico se mezclan con una fuente de litio y se calcinan en este horno a temperaturas entre 700 °C y 1000 °C bajo flujo de oxígeno o aire seco. El diseño de tres zonas garantiza que todo el polvo experimente el mismo historial de temperatura, lo que se traduce directamente en un tamaño de partícula uniforme, una estequiometría de litio consistente y un rendimiento electroquímico repetible lote tras lote.

De forma similar, para materiales de ánodo recubiertos de carbono, el horno puede carbonizar la capa de recubrimiento bajo atmósfera de nitrógeno o argón. La capacidad de CVD entra en juego cuando se necesita depositar una capa de carbono o cerámica uniforme sobre polvo o una tira de electrodo preformada.

Buenas prácticas para la optimización de procesos (derivadas de la síntesis de materiales reales para baterías):

• Prueba previa del perfil: Antes de procesar un lote completo del costoso precursor, ejecute un perfil de 31 segmentos con una bandeja de muestra vacía y un termopar simulado dentro del tubo. Verifique que el centro de la bandeja alcance el punto de ajuste y que la velocidad de enfriamiento sea la esperada. Durante esta prueba, puede activar la función PID de autoajuste del controlador GP518P para optimizar el equilibrio de zonas.
• La dirección del flujo de gas es importante: Para la calcinación de polvo en un recipiente, dirija el flujo de gas desde la entrada hacia la bomba de vacío o el escape. Esto elimina la humedad y el CO₂ generados, evitando que se vuelvan a depositar en el polvo aguas abajo. Un caudal de 100 a 200 sccm suele ser suficiente para un tubo de 60 mm; un caudal mayor puede enfriar ligeramente la zona central.
• Minimizar la contaminación: Antes de cargar los precursores de grado batería, hornee previamente el tubo de cuarzo vacío a 1100 ℃ durante 2 horas en atmósfera de oxígeno para eliminar cualquier residuo orgánico de ciclos anteriores. Manipule siempre el tubo y las bandejas con guantes limpios y sin polvo; el sodio residual proveniente del contacto con la piel puede degradar permanentemente el rendimiento del cátodo.
• Control de enfriamiento: El horno permite una velocidad de enfriamiento controlada. Para materiales que requieren una fase cristalográfica específica, programe un segmento de enfriamiento lento (2–5 °C/min) a través del rango de temperatura crítico, en lugar de simplemente apagar la alimentación y dejar que el horno se enfríe de forma natural. Esto es particularmente importante para cátodos de estructura de sal de roca ordenada y ciertos electrolitos sólidos de óxido.

Cómo funciona el sistema de tres zonas en la práctica

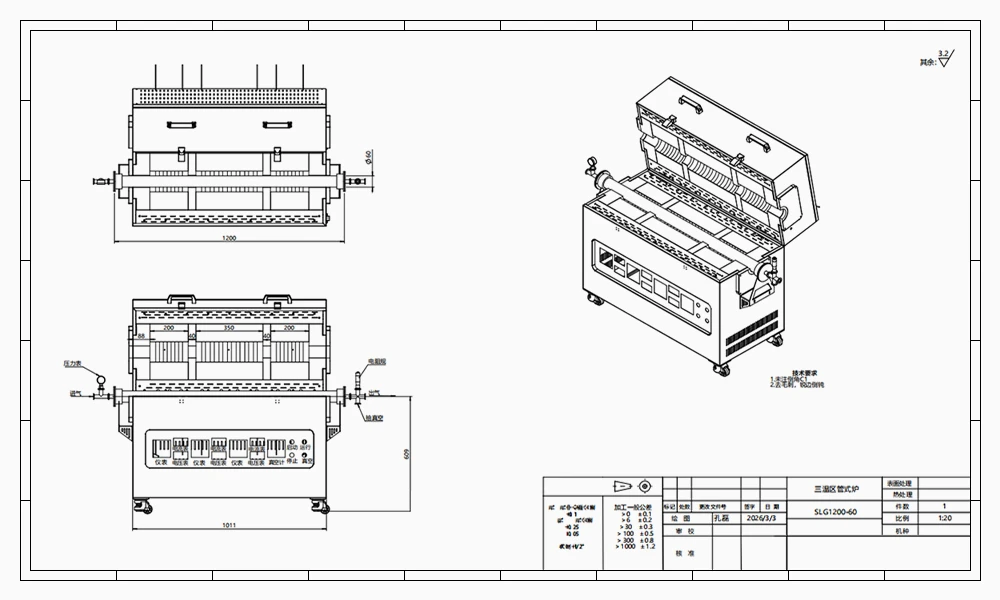

Los hornos tubulares convencionales con un solo elemento calefactor desarrollan inevitablemente un perfil de temperatura que alcanza su máximo en el centro y disminuye hacia los extremos. Esto limita la zona uniforme útil a una fracción de la longitud total calentada. El TOB-G1200-60-III supera este problema dividiendo la longitud calentada de 750 mm en tres zonas controladas independientemente, cada una con su propia bobina calefactora de aleación de Ni-Cr y un termopar tipo K ubicado cerca de la pared del tubo.

Un controlador multicanal Yudian GP518P regula cada zona mediante módulos SCR (rectificadores controlados por silicio) con control de ángulo de fase. Durante el aumento de potencia, las dos zonas exteriores suelen recibir una potencia ligeramente mayor para compensar la mayor pérdida de calor en los extremos. A medida que el horno se acerca al punto de ajuste, la función de autoajuste PID multigrupo integrada ajusta la potencia de salida a las tres zonas para uniformizar el gradiente de temperatura. El resultado es una zona estable y uniforme de al menos 450 mm de longitud, suficiente para una barquilla de alúmina de tamaño completo con decenas de gramos de precursor de cátodo, o varias barquillas más pequeñas colocadas una al lado de la otra para un estudio combinatorio.

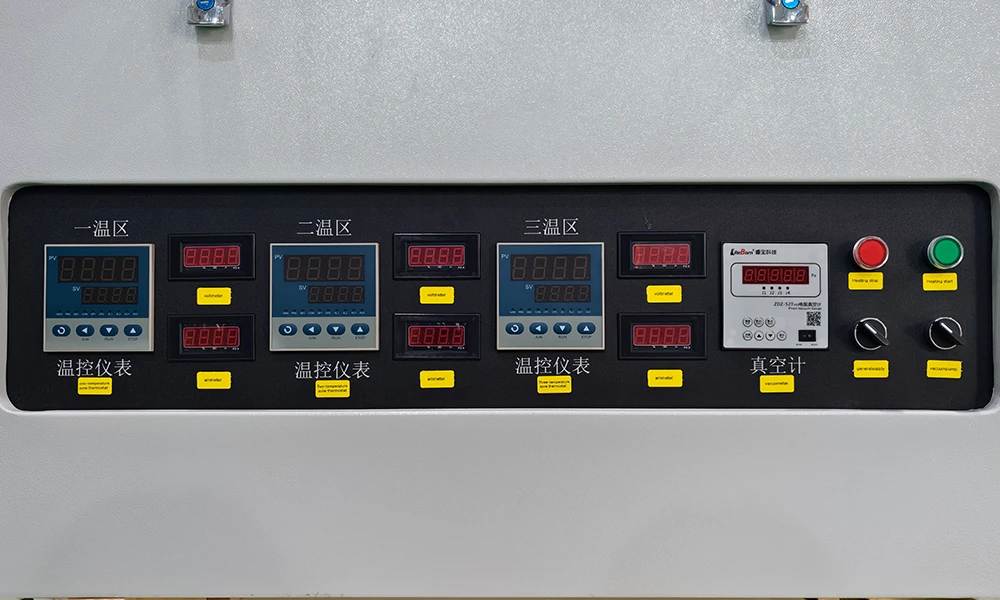

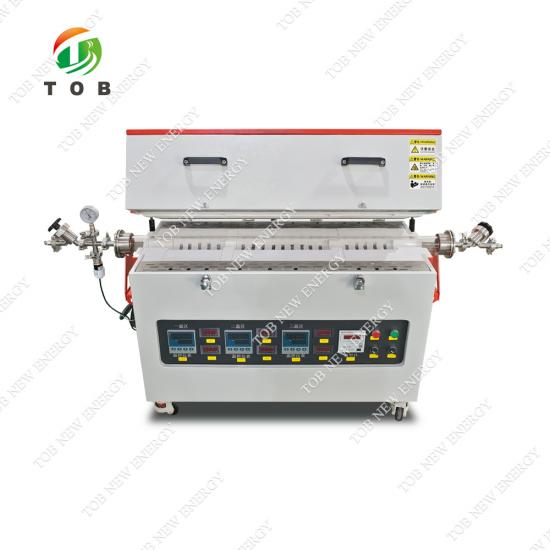

Desde la perspectiva del operador, se define un programa en el panel táctil o la pantalla digital: 31 segmentos de velocidad de rampa, temperatura objetivo y tiempo de permanencia. El controlador coordina automáticamente las tres zonas para que sigan ese perfil, mostrando tanto el punto de ajuste como la temperatura medida en tiempo real. La pantalla digital muestra una precisión de ±1 °C, pero en la práctica, la estabilidad real dentro de la zona uniforme suele ser aún mayor.

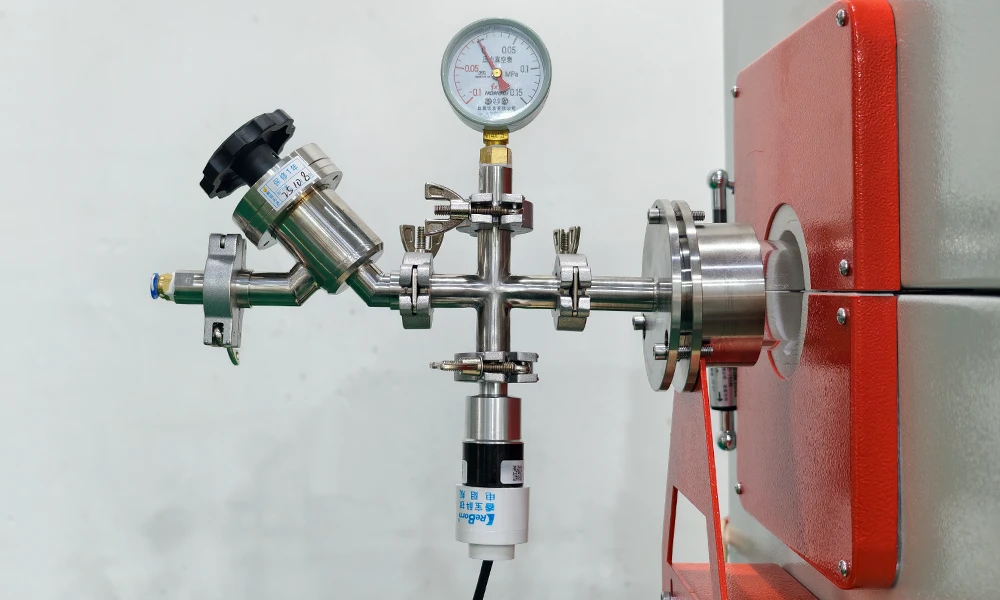

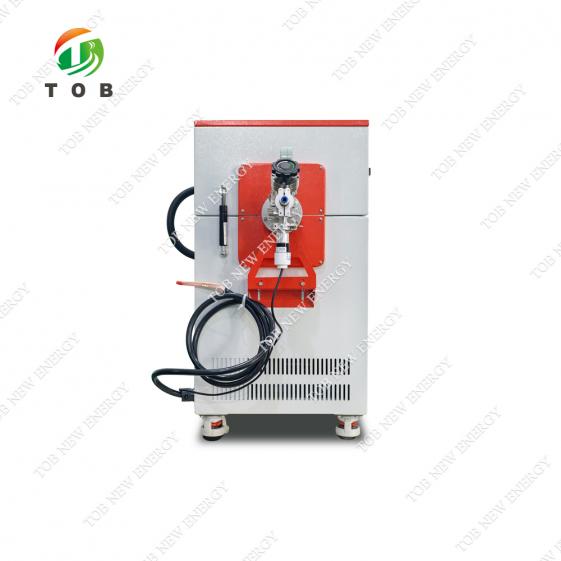

El sistema de atmósfera es sencillo pero robusto. El gas entra por una entrada con caudalímetro en una de las bridas, pasa sobre la muestra y sale por la brida opuesta hacia la atmósfera o una bomba de vacío. Los sellos de las bridas son mecánicos (juntas tóricas) y pueden mantener un vacío aproximado de hasta 0,5 Pa cuando se conecta la bomba de paletas rotativas. Para experimentos que requieren gas inerte pero no vacío, simplemente purgue el tubo con el gas elegido durante 15-20 minutos antes de calentarlo y mantenga una ligera presión positiva durante el experimento.

Ventajas de ingeniería clave para la síntesis de materiales para baterías

• 450 mm+ Unifor Zona m desde tres controladores independientes

Una zona isotérmica amplia y estable es fundamental al aumentar la síntesis de polvo de unos pocos gramos a decenas de gramos en un solo recipiente. El diseño de tres zonas mantiene una temperatura uniforme en toda la muestra, de modo que el material en el centro del recipiente es idéntico al de los bordes. Esto reduce la variabilidad entre lotes y elimina la necesidad de desechar el polvo de los extremos debido a un sobrecalentamiento o subcalentamiento.

• ±1℃ Control de precisión con programabilidad de 31 segmentos.

Los perfiles térmicos complejos —con rampas lentas, múltiples periodos de inactividad y enfriamiento controlado— son habituales en la síntesis avanzada de cátodos. La capacidad de 31 segmentos y los bucles PID de autoajuste del controlador Yudian permiten reproducir el historial térmico exacto en cada ciclo. La precisión de la pantalla de ±1 °C garantiza que la temperatura real se ajuste al programa, lo cual es especialmente importante cerca del punto de fusión de las sales de litio o durante las transiciones de fase.

• Aluminio totalmente de fibra Aislamiento y refrigeración de doble capa

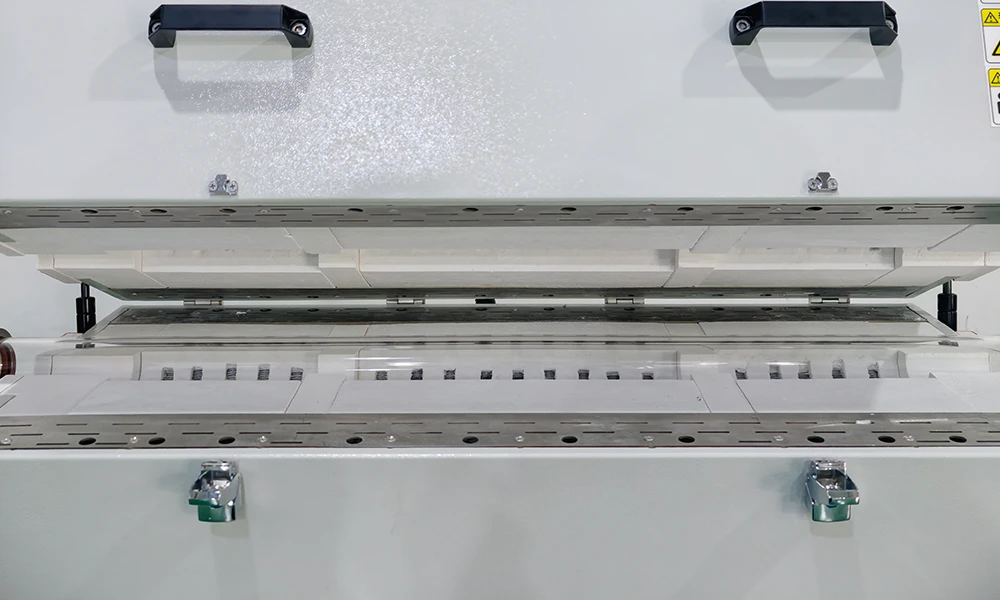

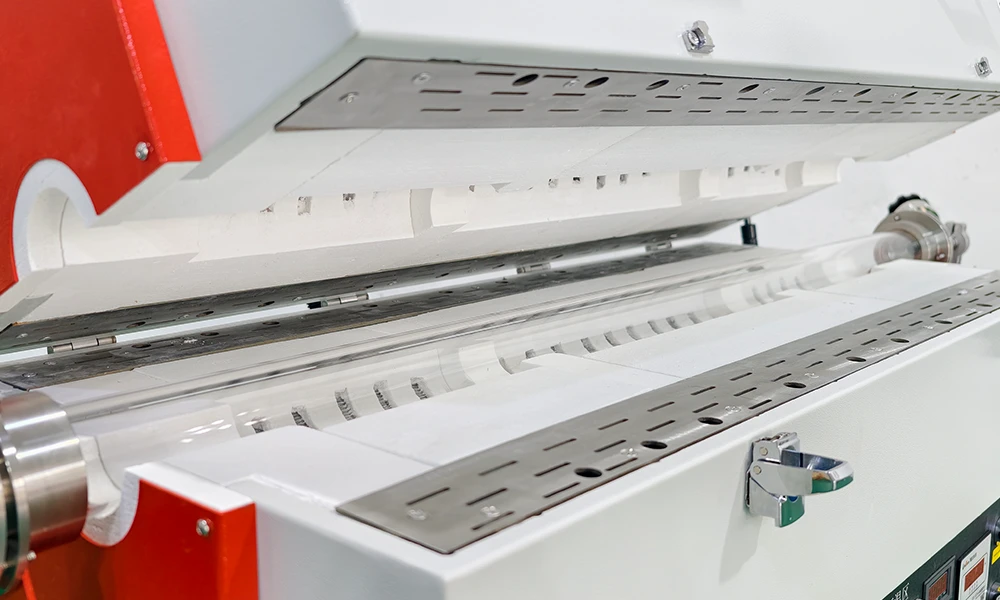

El revestimiento del horno utiliza paneles de fibra de alúmina de alta pureza, moldeados al vacío, de 120 mm de espesor, con una capa adicional de pintura de alúmina de alta temperatura en el interior de la cámara. Esta combinación almacena muy poco calor, por lo que el calentamiento desde la temperatura ambiente hasta los 1200 °C tarda aproximadamente 30 minutos (a 20 °C/min), y el enfriamiento es igualmente rápido gracias al ventilador incorporado que hace circular el aire a través de la carcasa de doble pared. La temperatura de la superficie externa se mantiene por debajo de los 60 °C, protegiendo a los operarios y a los equipos electrónicos cercanos.

• Versátil en Compatibilidad con la atmósfera y el vacío

Ya sea que necesite oxígeno para la calcinación de LCO, nitrógeno para la carbonización o argón para el procesamiento de electrolitos de sulfuro, el tubo de cuarzo sellado y las bridas herméticas a los gases lo permiten todo. La bomba rotativa de paletas opcional (0,5 Pa última) añade recocido al vacío e infiltración asistida por vacío a las capacidades del horno, todo ello sin modificar el hardware principal.

• Construcción robusta con elementos calefactores de larga duración.

Para los elementos calefactores se utiliza alambre de aleación de níquel-cromo, que ofrece una buena resistencia a la oxidación hasta 1200 °C y tolera mucho mejor los ciclos térmicos que los elementos de disilicuro de molibdeno. El diseño modular de las zonas de calentamiento permite sustituir, si un elemento de una zona necesita ser reemplazado tras años de uso, sin necesidad de reconstruir todo el horno; una característica que facilita el mantenimiento y que los laboratorios con mucho trabajo valoran.

Especificaciones técnicas completas

Com metro Sobre los problemas del tratamiento térmico y cómo el horno TOB los minimiza.

La tabla que aparece a continuación recoge los retos reales que se presentan en la calcinación de materiales para baterías y explica cómo el diseño del TOB-G1200-60-III evita o mitiga cada uno de estos problemas.

¿Por qué elegir el TOB-G1200-60-III en lugar de un horno tubular genérico de una sola zona? Una comparación.

¿Por qué los laboratorios de baterías se modernizan con un horno de tres zonas?

Si alguna vez ha intentado calcinar 30 g de precursor de NMC en un horno de una sola zona y ha obtenido un gradiente que produce cinco tonalidades diferentes de polvo en un mismo recipiente, ya comprende el problema. El TOB-G1200-60-III se diseñó específicamente para eliminar ese gradiente. Gracias a su controlador programable y su aislamiento de alta eficiencia energética, transforma un simple paso de calentamiento en una operación unitaria precisa y reproducible que puede transferirse de un investigador a otro sin un largo proceso de recalificación.

Preguntas frecuentes de ingeniería: funcionamiento del horno tubular de tres zonas

P1: ¿Cómo determino el caudal de gas correcto para mi proceso?

Como regla general, para un tubo de 60 mm de diámetro, un caudal de entre 100 y 300 sccm garantiza una renovación adecuada de la atmósfera sin generar perturbaciones significativas de temperatura. Si se requiere un entorno altamente inerte, se recomienda un caudal mayor durante la purga inicial (15-20 min antes del calentamiento) y, posteriormente, reducirlo a 100-150 sccm durante el tiempo de reposo. Para una regulación precisa, utilice un controlador de flujo másico (no incluido).

P2: ¿Puedo usar el horno para funcionar solo al vacío, sin gas?

Sí, al conectar la bomba de paletas rotativas opcional, se puede alcanzar aproximadamente 0,5 Pa en el tubo. Sin embargo, tenga en cuenta que las juntas tóricas de la brida y el tubo de cuarzo no están diseñados para alto vacío; este sistema es para aplicaciones de vacío parcial, como el secado al vacío o la impregnación asistida por vacío. Para CVD de alto vacío, es posible que necesite una bomba turbomolecular y juntas metálicas; póngase en contacto con TOB para obtener soluciones personalizadas.

P3: ¿Cómo puedo evitar la pérdida de litio de los materiales del cátodo durante la calcinación a alta temperatura?

El litio puede volatilizarse, especialmente por encima de 800 °C en atmósferas oxidantes. Un método común consiste en utilizar un ligero exceso de fuente de litio en el precursor (normalmente entre un 3 % y un 5 % de Li adicional) y cubrir la barquilla de alúmina con una tapa. La amplia zona uniforme del TOB-G1200-60-III resulta útil, ya que toda la muestra se encuentra a la misma temperatura, evitando así una compensación excesiva al aumentar la temperatura en los bordes y, por consiguiente, la evaporación inadvertida de más litio.

P4: ¿Cuál es la vida útil típica de los elementos calefactores y puedo reemplazarlos yo mismo?

Los elementos de aleación de níquel-cromo que funcionan a ≤1100 °C pueden durar varios años en condiciones normales de funcionamiento. Si fallan, el diseño modular de tres zonas permite aislar la zona afectada y reemplazar únicamente ese conjunto de elementos. TOB proporciona instrucciones detalladas y kits de repuestos; un técnico suele poder realizar el reemplazo en pocas horas sin necesidad de enviar el horno a la fábrica.

Producto relacionado
◉ TOB-K2-4-12TPD4 - Horno tubular de atmósfera de vacío Este horno tubular de atmósfera de vacío TOB-K2-4-12TPD4 de 1200 ℃ se utiliza ampliamente en la investigación científica y la producción de lotes pequeños en empresas e instituciones.
◉ TOB-GH1200-100 - Horno rotatorio de tubo basculante de alta temperatura . El tubo de este horno rotatorio puede girar 360 grados; un extremo del cuerpo del horno está equipado con una bisagra y el otro con una varilla de soporte elevadora, que permite inclinarlo en un ángulo amplio para facilitar la descarga.

¿Necesita una receta de temperatura probada para el material de su batería? Póngase en contacto con el equipo de procesos térmicos de TOB, indíquenos el compuesto que desea utilizar y le proporcionaremos un programa recomendado, además de la hoja de especificaciones completa del horno para que su laboratorio la revise.
