Marca de fábrica:
TOB NEW ENERGYArtículo No.:
TOB-3013-2orden (moq):
1Pago:
L/C,T/Torigen del producto:
ChinaPuerto de embarque:
xiamenPlazo de ejecución:
30 daysespecificaciones
Póngase en contacto con nosotros para más informaciónAcerca de esta máquina automática de fabricación de electrodos de batería ( Soldadura de pestañas, cinta adhesiva ).
Este El equipo es un equipo de producción especial para la producción de baterías de iones de litio .
1.Sclustado El electrodo de rollo se colgaba en el eje de desenrollado del equipo, después del control de tensión, la corrección de desviación de la descarga del material, el Over-electrodo Rodillo se envía a la pestaña Soldadura (Ultrasonic Soldadura) Parte para la pestaña Soldadura, tracción a la posición de ajuste, pasta automática dos, después del dispositivo de succión del polvo, mecanismo de tracción, la pieza única terminada del electrodo, viento automático de todo Roll.
2.El La selección del punto de referencia es usar el punto de inicio del recubrimiento en el electrodo como la línea divisoria para posicionar, como el punto de referencia de la pestaña Soldadura; el El proceso intermedio del equipo es la detección de La pestaña está soldada, la detección de La cinta está pegada, etc. ETHCE Encontró que no hay soldadura ni cinta adhesiva, puede empujar manualmente el interruptor para devolver la tracción del electrodo, reparar la soldadura, subsidios. Electrodo de rollo completo automáticamente Overwelds La pestaña superior, envía automáticamente el electrodo, después de que pega la cinta protectora en el electrodo y la pestaña, y cosecha automáticamente todo el rollo del electrodo terminado.
| Articulo | requisito | instrucciones | observación |
| Tamaño del electrodo | espesor 90um-250um. Ancho 40mm-130mm | Sin borde arrugado y ondulado a través del rodillo del electrodo | |
| Longitud de electrodo individual | 300 MM-2000 mm | ||
| Ancho de la pestaña | 3,4,5,6 mm | ||
| Ancho de cinta protectora | 6-20 | ancho ajustable | un grupo de palo |
| Longitud del pegamento de palo | 40mm-80mm | ||
| longitud de la pestaña | 30 mm-80mm | ||
| Tabla de longitud expuesta | 10 mm-25mm | pestañas bolsas de plástico | |
| Posición precisión de la cinta de la pestaña | ± 0.5mm | ||
| Protección de la pestaña Posición de la cinta Posición Precisión | ± 0.5mm, dos Mecanismos de pegamento protector | ||
| Error de longitud de la soldadura por pestañas | ± 0.5 Mm, sin deformación de deformación en la pestaña, y las rebabas de extremo están Cut≤0.01mm.Cutter Efectivo Vida ≥1Million veces | ||
| Error de posición de soldadura de la pestaña | ± 0.5mm, eficaz Soldadura Área ≥80%, Soldadura tensión≥15n, no Outwelding y soldadura virtual, vida efectiva de la cabeza de soldadura y soldadura SEAT≥1Million veces | Un grupo de instituciones de soldadura. | |
| Skyding Skewness of Tab | ± 2 ° | ||
| función del viento | precisión de alineación ± 1mm, con Anti-explosión borde del mecanismo de rodadura | ||
| velocidad | 1 pestañas de soldadura una vez, la velocidad es sobre ≥20pcs / minuto | Dentro de 1700mm | publicar una vez |
| Tasa de aprobación del producto | ≥97% | ||
| tasa de uso | ≥94% | ||
| Estándar de soldadura ultrasónica | porcelana | Kepu | |
| control de servo | delta | ||
| Método de cepillado de película de electrodo | Cuando rebobinado El rodillo, está equipado con un dispositivo de colección de pincel y polvo y apesta. |

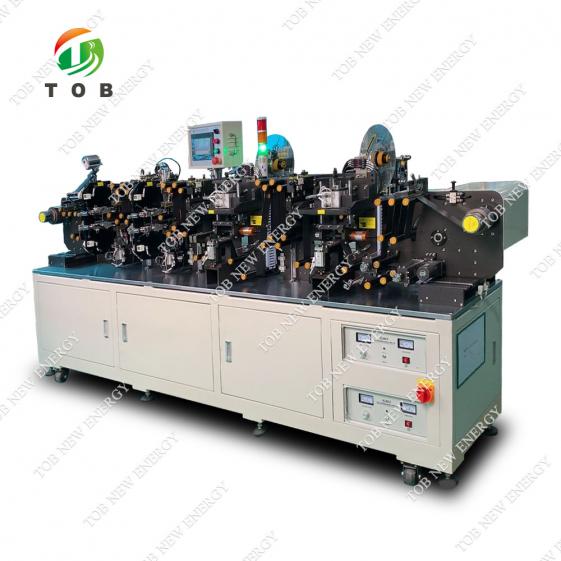

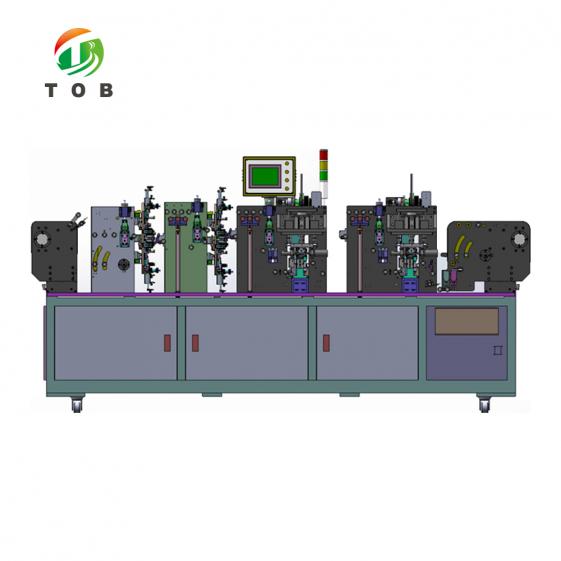

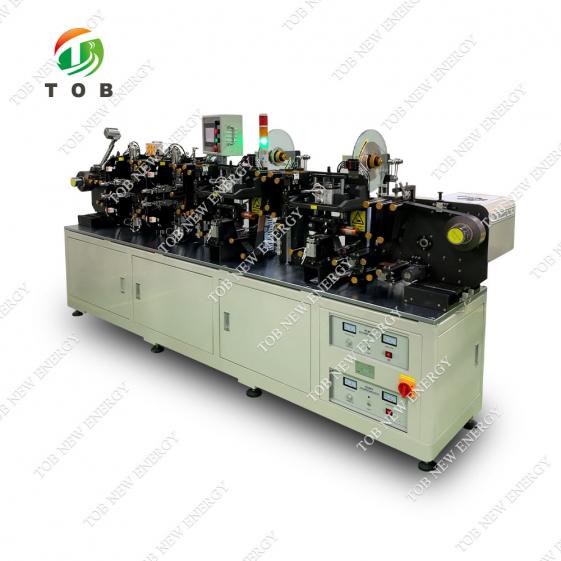

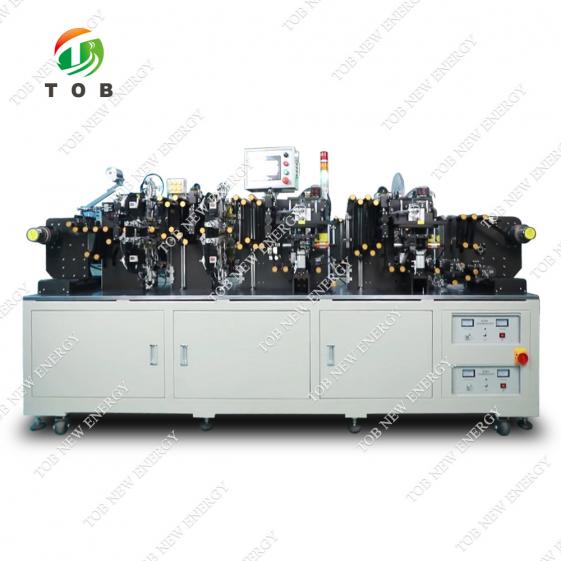

pantalla del producto
