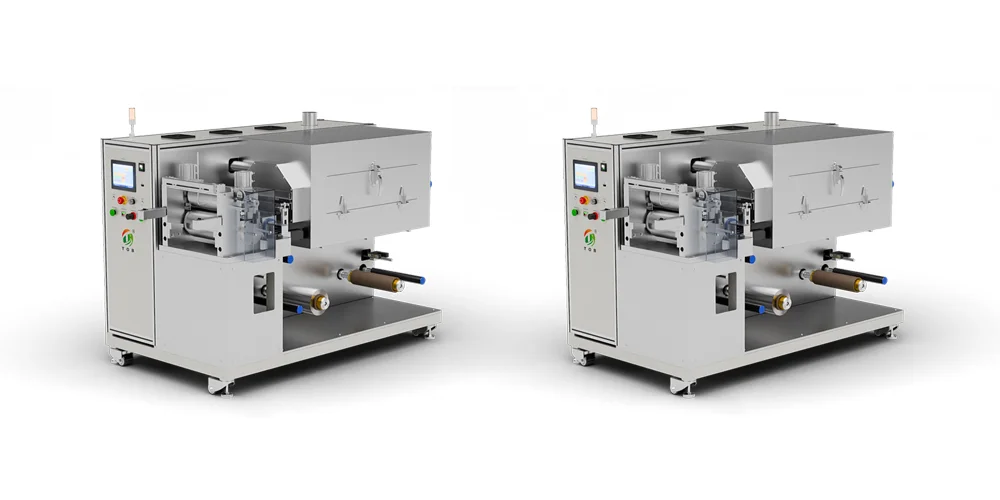

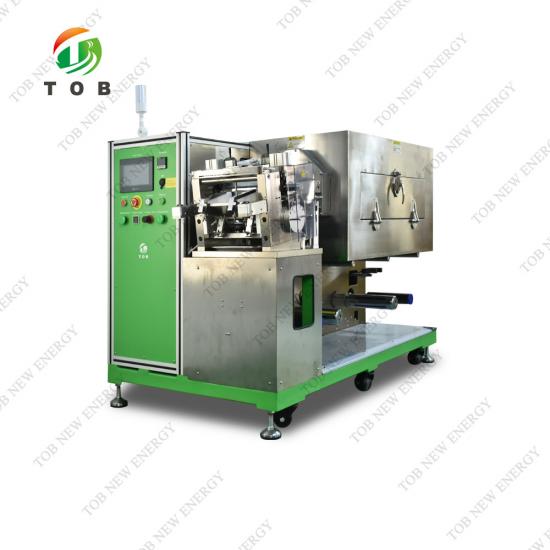

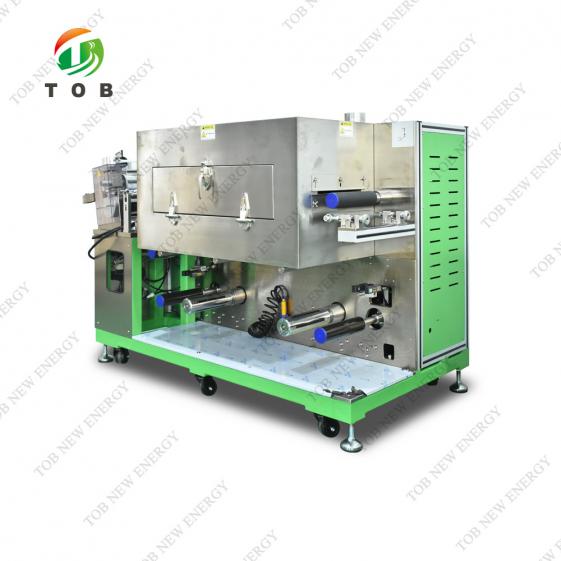

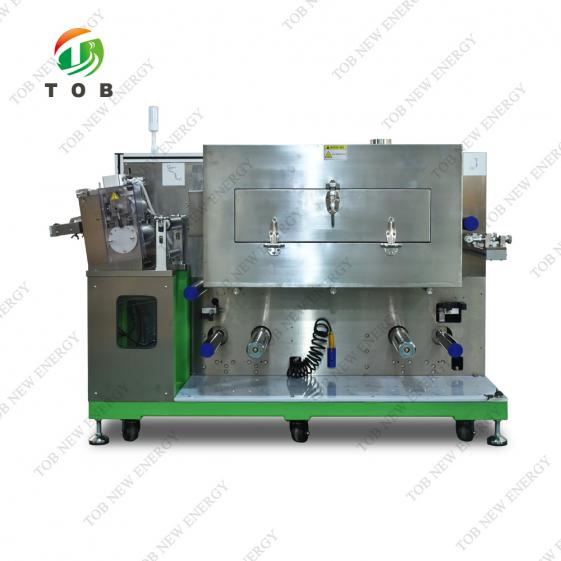

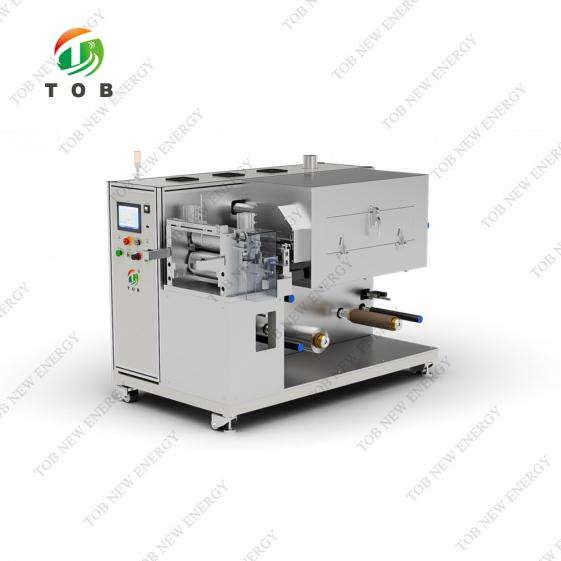

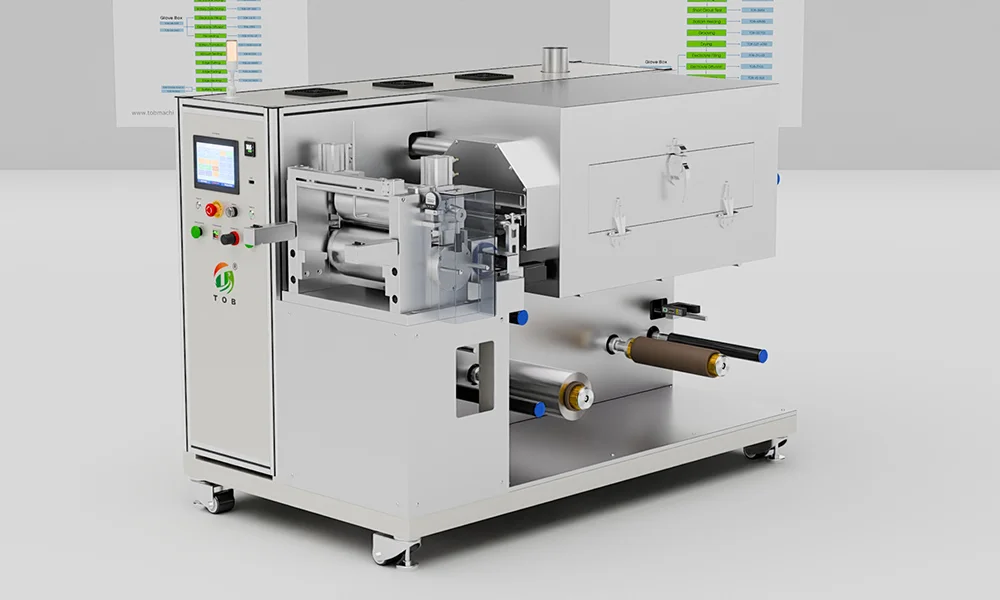

Máquina de recubrimiento continuo de baterías con cuchilla doctor

No

Proyecto

Parámetros técnicos

Observación

1

Sistema adecuado

Proceso de recubrimiento para electrodos positivos y negativos de baterías ternarias, de fosfato de hierro y litio, de óxido de cobalto y litio, de óxido de manganeso y litio, de grafito, de carbono de silicio y otros sistemas.

2

Método de recubrimiento

Recubrimiento continuo con rasqueta

3

Velocidad de recubrimiento

0 ~ 0,5 m/min

Depende de las condiciones de secado.

4

Espesor del sustrato de operación

Papel de aluminio (Al): 8～30 um

Lámina de cobre (Cu): 6 ~ 30 um

5

Ancho de diseño de la superficie del rodillo

230 milímetros

6

Asegúrese del ancho del recubrimiento

Dentro de 200 mm

7

rodillo raspador

Φ 100 mm

8

Precisión del recubrimiento

±3 um

9

Viscosidad de suspensión adecuada

2000~12000 (mPas)

10

Rango de espesor de recubrimiento en seco de una sola cara

20-200 μm

11

Características del disolvente

Disolvente aceitoso NMP (sg=1 033, pb=204℃)

Disolvente acuoso H2O/NMP (gravedad específica = 1000, punto de ebullición = 100 °C)

12

Rango de contenido sólido adecuado

20~85%

13

Precisión del tamaño del recubrimiento (mm)

L≤±1,W≤±0 5

L: dirección de longitud

W: dirección del ancho

14

Precisión de posicionamiento frontal y posterior (mm)

L≤±1,W≤±0 5

No

Proyecto

Parámetros técnicos

Observación

1

Estructura de instalación de rodillos

Marco de acero firmemente instalado

2

Tratamiento de superficies de rodillos

Oxidación superficial del rodillo metálico de aluminio.

3

Sistema de control de tensión

Control automático de tensión constante

4

Método de carga de bobinas

El rollo de material se fija con un eje de aire de 3 pulgadas;

Desenrollado de un solo eje de aire

5

Diámetro máximo de desenrollado

Ф250mm

6

Capacidad máxima de carga del eje neumático

50 kilos

Número de ejes de aire de desenrollado

1

10

Tratamiento de superficies de rodillos

Oxidación superficial del rodillo metálico de aluminio.

11

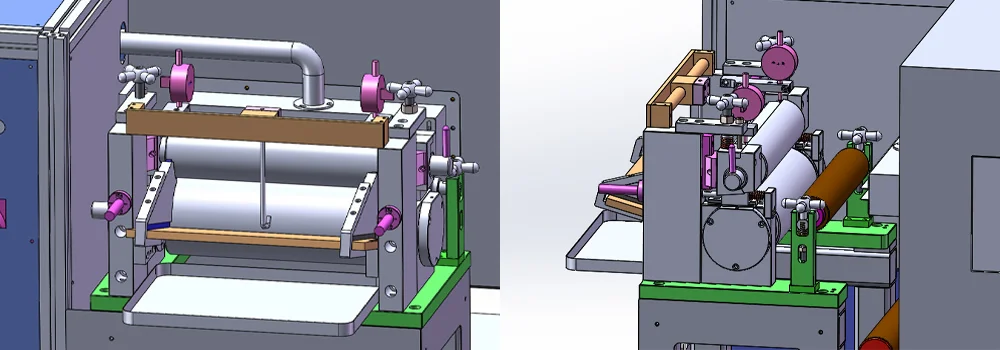

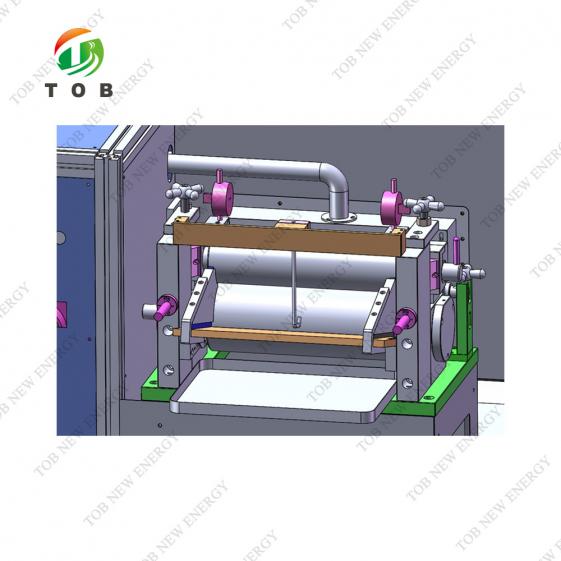

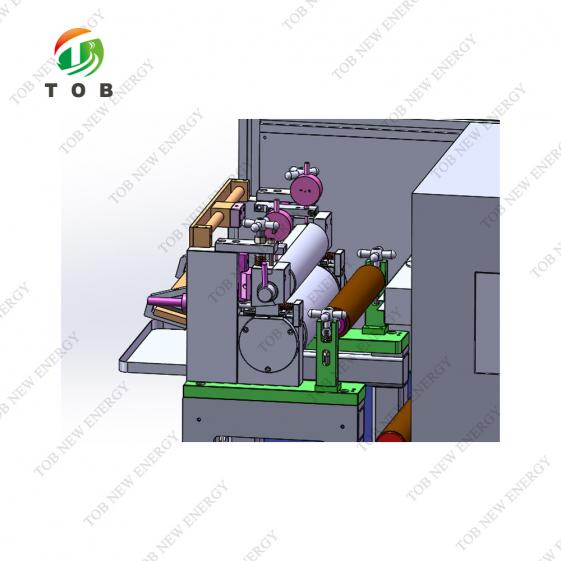

Estructura del raspador

Raspador de comas de doble cara

12

Rodillo de recubrimiento (rodillo de acero)

Cromado duro superficial

14

Ajuste de altura intermitente del raspador

Ajuste de tornillo de precisión;

15

Posición de cabeza única

Instalación y funcionamiento antes del túnel de secado

No

Proyecto

Parámetros técnicos

Observación

1

Estructura del horno

Calefacción independiente de doble capa, dispuesta arriba y abajo.

2

Longitud del horno

1m /sección

3

Material

Acero inoxidable SUS304

4

Control de temperatura

Se divide en control de temperatura de trabajo normal, control de protección de alarma de monitoreo de sobretemperatura y corta el suministro de energía principal de calefacción; cada sección está controlada de forma completamente independiente.

5

Método de calentamiento

La señal analógica controla la potencia de calentamiento, la estructura de circulación de aire caliente, precisión ± 0,5 ℃

6

Potencia de calentamiento del horno de una sola sección

3 kW

7

Temperatura en el túnel de secado

Diseñado para un máximo de 150 ℃, diferencia de temperatura en un solo horno ≤±2,5 ℃

8

Método de soplado

Al soplar aire de arriba a abajo, las cámaras de aire superior e inferior comparten un elemento calefactor común.

9

Estructura de la boquilla

La ranura de la boquilla está ranurada con un molde especial.

10

Control del ventilador

Control de contactores

11

Control de calefacción

Relé de estado sólido de potencia controlado por señal analógica

12

Material para fans

Acero inoxidable SUS304

13

Sistema de recuperación de disolventes

Opcional

No

Proyecto

Parámetros técnicos

Observación

1

Corrección automática

Instalación de salida de secado

2

Tensión automática

Control automático de tensión constante

3

Estructura de la instalación

Marco de acero firmemente instalado

4

Número de pozos de aire de enrollamiento

1

Carrete de un solo brazo

No

Proyecto

Parámetros técnicos

Observación

1

Sistema de control principal

Pantalla táctil, PLC

2

Situación de alarma

Cuando el dispositivo falla, la pantalla táctil mostrará la pantalla de corrección correspondiente.

No

Proyecto

Parámetros técnicos

Observación

1

Raspador

Redondez≤±1 5um, Ra0 4, rectitud≤±1 5um

2

Rodillo de recubrimiento (rodillo de acero)

Descentramiento circular ≤ ±1,5 um, rectitud Ra0 4 ≤ ±1,5 um
