Formación y clasificación en la fabricación de baterías de iones de litio

La formación y la clasificación de la capacidad se encuentran entre las etapas finales y más críticas en fabricación de baterías de iones de litio Aunque estos pasos ocurren después de la fabricación del electrodo y el ensamblaje de la celda, influyen fuertemente en la estabilidad electroquímica, el rendimiento de seguridad, la consistencia y la vida útil del producto final. En la industria líneas de producción de baterías El proceso de formación activa la batería por primera vez, mientras que el proceso de clasificación evalúa y clasifica las celdas en función de parámetros eléctricos medibles.

Desde una perspectiva de ingeniería, estas operaciones no son simples procedimientos de carga y prueba. Cada paso —llenado de electrolito, envejecimiento, formación, llenado secundario, evaluación del valor K y clasificación de capacidad— se diseña en función de mecanismos electroquímicos, comportamiento del transporte de masa, evolución de gases y requisitos de control de calidad. En las fábricas de baterías modernas, el diseño de estos procesos debe integrarse con la disposición general de la línea de producción, la capacidad del equipo y las especificaciones de rendimiento objetivo. Para los fabricantes que construyen nuevas instalaciones, estos pasos se implementan normalmente como parte de un proceso completo. Solución para la línea de producción de baterías de litio , dónde sistemas de formación , habitaciones para personas mayores y máquinas clasificadoras se configuran según los requisitos de capacidad y composición química.

Este artículo ofrece una explicación técnica detallada de cada paso del proceso de formación y clasificación de capacidad, junto con las razones físicas y químicas que justifican las operaciones.

1. Primer llenado de electrolito después del ensamblaje de la celda.

Durante el primer llenado, la celda ensamblada se coloca en una cámara de llenado al vacío. Se evacúa la cámara para crear presión negativa en su interior. Una vez que la presión interna es suficientemente baja, se abre la válvula del electrolito y este fluye hacia la celda debido a la diferencia de presión. Este método garantiza que el electrolito penetre en los poros del separador y en la estructura del electrodo de forma más eficiente que con el llenado atmosférico simple.

El objetivo del primer llenado no es solo introducir el electrolito, sino también asegurar una humectación uniforme de los electrodos porosos. Una humectación deficiente puede provocar una alta resistencia interna, una formación no uniforme de la capa SEI y una pérdida de capacidad en etapas posteriores.

2. Envejecimiento a alta temperatura para la humectación del electrolito

Las celdas se colocan en una cámara de envejecimiento a alta temperatura controlada durante un período determinado para acelerar la difusión del electrolito en los poros del electrodo. Una humectación adecuada es esencial para la formación estable de la capa SEI durante el proceso de formación posterior.

Durante el proceso de envejecimiento, la celda aún no está sellada de forma permanente. Por lo tanto, es necesario utilizar un pasador de sellado temporal para cerrar el puerto de llenado. Sin este sellado temporal, las altas temperaturas pueden provocar la evaporación del electrolito, lo que conlleva cambios en la concentración, inestabilidad en el rendimiento y posibles riesgos para la seguridad.

Tabla 1 — Propósito del envejecimiento a alta temperatura

3. Proceso de formación y generación de la película SEI

Durante la primera carga, el electrolito se descompone en la superficie del grafito, formando una capa SEI delgada pero densa. Esta capa permite el paso de los iones de litio a la vez que impide una mayor descomposición del electrolito. La calidad de la capa SEI determina directamente la vida útil, la resistencia interna y la seguridad.

Para obtener una película SEI de alta calidad, la formación se suele realizar utilizando un perfil de corriente de varias etapas.

La generación de gas se produce durante la formación debido a que la descomposición del electrolito genera gases como CO₂ e hidrocarburos. Para evitar la acumulación de gas en la interfaz del electrodo, la producción industrial suele utilizar la formación a presión negativa, donde el gas se elimina durante el proceso.

El gas atrapado entre las capas de los electrodos puede bloquear las vías de transporte de iones de litio, lo que provoca una formación no uniforme de la capa SEI y variaciones en el rendimiento entre las celdas.

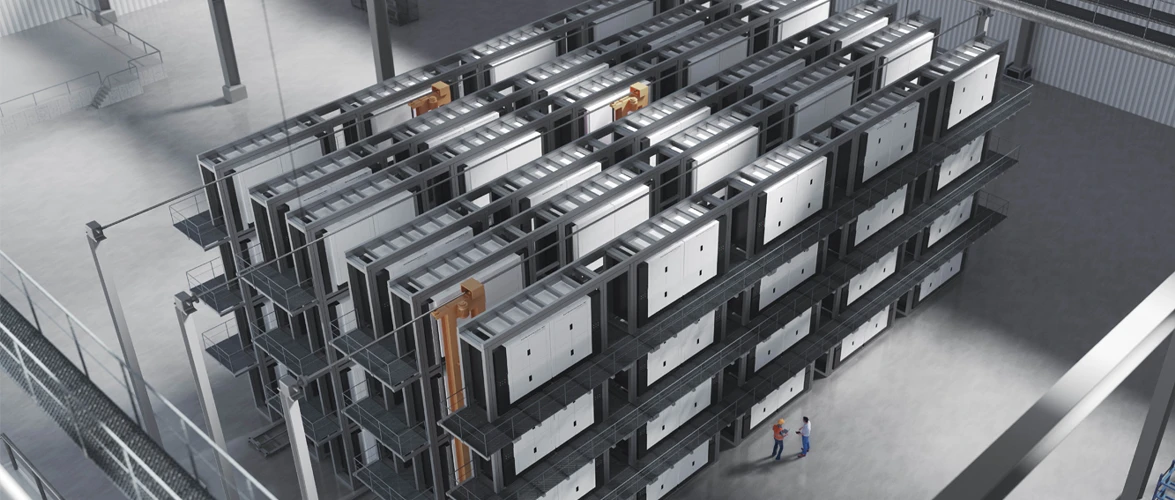

En las fábricas modernas, los sistemas de formación se diseñan junto con el

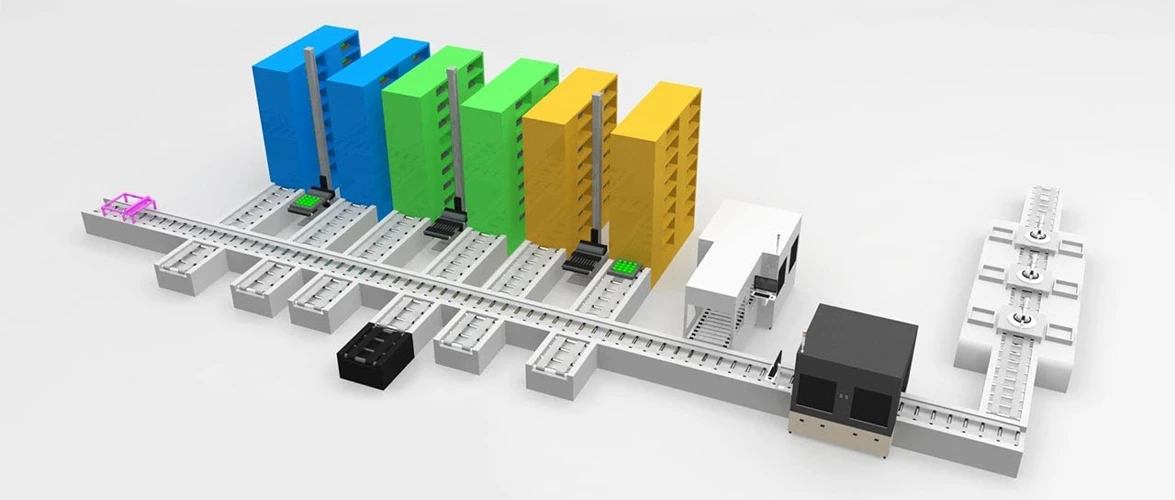

Equipos para la formación y clasificación de baterías, que garantizan un control preciso de la corriente, la estabilidad de la temperatura y la gestión de los gases.

4. Llenado secundario de electrolitos

Dos razones principales justifican este paso:

Como resultado, la cantidad de electrolito dentro de la celda se vuelve menor que el valor diseñado. El llenado secundario compensa la e pérdida y asegura el volumen correcto de electrolitos.

El procedimiento es similar al del primer llenado, pero la cantidad de llenado es menor. Tras el segundo llenado, el orificio de llenado se suelda para sellar la celda de forma permanente.

Tabla 2 — Comparación del primer y segundo llenado

5. Medición de OCV y prueba de valor K a alta temperatura

El objetivo es calcular el valor K a alta temperatura, que describe la tasa de autodescarga de la batería.

La fórmula es:

K = (OCV1−OCV2) / (T2−T1)

Unidad: mV/h

La celda se almacena a temperatura elevada entre las dos mediciones. Un valor K elevado indica una caída de voltaje anormal, que puede deberse a fugas internas, contaminación o microcortocircuitos.

Las células con un valor K excesivo deben eliminarse antes de la evaluación.

Tabla 3 — Interpretación del valor K a alta temperatura

6. Clasificación de capacidad (Ciclo de prueba de formación)

En la producción industrial, la clasificación se suele realizar con una corriente relativamente alta (0,5 C–1 C) para simular las condiciones de funcionamiento reales.

Posteriormente, las células se clasifican en diferentes grados según su capacidad medida.

Ejemplo de clasificación:

Las máquinas clasificadoras deben proporcionar un control preciso de la corriente, gestión de la temperatura y una alta consistencia del canal, razón por la cual normalmente están integradas en un
Solución para línea piloto o línea de producción de baterías, en lugar de utilizarse como equipo independiente.

7. Prueba del valor K a temperatura ambiente después de la despolarización.

Justo después de la carga y la descarga, el voltaje cae rápidamente debido a la relajación del potencial del electrodo. Si el OCV se mide inmediatamente, el valor K calculado será artificialmente alto.

Por lo tanto, las celdas se almacenan durante un período hasta que el voltaje se estabiliza, y luego se realiza una segunda prueba del valor K a temperatura ambiente.

Esta prueba permite eliminar aún más las células defectuosas antes del envío.

8. Liberación final de células calificadas

- Primer llenado

- Envejecimiento

- Formación

- Segundo llenado

- Prueba K a alta temperatura

- Clasificación de capacidad

- Prueba K a temperatura ambiente

Las células pueden ser liberadas de la fábrica.

Aunque estos pasos se realizan al final del proceso, determinan si la batería cumplirá con sus especificaciones de diseño. Una formación incompleta, una humectación deficiente, una cantidad insuficiente de electrolito o una clasificación incorrecta reducirán directamente la vida útil y la consistencia del ciclo.

Por este motivo, la sección de formación y clasificación suele ser la parte de una fábrica de baterías que más energía consume, más tiempo y más equipos requiere, por lo que debe tenerse en cuenta en la fase inicial del diseño de la planta.
