Principales causas de fugas en el sellado de las celdas de la bolsa

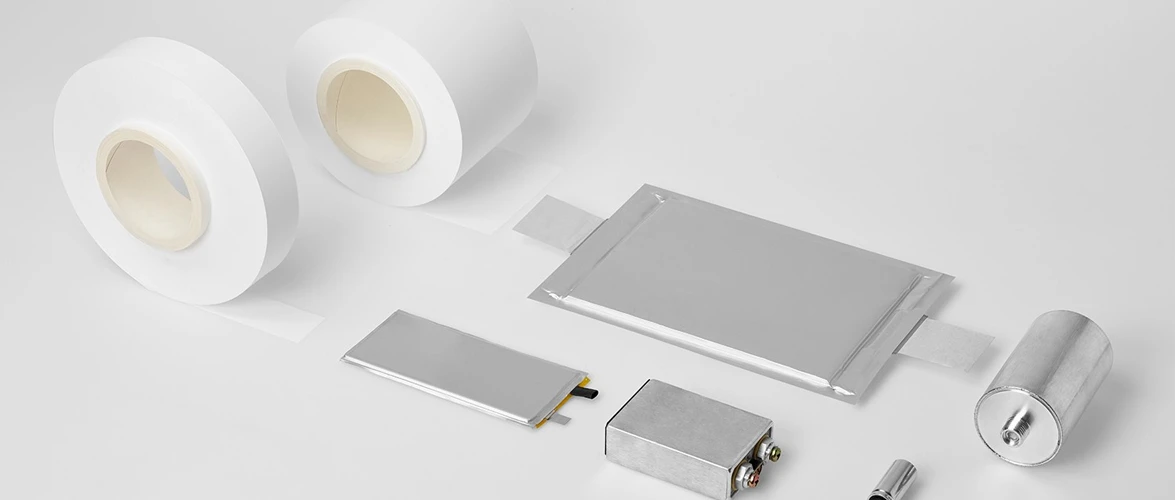

Las baterías tipo bolsa se utilizan ampliamente en electrónica de consumo, vehículos eléctricos y sistemas de almacenamiento de energía debido a su alta densidad energética, estructura ligera y diseño flexible. En comparación con las celdas cilíndricas y prismáticas, las baterías tipo bolsa utilizan una película laminada de aluminio como embalaje exterior en lugar de una carcasa metálica rígida. Esta estructura permite un mejor aprovechamiento del espacio y un menor peso, pero también hace que el proceso de sellado sea mucho más crítico. Cualquier defecto en el área de sellado puede provocar fugas de electrolito, entrada de humedad, escape de gas o contaminación interna, lo que puede afectar gravemente el rendimiento, la seguridad y la vida útil de la batería. Por esta razón, el control de calidad del sellado es uno de los pasos más importantes en la fabricación de baterías tipo bolsa.

Las fugas en el sellado de las bolsas de encapsulado rara vez se deben a un solo factor. En la mayoría de los casos, son el resultado de la interacción entre los parámetros del proceso, las propiedades del material, el estado del equipo y los factores ambientales. Incluso cuando cada parámetro parece estar dentro de las especificaciones, pequeñas desviaciones pueden combinarse para crear interfaces de sellado débiles o vías de fuga microscópicas. Desde una perspectiva de ingeniería, las causas de las fugas se pueden clasificar en tres grupos principales: problemas relacionados con el proceso, defectos relacionados con el material y contaminación o problemas de manipulación. Comprender cómo estos factores afectan la interfaz de sellado es fundamental para identificar las causas raíz e implementar contramedidas efectivas.

1. Causas relacionadas con el proceso

El proceso de termosellado es altamente sensible a la temperatura, la presión y el tiempo. Estos tres parámetros determinan si la capa interna de polímero de la película de la bolsa se funde, fluye y se adhiere completamente formando una interfaz continua. Si alguno de estos parámetros no se controla adecuadamente, pueden producirse defectos de sellado.
Un problema común es la temperatura de sellado insuficiente. Cuando la temperatura es demasiado baja, la capa de sellado interna no se funde por completo, lo que provoca una unión débil y una mala adhesión. Aunque el sellado pueda parecer intacto a simple vista, la interfaz puede contener microporos que posteriormente pueden convertirse en vías de fuga. Por el contrario, una temperatura excesiva puede degradar el polímero o dañar la capa adhesiva entre la lámina de aluminio y la película exterior, reduciendo la resistencia mecánica y provocando la delaminación con el tiempo.
La presión es igualmente importante. Una presión insuficiente impide que el polímero fundido entre en contacto completo con la superficie y rellene las irregularidades, mientras que una presión excesiva puede expulsar la capa fundida, reducir el espesor del sellado o incluso dañar la capa de aluminio. Una distribución desigual de la presión en la zona de sellado puede crear regiones con una resistencia de unión inconsistente, particularmente propensas a fugas bajo tensión mecánica.
El tiempo de sellado también es fundamental. Si el tiempo de permanencia es demasiado corto, el polímero podría no tener tiempo suficiente para fluir y adherirse correctamente. Si es demasiado largo, podría producirse sobrecalentamiento o deformación del material. En líneas de producción de alta velocidad, mantener un tiempo de sellado uniforme en todas las celdas resulta más complejo, lo que aumenta el riesgo de variabilidad en la calidad del sellado.

2. Causas relacionadas con el material

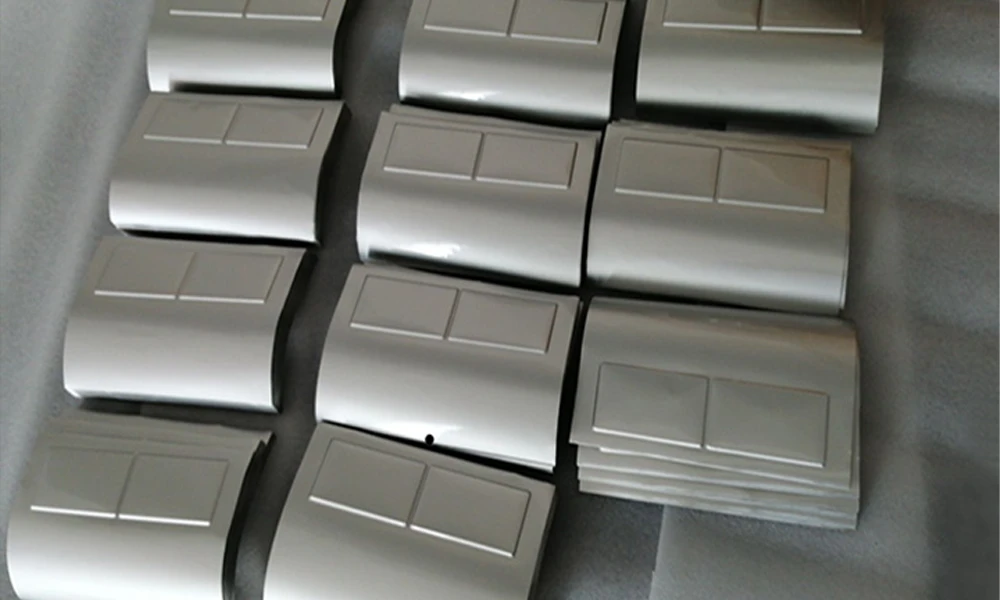

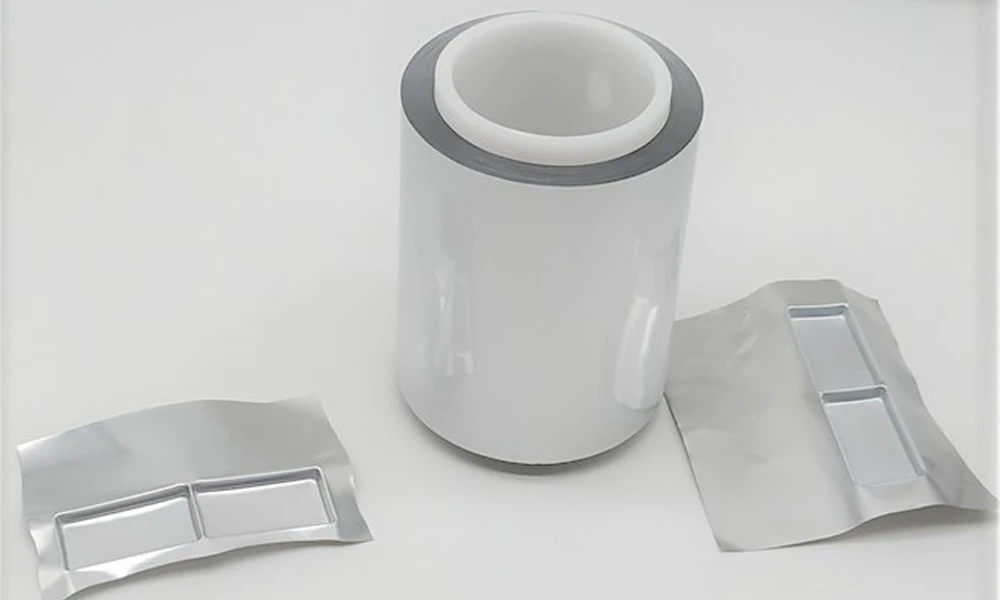

La calidad y la uniformidad de la película laminada de aluminio afectan directamente al rendimiento del sellado. Las variaciones en el grosor de la película, la uniformidad del recubrimiento o la adhesión entre capas pueden provocar un sellado inconsistente. Por ejemplo, si la capa de sellado interna tiene un grosor desigual, algunas zonas pueden fundirse y adherirse correctamente, mientras que otras quedan insuficientemente selladas.
Los defectos en la película, como poros, arañazos o microfisuras, también pueden crear vías de fuga. Estos defectos pueden originarse durante la fabricación, el transporte o la manipulación de la película. Incluso si el proceso de sellado está bien controlado, una película defectuosa no puede ofrecer una barrera eficaz.
La compatibilidad de los materiales es otro factor importante. El comportamiento del sellado depende de las características de fusión de la capa interna de polímero. Si distintos lotes de película presentan temperaturas de fusión o composiciones ligeramente diferentes, los mismos parámetros de sellado podrían no producir resultados consistentes. Esto es especialmente crítico en la producción a gran escala, donde pequeñas variaciones en las propiedades del material pueden generar diferencias significativas en el rendimiento.
Los materiales de los electrodos y las lengüetas también pueden influir en la calidad del sellado. La presencia de lengüetas metálicas en la zona de sellado introduce discontinuidades en la interfaz. Si los parámetros de sellado no están optimizados para estas regiones, pueden aparecer huecos o una unión débil alrededor de las lengüetas, lo que las convierte en una fuente común de fugas.

3. Problemas de contaminación y manipulación

La contaminación en la zona de sellado es una de las causas más frecuentes de fugas en entornos de producción reales. Sustancias como residuos de electrolitos, partículas de polvo o restos de electrodos pueden impedir una correcta adhesión entre las capas de polímero. Incluso una pequeña cantidad de contaminación puede crear un microcanal que permite el paso de gas o líquido a través del sello.
La contaminación por electrolitos resulta especialmente problemática. Durante el llenado y la manipulación, pequeñas cantidades de electrolito pueden extenderse a la zona de sellado. Dado que los componentes del electrolito pueden interferir con la unión del polímero, su presencia puede reducir significativamente la resistencia del sellado. En algunos casos, el sellado puede parecer aceptable inicialmente, pero fallar durante el almacenamiento o el ciclo de uso debido a la interacción química en la interfaz.
Un manejo inadecuado también puede dañar la película de la bolsa antes del sellado. Rayones, pliegues o deformaciones mecánicas pueden debilitar la estructura de la película, haciéndola más propensa a fugas. Una mala alineación durante el sellado puede provocar una distribución desigual de la presión o un sellado incompleto, lo que aumenta aún más el riesgo de defectos.

4. Factores relacionados con el equipo y las herramientas

El estado y el diseño del equipo de sellado también influyen significativamente. Los cabezales de sellado desgastados o contaminados pueden provocar una distribución desigual de la temperatura o una presión inconsistente. Si el elemento calefactor no mantiene una temperatura estable en todo el ancho de sellado, algunas zonas pueden quedar insuficientemente selladas, mientras que otras se sobrecalientan.
La alineación de las herramientas es otro factor crítico. Unas mordazas de sellado desalineadas pueden generar una distribución desigual de la presión, lo que provoca una adhesión débil en ciertas zonas. Además, un control insuficiente del enfriamiento tras el sellado puede afectar la cristalización y solidificación de la capa de polímero, influyendo en la resistencia final del sellado.

5. Resumen de las causas de las fugas

Las principales causas de fugas en el sellado de las celdas de la bolsa se pueden resumir de la siguiente manera:

• Parámetros de termosellado inadecuados (temperatura, presión, tiempo)
• Variaciones o defectos en la película laminada de aluminio
• Contaminación en la zona de sellado (electrolitos, polvo, partículas)
• Daños mecánicos o desalineación durante la manipulación
• Inestabilidad del equipo o mantenimiento deficiente

En la práctica, las fugas suelen ser el resultado de la acción conjunta de múltiples factores, en lugar de un único problema aislado. Por ejemplo, una temperatura de sellado ligeramente baja, combinada con una contaminación menor, puede ser suficiente para crear una vía de fuga que no se produciría si se controlara cualquiera de los factores de forma independiente.
