Una hoja de ruta técnica desde la línea de laboratorio de baterías y la línea piloto hasta soluciones de líneas de producción de baterías a gran escala

Por Neil Zhao

Cada producto de batería se construye tres veces. Primero en un laboratorio — para responder si la química funciona. Después en una línea piloto — para responder si puede fabricarse de manera consistente. Finalmente en una línea de producción — para responder si puede fabricarse económicamente a gran escala. Cada etapa utiliza equipos diferentes, exige ingeniería diferente y falla de maneras diferentes. La brecha entre etapas es donde los proyectos de baterías acumulan sus errores más costosos. Una línea de producción de baterías llave en mano no es una sola cosa. Es la conexión diseñada entre las tres. Los fabricantes chinos de equipos, incluidos proveedores integrados como TOB NEW ENERGY, han convertido esta integración de tres etapas en una capacidad distintiva — entrando en el mercado global no mediante la venta de máquinas individuales, sino entregando líneas de producción que funcionan.

Parte 1: La línea de laboratorio — Demostrando la química

Una línea de baterías de laboratorio tiene un objetivo: determinar si una combinación determinada de cátodo, ánodo y electrolito puede producir una celda con el rendimiento electroquímico objetivo. Responde preguntas sobre la eficiencia del primer ciclo, la capacidad de tasa y la vida útil inicial de ciclos. No responde preguntas sobre rendimiento o fabricabilidad. Los equipos típicos de una línea de laboratorio funcionan a pequeña escala — mezcladores que manejan de 50 gramos a 2 kilogramos, recubridoras que funcionan con anchos de 100 a 300 milímetros a menos de 3 metros por minuto. La flexibilidad impulsa el diseño.

Lo más importante de una línea de laboratorio es su límite. Una suspensión que se dispersa uniformemente en un mezclador de 50 gramos puede desarrollar aglomerados en un tanque de 5 kilogramos, porque la distribución de la velocidad de cizallamiento cambia con la geometría del recipiente. Un perfil de recubrimiento que mantiene una uniformidad de ±1,2% en una banda de 200 milímetros puede desviarse a ±4% en una recubridora de producción de 600 milímetros, porque la dinámica de fluidos, la cinética de secado y la tensión de la banda cambian con la escala. Cuando una celda funciona en una celda tipo moneda y falla en una línea de producción, el fallo suele estar en la suposición de que ambas son iguales.

En 2020, un laboratorio de baterías sudamericano construyó una línea de laboratorio de celdas tipo bolsa de ion-litio con TOB NEW ENERGY, no para producción, sino para probar múltiples químicas de cátodo (NCM, LFP, LCO) bajo diferentes rutas de proceso. La entrega de equipos de 12 máquinas incluyó recomendaciones de formulación de materiales, parámetros de diseño de electrodos, cálculos de llenado de electrolito y un programa de proceso de formación. Una máquina de recubrimiento sin parámetros de recubrimiento es un bastidor de acero. Una línea de laboratorio de un proveedor experimentado de líneas de producción es un equipo que hace que la investigación sea productiva desde el primer día, con parámetros de proceso que se trasladan a la escala piloto en lugar de desecharse cuando el proyecto supera el laboratorio.

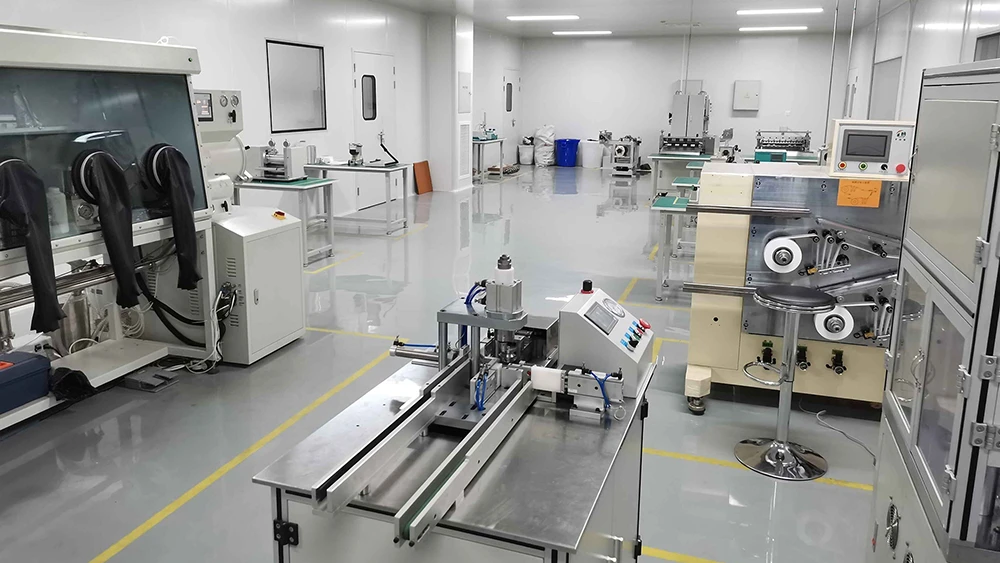

TOB NEW ENERGY batería línea de laboratorio configuración

Parte 2: La brecha — Por qué saltarse la línea piloto es el error más costoso de la industria

Cuando una formulación que funcionó perfectamente en celdas tipo moneda se encuentra con un mezclador a escala de producción, múltiples condiciones físicas cambian simultáneamente, y ninguna de ellas queda registrada en los datos de laboratorio.

Consideremos la reología de la suspensión. Un mezclador planetario a escala de 2 litros produce una distribución de velocidad de cizallamiento que mantiene la suspensión en un estado bien disperso. La misma formulación en un mezclador de producción de 200 litros experimenta un campo de cizallamiento completamente diferente. Cerca de las palas, las velocidades de cizallamiento pueden superar lo que el mezclador de laboratorio generó alguna vez, fracturando potencialmente las partículas de material activo y aumentando su área superficial, lo que consume más electrolito durante la formación de la SEI y reduce la eficiencia del primer ciclo. Cerca de las paredes del recipiente, la velocidad de cizallamiento puede caer por debajo del umbral necesario para mantener la dispersión, permitiendo que el carbono conductor vuelva a aglomerarse. El resultado es una suspensión que sale del mezclador con apariencia uniforme a simple vista, pero contiene islas microscópicas de carbono que aparecerán como regiones localizadas de alta resistencia en el electrodo terminado. El laboratorio nunca observó esto porque la geometría del mezclador de laboratorio mantenía todo el volumen de suspensión dentro de una ventana de velocidad de cizallamiento más estrecha.

El recubrimiento y el secado experimentan una transformación paralela. Una recubridora de laboratorio que funciona a 1 metro por minuto seca la película de electrodo húmeda en un pequeño horno de convección donde la transferencia de calor está limitada por la capa límite de aire: suave, uniforme y tolerante. Una recubridora de producción a 10 metros por minuto introduce la película en un secador de flotación de múltiples zonas donde la velocidad de evaporación del disolvente debe coincidir con precisión con la velocidad de difusión del disolvente a través de la película en espesamiento. Si la superficie se seca antes de que el disolvente interior pueda migrar hacia afuera, una condición que el horno de laboratorio nunca crea, la superficie forma una costra. El disolvente atrapado después se vaporiza y rompe la costra, dejando microporos invisibles para la inspección en línea pero letales para la consistencia de la celda.

Estos no son defectos del equipo. Son cambios de régimen físico. El mezclador de laboratorio, la recubridora de laboratorio y el horno de laboratorio funcionaron exactamente como fueron diseñados. El problema es que el equipo de producción opera en un régimen físico diferente, y los parámetros que produjeron excelentes resultados a escala de laboratorio no describen ese régimen. La única manera de descubrir los parámetros adecuados es ejecutar el proceso a una escala donde el cambio de régimen ya haya ocurrido. Esa escala se llama línea piloto.

Parte 3: La línea piloto — Donde se demuestra la fabricabilidad

La línea piloto responde una pregunta antes de comprometer millones de dólares en equipos de producción: ¿puede fabricarse esta celda de manera consistente, con un rendimiento aceptable y con índices de capacidad del proceso que cumplan los objetivos de calidad de producción?

En una línea piloto, la prioridad de ingeniería cambia de la exploración al bloqueo de parámetros. El mezclador maneja de 5 a 50 litros, lo suficientemente grande para encontrar perfiles de cizallamiento relevantes para producción y lo suficientemente pequeño para ajustes sistemáticos. La recubridora funciona con un ancho de 300 a 500 milímetros a 2 a 10 metros por minuto, lo suficientemente rápida para entrar en dinámicas de secado relevantes para producción y lo suficientemente lenta para experimentación controlada. La línea piloto registra datos en cada paso: viscosidad de la suspensión a lo largo del tiempo, perfiles de espesor de recubrimiento y curvas de carga de formación por canal. Este conjunto de datos es la salida más valiosa de la línea piloto. Se convierte en la base sobre la cual se configura la línea de producción: los parámetros del proceso, los perfiles de recubrimiento y los protocolos de formación que funcionarán en máquinas que producen millones de celdas al año. Sin estos datos, la línea de producción es una colección de hardware esperando que alguien escriba el software.

La validación multiformato es otra función exclusiva de la etapa piloto. La misma química puede comportarse de manera diferente en una celda tipo moneda, una celda tipo bolsa, una celda cilíndrica y una celda prismática. Un proveedor con capacidad piloto multiformato puede verificar que una química se transfiera entre formatos antes de comprometerse con equipos de producción. TOB NEW ENERGY, cuyas instalaciones de Xiamen operan líneas piloto para los tres formatos, proporciona esta validación cruzada de formatos como parte estándar de la ingeniería de líneas de producción.

En 2019, un fabricante indio construyó una línea piloto de supercondensadores 6080. La entrega incluyó el conjunto completo de equipos, materias primas parciales e ingeniería en el sitio, no para la instalación, sino para los meses entre la instalación y la producción estable calificada. Esa distinción es la diferencia entre la entrega de equipos y la entrega de procesos a escala piloto.

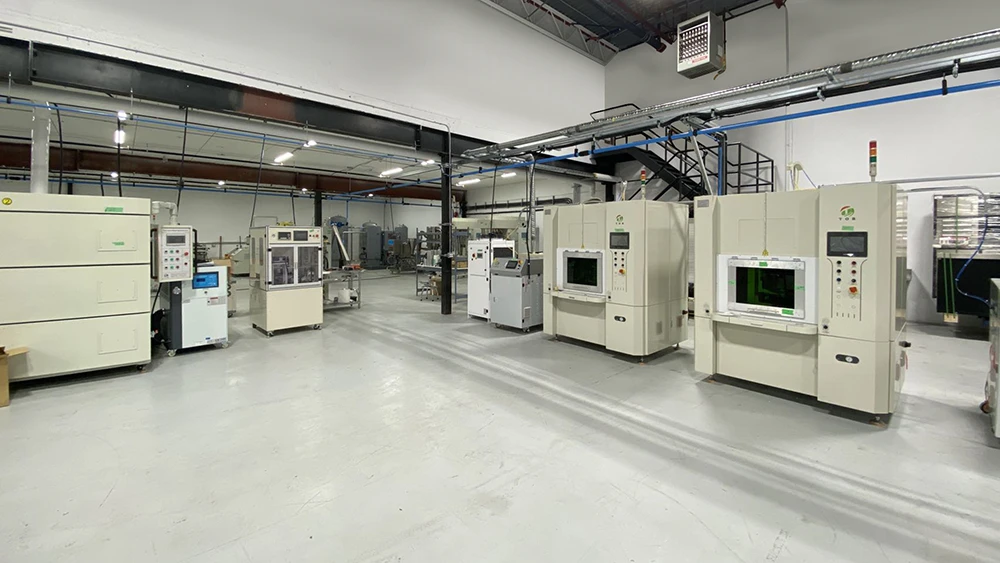

Instalación de línea piloto de TOB NEW ENERGY

Parte 4: La línea de producción — Escalando con control

Una batería línea de produccióntiene prioridades diferentes. Flexibilidad en una línea de laboratorio. Bloqueo de parámetros en una línea piloto. Consistencia a nivel de rendimiento en una línea de producción, donde la efectividad general del equipo se convierte en la métrica definitoria. Una línea con un OEE del 95% produce muchas más celdas comercializables que el mismo equipo al 80%.

La transformación del equipo a escala de producción no es solo dimensional. Un mezclador de producción procesa de 50 a más de 2.000 litros por lote. La recubridora funciona con un ancho de 600 a 1.200 milímetros superando los 10 a 80 metros por minuto, con medición en línea de densidad areal que retroalimenta el cabezal de recubrimiento en tiempo real. Estas máquinas están integradas en un flujo continuo de materiales: la suspensión se mezcla, almacena, bombea, recubre, seca, calandra y corta sin acumulación de lotes. La línea de producción es un sistema.

De 2018 a 2021, un fabricante del sudeste asiático construyó su primera fábrica de baterías: una línea de producción de celdas cilíndricas 18650 y 26650. El proyecto abarcó el conjunto completo de equipos, suministro de materias primas e ingeniería continua en el sitio durante tres años. Ensamblaje. Puesta en marcha. Estabilización del proceso. Producción calificada. El cronograma es ilustrativo: estabilizar una línea de producción se mide en meses y trimestres, no en semanas, y ese cronograma, mantenido durante tres años de ingeniería en el sitio, es en sí mismo la evidencia de lo que realmente significa una entrega llave en mano.

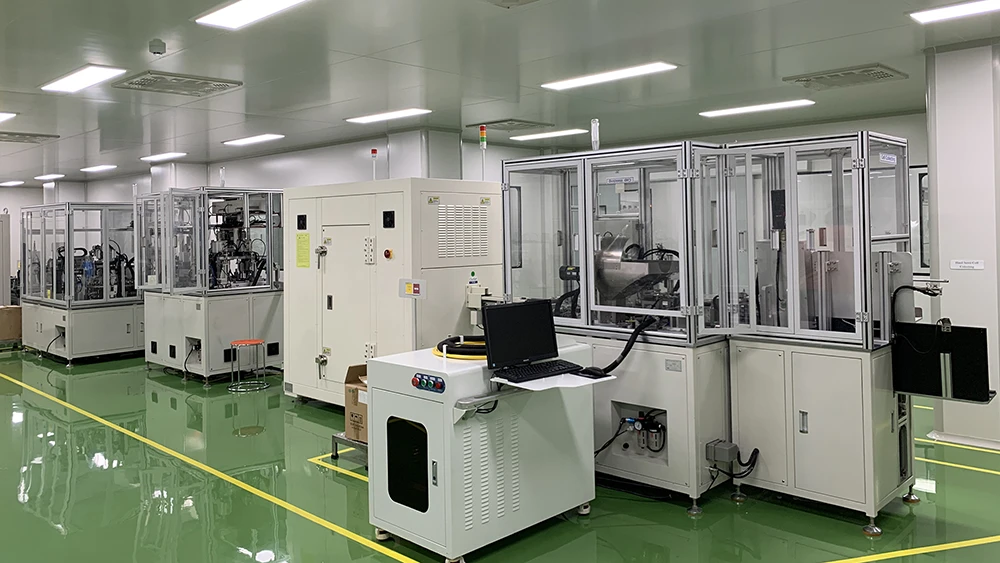

Instalación de producción de baterías de TOB NEW ENERGY

Parte 5: Qué significa "llave en mano" en la producción de baterías

Pregunte a diez vendedores de equipos qué significa "llave en mano" y nueve describirán un alcance de suministro. En la fabricación de baterías, la definición correcta es diferente. Una línea de producción llave en mano entrega una producción preparada para el proceso: celdas que cumplen las especificaciones desde el primer día, no después de meses de desarrollo interno del proceso.

Esto solo es posible cuando el proveedor ha validado el proceso antes de enviar el equipo. Conocimiento de la química, desarrollado a escala de laboratorio. La ventana de proceso validada, establecida en la línea piloto. La configuración del equipo, diseñada conforme a esa ventana. Estos tres elementos, ejecutados por una única organización de ingeniería, convierten las máquinas en una línea de producción.

Para los compradores que evalúan proveedores de líneas de producción de baterías llave en mano con sede en China, esto tiene una implicación directa. Audite la línea piloto del proveedor. ¿Existe? ¿Puede traer sus propios materiales? ¿Puede el proveedor mostrar datos del proceso —curvas de viscosidad de la suspensión, perfiles de uniformidad del recubrimiento— de químicas similares en equipos similares? Un proveedor que puede responder afirmativamente está vendiendo una línea de producción. Uno que no puede hacerlo está vendiendo máquinas y llamándolas línea.

Parte 6: Selección de un socio para la línea de producción

Más allá de la prueba de la línea piloto, tres criterios distinguen a los socios de líneas de producción de los proveedores de equipos.

Primero, experiencia específica en química. El alto contenido de sólidos de LFP con aditivos conductores de nanopartículas crea desafíos de dispersión fundamentalmente diferentes a los del NMC con menor contenido de sólidos y partículas primarias más grandes. Estas no son distinciones teóricas. Se traducen en diferentes geometrías de las palas del mezclador, configuraciones de la separación de recubrimiento y perfiles de secado. Pida al proveedor que describa —en términos de ingeniería— qué sucede cuando su química específica entra en su equipo. Una respuesta informada incluye modos de fallo específicos y mitigaciones. Una respuesta evasiva es en sí misma una respuesta.

Segundo, infraestructura de gestión de calidad. La certificación IATF 16949 —obtenida por TOB NEW ENERGY y un grupo selecto de fabricantes de equipos con sede en China— significa que el proveedor ha sido auditado de forma independiente en cuanto a control de procesos, prevención de defectos y mejora continua según los estándares de la cadena de suministro automotriz. Las certificaciones ISO 9001, ISO 14001 e ISO 45001 refuerzan el marco de calidad más amplio, con cumplimiento de CE y UL en toda la gama de productos.

Tercero, la cartera de patentes del proveedor en tecnologías de líneas de producción. Las patentes son pruebas verificables públicamente de I+D interno. No garantizan la calidad, pero distinguen a un fabricante de un ensamblador. Una reivindicación puede verificarse mediante una base de datos pública en minutos. La otra no puede verificarse en absoluto.

Parte 7: La hoja de ruta es un ciclo, no una línea

Una línea de producción puesta en marcha hoy no será la última línea que construya una empresa. La química de las baterías está evolucionando —de LFP a NMC con alto contenido de níquel, de ion de litio a ion de sodio y estado sólido—. Cada transición puede requerir diferentes parámetros de mezcla, condiciones de recubrimiento y protocolos de formación. El proveedor que recorrió la primera hoja de ruta con usted está mejor posicionado para recorrer la siguiente.

Esta es la dimensión estratégica de elegir un socio de línea de producción de baterías llave en mano. No es una transacción única. Es el comienzo de una relación de ingeniería que abarca generaciones de tecnología. Los proveedores de líneas de producción de baterías llave en mano de China están posicionados estructuralmente para esta estrategia multigeneracional. TOB NEW ENERGY, con dos décadas de ingeniería de baterías, líneas piloto internas para los tres formatos de celdas y soporte continuo en las instalaciones durante la ampliación de la producción, proporciona esa continuidad de ingeniería.

Resumen de la hoja de ruta de la línea de producción de baterías: La ampliación de la fabricación de baterías desde la I+D de laboratorio hasta la producción a gran escala sigue tres etapas de ingeniería distintas: líneas de laboratorio para la validación de la química, líneas piloto para la verificación de la ventana de proceso y líneas de producción para una salida consistente de alto volumen. El error de ampliación más costoso es omitir la etapa piloto, donde las no linealidades del proceso invisibles a escala de laboratorio se vuelven críticas. Una verdadera línea de producción de baterías llave en mano proporciona resultados listos para el proceso, habilitados por la validación previa de la línea piloto del proveedor con la química objetivo del cliente. Al evaluar socios de líneas de producción, la propia línea piloto del proveedor, los datos de proceso específicos de la química, la certificación IATF 16949 y la cartera de patentes verificable proporcionan evidencia objetiva de la capacidad de ingeniería.

Neil Zhao — Director técnico, Xiamen TOB New Energy Technology Co., Ltd.
