Procesos de apilamiento de baterías frente a procesos de bobinado en el ensamblaje de celdas de batería

Por el equipo técnico de TOB

Cuando el diseño de una celda de batería llega a la etapa de ensamblaje de electrodos, una decisión determina casi todo lo que viene después: la resistencia interna, la densidad energética, el comportamiento térmico, la vida útil del ciclo y la disposición del equipo de toda la línea de ensamblaje. Esa decisión es la elección entre apilamiento y bobinado. No es una nota al pie de ingeniería. Es una bifurcación en el camino. Y con el auge de las celdas prismáticas de gran formato, las arquitecturas de estado sólido y los diseños de bolsa ultradelgados, la cuestión del apilamiento frente al bobinado se ha vuelto más importante —y menos obvia— que hace una década. Los proveedores de equipos que diseñan y fabrican sistemas tanto de bobinado como de apilamiento se enfrentan a esta decisión en el centro de casi todos los proyectos de clientes, desde laboratorios de I+D hasta fábricas de gigavatios-hora.

Parte A: Cómo funcionan los dos procesos

El bobinado y el apilamiento comparten el mismo objetivo: combinar electrodos positivos, separadores y electrodos negativos en una estructura de celda, pero llegan a ese objetivo mediante mecanismos físicos fundamentalmente diferentes.

El bobinado es un proceso continuo. Las láminas de electrodo y separador se alimentan simultáneamente en una máquina bobinadora, envolviéndose alrededor de un mandril giratorio para formar un rollo de gelatina cilíndrico o con forma ovalada aplanada. Los parámetros clave de control son la tensión de cada lámina, la precisión de alineación entre capas y la velocidad de bobinado. El proceso es geométricamente natural para las celdas cilíndricas: el rollo de gelatina redondo encaja perfectamente en una carcasa redonda. Para las celdas prismáticas, el rollo de gelatina se prensa hasta quedar plano antes de la inserción. Piensa en el bobinado como tomar una línea y enrollarla hasta convertirla en un volumen.

El apilamiento es un proceso discreto. Las láminas de electrodo positivo precortadas, las capas de separador y las láminas de electrodo negativo se colocan alternativamente, normalmente en un patrón de plegado en Z donde un único separador continuo zigzaguea entre las láminas de electrodo, o mediante colocación robótica multicapa donde brazos robóticos posicionan múltiples láminas simultáneamente. Los parámetros clave de control son la precisión de posicionamiento de las láminas, la tensión del separador durante el plegado y la velocidad de apilamiento. El apilamiento es geométricamente natural para las celdas de bolsa y las celdas prismáticas de gran formato: las capas planas producen un bloque rectangular sin curvas. Piensa en el apilamiento como tomar planos individuales y construirlos en un volumen, capa por capa.

Bajo estas diferencias de proceso se encuentra una única distinción física que impulsa la mayoría de las diferencias de rendimiento entre ambos métodos. En un rollo de gelatina bobinado, las capas de electrodo y separador se doblan alrededor del mandril, creando tensión mecánica inducida por curvatura en cada punto de doblez. En una estructura apilada, cada capa permanece plana: la tensión se distribuye uniformemente por todo el plano. Esta distinción —tensión por curvatura frente a tensión planar— es la causa raíz de las cinco diferencias de rendimiento que siguen.

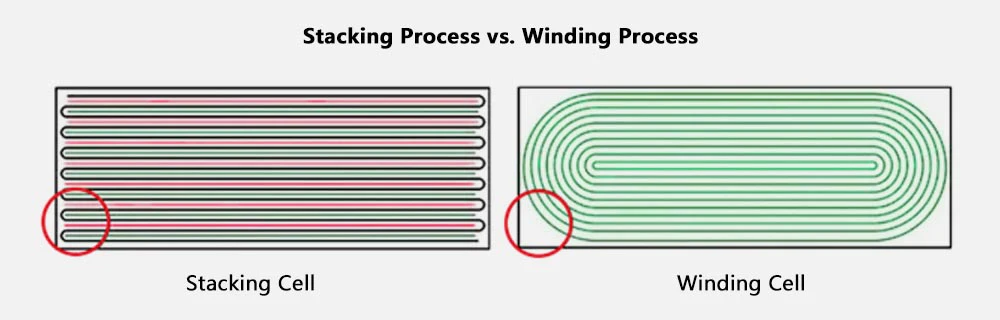

Proceso de bobinado frente a proceso de apilamiento

Parte B: Cinco dimensiones de comparación de rendimiento

Resistencia interna y capacidad de tasa

La tensión por curvatura en un rollo de gelatina bobinado no es uniforme. En las capas internas —las más cercanas al mandril— el radio de curvatura es más reducido, creando la mayor tensión de compresión sobre el electrodo interno. Esto se traduce en una mayor resistencia de contacto local en la interfaz electrodo-separador. Durante una descarga de alta tasa, la corriente se concentra en las regiones de menor resistencia, creando puntos calientes locales en las zonas de doblez. Una celda apilada evita esto. Las láminas de electrodo permanecen planas. La corriente se distribuye uniformemente. El resultado es una menor resistencia interna general y un mejor rendimiento a alta tasa. TOB NEW ENERGY, que fabrica máquinas tanto de bobinado como de apilamiento, observa esto directamente en los datos de clientes: con la misma química y la misma línea de recubrimiento, la impedancia de la celda es mediblemente diferente según el método de ensamblaje. En diseños cilíndricos grandes sin lengüetas como el 4680, la ruta de recolección de corriente se ha rediseñado para mitigar la penalización de resistencia del bobinado, pero la tensión mecánica en los doblecespermanece.

Densidad energética y utilización del espacio

Una celda cilíndrica bobinada desperdicia espacio: el rollo de gelatina redondo deja esquinas sin llenar en la carcasa cilíndrica. Un rollo de gelatina bobinado aplanado en una carcasa prismática mejora esto, pero todavía tiene extremos curvos. Una celda apilada llena eficientemente un espacio rectangular. Para las mismas dimensiones externas, una celda prismática apilada normalmente proporciona entre un 3 y un 8 por ciento más de densidad energética volumétrica que una celda prismática bobinada. En aplicaciones donde cada centímetro cúbico importa —vehículos eléctricos premium, dispositivos electrónicos de consumo ultradelgados— esta diferencia es decisiva. Para las celdas prismáticas donde ambas tecnologías están disponibles, la ventaja de densidad energética del apilamiento es un factor principal que impulsa la adopción por parte de los clientes.

Comportamiento térmico y seguridad

En una celda bobinada, las zonas de doblez con su mayor resistencia local generan proporcionalmente más calor bajo carga. Un punto caliente local puede desencadenar reacciones secundarias locales —descomposición del electrolito, degradación de la película SEI— que aumentan aún más la temperatura. En una celda apilada, la interfaz plana del electrodo produce una densidad de corriente más uniforme y, por lo tanto, una generación de calor más uniforme. Las capas de separador entre cada par de electrodos también actúan como barreras térmicas: el calor que se propaga de una capa a la siguiente debe atravesar un separador, lo que ralentiza su expansión. Para el almacenamiento de energía de gran capacidad y las celdas automotrices críticas para la seguridad, esta ventaja de uniformidad térmica ha impulsado el cambio de la industria hacia el apilamiento en aplicaciones premium.

Vida útil del ciclo

Cada ciclo de carga y descarga provoca que los materiales de los electrodos se expandan y contraigan. Los ánodos de grafito se hinchan aproximadamente un 10 por ciento. Los ánodos que contienen silicio pueden expandirse más de un 300 por ciento. En una estructura bobinada, esta tensión cíclica se concentra en los dobleces: la expansión y contracción repetidas degradan la interfaz electrodo-cobre. En una estructura apilada, las capas planas experimentan una expansión menos restringida y la tensión mecánica en cualquier punto individual es menor. Para químicas con materiales de alto cambio volumétrico —especialmente ánodos compuestos de silicio-carbono— la ventaja de vida útil del ciclo del apilamiento puede ser considerable. En el ciclo 2000, se convierte en el factor dominante. Los equipos de aplicación experimentados suelen orientar a los clientes hacia el apilamiento cuando los materiales que contienen silicio están en la hoja de ruta, no porque el apilamiento sea universalmente mejor, sino porque el mecanismo de degradación de vida útil en las celdas bobinadas se comprende bien y es difícil de solucionar mediante ingeniería.

Rendimiento de fabricación

El bobinado y el apilamiento tienen diferentes perfiles de rendimiento que reflejan su física de proceso. En el bobinado, una lámina continua de electrodo —a menudo de 60 metros o más— pasa por la máquina. Una fluctuación de tensión, una desalineación o una partícula de polvo en cualquier punto de esa longitud puede hacer que todo el segmento de lámina sea desechado. A velocidades de 20 a 30 piezas por minuto, la economía del alto rendimiento compensa parcialmente este riesgo. En el apilamiento, las láminas de electrodo están precortadas: una lámina defectuosa se descarta antes de entrar en el apilamiento. Se pierde una lámina, no un rollo. Pero el apilamiento tiene su propio desafío de rendimiento: a alta velocidad, el mecanismo robótico de recogida y colocación debe manipular de forma fiable láminas de electrodo delgadas y flexibles. El apilamiento de alta velocidad por encima de 200 ppm exige una precisión mecánica extrema.

Para la producción estandarizada de gran volumen, la madurez del rendimiento del bobinado le proporciona una ventaja de costo-rendimiento. Para celdas de gran formato y alto valor donde un solo evento de desecho es mucho más costoso, el aislamiento de defectos del apilamiento proporciona una ventaja de calidad. Un proveedor con experiencia en ambas tecnologías puede ayudar a los clientes a evaluar estas compensaciones según su economía de producción específica, en lugar de defender universalmente una sola tecnología.

Parte C: Qué tipo de batería utiliza cada proceso

Celdas cilíndricas: el hogar natural del bobinado.Las celdas cilíndricas —las 18650, 21700 y 4680— se bobinan predominantemente. La geometría se selecciona por sí misma: un rollo de gelatina redondo dentro de una carcasa redonda. Los sistemas de bobinado cilíndrico de TOB, que incorporan las tecnologías de control de tensión y alineación de la patente CN202122173244, sirven a estos formatos a escala de producción. El bobinado dominará la producción de celdas cilíndricas en el futuro previsible.

Las celdas tipo bolsa —el entorno natural del apilado.La carcasa flexible de bolsa laminada de aluminio depende de la estructura interna de la celda para su integridad mecánica. Un rollo de gelatina bobinado insertado en una bolsa crea fuerzas de expansión desiguales durante los ciclos de carga y descarga: los extremos curvados empujan hacia afuera de forma asimétrica, sometiendo a tensión el sellado de la bolsa. Una estructura apilada ejerce una presión plana uniforme. Para todas las celdas tipo bolsa salvo las de menor coste, el apilado es la elección estándar.

Las celdas prismáticas —el campo de batalla.Aquí es donde la decisión entre apilado y bobinado se disputa con mayor intensidad. Las celdas prismáticas bobinadas se benefician de equipos de bobinado maduros y de alto rendimiento, además de un menor coste de capital, lo que las hace atractivas para el almacenamiento de energía LFP orientado al coste. Las celdas prismáticas apiladas ofrecen mayor densidad energética, menor resistencia interna y mayor vida útil de ciclos, lo que las convierte en la ruta preferida para baterías de vehículos eléctricos premium. La proporción del apilado en celdas prismáticas está aumentando, impulsada por la presión de los fabricantes de automóviles sobre la densidad energética y el rendimiento de carga rápida. Los proveedores de equipos que ofrecen ambas tecnologías están posicionados para evaluar qué ruta se adapta a una aplicación específica, porque la respuesta nunca es universal.

Celdas de estado sólido —el apilado es la única ruta viable.Los electrolitos sólidos —ya sean cerámicas de óxido, vidrios de sulfuro o películas de polímero— no pueden doblarse alrededor de un mandril de bobinado. Se fracturan o pierden el contacto interfacial. El apilado es la base de ensamblaje para toda arquitectura de batería de estado sólido. A medida que la tecnología de estado sólido avanza hacia la industrialización, los proveedores de equipos con experiencia en apilado —incluido TOB NEW ENERGY, cuyos sistemas de apilado y bobinado derivan de I+D interno— verán crecer la demanda de apilado de precisión capaz de manejar capas frágiles de electrolito.

Parte D: Equipos, economía y el valor de la capacidad de tecnología dual

Las máquinas de bobinado y las máquinas de apilado son sistemas de ingeniería diferentes con distintos perfiles de costes.

Una bateríamáquina de bobinado está optimizada para la velocidad. Los sistemas de control de tensión mantienen una tensión precisa de la banda a más de 25 piezas por minuto. Los sistemas de alineación mantienen los bordes de los electrodos y separadores dentro de ±0,2 a 0,5 milímetros mientras la banda está en movimiento continuo. El desafío de ingeniería es mantener la precisión a velocidad, dos variables que naturalmente compiten entre sí. Las máquinas de bobinado para formatos cilíndricos estandarizados se benefician de décadas de perfeccionamiento y ofrecen los equipos de ensamblaje más rentables por unidad de rendimiento.

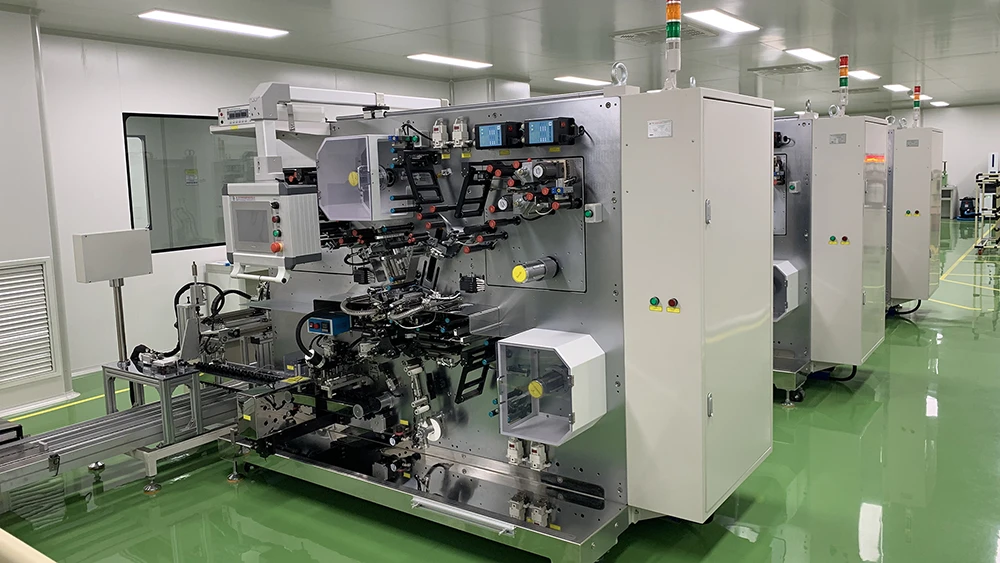

Máquina automatizada de bobinado de celdas cilíndricas que manipula separadores de batería delgados en una línea integral de TOB New Energy

Máquinas de apilado de baterías están optimizadas para la precisión a nivel de hoja individual. La exactitud de posicionamiento y la fiabilidad de recogida y colocación definen la calidad del apilado. A alta velocidad —por encima de 200 ppm— mantener la precisión de colocación mientras se manipulan láminas de electrodos delgadas y flexibles con tiempos de ciclo inferiores a un segundo es un desafío extremo de ingeniería mecánica. Diferentes tecnologías de apilado —plegado en Z con separador continuo, recogida y colocación multicapa y laminación en caliente— ofrecen distintos compromisos entre velocidad, precisión y coste.

La comparación del coste de los equipos va más allá del gasto de capital. Una línea de bobinado normalmente cuesta menos por unidad de rendimiento que una línea de apilado de capacidad equivalente. Pero la mayor densidad energética de las celdas apiladas puede alcanzar una prima de mercado. La mayor vida útil de ciclos puede reducir los costes de garantía. Para aplicaciones de alto valor, la prima del equipo de apilado puede recuperarse mediante el rendimiento del producto. Para aplicaciones orientadas al coste, la eficiencia de capital del bobinado sigue siendo convincente. El equipo de ingeniería de TOB modela habitualmente ambos escenarios para proyectos de celdas prismáticas, permitiendo a los clientes evaluar la prima del apilado no como un coste de equipo independiente, sino como una función de la ganancia de densidad energética y la extensión de la vida útil de ciclos durante la vida del producto.

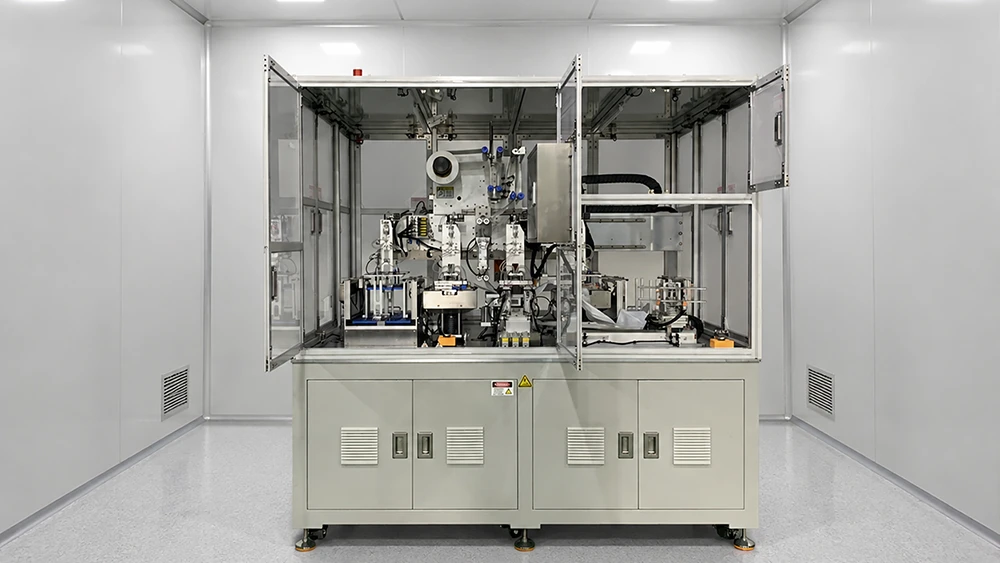

Soluciones integrales de líneas de producción de baterías y equipos de apilado diseñados por la fábrica de origen TOB New Energy.

TOB NEW ENERGYsuministra equipos de bobinado y apilado, respaldados por una patente propia de máquina de bobinado (CN202122173244) que aborda la fluctuación de tensión y la desviación de alineación, dos de los principales desafíos de ingeniería en el bobinado de alta velocidad. Esta patente puede verificarse públicamente. Representa un trabajo de ingeniería específico sobre un problema técnico específico. Tener profundidad de ingeniería en ambas tecnologías permite a TOB evaluar el sistema de materiales, el formato de celda y la economía de producción de un cliente sin el sesgo estructural que surge de construir únicamente un tipo de máquina. Para celdas prismáticas, donde ambas rutas son viables, esta objetividad puede significar la diferencia entre una línea de producción optimizada para la aplicación y una optimizada para el catálogo del proveedor.

Parte E: Un marco de decisión para elegir entre apilado y bobinado

La cuestión del apilado frente al bobinado requiere una evaluación estructurada en cuatro dimensiones acumulativas.

Primero: formato de celda. Cilíndrica → bobinado. Bolsa → apilado. Prismática → ambas son viables; continúe la evaluación.

Segundo: requisitos de rendimiento. Alta densidad energética, capacidad de carga rápida o larga vida útil de ciclos → el equilibrio se inclina hacia el apilado. Rendimiento moderado con el coste como factor principal → el bobinado sigue siendo competitivo.

Tercero: economía de producción. Producción estandarizada de gran volumen → el rendimiento del bobinado es difícil de superar. Producción de menor volumen, mayor valor o con múltiples formatos → la flexibilidad del apilado gana importancia.

Cuarto: hoja de ruta tecnológica. Si la ruta de desarrollo incluye baterías de estado sólido → el apilado no es negociable. Si las químicas futuras incluyen materiales de alta expansión como ánodos dominados por silicio → la ventaja de vida útil de ciclos del apilado se vuelve estratégicamente importante.

La interacción de estas dimensiones importa más que cualquiera de ellas por separado. Prismática más alta densidad energética más una hoja de ruta de estado sólido equivale a apilado como elección clara de ingeniería. Cilíndrica más química LFP madura más producción orientada al coste equivale a bobinado como solución madura. Este marco es el que aplican los equipos de ingeniería experimentados al trabajar con clientes, porque la decisión más costosa no es elegir la tecnología equivocada. Es elegir sin un marco.

Parte F: La tendencia no es el reemplazo, sino la divergencia

Ni el apilado ni el bobinado están desapareciendo. El bobinado no está obsoleto. El apilado no es superior universalmente. Lo que está cambiando es el panorama de aplicaciones. El bobinado sigue estando arraigado en la producción de celdas cilíndricas, un formato que todavía representa la mayoría de la producción mundial de baterías por cantidad de unidades. El apilado se está expandiendo hacia aplicaciones prismáticas y de bolsa premium, impulsado por requisitos de rendimiento que el bobinado no puede cumplir. Las baterías de estado sólido acelerarán esta expansión, porque toda celda de estado sólido será apilada.

Para el ingeniero, el objetivo es adaptar la tecnología a la aplicación y asociarse con un proveedor que tenga profundidad de ingeniería en ambas, una capacidad de tecnología dual que TOB NEW ENERGY proporciona, respaldada por I+D interno de bobinado e ingeniería de apilado.

Resumen de apilamiento de baterías frente a bobinado: El apilamiento y el bobinado son los dos métodos dominantes de ensamblaje de electrodos en la fabricación de baterías de iones de litio, y la elección entre ellos afecta la resistencia interna, la densidad energética, la seguridad térmica, la vida útil de los ciclos y el costo de fabricación. El bobinado —un proceso continuo en el que las láminas de electrodos y separadores se enrollan alrededor de un mandril— es el estándar probado para celdas cilíndricas y producción de gran volumen. El apilamiento —un proceso discreto de estratificación con patrón en Z— ofrece menor resistencia interna, mayor densidad energética, mejor uniformidad térmica y una vida útil de ciclos más larga, lo que lo convierte en la opción preferida para celdas de bolsa y prismáticas de alta gama, y en la única vía viable para baterías de estado sólido. Las dos tecnologías están divergiendo hacia nichos de aplicación distintos impulsados por el formato de celda, los requisitos de rendimiento y la economía de producción. TOB NEW ENERGY, con capacidad de ingeniería en equipos tanto de bobinado como de apilamiento —incluida la tecnología patentada de la máquina de bobinadocubierta por la patente CN202122173244— proporciona la capacidad de evaluación de doble tecnología necesaria para una selección objetiva del proceso.

Equipo técnico de TOB — Xiamen TOB New Energy Technology Co., Ltd.
