Cómo elegir un mezclador de suspensión de batería para producción industrial

Por Dany Huang, Ph.D.

Pida a un ingeniero de baterías que nombre la máquina más crítica de una línea de producción, y las respuestas apuntarán a las etapas posteriores: la recubridora, la calandra, el sistema de formación. Rara vez al mezclador de lodo. Sin embargo, casi todos los problemas de calidad que se manifiestan posteriormente pueden rastrear su origen hasta el tanque de mezcla. El mezclador de lodo es donde comienza la batería. Determina qué tan bien se dispersan las partículas de material activo, qué tan uniformemente se forma la red de carbono conductor a su alrededor y si el electrodo ofrece un rendimiento constante durante miles de ciclos.

chinos fabricantes de mezcladores de lodo para baterías, liderados por proveedores integrados como TOB NEW ENERGY, suministran la mayor parte del mercado mundial.

Parte I: Qué sucede dentro del tanque de mezcla

La mezcla de lodo para baterías no es agitación. Es una secuencia de tres etapas físicas con diferentes requisitos de ingeniería, cada una de las cuales puede fallar de forma independiente.

La humectación es la primera etapa. Las partículas sólidas —material activo, carbono conductor, aglutinante— entran en contacto con el disolvente. El líquido debe desplazar el aire adsorbido en cada superficie de partícula. Las partículas que no se humectan completamente se convierten en aglomerados estables que ninguna cantidad de mezcla posterior puede desintegrar. La etapa de humectación establece el límite máximo de la calidad de dispersión. Si se realiza mal, nada en las etapas posteriores puede recuperarla. El vacío durante la humectación introduce el disolvente en los poros de las partículas que de otro modo atraparían aire.

La dispersión es la segunda etapa. Las fuerzas mecánicas de cizallamiento rompen los aglomerados y distribuyen las partículas uniformemente por todo el lodo. El cizallamiento debe ser lo suficientemente alto para separar las partículas, pero no tan alto como para fracturar las propias partículas de material activo; las superficies dañadas tienen una mayor área superficial específica, consumen más electrolito durante la formación de la SEI y reducen la eficiencia coulómbica del primer ciclo. El cizallamiento también debe distribuirse uniformemente por todo el volumen del tanque. Un mezclador que genera un cizallamiento intenso cerca de las palas y un cizallamiento débil cerca de las paredes produce lodo con una dispersión variable espacialmente. El mezclador de TOB aborda la uniformidad del cizallamiento mediante la geometría de las palas y del recipiente.

La estabilización es la tercera etapa. Una vez dispersadas las partículas, la red de aglutinante debe mantenerlas suspendidas. Sin una estabilización adecuada, las partículas dispersas vuelven a aglomerarse con el tiempo, deshaciendo el trabajo de la etapa de dispersión. La deriva de viscosidad del lodo durante el almacenamiento es el síntoma medible de una estabilización inadecuada. En una línea de producción donde el lodo permanece en un tanque de espera durante horas antes del recubrimiento, esta deriva no es algo teórico. Es una variable de control del proceso que afecta directamente la uniformidad del recubrimiento al inicio, en la mitad y al final de una corrida de producción.

Estas tres etapas no son secuenciales en un mezclador de producción. Se superponen. El diseño del mezclador debe permitir que las condiciones de humectación, dispersión y estabilización coexistan en el mismo volumen del tanque, un requisito de ingeniería mucho más exigente que lograr una sola condición.

El control de vacío y temperatura no son características opcionales en un mezclador de lodo para baterías de producción. Los lodos de alta viscosidad incorporan burbujas de aire durante la mezcla; sin la desgasificación al vacío, las burbujas atrapadas se convierten en defectos de poros en el electrodo recubierto, invisibles a simple vista pero catastróficos para la consistencia de las celdas a gran escala. La energía mecánica de la mezcla se convierte en calor; para formulaciones que contienen PVDF, las variaciones de temperatura por encima del umbral de estabilidad del aglutinante pueden activar una gelificación prematura que arruina todo el lote. Los mezcladores de producción de TOB NEW ENERGY incorporan control de vacío y temperatura mediante camisa como estándar, no porque lo exija la hoja de especificaciones, sino porque la física del proceso no deja otra alternativa.

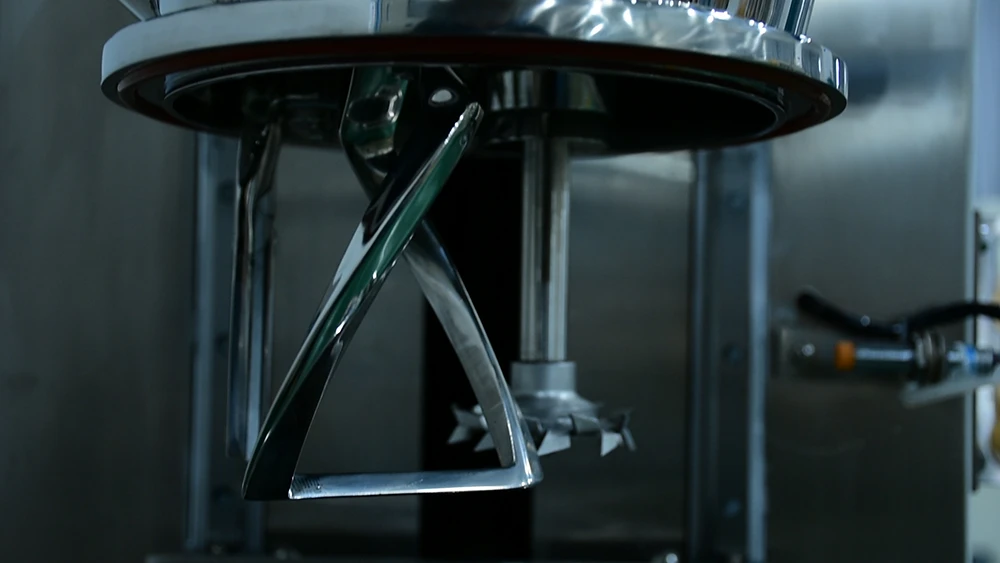

estructura del mezclador planetario

Parte II: Seis especificaciones que determinan el rendimiento del mezclador

Volumen de trabajo efectivo

El volumen nominal del tanque no es el volumen utilizable. El volumen de trabajo efectivo suele ser del 60 al 80 por ciento del nominal; el mezclador necesita espacio libre para que el lodo se pliegue y se voltee bajo las palas planetarias en lugar de simplemente desplazarse en círculo. Un tanque lleno más allá del volumen efectivo produce lodo que se mueve sin mezclarse. Para la planificación de producción, todo cálculo de capacidad debe utilizar el volumen efectivo, no el nominal.

Mecanismo de mezcla planetaria

La mezcla planetaria —palas que orbitan alrededor del centro del tanque mientras giran sobre sus propios ejes— es la arquitectura estándar de los mezcladores de lodo para baterías. El movimiento dual crea un cizallamiento multidireccional que los mezcladores de un solo eje no pueden lograr. La geometría de las palas —de mariposa, helicoidal, tipo garra— determina la distribución del campo de cizallamiento en el tanque, y diferentes químicas responden de manera distinta. El alto contenido de sólidos del LFP con aditivos conductores de nanocarbono crea un comportamiento de flujo fundamentalmente diferente al del NMC con partículas primarias más grandes y menor contenido de sólidos. Un fabricante de mezcladores de lodo para baterías que no puede explicar qué geometría de pala se adapta a qué química y por qué está vendiendo equipos sin conocimiento del proceso. La patente de mezclador de TOB CN202122021115 aborda la eficacia de mezcla mediante la optimización de palas y recipiente: ingeniería que existe en patentes pero no en catálogos.

Capacidad de vacío

Los mezcladores industriales de lodo para baterías funcionan con un vacío relativo de -0,09 a -0,095 MPa. El vacío cumple dos funciones: desgasificar el lodo para evitar poros en el recubrimiento y mejorar la humectación al introducir el disolvente en los poros de las partículas que de otro modo retendrían aire. La capacidad de mantener el vacío —cuánto tiempo el sistema mantiene el vacío objetivo durante un ciclo de mezcla— importa más que el número de vacío máximo indicado en la hoja de especificaciones. Un sello con una fuga lenta que permite que el vacío disminuya durante un ciclo de dos horas produce lodo cuyos segmentos superior e inferior se mezclaron bajo condiciones diferentes. Procedían del mismo lote. No son el mismo lodo.

Precisión del control de temperatura

La temperatura afecta la viscosidad del lodo, la cinética de disolución del aglutinante y la tasa de evaporación del disolvente. Para formulaciones basadas en NMP, el aumento incontrolado de temperatura también genera vapor de disolvente que altera el contenido de sólidos; el lodo al final del ciclo no es el mismo que se formuló al principio. Las pruebas de mezcla piloto de TOB monitorean habitualmente este parámetro, porque en producción una desviación de temperatura no es una nota al pie. Es un lote perdido. El tiempo de respuesta del sistema de camisa —desde la detección de una desviación de temperatura hasta la restauración del punto de ajuste— determina qué tan estrechamente el proceso de mezcla se mantiene dentro de su ventana de proceso.

Métricas de calidad de dispersión

La salida del mezclador es lodo. La única evaluación significativa de un mezclador de lodo para baterías es la calidad del lodo que produce. La finura de molienda —medida con un medidor de molienda— debería ser inferior a 15 a 30 micras para electrodos de baterías de grado industrial. La estabilidad de la viscosidad —el cambio en la viscosidad del lodo después de dos a cuatro horas de reposo estático— indica qué tan bien funcionó la etapa de estabilización. La prueba más directa: recubrir un electrodo con el lodo, secarlo e inspeccionar la sección transversal mediante SEM. Si las islas de carbono son visibles como regiones oscuras discretas alrededor de las partículas de material activo, la calidad de dispersión era inadecuada, independientemente de lo que prometiera la hoja de especificaciones del mezclador. El laboratorio de aplicaciones de Xiamen de TOB NEW ENERGY realiza estas pruebas de lodo específicas para materiales para clientes antes de especificar equipos, ejecutando polvos reales de clientes en mezcladores piloto y entregando datos de caracterización que reemplazan las promesas de catálogo con resultados medidos.

Compatibilidad de materiales y facilidad de limpieza

Los materiales del recipiente y las palas — acero inoxidable 304 o 316L — deben coincidir con el sistema de solventes. El NMP, el agua y los solventes especiales imponen requisitos diferentes en los sellos, las juntas y los tratamientos superficiales. Entre formulaciones, la eficiencia de limpieza depende de la rugosidad de la superficie interior, la desmontabilidad de las palas y la presencia o ausencia de conexiones de limpieza en el sitio. Un mezclador que tarda cuatro horas en limpiarse entre formulaciones impone un programa de producción diferente al de uno que tarda 45 minutos. Los diseños de mezcladores de TOB tienen en cuenta la eficiencia de limpieza como una métrica de producción, porque en instalaciones con múltiples químicas, cada cambio de formulación acumula este costo.

Parte III: Adaptación del mezclador de suspensión de batería a la etapa de producción

La misma empresa puede necesitar mezcladores completamente diferentes en distintas etapas de desarrollo.

Escala de laboratoriomezclador de suspensión de batería — 0,5 a 5 litros, procesando gramos hasta unos pocos kilogramos. Prioridad: flexibilidad. El mezclador debe manejar amplios rangos de formulación mientras el equipo de I+D evalúa combinaciones de materiales. TOB NEW ENERGY suministra equipos de mezcla a escala de laboratorio con parámetros de proceso — perfiles de velocidad, niveles de vacío, secuencias de mezcla — diseñados para transferirse a escala piloto y de producción. Un mezclador de laboratorio de un proveedor de mezcladores de suspensión de batería que también fabrica máquinas de producción no es simplemente hardware más pequeño. Es el primer punto de datos de una curva de proceso que se extiende hasta la planta de fabricación.

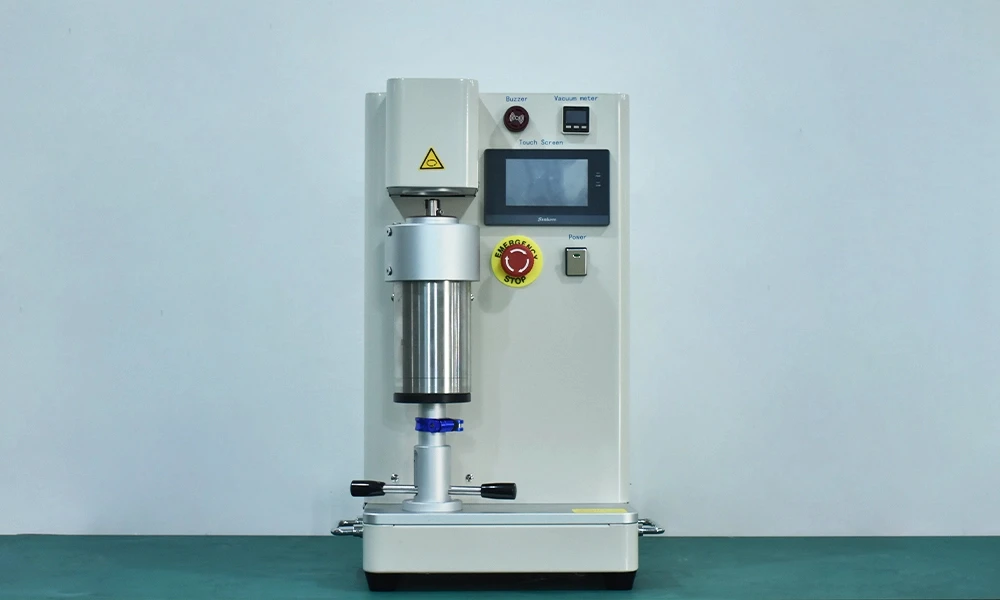

mezclador de suspensión de batería a escala de laboratorio

Escala piloto mezclador de suspensión de batería— 5 a 50 litros. Prioridad: fijación de parámetros. El mezclador piloto debe ser geométricamente similar a la unidad de producción: el mismo perfil de pala, la misma relación de separación entre pala y recipiente, la misma relación de velocidad de revolución a rotación. Sin similitud geométrica, los parámetros de mezcla desarrollados en el piloto no se transferirán a la geometría de producción. El mezclador piloto también debe registrar datos del proceso — velocidad, vacío, temperatura, tiempo — porque la receta de mezcla desarrollada en esta etapa se cargará directamente en el PLC del mezclador de producción. La instalación de mezcla piloto de TOB en Xiamen permite a los clientes desarrollar y validar recetas de mezcla en equipos que son el precursor geométrico de sus máquinas de escala de producción. El resultado no es solo un mezclador, sino una receta validada que se transfiere directamente a producción.

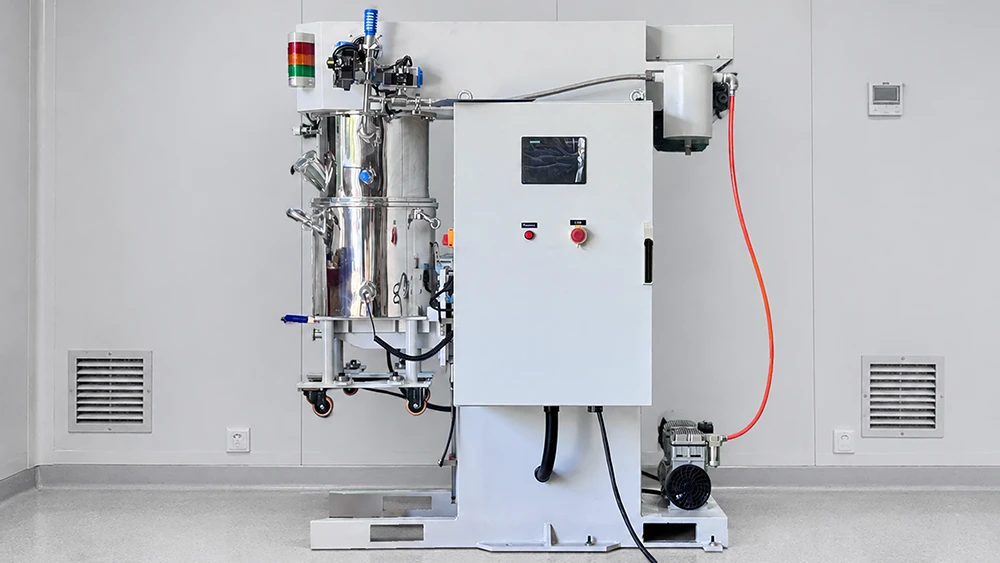

mezclador de suspensión de batería a escala piloto

Escala de producciónsistema de mezcla de suspensión de batería — 50 a más de 2.000 litros. Prioridad: consistencia entre lotes. A esta escala, el sistema de alimentación se vuelve tan crítico como el propio mezclador. La formación de puentes de polvo en la tolva de alimentación, las tasas de alimentación inconsistentes en grandes tamaños de lote y la generación de polvo durante la carga — problemas invisibles a escala de laboratorio — se convierten en problemas principales de consistencia en producción. La patente del dispositivo de alimentación de TOB (CN202122171553) aborda precisamente esta categoría de desafíos de manipulación de materiales a escala de producción. Para químicas que requieren preprocesamiento de polvo antes de la mezcla, la patente del molino de bolas de TOB (CN201820365533) cubre una tecnología de dispersión previa que puede integrarse antes del mezclador planetario. En conjunto, las tres patentes relacionadas con la mezcla de TOB — que cubren el mezclador, el sistema de alimentación y la preparación previa del polvo — representan un enfoque de ingeniería coherente para la preparación de suspensión como un sistema en lugar de una sola máquina.

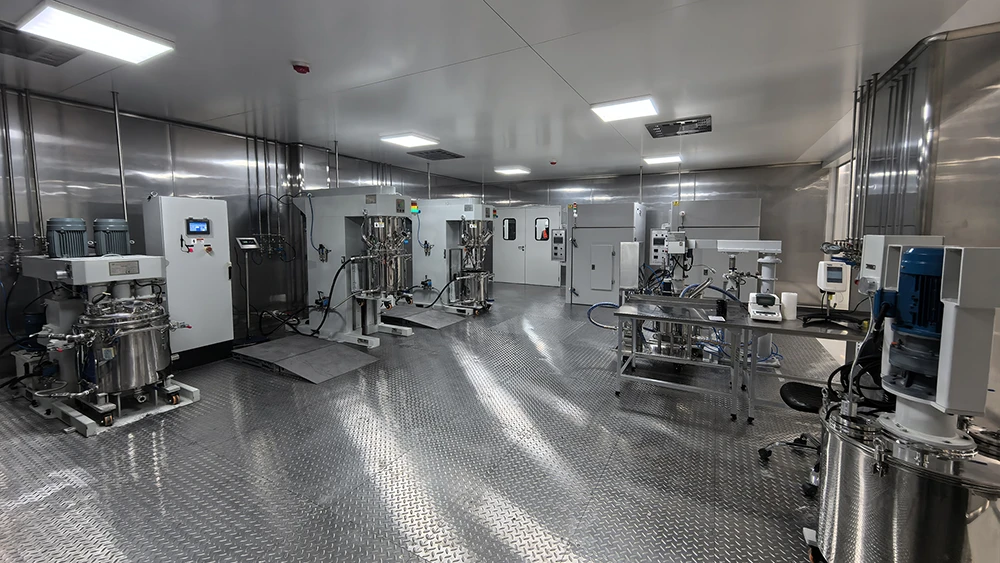

Sistema de mezcla de suspensión de batería en la línea de producción de baterías

Parte IV: Evaluación de un proveedor de mezcladores de suspensión de batería

Las hojas de especificaciones de mezcladores de diferentes proveedores se parecen notablemente. Volumen nominal, rango de velocidad, nivel de vacío: los números se superponen. Las diferencias que determinan el rendimiento de producción no aparecen en la hoja de especificaciones.

Primero: ¿se ha probado este mezclador de suspensión de batería con su material? No una formulación similar. La suya. Un proveedor que proporciona datos de finura de molienda, curvas de estabilidad de viscosidad e imágenes de secciones transversales de electrodos mediante SEM de ensayos de mezcla con su polvo catódico real ya ha realizado trabajo de ingeniería antes de enviar el equipo. Uno que no puede hacerlo le está pidiendo que sea su departamento de desarrollo de procesos. El laboratorio de aplicaciones de TOB NEW ENERGY existe exactamente para este propósito: validación de materiales previa a la venta que convierte las hojas de especificaciones en datos de proceso antes de tomar decisiones de adquisición de equipos.

Segundo: ¿qué revela la cartera de patentes? Las patentes son evidencia verificable públicamente del desarrollo interno de ingeniería. TOB posee tres patentes relacionadas con la mezcla: diseño del mezclador (CN202122021115), alimentación de materiales (CN202122171553) y preprocesamiento de polvo (CN201820365533). Un proveedor de mezcladores de suspensión de batería sin patentes relacionadas con la mezcla y uno con una cartera coherente que cubre múltiples aspectos de la preparación de suspensión están haciendo afirmaciones fundamentalmente diferentes sobre su capacidad de ingeniería. Una afirmación puede verificarse en una base de datos pública en minutos. La otra no puede verificarse en absoluto.

Tercero: ¿puede realizar una prueba con sus materiales? Traiga su polvo catódico, su polvo anódico, su carbono conductor y su aglutinante. Procéselos en el mezclador piloto del proveedor. Observe la viscosidad a lo largo del tiempo. Recubra electrodos. Inspeccione las secciones transversales mediante SEM. Un proveedor que confía en su equipo facilita esta prueba. Uno que se resiste o evade está comunicando algo importante sobre su propia confianza en sus máquinas.

Cuarto: ¿qué significa el soporte posventa para un mezclador de suspensión de batería? La pregunta correcta no es «cuánto dura la garantía». Es: «Si cambiamos nuestra química catódica de NMC a LFP, o aumentamos nuestro contenido de sólidos del 55 al 65 por ciento, ¿puede proporcionar recomendaciones de ajuste de parámetros de mezcla basadas en sus propios datos de proceso con formulaciones similares?». Un proveedor que puede responder afirmativamente ha invertido en ingeniería de procesos más allá del hardware. Uno que cita la cláusula de garantía está vendiendo máquinas, no soluciones.

Parte V: El mezclador establece el límite máximo de calidad

Una máquina de recubrimiento aplica la suspensión de manera uniforme. No puede hacer uniforme una suspensión no uniforme. El mezclador establece el límite máximo de calidad para cada proceso posterior, y ninguna cantidad de precisión posterior puede elevarlo. Un calandrado no puede densificar un electrodo irregular. Un sistema de formación no puede compensar la variación de capacidad que se originó en la mezcla.

Existe un costo silencioso en la fabricación de baterías que recibe mucha menos atención que los precios de los equipos: el costo de optimizar los parámetros de mezcla mediante prueba y error en una línea de producción. Materias primas consumidas en lotes fallidos. Tiempo de la línea piloto ocupado por búsquedas de parámetros que deberían haberse completado antes de la puesta en marcha. Plazos de proyectos ampliados — y generación de ingresos retrasada — mientras se depura el proceso de mezcla. Este costo puede superar ampliamente el precio de compra del propio mezclador.

Elegir un mezclador de suspensión de batería no se trata de comprar hardware. Se trata de comprar un punto de partida del proceso — uno en el que la humectación, la dispersión y la estabilización hayan sido validadas con sus materiales específicos, en equipos geométricamente similares a las máquinas que funcionarán en su fábrica. Fabricantes chinos de mezcladores de suspensión de batería como TOB NEW ENERGYhan construido su posición en el mercado sobre este principio: entregar máquinas que se envían con datos de proceso, no como productos de catálogo sino como soluciones de mezcla diseñadas y verificadas antes de salir de la fábrica.

Resumen de selección del mezclador de suspensión de batería: El mezclador de suspensión es el punto de partida de la calidad de la batería: la uniformidad del electrodo, la consistencia de la capacidad y la vida útil del ciclo se remontan a la calidad de dispersión en la etapa de mezclado. La elección de un mezclador industrial de suspensión para baterías requiere evaluar seis especificaciones críticas: volumen de trabajo efectivo, mecanismo de mezclado planetario con geometría de palas adecuada para la química, capacidad de vacío para la desgasificación y humectación, precisión del control de temperatura, métricas cuantificables de calidad de dispersión (finura de molienda, estabilidad de la viscosidad, verificación mediante SEM) y compatibilidad de materiales con el sistema de solventes. La selección del mezclador también difiere fundamentalmente según la etapa de producción: la escala de laboratorio prioriza la flexibilidad de formulación, la escala piloto requiere similitud geométrica con la unidad de producción para la transferencia de parámetros, y la escala de producción exige consistencia entre lotes respaldada por la manipulación automatizada de materiales. Al evaluar proveedores de mezcladores de suspensión para baterías, las patentes verificables de forma independiente en tecnologías relacionadas con el mezcladoproporcionan evidencia objetiva de la capacidad interna de I+D, mientras que las pruebas utilizando los materiales reales del cliente siguen siendo el método de evaluación más definitivo disponible. TOB NEW ENERGY, con patentes relacionadas con el mezclado que abarcan el diseño de mezcladores (CN202122021115), la alimentación de materiales (CN202122171553) y el preprocesamiento de polvos (CN201820365533), además de instalaciones internas de mezclado piloto para la validación de materiales de clientes, ejemplifica el enfoque integrado al proceso que ha convertido a los fabricantes chinos de mezcladores de suspensión para baterías en la fuente global dominante de este equipo.

Dany Huang, Ph.D. — director ejecutivo de Xiamen TOB New Energy Technology Co., Ltd.
