Bienvenido a XIAMEN TOB NEW ENERGY TECHNOLOGY Co., LTD..
  • español
  • Russian
  • f
  • i
  • y
  • t
  • p
battery machine and materials solution
Mecanismos de degradación de la capacidad de las baterías de iones de litio

Mecanismos de degradación de la capacidad de las baterías de iones de litio

May 09 , 2025

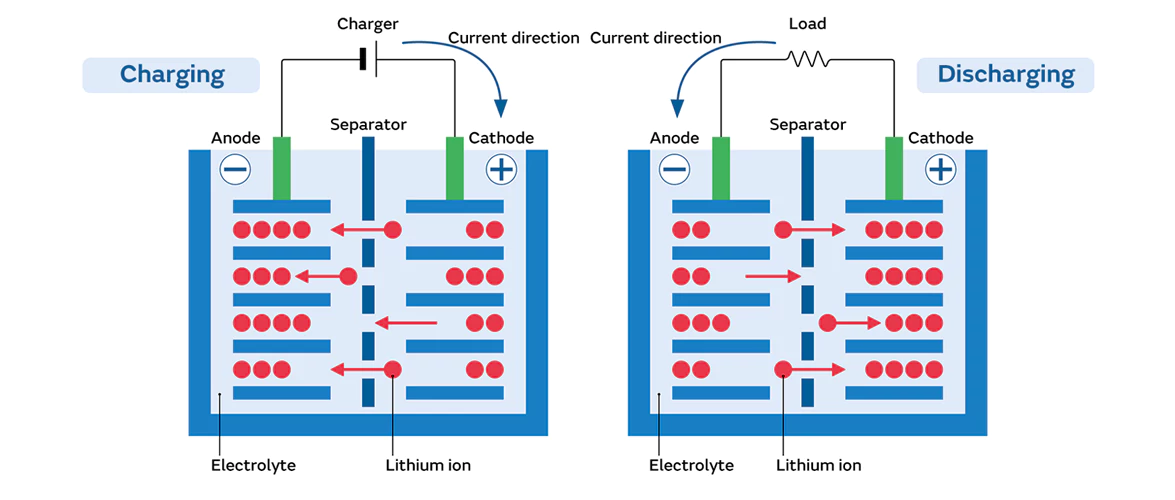

Una batería de iones de litio se compone principalmente de un cátodo, un ánodo, un electrolito y un separador. Durante la carga, los iones de litio se desintercalan del material del cátodo, migran a través del electrolito y se intercalan en el material del ánodo. Durante la descarga, los iones de litio se mueven en sentido inverso, desintercalándose del ánodo y regresando al cátodo a través del electrolito. Esta intercalación y desintercalación repetida de iones de litio entre el cátodo y el ánodo permite la función de carga y descarga de la batería, suministrando energía eléctrica a los dispositivos.

La degradación de la capacidad en las baterías de iones de litio se clasifica en pérdida de capacidad reversible e irreversible. La pérdida de capacidad reversible es relativamente leve y puede recuperarse parcialmente ajustando los protocolos de carga y descarga (p. ej., optimizando la corriente de carga y los límites de voltaje) y mejorando las condiciones de uso (p. ej., controlando la temperatura y la humedad). Por el contrario, la pérdida de capacidad irreversible se debe a cambios irreversibles en la batería, lo que provoca una reducción permanente de su capacidad. Según la norma GB/T 31484-2015 para pruebas de ciclo de vida: «Durante las pruebas de ciclo de vida estándar, la capacidad de descarga no debe caer por debajo del 90 % de la capacidad inicial después de 500 ciclos, ni del 80 % después de 1000 ciclos». Si la batería presenta una disminución rápida de su capacidad dentro de estos rangos de ciclo estándar, se clasifica como fallo por pérdida de capacidad, que generalmente implica mecanismos de degradación irreversibles.

lithium-ion battery

I. Factores relacionados con el material

1. Degradación estructural del material del cátodo

Los materiales catódicos experimentan complejos cambios físicos y químicos durante los ciclos de carga y descarga. Por ejemplo, el LiMn₂O₄ con estructura de espinela se distorsiona debido al efecto Jahn-Teller durante los ciclos. Esta distorsión se acumula con los ciclos repetidos y puede eventualmente causar la fractura de las partículas catódicas. Las partículas fracturadas degradan el contacto eléctrico entre ellas, lo que dificulta el transporte de electrones y reduce su capacidad. Además, en algunos materiales catódicos se producen transiciones de fase irreversibles y desorden estructural. Por ejemplo, bajo alta tensión, ciertos materiales catódicos pasan de estructuras cristalinas estables a fases desfavorables para la intercalación/desintercalación de iones de litio, lo que dificulta su movilidad y acelera la pérdida de capacidad.


2. Crecimiento excesivo de SEI en las superficies del ánodo

En los ánodos de grafito, las interacciones entre la superficie y el electrolito son cruciales. Durante el proceso de carga inicial, los componentes del electrolito experimentan reacciones de reducción en la superficie del grafito, formando una capa de interfase electrolítica sólida (SEI). Normalmente, la capa de SEI es iónicamente conductora, pero electrónicamente aislante, protegiendo al ánodo de la corrosión electrolítica continua. Sin embargo, el crecimiento excesivo de SEI plantea problemas importantes. En primer lugar, la formación de SEI consume iones de litio, lo que reduce el Li⁺ disponible para los procesos normales de carga y descarga y causa pérdida de capacidad. En segundo lugar, las impurezas de metales de transición (p. ej., provenientes de la disolución del cátodo) depositadas en la superficie del ánodo pueden catalizar un mayor crecimiento de SEI, acelerando el agotamiento del litio.
Los ánodos de silicio, a pesar de su alta capacidad teórica, se enfrentan a una expansión de volumen severa (>300%) durante la litiación/deslitiación. La expansión/contracción repetida causa daños estructurales, pulverización de electrodos y pérdida de contacto eléctrico, lo que resulta en una pérdida irreversible de capacidad. Si bien tecnologías como los ánodos de silicio nanoestructurado y los compuestos de silicio-carbono mitigan los efectos del volumen, esto sigue siendo un desafío crítico para la comercialización de ánodos de silicio.


3. Descomposición y degradación de electrolitos

El electrolito desempeña un papel vital en el transporte de iones. Las sales de litio comunes, como el LiPF₆, presentan una estabilidad química deficiente y se descomponen a altas temperaturas o voltajes, lo que reduce el Li⁺ disponible y genera subproductos nocivos (p. ej., PF₅, que reacciona con disolventes). La humedad residual en el electrolito reacciona con el LiPF₆ para producir ácido fluorhídrico (HF), un agente corrosivo que ataca los materiales del cátodo/ánodo y los colectores de corriente. Un sellado deficiente de la batería permite la entrada de humedad/oxígeno externo, lo que acelera la oxidación del electrolito. Los electrolitos degradados presentan mayor viscosidad, decoloración y una conductividad iónica drásticamente reducida, lo que perjudica gravemente el rendimiento de la batería.


4. Corrosión del colector de corriente

Los colectores de corriente (p. ej., lámina de aluminio para cátodos, lámina de cobre para ánodos) captan y conducen la corriente. Las fallas incluyen corrosión y debilitamiento de la adherencia. Los mecanismos de corrosión incluyen:
• Corrosión química: el HF de las reacciones secundarias del electrolito reacciona con los colectores, formando compuestos poco conductores que aumentan la resistencia interfacial.
• Corrosión electroquímica: En los ánodos de lámina de cobre, la disolución se produce a bajos potenciales. Los iones de cobre disueltos migran y se depositan en los cátodos («cobrización»), lo que reduce la sección transversal del colector e induce reacciones secundarias.
• Falla de adhesión: los cambios de volumen durante el ciclo pueden separar los materiales activos de los colectores si la adhesión es insuficiente, volviéndolos electroquímicamente inactivos.


5. Rastrear impurezas en el sistema de batería

Las impurezas de metales de transición (Fe, Ni, Co) introducidas a través de las materias primas pueden participar en reacciones redox, catalizar la descomposición del electrolito o competir con la intercalación de Li⁺. Estas impurezas también desestabilizan las capas de SEI, exacerbando las reacciones secundarias del ánodo.


II. Factores ambientales operacionales

1. Efectos de la temperatura

Las altas temperaturas aceleran la descomposición del electrolito y la reestructuración del SEI. La degradación del LiPF₆ genera PF₅, que reacciona con los disolventes, mientras que las capas de SEI se espesan formando películas con predominio inorgánico y mayor resistencia iónica. Por ejemplo, los vehículos eléctricos que operan en climas cálidos presentan una pérdida acelerada de capacidad.
Las bajas temperaturas aumentan la viscosidad y la polarización del electrolito, lo que favorece el recubrimiento de litio en los ánodos. Las dendritas de litio pueden perforar los separadores y causar cortocircuitos internos.


2. Tarifas de carga y descarga (Tarifas C)

Las altas tasas de C durante la carga provocan una deposición irregular de litio, lo que forma dendritas que consumen Li⁺ y aumentan el riesgo de cortocircuitos internos. La descarga a alta velocidad exacerba la polarización, lo que reduce la energía útil y acelera la pérdida de capacidad. Las herramientas eléctricas que requieren descargas frecuentes de alta corriente presentan una vida útil de la batería más corta.


3. Sobrecarga/Descarga excesiva

• La sobrecarga fuerza una deslitiación excesiva de los cátodos, lo que causa un colapso estructural y una oxidación violenta del electrolito (generación de gas, hinchamiento o descontrol térmico).

La descarga excesiva litia los ánodos, desestabilizando su estructura e induciendo la reducción del electrolito. Los primeros teléfonos inteligentes sin circuitos de protección presentaban una rápida pérdida de capacidad bajo este abuso.


Consecuencias de una falla de la batería

Una degradación grave de la capacidad se manifiesta como un tiempo de funcionamiento insuficiente (p. ej., un funcionamiento breve del dispositivo tras la carga) o un comportamiento de carga anormal (p. ej., una carga lenta). En aplicaciones críticas:

• Vehículos eléctricos: una falla de la batería reduce la autonomía de conducción y puede dejar varados los vehículos.

• Almacenamiento de energía a escala de red: las baterías defectuosas desestabilizan la confiabilidad del suministro de energía, amenazando la seguridad de la red.



EnTOB NUEVA ENERGÍANos comprometemos a ser su socio estratégico en el avance de las tecnologías de almacenamiento de energía. Desde sistemas de alto rendimiento...materiales del cátodo de la batería/bateríamateriales del ánodoDesde aglutinantes especializados hasta separadores de ingeniería de precisión y electrolitos a medida, ofrecemos una gama completa de componentes de batería diseñados para aumentar la confiabilidad y la eficiencia de su producto. Nuestra oferta abarca tecnología de vanguardia.equipos de fabricación de bateríasycomprobador de bateríaGarantizamos una integración perfecta en cada etapa de la producción de baterías. Centrados en la calidad, la sostenibilidad y la innovación colaborativa, ofrecemos soluciones que se adaptan a las cambiantes demandas de la industria. Ya sea que esté optimizando diseños existentes o desarrollando baterías de última generación, nuestro equipo está aquí para ayudarle a alcanzar sus objetivos con experiencia técnica y un servicio atento. Construyamos juntos el futuro del almacenamiento de energía. Contáctenos hoy mismo para descubrir cómo nuestras soluciones integradas pueden acelerar su éxito.

deja un mensaje

    Si está interesado en nuestros productos y desea conocer más detalles, deje un mensaje aquí, le responderemos lo antes posible.

Página de inicio

Productos

empresa

parte superior
