Métodos no destructivos para detectar el recubrimiento de litio

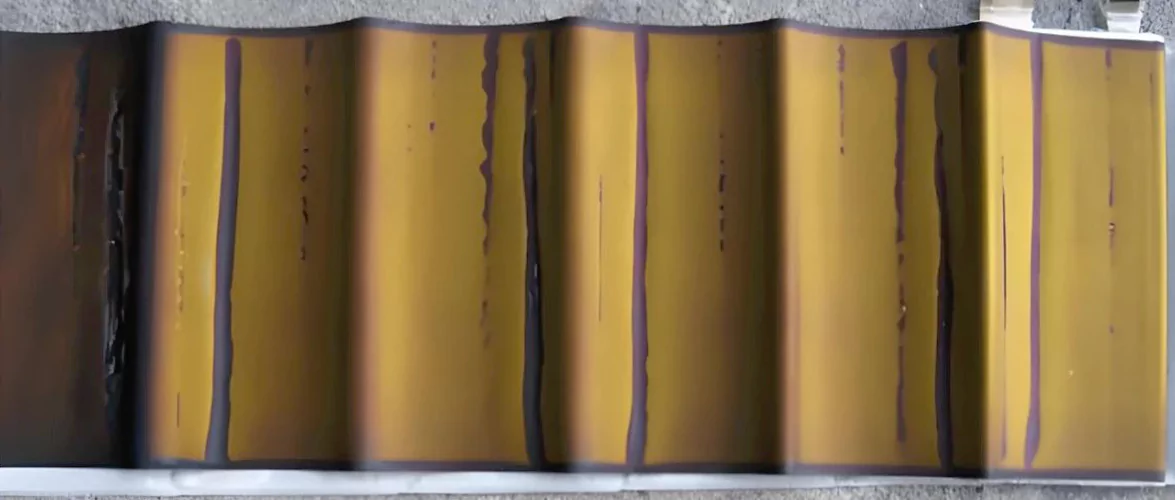

El recubrimiento de litio se refiere al fenómeno perjudicial en el que los iones de litio no se intercalan en el ánodo de grafito durante los procesos de carga, sino que sufren una reducción electroquímica para formar depósitos metálicos de litio. Esto da lugar a la formación de capas características de litio metálico de color gris plateado o cristales dendríticos de litio en la superficie del ánodo.

Tradicionalmente, el desmontaje de la batería ha sido el método principal para confirmar incidentes sospechosos de enchapado de litio, especialmente cuando se observan anomalías de capacidad o crecimiento dendrítico visible. Sin embargo, las técnicas avanzadas de diagnóstico no destructivo permiten ahora una detección precisa mediante un sofisticado análisis electroquímico.

Ⅰ. Metodologías avanzadas de detección no destructiva:

1. Análisis de deconvolución del perfil de voltaje

Durante los ciclos de carga de corriente constante (CC), las baterías de iones de litio suelen presentar una curva de voltaje que aumenta monótonamente, proporcional al estado de carga (SOC). La aparición de una depresión prematura de la meseta de voltaje durante la fase de carga de voltaje constante (CV) es un indicador crítico del recubrimiento de litio. Este fenómeno se produce debido al consumo irreversible del litio activo mediante reacciones de recubrimiento, lo que resulta en una disminución de la capacidad reversible y una caída acelerada del voltaje.

2. Análisis de capacidad diferencial (dV/dQ)

Esta técnica analítica consiste en calcular la primera derivada del voltaje con respecto a la capacidad (dV/dQ) para identificar picos de transición de fase característicos en los ánodos de grafito. El recubrimiento de litio se manifiesta mediante alteraciones distintivas en estas características de transición de fase, entre ellas:

• Desplazamiento de la posición máxima (un desplazamiento de >20 mV indica una obstrucción grave de la intercalación)

• Atenuación de la intensidad máxima (la magnitud reducida sugiere una cinética de inserción de litio comprometida)

• Distorsión de la forma del pico (el ensanchamiento asimétrico refleja una distribución de reacción heterogénea)

3. Diagnóstico por espectroscopia de impedancia electroquímica (EIS)

El recubrimiento de litio induce cambios significativos en la dinámica de transferencia de carga interfacial:

• La formación de depósitos de "litio muerto" aislados eléctricamente aumenta la resistencia al transporte iónico.

• La reconstrucción de la capa SEI (interfase de electrolito sólido) altera la impedancia de transferencia de carga (Rct)

• La expansión del semicírculo de alta frecuencia en los diagramas de Nyquist (normalmente en el rango de 100 Hz a 10 kHz) se correlaciona con el crecimiento de la impedancia interfacial.

• La deformación en semicírculo de frecuencia media refleja limitaciones de transferencia de carga inducidas por la deposición de litio.

4. Caracterización ultrasónica del tiempo de vuelo (TOF)

Esta técnica acústica con resolución espacial aprovecha la arquitectura estratificada de las baterías de iones de litio:

• La calibración TOF de referencia establece firmas acústicas de referencia

• La deposición de litio crea discontinuidades de impedancia acústica (ΔZ > 15 % indica un enchapado significativo)

• El análisis de la forma de onda del eco detecta:

- Atenuación de la amplitud de la señal (variación de 5-15 dB)

- Anomalías de desplazamiento de fase (desviación >5°)

- Cambios en el coeficiente de reflexión del dominio del tiempo (umbral >8%)

Limitaciones técnicas actuales:

• Aplicable principalmente a configuraciones de celdas tipo bolsa (la carcasa de aluminio en celdas prismáticas provoca una atenuación ultrasónica de más del 90 %)

• El umbral de detección requiere una fracción mínima de volumen de litio metálico del 2,8 %.

• Requiere algoritmos sofisticados de procesamiento de señales (por ejemplo, eliminación de ruido mediante transformada wavelet)

II . Indicadores de detección suplementarios:

• Depresión de la eficiencia coulombiana (ΔCE > 0,5 % por ciclo)

• Anormalidades de relajación del voltaje de circuito abierto (OCV)

• Expansión de histéresis del análisis de voltaje diferencial (dQ/dV)

• Anomalías de la firma térmica durante las fases de relajación

III . Protocolos de implementación:

• Establecer parámetros de referencia a través de ciclos de formación inicial

• Implementar la integración del protocolo de detección multimodal

• Aplicar algoritmos de aprendizaje automático para el reconocimiento de patrones

• Realizar una validación cruzada con las mediciones del electrodo de referencia

Este enfoque integral permite la detección temprana del recubrimiento de litio con una precisión de más del 92 % y al mismo tiempo mantiene la integridad de la batería, lo que mejora significativamente los protocolos de seguridad en los sistemas de gestión de baterías (BMS).
