Tablero de prueba de pilas de botón de 8 canales para CR2016, CR2032, CR2325, CR2450

Placa de prueba de pila de botón de 8 canales para CR2016, CR2032, CR2325, CR2450 - TOB-BC-8

Ocho canales independientes en un soporte de polipropileno. Los cables de prueba y las pinzas de cocodrilo se piden por separado.

Qué hace el TOB-BC-8

El TOB-BC-8 sostiene ocho pilas de botón y transporta las ocho conexiones a un probador multicanal al mismo tiempo. Cada posición acepta una pila, la coloca en el soporte y es fácil de cargar y descargar nuevamente, lo que hace que sea práctico montar un lote de pilas en una sola sesión. Caben pilas de hasta 25 mm de diámetro, por lo que los tamaños que un laboratorio de pilas de botón utiliza con más frecuencia (CR2016, CR2032, CR2325 y CR2450) se ubican en la misma placa.

Los ocho canales funcionan de forma independiente. Cargar, retirar o cambiar una pila en una posición no detiene una prueba que ya se está ejecutando en otra.

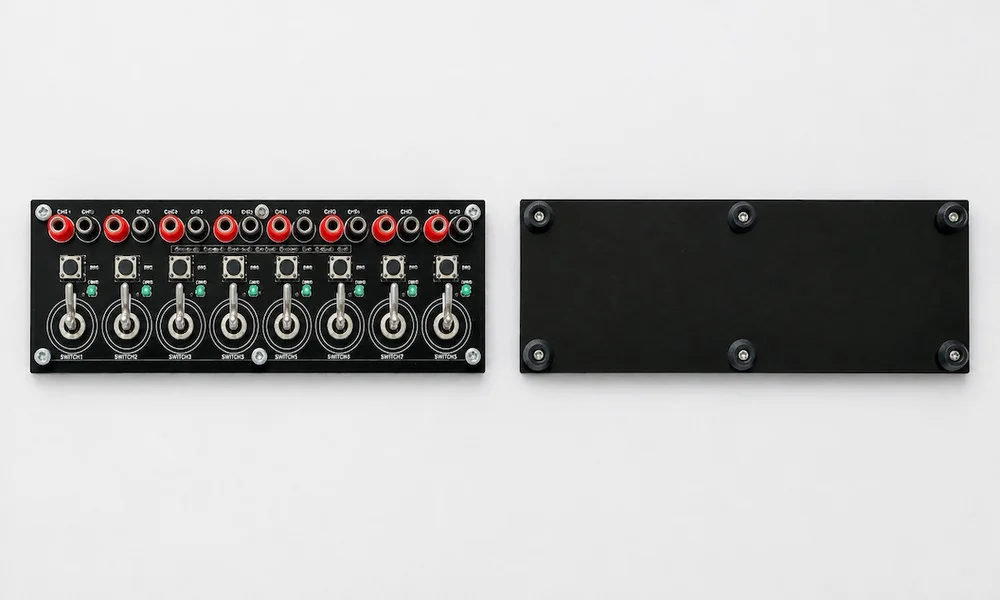

La placa TOB-BC-8, vista desde el frente y desde la parte posterior.

Especificaciones

Qué incluye el paquete estándar

El paquete estándar es la placa de prueba. Los cables de prueba y las pinzas de cocodrilo no están incluidos y se piden por separado.

Esta es una separación deliberada y no una escasez. El lado de la placa de cada cable es el mismo conector tipo banana de 4 mm, pero el lado del probador no lo es: un laboratorio que utiliza un probador TOB necesita el cable de bayoneta de 4 pines, mientras que un laboratorio que conecta la placa a un ciclador de terceros necesita el cable con pinza de cocodrilo. Enviar ambos significaría que uno de ellos iría directamente a un cajón. Elija el cable que coincida con su probador en la siguiente sección.

Cables y pinzas de prueba, se piden por separado

Hay dos tipos de cables disponibles para la placa y ambos son artículos separados. Cada uno termina en un conector banana de 4 mm en el lado de la placa, por lo que cualquiera encaja en los ocho zócalos redondos de la placa, que miden unos 4 mm de ancho. Lo que cambia es el extremo del comprobador.

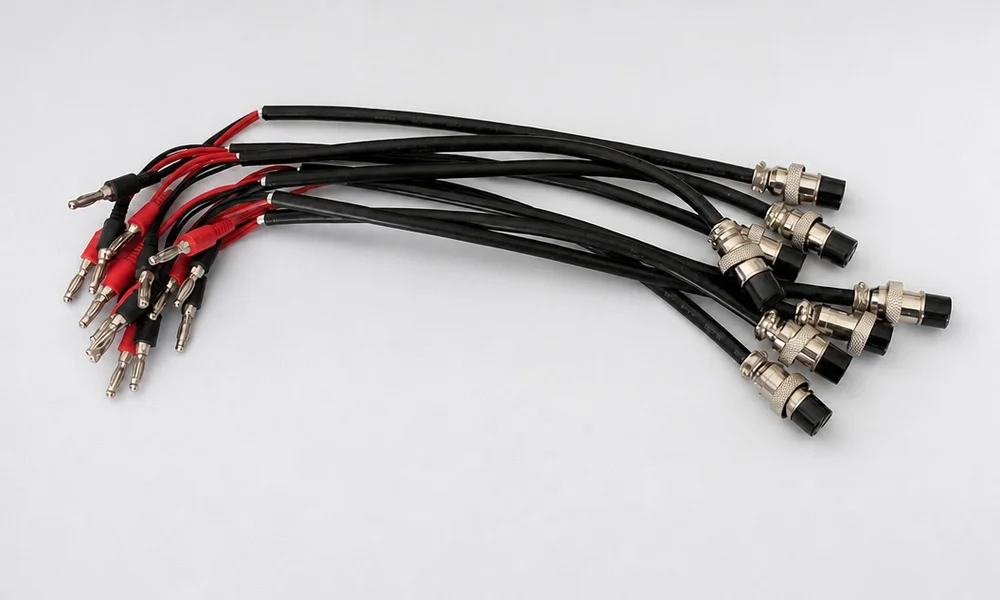

El cable de bayoneta de 4 pines: conector banana en el extremo de la placa, conector de bayoneta en el extremo del comprobador.

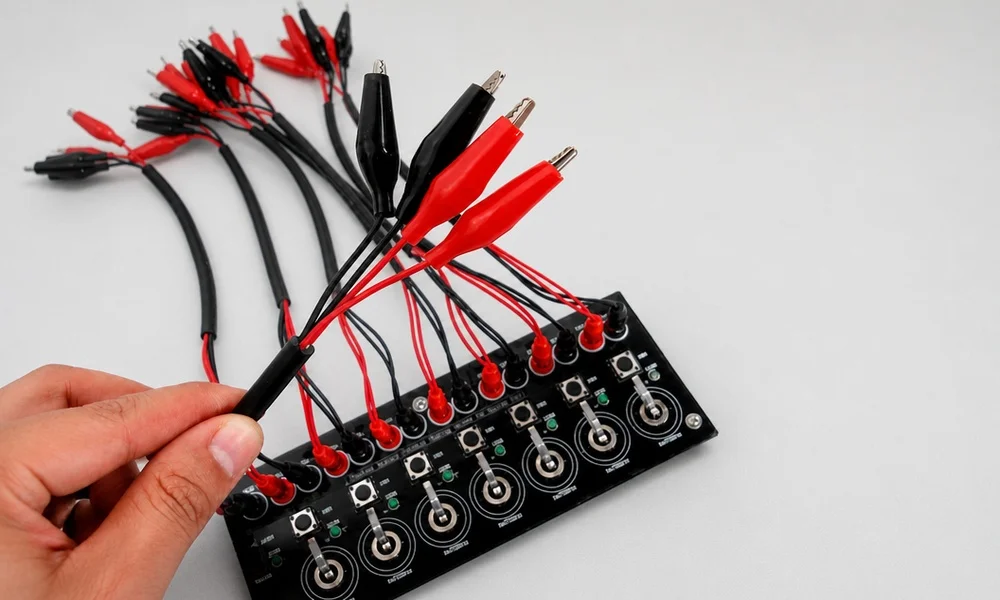

El cable con pinza de cocodrilo, con las cuatro pinzas que se sujetan a los terminales de tornillo o bornes descubiertos en comprobadores de terceros.

El diámetro máximo del cable en cualquiera de los dos cables es de 4,2 mm. Indíquenos el modelo del comprobador o envíenos una foto de su conector al hacer el pedido. El extremo de la placa es fijo, por lo que el extremo del comprobador es la única parte que debe coincidir, y lo hacemos coincidir antes de que se envíe el cable.

Las cuatro pinzas vienen en dos tamaños a propósito. La detección de voltaje pasa por el par pequeño y la corriente por el par grande, razón por la cual el juego de pinzas funciona con comprobadores de otros fabricantes y no solo con los nuestros.

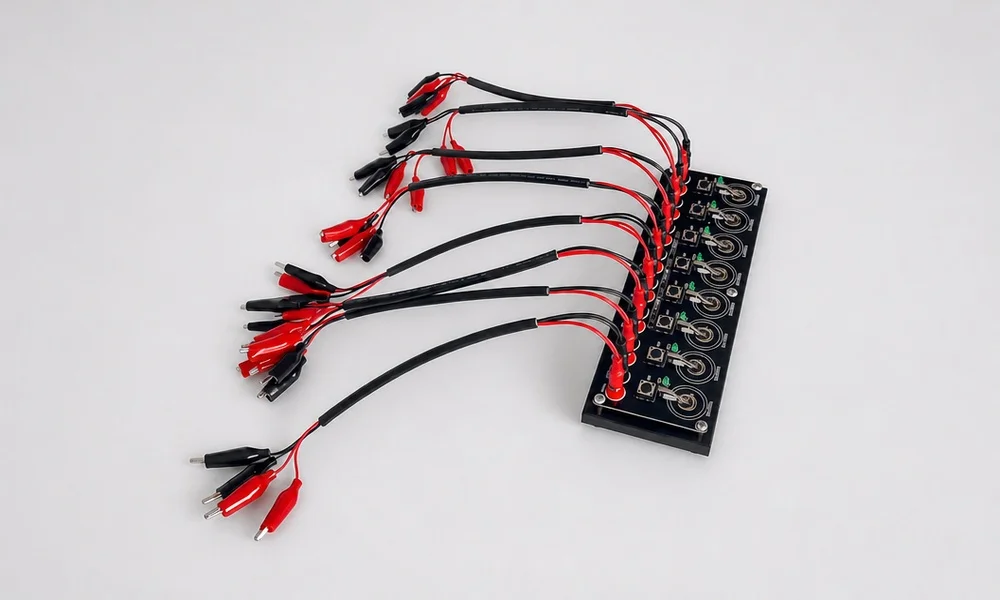

Una placa totalmente poblada con cables de pinza de cocodrilo de cuatro hilos.

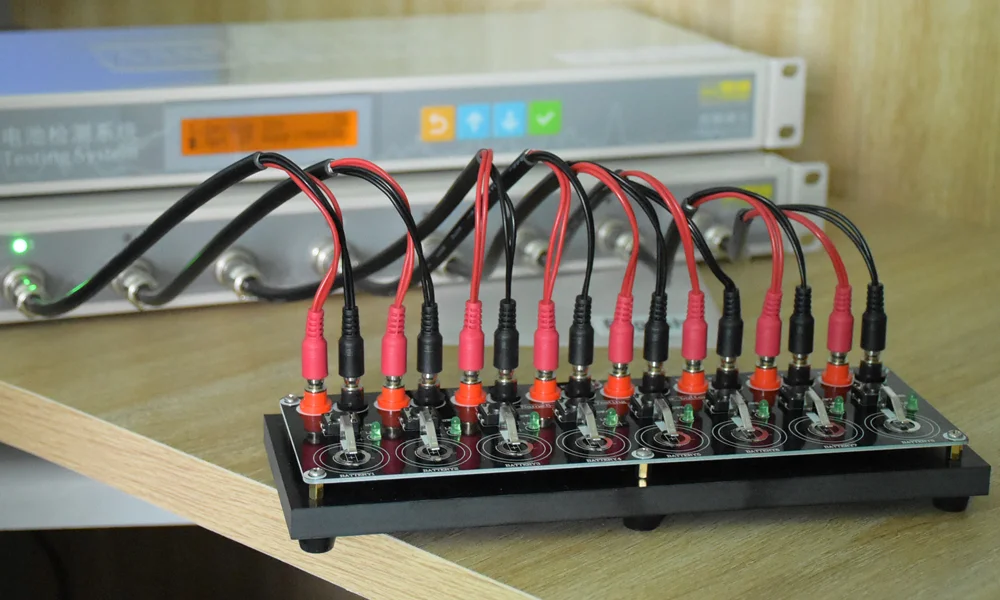

Placa y comprobador unidos por cables de bayoneta de 4 pines, la disposición para la que se compra la opción de bayoneta.

Comprobación de polaridad antes de que empiece la prueba

La placa cuenta con una comprobación de polaridad integrada. Coloque la pila, pulse el botón de comprobación y la luz indicadora se encenderá cuando la pila esté colocada correctamente. Una pila invertida se detecta en el banco de trabajo, antes de que el canal se conecte a una prueba, en lugar de después de que haya terminado la prueba y haya que descartar los datos.

Dónde se sitúa la placa en una configuración de prueba

La placa es pasiva. Aloja las pilas y lleva la conexión, por lo que su comportamiento depende del comprobador que hay detrás. Si va a elegir un comprobador al mismo tiempo, la gama incluye el TOB-5V10mA coin cell tester y el TOB-CT-4008Q-5V100mA-HWX four-range 5V100mA coin cell tester. Indique el que va a comprar y el cable se enviará con un extremo de comprobador compatible.

Cuando los comprobadores van a permanecer en un solo lugar, el TOB-MPJ-19-MA-5 movable rack for coin cell testers mantiene un banco de ellos fuera del banco de trabajo. Para pruebas que necesitan una temperatura controlada, el TOB-HW-200-160CH constant temperature chamber for battery test es la cámara de la misma gama.

Preguntas frecuentes

¿Los cables vienen con la placa?

No. El paquete estándar es solo la placa de prueba. Los cables de prueba y las pinzas de cocodrilo son artículos separados, porque el extremo del comprobador difiere entre un comprobador TOB y un ciclador de terceros. Indíquenos su modelo de comprobador al hacer el pedido y el cable se suministrará adaptado a él.

¿Puedo usar cables que ya tengo?

Si terminan en un conector banana de 4 mm, el lado de la placa los aceptará: los ocho zócalos de la placa miden unos 4 mm de ancho y aceptan cables de hasta 4,2 mm. El otro extremo solo tiene que coincidir con su comprobador, por lo que los cables existentes a menudo funcionan.

¿Qué pilas de botón son compatibles?

Cualquier pila de botón de hasta 25 mm de diámetro. La CR2016, CR2032, CR2325 y CR2450 se asientan en las mismas posiciones, por lo que un lote que combine distintos tamaños no necesita una segunda placa.

¿Los ocho canales interfieren entre sí?

No. Los ocho canales funcionan de manera independiente, por lo que colocar, retirar o cambiar una pila en una posición no interrumpe una prueba que ya esté en marcha en otra.

¿Funcionará con un comprobador de otro fabricante?

Para eso sirve el cable con pinzas de cocodrilo. Sus cuatro pinzas (dos pequeñas para voltaje y dos grandes para corriente) se sujetan a los terminales roscados o bornes al descubierto que se encuentran en los comprobadores de otros proveedores, y el extremo de la placa tiene las mismas clavijas banana que el cable de bayoneta.

¿Cómo confirmo que una pila está orientada correctamente?

Presione el botón de comprobación. El indicador de polaridad integrado se ilumina cuando la pila está bien colocada, antes de conectar el canal a una prueba.

Cómo pedir la placa con un cable

Envíenos tres datos y le presupuestaremos el pedido en una sola respuesta: el número de placas, el comprobador al que se cablearán las placas y si desea el cable de bayoneta de 4 pines o el cable con pinzas de cocodrilo. Si el comprobador no es una unidad TOB, una foto de sus terminales nos bastará para confirmar cuál de los dos cables encaja.

Escriba a tob.amy@tobmachine.com o llame al +86 181 2071 5609.
