Máquina de formación de película de electrodo seco para I+D de baterías

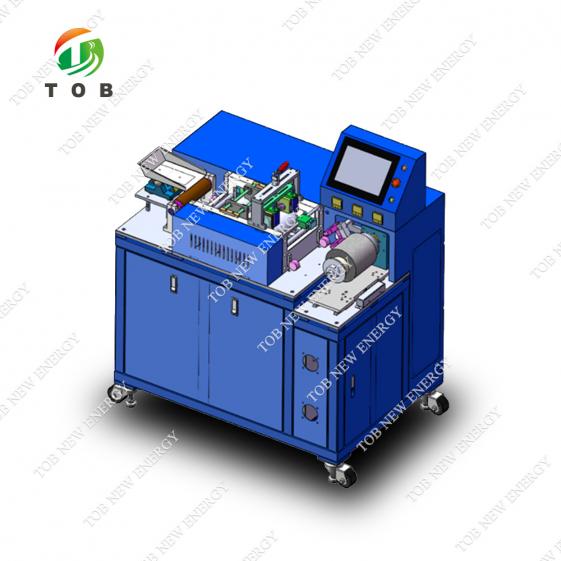

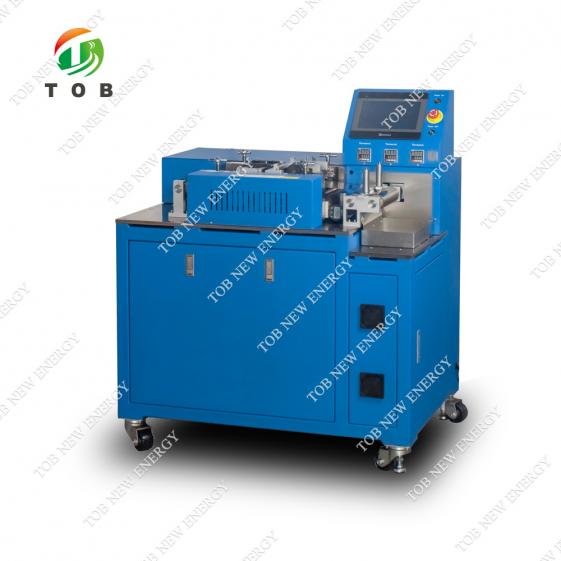

Máquina formadora de película de electrodo seco para I+D de baterías | TOB-HRPE200-3AL

Descripción general del producto y aplicaciones ideales

Una máquina formadora de película de electrodo seco, a menudo llamada prensa de rodillos calentados o calandra, convierte una mezcla de polvo de flujo libre de material activo, carbono conductor y aglutinante fibrilizable (normalmente PTFE) directamente en una película de electrodo autoportante sin utilizar disolventes, mezclar lodos ni realizar largos pasos de secado. La TOB-HRPE200-3AL es una máquina de escala de sobremesa a piloto diseñada específicamente para esta ruta de fabricación de electrodos sin disolventes. Aplica temperatura controlada y presión de separación de rodillos ajustable con precisión para densificar y fibrilar el polvo hasta formar una película continua que puede laminarse directamente sobre un colector de corriente, simplificando drásticamente la cadena de producción de electrodos.

La máquina emplea dos rodillos de acero rectificados con precisión (Ø96 mm) con una dureza superficial de HRC62, conseguida mediante cromado duro. La capa de cromo no solo resiste el desgaste abrasivo del polvo del electrodo, sino que también evita la oxidación durante el almacenamiento ambiental, una preocupación práctica en laboratorios activos. Los rodillos se calientan internamente desde temperatura ambiente hasta 130 °C, con cada rodillo controlado de forma independiente y con visualización digital. La uniformidad de temperatura es fundamental porque el aglutinante PTFE debe alcanzar su temperatura de fibrilación, normalmente entre 60 °C y 120 °C, sin superar un punto en el que el material activo se degrade. La cilindricidad de los rodillos de ≤ ±2 µm garantiza que la separación entre rodillos y, por tanto, el grosor de la película, sea uniforme en todo el ancho de trabajo de 200 mm.

Ideal para:

• Grupos de I+D de baterías y líneas piloto que desarrollan procesos de fabricación de electrodos sin disolventes (secos) para baterías de ion-litio, ion-sodio y estado sólido.
• Investigadores que estudian el comportamiento de fibrilación del PTFE u otros aglutinantes fibrilizables con NMC, LFP, grafito, carbono duro o materiales activos basados en silicio.
• Fabricantes que evalúan la tecnología de electrodos secos como medio para eliminar el disolvente tóxico NMP, reducir el secado de alto consumo energético y disminuir el espacio ocupado por la fábrica.
• Científicos de materiales que necesitan una prensa de rodillos compacta e instrumentada para producir películas uniformes con grosor controlado para pruebas de celdas tipo moneda, celdas tipo bolsa de una sola capa o celdas cilíndricas de pequeño formato.
• Cualquier laboratorio que haya intentado procesar electrodos secos con una prensa hidráulica manual y haya encontrado que el proceso es inconsistente, difícil de controlar e inadecuado para escalar.

¿Nuevo en el procesamiento de electrodos secos y no sabe con qué temperatura de rodillo y relación de velocidad comenzar para su polvo de cátodo y aglutinante PTFE? Contacte con nuestros ingenieros de procesos secos. Podemos ayudarle a traducir las propiedades de sus materiales en parámetros de máquina.

Dónde encaja esta máquina en la fabricación de electrodos secos

Los electrodos tradicionales de baterías de ion-litio se fabrican mediante procesamiento húmedo: el polvo activo, el carbono y el aglutinante se mezclan en una suspensión con NMP (para cátodos) o agua (para ánodos), se recubren sobre una lámina metálica y luego pasan por largos hornos de secado para eliminar el disolvente antes del calandrado. Esta ruta consume una cantidad significativa de energía, requiere sistemas de recuperación de disolventes y limita el uso de ciertos materiales (por ejemplo, litio o sodio metálico) que reaccionan con el agua.

El procesamiento de electrodos secos elimina completamente el disolvente. El flujo de trabajo normalmente procede de la siguiente manera:

1. Mezcla en seco:El material activo, el carbono conductor y el polvo de PTFE se mezclan íntimamente en un mezclador seco de alto cizallamiento. Las partículas de PTFE se estiran formando fibrillas finas durante la mezcla, creando una red que mantiene unido el polvo.
2. Formación de película (función de la TOB-HRPE200-3AL):El polvo de flujo libre se alimenta entre el par de rodillos calentados y contrarrotatorios de la TOB-HRPE200-3AL. La combinación de calor, presión y cizallamiento fibrila aún más el PTFE y compacta el polvo en una película continua autoportante de grosor controlado. Los rodillos giran a velocidades ajustables de forma independiente (0–1 rev/s), permitiendo un componente de cizallamiento que mejora la densificación.
3. Laminación:La película seca formada se lamina después directamente sobre un colector de corriente (lámina de aluminio o cobre) en un segundo paso de calandrado, o en la misma máquina alimentando la lámina junto con el polvo. Esto produce una lámina de electrodo terminada.
4. Corte longitudinal / corte:La cuchilla de corte longitudinal integrada recorta los bordes de la película al ancho deseado, y el mecanismo de bobinado recoge la película terminada o el electrodo en un eje de aire de 3 pulgadas para su procesamiento posterior.

La TOB-HRPE200-3AL realiza los pasos 2 y parcialmente el paso 3 (si el colector de corriente se alimenta junto con el polvo) y el paso 4 en una operación continua. Debido a que no hay disolvente, no hay horno de secado, recuperación de disolvente ni defectos de migración del aglutinante que ocurren durante el secado lento de películas húmedas. La uniformidad del grosor de la película está determinada directamente por la precisión de la separación de rodillos, que en esta máquina se controla digitalmente y se muestra mediante un reloj comparador electrónico.

Cómo funciona la prensa de rodillos calentados y el proceso de formación de película

La TOB-HRPE200-3AL está construida alrededor de un par de rodillos de acero rectificados con precisión de Ø96 mm montados sobre rodamientos de alta precisión (IFU, Suecia). Cada rodillo se calienta internamente mediante un sistema de cartucho eléctrico, con la temperatura configurada de forma independiente mediante controladores digitales de temperatura Autonics. La superficie del rodillo está recubierta con cromo duro con una dureza de HRC62, proporcionando una superficie lisa y resistente al desgaste que minimiza la adhesión del polvo y resiste la corrosión.

Control de accionamiento y relación de velocidad

Dos servomotores (Inovance) accionan los rodillos de forma independiente. Esta es una característica de diseño crítica: a diferencia de una calandra simple con engranajes, la TOB-HRPE200-3AL puede operar los rodillos a diferentes velocidades, creando un campo de cizallamiento controlado en la zona de contacto. Para polvos de electrodos secos, una pequeña diferencia de velocidad (por ejemplo, 5–15 %) proporciona cizallamiento adicional que favorece la fibrilación del PTFE y produce una película más densa y cohesionada. La velocidad de cada rodillo se ajusta de 0 a 1 revolución por segundo mediante el PLC y se muestra en la pantalla táctil Weintek. La dirección de rotación también puede configurarse de forma independiente.

Ajuste de separación de rodillos y control del grosor

La separación entre los dos rodillos y, por tanto, el grosor de la película, se ajusta de 0 a 2 mm mediante un mecanismo automático de ajuste de separación accionado por motor paso a paso (motor paso a paso Leadshine). El mecanismo tiene un excelente rendimiento de autobloqueo, lo que significa que la separación no se desplaza durante el laminado, incluso bajo la considerable fuerza de separación generada por el polvo compactado. La separación real se muestra en un reloj comparador digital electrónico, proporcionando retroalimentación a nivel micrométrico al operador. La cilindricidad de los rodillos de ≤ ±2 µm garantiza que la separación medida en el centro de los rodillos sea representativa de la separación en todo el ancho de trabajo de 200 mm, una especificación excepcionalmente estricta para una máquina de escala de sobremesa y que se traduce directamente en una uniformidad excepcional del grosor de la película.

Bobinado, desenrollado y corte longitudinal

La máquina está equipada con un mecanismo de corrección de bobinado y desenrollado que mantiene la alineación adecuada de la banda. Si una lámina de colector de corriente o una película preformada se introduce en la zona de contacto, el dispositivo de desenrollado con alimentación asistida por cinta transportadora garantiza una entrada sin arrugas. Después de que la película sale de la zona de contacto, una cuchilla de corte longitudinal integrada recorta los bordes al ancho deseado y la película terminada se bobina en un eje de aire de 3 pulgadas (diámetro máximo del rollo 200 mm). Esto permite un funcionamiento verdaderamente continuo: entra polvo y sale película de electrodo recortada.

Arquitectura del PLC y del sistema de control

Toda la máquina está controlada por un PLC (Inovance o Panasonic) a través de una HMI de pantalla táctil Weintek. El operador configura las temperaturas de los rodillos, las velocidades de los rodillos (y la relación de velocidad), la separación y la tensión de bobinado en una sola pantalla. El PLC coordina los accionamientos servo, el motor paso a paso de ajuste de separación y los motores de bobinado/desbobinado, y supervisa los controladores de temperatura, los relés de estado sólido (Yangming) y los dispositivos de protección de circuitos (Chint). Los relés Izumi proporcionan aislamiento a nivel de señal para los circuitos de control.

Principales ventajas de ingeniería para el procesamiento de electrodos secos

1. Calentamiento independiente de los rodillos y control preciso de temperatura (temperatura ambiente a 130 °C)— La fibrilación del PTFE depende en gran medida de la temperatura. Si la temperatura del rodillo es demasiado baja, las partículas de PTFE no se ablandan lo suficiente y la película carece de resistencia mecánica. Si la temperatura es demasiado alta, el material activo puede comenzar a descomponerse, o el PTFE puede fibrilarse en exceso y perder porosidad. El control digital de temperatura de doble zona del TOB-HRPE200-3AL (Autonics, Corea) permite al operador mantener cada rodillo a una temperatura precisa e independiente, asegurando que el material experimente exactamente el perfil térmico requerido.
2. Rotación asíncrona de los rodillos con relación de velocidad ajustable para una densificación mejorada —El accionamiento servo independiente de cada rodillo permite una diferencia de velocidad (por ejemplo, 0,9 rev/s en el rodillo superior y 1,0 rev/s en el inferior). Esto introduce un componente de cizallamiento que estira físicamente las fibrillas de PTFE y las orienta en la dirección de laminación. El resultado es una película con mayor resistencia a la tracción y mejores propiedades de manipulación en comparación con una película prensada entre rodillos a velocidades idénticas. El rango de velocidad de 0–1 rev/s cubre tanto la compactación inicial suave como el acabado de alto cizallamiento.
3. Superficie del rodillo de cromo duro HRC62 con cilindricidad ≤ ±2 µm—El recubrimiento de cromo duro no solo prolonga la vida útil del rodillo, sino que también proporciona una superficie lisa y de baja fricción que reduce la adherencia del polvo. La rugosidad superficial especificada de Ra 0,8 µm para materiales secos (y opcionalmente Ra 0,4 µm para materiales húmedos) se selecciona para lograr el equilibrio adecuado entre la liberación de la película y la fricción necesaria para introducir el polvo en la zona de contacto. La cilindricidad extremadamente ajustada garantiza que la variación del espesor de la película esté determinada por las características de alimentación del polvo, no por la máquina.
4. Ajuste automático de separación accionado por motor paso a paso con pantalla digital electrónica y autobloqueo—La separación no se ajusta mediante galgas manuales ni un simple tornillo mecánico. El motor paso a paso (Leadshine) posiciona los rodillos con resolución a nivel micrométrico, y la posición se muestra digitalmente. El diseño de autobloqueo significa que la separación establecida se mantiene incluso bajo la fuerza de separación de películas de electrodos de alta densidad. Esta repetibilidad es esencial para producir múltiples lotes de película de electrodo con el mismo espesor y porosidad, y permite que un solo operador cambie entre espesores de película en pocos segundos.
5. Corte longitudinal y bobinado integrados para operación continua—Muchas calandrias de laboratorio producen una lámina que posteriormente debe cortarse y recogerse manualmente. El TOB-HRPE200-3AL incluye una cuchilla de corte longitudinal que recorta los bordes de la película inmediatamente después del calandrado, y un mecanismo de bobinado que enrolla el producto terminado en un núcleo de 3 pulgadas. El mecanismo de corrección de bobinado y la alimentación auxiliar mediante cinta transportadora garantizan que la película permanezca centrada y sin arrugas durante el bobinado. De este modo, la máquina permite un proceso real de electrodo seco rollo a rollo a escala de sobremesa.
6. Diseño compacto controlado por PLC con componentes de grado industrial—A pesar de su funcionalidad integral—calentamiento, accionamiento servo, control de separación, corte longitudinal y bobinado—la máquina ocupa solo L1100 × W770 × H1300 mm. El uso de componentes de marca (PLC Inovance/Panasonic, HMI Weintek, rodamientos IFU, componentes eléctricos Chint, controladores Autonics) garantiza fiabilidad y disponibilidad de piezas a largo plazo. El peso de 350 kg proporciona suficiente estabilidad para trabajos de precisión, manteniéndose dentro del rango que puede posicionarse con una transpaleta.

Especificaciones técnicas completas

Las siguientes especificaciones son exactamente las proporcionadas por el fabricante y están verificadas para cada máquina. No se han alterado valores.

Marcas de configuración principal:

Directrices de operación, mantenimiento y seguridad

Los siguientes procedimientos de mantenimiento y precauciones de seguridad son recomendados por el fabricante para garantizar una larga vida útil y la seguridad del operador.

Métodos de mantenimiento

1. Antes de cada uso, limpie cuidadosamente las superficies de ambos rodillos con un paño suave humedecido en alcohol para mantener la limpieza y evitar la contaminación cruzada entre lotes de polvo.
2. Lubrique las piezas móviles del mecanismo de engranajes con aceite para mantener un movimiento suave y evitar el desgaste.
3. Desactive el soplado de la bomba de aire cerca de la máquina para evitar que el polvo entre en los rodamientos y afecte la precisión.
4. Si la máquina no se utiliza durante un período prolongado, limpie las superficies de los rodillos y rocíelas con aceite antioxidante para protegerlas contra la corrosión.
5. Inspeccione regularmente todos los tornillos, tuercas, pasadores y otros elementos de fijación para evitar que se aflojen, lo que podría provocar defectos de calidad o lesiones personales.
6. Al ajustar la separación de laminación, ajuste ambos lados de manera uniforme para evitar dañar otras piezas. Después del ajuste, se puede retirar el reloj comparador para evitar daños accidentales durante la producción.

Precauciones de seguridad

1. Durante el funcionamiento, está estrictamente prohibido introducir las manos u otras partes del cuerpo en las zonas peligrosas del laminador y la transmisión por engranajes. No se permite que dos o más personas operen la máquina simultáneamente para evitar lesiones accidentales. Las piezas de transmisión por engranajes están equipadas con cubiertas protectoras y señales de peligro.
2. Al limpiar los rodillos, permanezca detrás de la superficie de operación para evitar que la ropa y las manos queden atrapadas, lo que podría causar lesiones personales o daños a la máquina.
3. Está estrictamente prohibido usar guantes al limpiar maquinaria giratoria.
4. Los operadores deben usar ropa ajustada; las personas con cabello largo deben usar gorros de trabajo.
5. El personal no autorizado no puede desmontar ni depurar el equipo.
6. No desmonte componentes del circuito sin autorización.
7. La cubierta de acero inoxidable puede alcanzar altas temperaturas durante el funcionamiento: no la toque directamente con las manos desnudas.

Comparación: TOB-HRPE200-3AL frente a prensa hidráulica manual para la formación de películas de electrodos secos

Por qué los investigadores de electrodos secos invierten en una prensa de rodillos dedicada:

Prensar manualmente polvo de electrodo seco con una prensa hidráulica es esencialmente un proceso de ensayo y error. El espesor es inconsistente, la temperatura no está controlada y cada lámina tarda varios minutos en producirse. Cuando se necesita fabricar suficiente material de electrodo para un conjunto de celdas tipo moneda estadísticamente significativo, o demostrar que el proceso de electrodo seco es escalable, una prensa de rodillos calefactada continua se vuelve indispensable. La TOB-HRPE200-3AL proporciona el vínculo que falta entre una formulación de polvo exitosa a escala de vaso de precipitados y una demostración creíble de fabricación de electrodos a escala piloto.

Preguntas frecuentes de ingeniería — Formación de película de electrodo seco

P1: ¿Qué sistemas de aglutinantes son compatibles con esta máquina y está limitada al PTFE?

La máquina está diseñada para materiales no ferrosos. Aunque el PTFE es el aglutinante fibrilizable más utilizado en el procesamiento de electrodos secos, la TOB-HRPE200-3AL también puede procesar polvos que contienen otros aglutinantes termoplásticos (por ejemplo, PVDF, PEO), siempre que se ablanden dentro del límite de temperatura de 130 °C. El requisito clave es que la mezcla de polvo tenga suficiente fluidez para alimentarse en la zona de entrada entre los rodillos. La relación de velocidad ajustable y la separación permiten la optimización para diferentes sistemas de aglutinantes.

P2: ¿Cómo determino la temperatura correcta de los rodillos y la relación de velocidad para mi combinación específica de polvo de cátodo y aglutinante?

Comience con un lote pequeño en una prensa manual para determinar la temperatura de ablandamiento de su aglutinante (normalmente 70–100 °C para PTFE). Ajuste inicialmente ambos rodillos a la misma velocidad (0,5 rev/s) a esa temperatura y extruya una pequeña cantidad de polvo. Inspeccione la película para comprobar su integridad mecánica. Si la película es débil o quebradiza, aumente la temperatura en incrementos de 5 °C. Para introducir cizallamiento, ajuste el rodillo más lento a 0,85 rev/s y el más rápido a 1,0 rev/s. El comparador electrónico de carátula mostrará la separación real; comience con 0,5 mm y reduzca gradualmente hasta lograr el espesor de película objetivo. Si la película se rasga, aumente ligeramente la separación o reduzca la diferencia de velocidad.

P3: ¿Puede utilizarse la máquina para laminar la película de electrodo seco directamente sobre una lámina de cobre o aluminio colectora de corriente?

Sí. La lámina puede alimentarse desde el mecanismo de desenrollado junto con el polvo, de modo que la compactación y la laminación ocurran simultáneamente en la zona de entrada entre los rodillos. Como alternativa, la película preformada puede desenrollarse y laminarse en una segunda pasada. La temperatura de los rodillos debe ajustarse a los requisitos de laminación (normalmente ligeramente inferior a la temperatura de fibrilación para evitar una fibrilación excesiva de la película ya formada). El mecanismo de corrección del bobinado ayuda a mantener la alineación de la lámina durante este proceso.

P4: ¿Cuál es el rendimiento típico en metros por minuto para una película de cátodo seco?

El rendimiento depende de la velocidad de los rodillos (máx. 1 rev/s) y del espesor de la película. A la velocidad máxima, la velocidad lineal es aproximadamente π × 0,096 m × 1 s⁻¹ ≈ 0,3 m/s ≈ 18 m/min. Sin embargo, para el procesamiento de electrodos secos, las velocidades de 2–5 m/min son más habituales durante el desarrollo inicial, ya que las velocidades más lentas proporcionan más tiempo de permanencia en la zona de rodillos y una mejor fibrilación del PTFE. El rendimiento aumenta con la optimización y a medida que se perfeccionan las características de alimentación del polvo.

P5: ¿Cómo se gestiona la contaminación cruzada entre diferentes lotes de material activo?

Los rodillos son accesibles y pueden limpiarse con alcohol entre lotes, según se describe en los procedimientos de mantenimiento. La superficie de cromo duro libera la mayoría de los polvos de electrodo de forma limpia. Si se cambia de un polvo de cátodo a un polvo de ánodo, se recomienda pasar una pequeña cantidad de polvo no reactivo (por ejemplo, negro de carbono puro o alúmina) por los rodillos como un “lote de limpieza” antes del siguiente material activo. La cinta transportadora y el mecanismo de bobinado también deben aspirarse o limpiarse.

¿Listo para pasar su formulación de electrodo seco del prensado manual de láminas a un proceso continuo y controlado de prensa de rodillos? Solicite una cotización para la TOB-HRPE200-3AL. Incluya el espesor de película objetivo, el ancho y el tipo de aglutinante, y nuestros ingenieros pueden proporcionar una receta inicial recomendada para los ajustes de temperatura y velocidad.
