Limpiador ultrasónico para laboratorio de baterías

Máquinas de limpieza ultrasónica de la serie TOB-MUC-E para laboratorios de baterías y preparación de electrodos

Descripción general del producto y aplicaciones ideales

La serie TOB-MUC-E es una familia de máquinas de limpieza ultrasónica de sobremesa desarrolladas específicamente para entornos de laboratorio exigentes, incluidas las tareas de limpieza de precisión requeridas en la investigación de baterías de iones de litio y de estado sólido. Las máquinas utilizan una tecnología compuesta de generación ultrasónica que controla con precisión los ultrasonidos de alta potencia para optimizar la cavitación en el medio líquido. Esto permite la eliminación selectiva de contaminantes de nivel micrométrico —residuos orgánicos y depósitos de partículas— de microporos, superficies curvas complejas y espacios estrechos, sin necesidad de un fregado mecánico agresivo.

Cada modelo está equipado con un sistema inteligente de control patentado que ajusta automáticamente los parámetros ultrasónicos para adaptarse a las características de la carga, garantizando que la energía acústica se enfoque y se transmita de forma constante al baño de limpieza. La salida ultrasónica puede ajustarse sin escalones del 10 % al 100 % en incrementos del 1 %, permitiendo al operador seleccionar la intensidad exacta necesaria para componentes delicados o depósitos persistentes. Una placa calefactora PTC integrada controlada por sensor NTC calienta el líquido de limpieza desde la temperatura ambiente hasta 80 °C, acelerando procesos de limpieza como la disolución, extracción y cinética de reacciones químicas. Una función de desgasificación seleccionable (funcionamiento intermitente con un intervalo máximo de 30 s) ayuda a eliminar el aire disuelto del baño, restaurando la intensidad completa de cavitación después de añadir líquido nuevo o tras un uso prolongado.

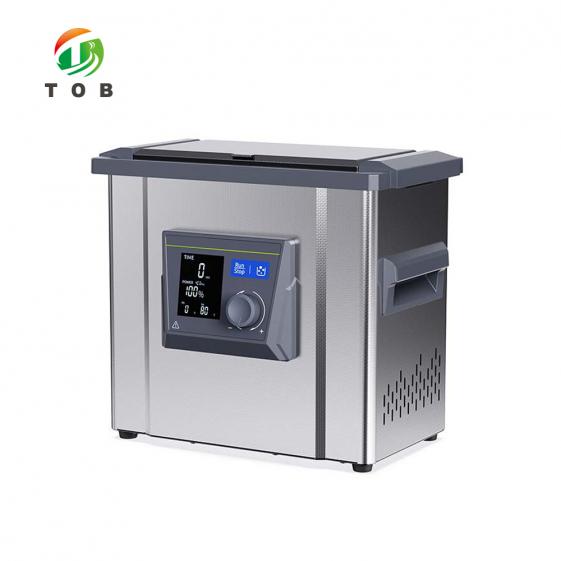

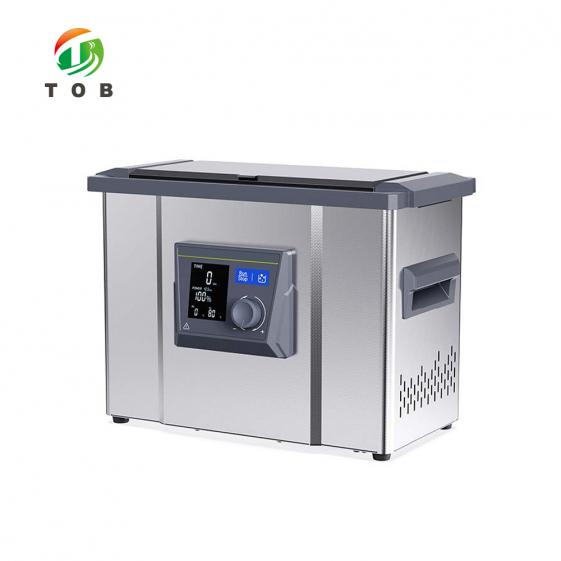

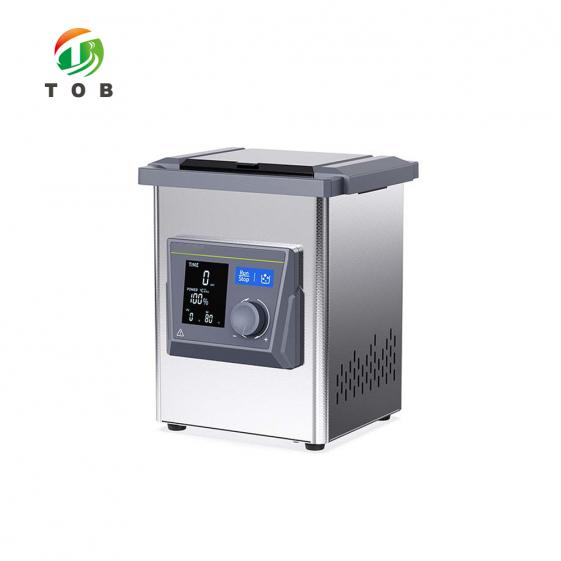

La serie incluye ocho modelos con capacidades de tanque de 2 L a 30 L y potencias de salida ultrasónica de 60 W a 720 W. Todos los modelos cuentan con una pantalla LCD retroiluminada de 3 pulgadas para supervisar en tiempo real la temperatura, el tiempo y la potencia. Los tanques están fabricados mediante prensado integral de acero inoxidable 304 (≥1,0 mm de grosor), sin juntas soldadas, proporcionando resistencia a un amplio rango de pH (3–12). Los modelos de 6 L o más están equipados con una válvula de drenaje de acero inoxidable 304 y una manguera de silicona para un vaciado seguro y controlado de soluciones calientes o químicamente agresivas.

Ideal para:

• Limpieza de componentes de celdas tipo moneda (carcasas, resortes, separadores), discos de electrodo y láminas colectoras de corriente antes del ensamblaje de la celda para eliminar aceites de corte, polvo y humedad adsorbida.
• Eliminación de residuos secos de pasta de electrodo de recipientes de mezcla, cuchillas dosificadoras, cabezales de recubrimiento por ranura y otros componentes de máquinas de recubrimiento de baterías.
• Enjuague posterior a la síntesis de pequeños lotes de polvos de cátodo o ánodo para eliminar sales residuales o tensioactivos orgánicos.
• Tareas generales de laboratorio como la desgasificación de disolventes HPLC, dispersión de nanomateriales y limpieza de cristalería e instrumentos pequeños.

¿No está seguro de qué capacidad de tanque se adapta a su carga de limpieza? Contacte con nuestros especialistas en equipos de laboratorio con el tamaño habitual de sus componentes y el volumen de trabajo. Le ayudaremos a seleccionar el modelo adecuado.

Dónde encaja la limpieza ultrasónica en la preparación de celdas de batería

En la investigación de baterías y la producción a pequeña escala, la limpieza de cada componente influye directamente en los resultados electroquímicos. La serie TOB-MUC-E se utiliza en varios puntos del flujo de trabajo:

• Limpieza del sustrato del electrodo: las láminas de aluminio y cobre, antes de recubrirse con pasta, pueden contener aceites de laminación o contaminantes ambientales. Un breve tratamiento ultrasónico con un disolvente adecuado puede mejorar la uniformidad superficial y la adhesión del recubrimiento.
• Preparación de componentes de la celda: las carcasas de celdas tipo moneda, resortes, separadores y juntas tóricas suelen suministrarse con lubricantes residuales de mecanizado. La limpieza ultrasónica en un baño calentado de detergente o disolvente elimina estos residuos sin rayar las superficies de sellado pulidas, ayudando a garantizar un sellado fiable de la celda y una resistencia interna uniforme.
• Mantenimiento de equipos de recubrimiento: las cuchillas dosificadoras, barras de coma y labios de matrices de ranura acumulan pasta de electrodo seca que puede afectar la calidad del recubrimiento. Sumergir estos componentes en un disolvente compatible dentro del baño ultrasónico desprende residuos de bordes y canales estrechos difíciles de alcanzar manualmente.
• Limpieza general de material de laboratorio: vasos de mezcla, jeringas y espátulas utilizadas con pastas a base de NMP o agua pueden limpiarse mediante ultrasonidos, reduciendo el riesgo de contaminación cruzada entre diferentes lotes de materiales.

Debido a que los parámetros de limpieza (potencia, temperatura y tiempo) pueden configurarse y variarse con precisión, la misma máquina puede manejar tanto membranas separadoras delicadas (con baja potencia) como piezas de equipos muy sucias (con alta potencia).

Cómo funciona el limpiador ultrasónico

La serie TOB-MUC-E genera y controla la energía ultrasónica según los siguientes principios, descritos por su fabricante:

1. Generación de ultrasonidos: La máquina emplea una tecnología compuesta de generación ultrasónica que convierte la energía eléctrica en vibraciones mecánicas de alta frecuencia (aproximadamente 40 kHz). Estas vibraciones se transmiten al líquido del tanque.
2. Efecto de cavitación: Las vibraciones de alta frecuencia crean ciclos alternos de alta y baja presión en el líquido. Durante la fase de baja presión, se forman burbujas microscópicas de vapor; durante la fase de alta presión, estas burbujas colapsan violentamente. Este proceso, conocido como cavitación, produce ondas de choque localizadas que desprenden partículas de suciedad de las superficies. El fabricante indica que el sistema está diseñado para optimizar la cavitación en el medio líquido, permitiendo la eliminación selectiva de residuos orgánicos y depósitos de partículas de geometrías complejas.
3. Control inteligente de potencia: Un sistema inteligente de control patentado supervisa las condiciones de carga y ajusta automáticamente los parámetros ultrasónicos para mantener la resonancia y una transferencia eficiente de energía. El usuario puede ajustar aún más la intensidad de cavitación modificando la potencia ultrasónica sin escalones del 10 % al 100 % en incrementos del 1 %.
4. Calentamiento y desgasificación: Un sensor de temperatura NTC y una placa calefactora PTC trabajan conjuntamente para calentar el líquido de limpieza hasta una temperatura establecida (hasta 80 °C), lo que puede acelerar la limpieza. Una función de desgasificación, cuando se activa, hace que los ultrasonidos pulsen a intervalos (máximo de 30 s entre pulsos), permitiendo que el aire disuelto escape del líquido para que la eficiencia de cavitación se restablezca después de llenar el baño nuevamente o tras un uso prolongado.

Características principales

Las siguientes características son indicadas por el fabricante y son comunes a la serie TOB-MUC-E.

1. Pantalla LCD de alta definición - Una pantalla LCD retroiluminada de 3 pulgadas muestra información de funcionamiento en tiempo real —temperatura, tiempo restante y nivel de potencia— para que el usuario pueda supervisar el proceso de limpieza de un vistazo.
2. Tanque de acero inoxidable 304 sin juntas - El tanque interior está formado a partir de una sola lámina de acero inoxidable 304 (≥1,0 mm) mediante prensado integral, sin juntas soldadas. Resiste un amplio rango de pH (3–12) y está diseñado para soportar un uso prolongado sin deformarse. Este diseño es esencial para laboratorios de baterías que utilizan diversos agentes de limpieza, desde detergentes alcalinos suaves hasta disolventes orgánicos.
3. Ajuste de potencia ultrasónica sin escalones (10 %–100 % en incrementos del 1 %) -La salida ultrasónica puede ajustarse con precisión, lo que permite al usuario seleccionar la intensidad exacta necesaria para diferentes tareas de limpieza: baja potencia para películas separadoras delicadas o componentes pequeños, alta potencia para eliminar lodos secos persistentes de los equipos de recubrimiento.
4. Calentamiento PTC controlado por NTC (RT–80 °C) -Un sensor NTC controla la temperatura del líquido mientras que una placa calefactora cerámica PTC proporciona un calentamiento uniforme. El calentamiento controlado acelera la disolución de contaminantes solubles y aumenta la eficacia de muchos productos químicos de limpieza.
5. Función de desgasificación -Esta función (funcionamiento intermitente, intervalos máximos de 30 s) ayuda a eliminar el aire disuelto de las soluciones de limpieza nuevas, garantizando que la cavitación ultrasónica funcione a plena intensidad desde el inicio del ciclo.

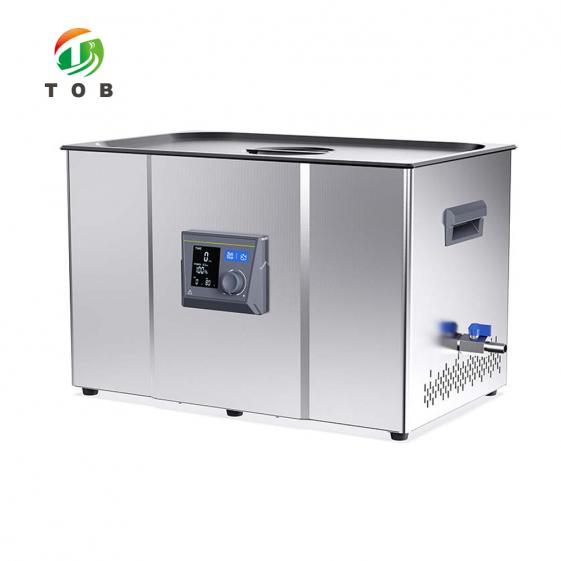

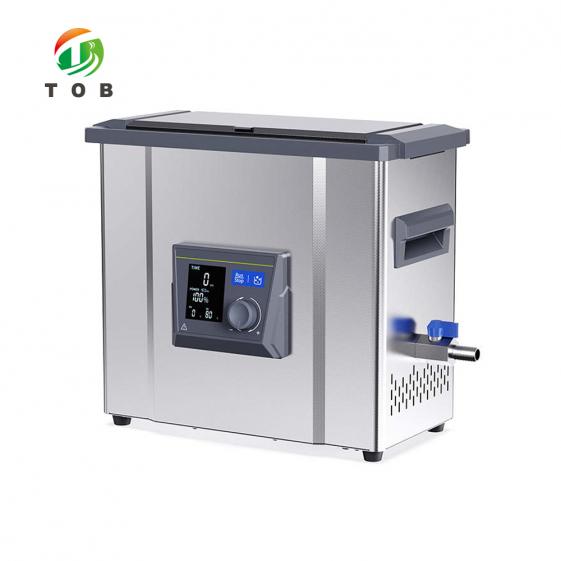

6. Válvula de drenaje de acero inoxidable 304 (modelos ≥ 6 L) -En el TOB-MUC-60E y las unidades superiores, una válvula de drenaje de acero inoxidable 304 con caudal ajustable y una manguera de silicona incluida permite al operador drenar de forma segura líquidos calientes o químicamente agresivos directamente en un recipiente de residuos, evitando la necesidad de inclinar la máquina o sifonar manualmente el baño.
7. Construcción robusta y circuitos avanzados -El fabricante indica que el diseño electrónico utiliza tecnología de chips importados y una disposición avanzada de circuitos que mejora la eficiencia de conversión de la energía eléctrica en salida ultrasónica, contribuyendo al ahorro energético general.

Especificaciones técnicas completas

La siguiente tabla proporciona los parámetros técnicos de los ocho modelos de la serie TOB-MUC-E.

Preguntas comunes sobre el uso de la serie TOB-MUC-E en laboratorios de baterías

P1: ¿Se puede utilizar el limpiador ultrasónico con disolventes orgánicos como NMP o etanol?
Sí, el tanque de acero inoxidable 304 es resistente químicamente a muchos disolventes orgánicos. Sin embargo, el usuario debe seguir prácticas seguras de laboratorio para disolventes inflamables. Utilice la función de calentamiento con precaución y solo a temperaturas muy por debajo del punto de inflamación del disolvente. Colocar el disolvente en un recipiente secundario (vaso de precipitados) dentro de un tanque lleno de agua es un método común para reducir aún más el riesgo.

P2: ¿Qué nivel de potencia ultrasónica se debe utilizar para limpiar láminas delgadas de electrodos o separadores?
Comience con un ajuste de potencia bajo (10 %–30 %) y un tiempo de limpieza corto. El ajuste continuo permite un control muy preciso; el usuario puede aumentar gradualmente la potencia hasta observar una limpieza eficaz, evitando al mismo tiempo cualquier daño mecánico a la lámina o película. Siempre pruebe primero con una pequeña pieza.

P3: ¿Cómo funciona la función de desgasificación y cuándo debe utilizarse?
El modo de desgasificación activa y desactiva los ultrasonidos en pulsos (intervalo máximo de 30 s), permitiendo que el aire disuelto ascienda y escape del líquido. Se recomienda ejecutar un ciclo de desgasificación cada vez que se añada una solución de limpieza nueva o cuando el baño no se haya utilizado durante un periodo prolongado, ya que el gas disuelto amortigua la cavitación y reduce la eficiencia de limpieza.

P4: ¿Es necesario utilizar la función de calentamiento o el limpiador puede funcionar a temperatura ambiente?
El calentamiento es opcional. Muchas soluciones de limpieza funcionan eficazmente a temperatura ambiente. El calentamiento es beneficioso cuando la actividad del agente de limpieza depende de la temperatura o cuando se disuelven residuos secos de lodo. El usuario puede establecer la temperatura deseada y el controlador la mantendrá.

¿Listo para añadir una limpieza ultrasónica constante y ajustable a su flujo de trabajo de laboratorio de baterías? Solicite una cotización para la serie TOB-MUC-E en el tamaño de tanque que se adapte a su aplicación. Para obtener asesoramiento sobre la selección del modelo adecuado o la configuración de un protocolo de limpieza, contacte con nuestro equipo de equipos de laboratorio.
