Kit de carcasa de celda cilíndrica 14500

Kit de carcasa para celda cilíndrica 14500 - TOB-14500-C-1

Descripción general del producto y aplicaciones ideales

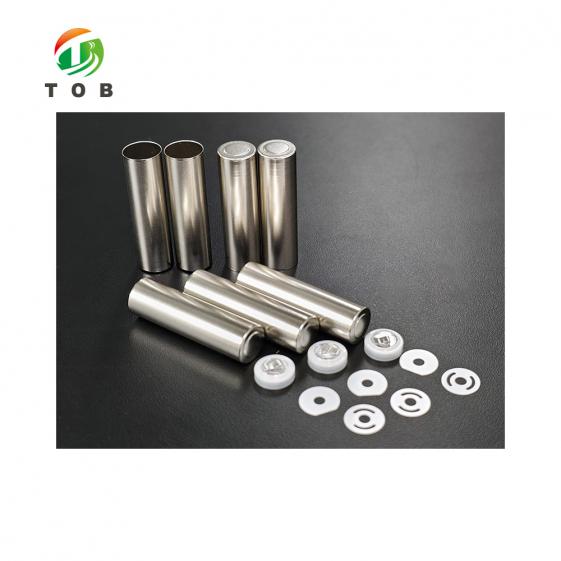

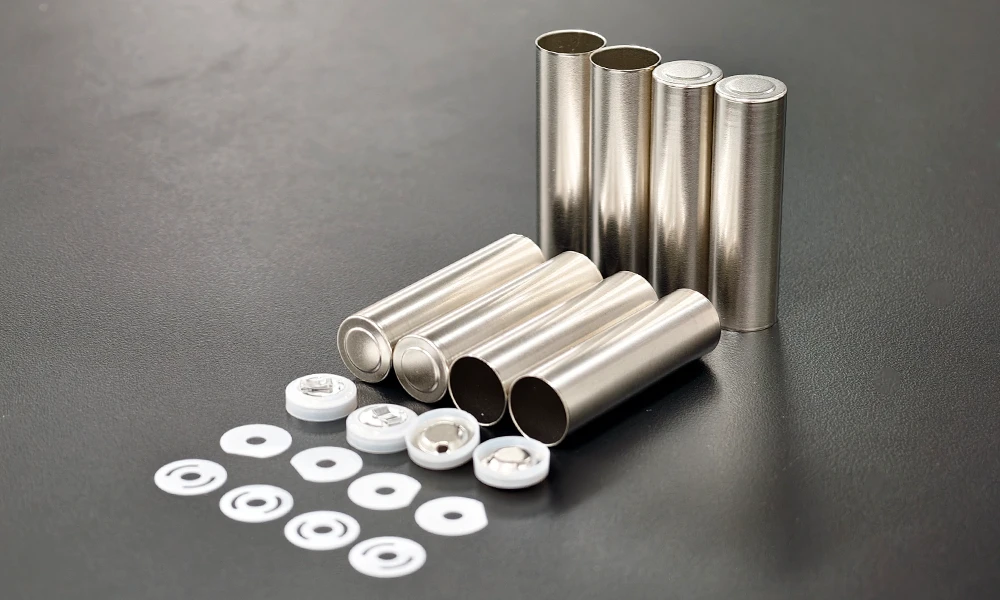

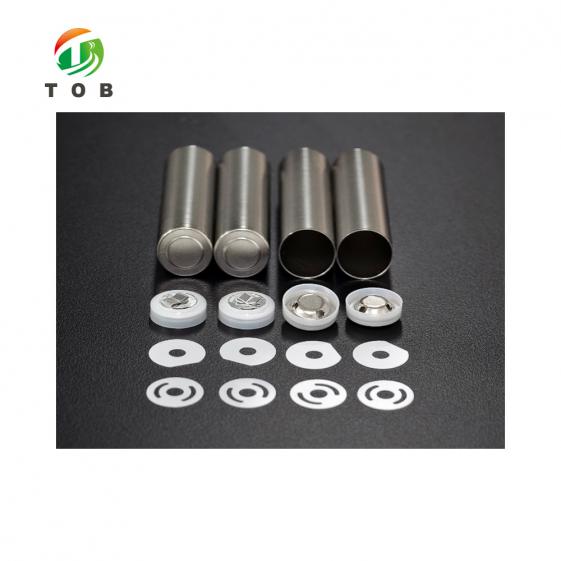

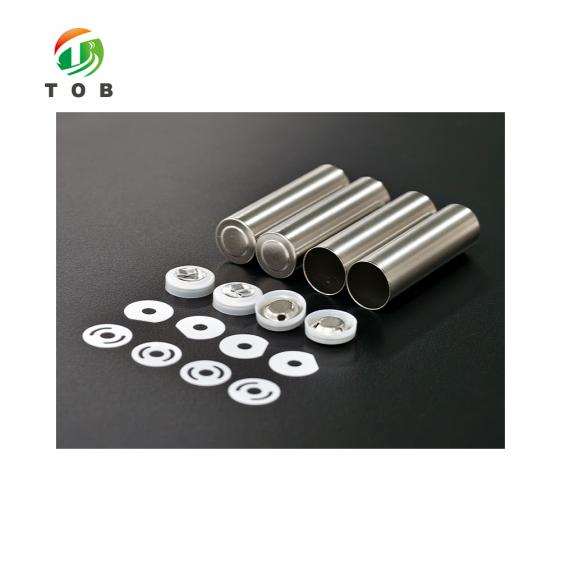

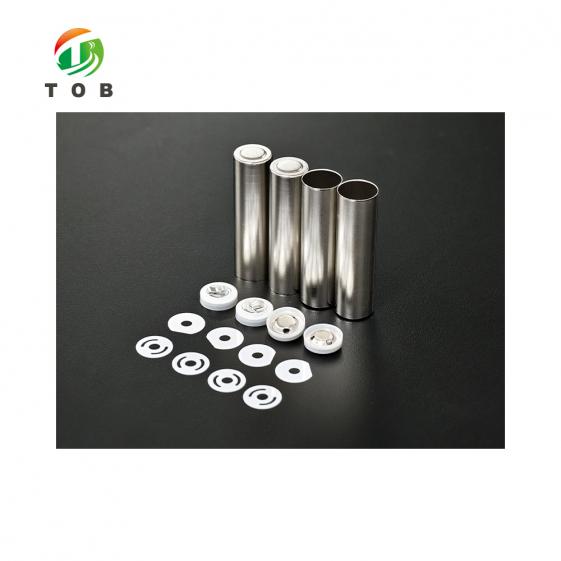

El TOB-14500-C-1 es un kit de hardware a juego para construir celdas cilíndricas 14500 (14 mm × 50 mm). Cada juego contiene una carcasa de acero japonés niquelado, una tapa antiexplosiva y las juntas aislantes superior e inferior que las acompañan. Los kits se suministran en bolsas de 100 juegos.

La tapa viene con una lengüeta de aluminio ya soldada en su lugar (7 mm × 3 mm × 0.15 mm), por lo que el paso de unir una lengüeta a la tapa se elimina de su proceso. La tapa tiene una resistencia interna nominal de ≤ 0.5 mΩ y su válvula de seguridad se abre a 3.2 ~ 4.0 MPa.

Ideal para:

• Construcción de celdas cilíndricas 14500 (14 mm × 50 mm)
• Construcciones que requieren carcasa, tapa y ambas juntas aislantes de un mismo juego a juego
• Rutas de ensamblaje que desean eliminar el paso de unión de lengüeta a tapa
• Series de cientos de celdas, coincidiendo con el suministro de 100 juegos por bolsa
• No apto para otros formatos: este kit solo se ajusta a celdas 14500. Para 18650, 21700 o 4680, utilice la carcasa indicada para ese formato.

¿Está construyendo una celda 14500? Díganos su método de soldadura de tapa y confirmaremos si la lengüeta de aluminio pre-soldada de 7 × 3 × 0.15 mm funciona para ello.

Dónde encaja el kit de carcasa en el ensamblaje de celdas cilíndricas

El kit de carcasa se consume en el paso de ensamblaje, después de que la pila de electrodos se enrolla y antes de que se cierre la celda. En una línea de celdas cilíndricas, se sitúa en el paso 3 a continuación:

1. Preparación de electrodos: recubrimiento, laminado y corte
2. Enrollado del electrodo y el separador en el "jelly roll"
3. El kit de carcasa se utiliza aquí — inserte el "jelly roll" en la carcasa, coloque las juntas superior e inferior y ajuste la tapa antiexplosiva
4. Soldadura de tapa: la lengüeta de aluminio pre-soldada es a lo que se conecta el paso de soldadura
5. Ranurado y llenado de electrolito
6. Sellado, limpieza y formación / clasificación

Características técnicas clave del TOB-14500-C-1

1. Construcción de la carcasa

• Acero japonés niquelado: la carcasa está formada de acero japonés con un niquelado, lo que proporciona una superficie exterior soldable y resistente a la corrosión para el ensamblaje de celdas cilíndricas.
• Formato 14500: dimensionado para celdas 14500 (14 mm × 50 mm).

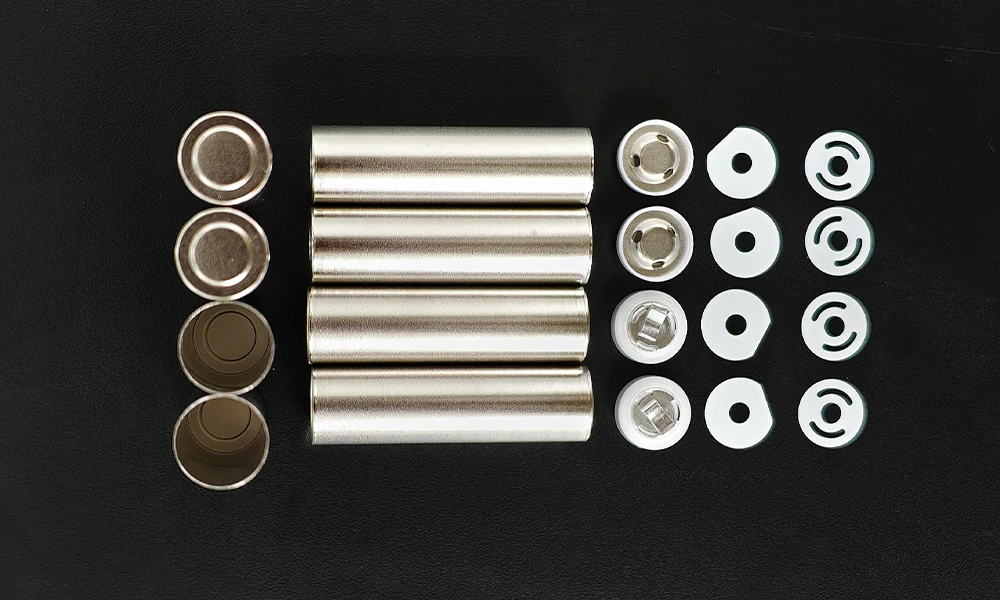

2. Tapa y lengüeta pre-soldada

• Tapa antiexplosiva: equipada con una válvula de seguridad que se abre a 3.2 ~ 4.0 MPa para liberar la presión interna.

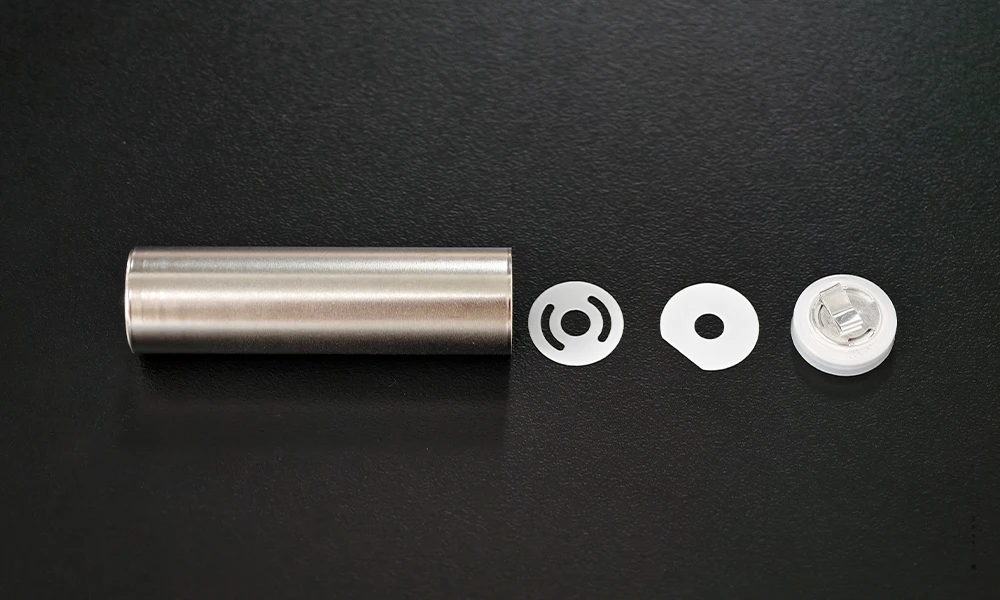

• Lengüeta de aluminio pre-soldada: 7 mm × 3 mm × 0.15 mm, soldada a la tapa antes de la entrega. Esta es la principal diferencia práctica respecto a comprar una carcasa y una tapa por separado: la operación de unión de lengüeta a tapa no tiene que configurarse en su línea.
• Resistencia interna de la tapa: ≤ 0.5 mΩ, por lo que la tapa añade una resistencia en serie pequeña y conocida a la celda.

3. Integridad del kit y embalaje

• Consumibles a juego: la carcasa, la tapa, la junta superior y la junta inferior se suministran juntas, por lo que una bolsa cubre las cuatro posiciones.
• Embalaje estándar: 100 juegos por bolsa.

Especificaciones técnicas completas

1. Contenido del kit y carcasa

2. Especificaciones de la tapa

Guía de selección: Cómo hacer coincidir la carcasa con su formato de celda

El kit de carcasa no se adapta a diferentes formatos; la carcasa, la tapa y las juntas están hechas para un solo formato. Utilice el formato que coincida con la celda que está construyendo:

Recomendaciones prácticas de funcionamiento

• Cuente antes de comenzar una ejecución: una bolsa contiene 100 juegos, y cada juego debe cubrir cuatro posiciones. Cuente la bolsa frente al tamaño de ejecución planificado antes de abrirla, porque una junta faltante detiene el ensamblaje a mitad de la ejecución.
• Confirme la lengüeta antes de liberar el enrutamiento: debido a que la lengüeta de aluminio está pre-soldada, verifique que su paso de soldadura de tapa esté configurado para unirse a una lengüeta de aluminio de 7 mm × 3 mm × 0.15 mm en lugar de soldar una lengüeta sobre la tapa misma.
• Alinee el rango de la válvula con sus límites de prueba: la válvula de la tapa se abre a 3.2 ~ 4.0 MPa; asegúrese de que los límites de presión utilizados en su prueba de celda y plan de aceptación sean consistentes con ese rango.
• Coloque ambas juntas: el kit proporciona una junta de aislamiento superior y una inferior; ambas posiciones deben estar ocupadas, así que verifique que la hoja de instrucciones en su línea refleje dos juntas por juego.

Preguntas frecuentes de ingeniería

P1: ¿Por qué la lengüeta de aluminio está soldada a la tapa antes de la entrega?

Para que la operación de unión de lengüeta a tapa no tenga que existir en su línea. Usted recibe una tapa que ya lleva una lengüeta de aluminio de 7 mm × 3 mm × 0.15 mm, lo que deja solo la soldadura restante en la tapa como su paso de proceso.

P2: ¿Cómo elijo entre este kit y las carcasas 18650 o 21700?

Solo por formato de celda: las piezas no son intercambiables. Si su celda es 14500 (14 mm × 50 mm), este kit es el adecuado. Si es 18650 o 21700, utilice la carcasa fabricada para ese formato. La decisión la toma la celda que está construyendo, no la capacidad o la aplicación.

P3: ¿Qué me dice el valor de 3.2 ~ 4.0 MPa sobre la tapa?

Es la presión a la que se abre la válvula de seguridad de la tapa para liberar la presión interna. Trátelo como el umbral de apertura de la tapa cuando establezca los límites de presión para sus criterios de prueba y aceptación de celdas.

P4: ¿Qué significa en la práctica una resistencia interna de la tapa ≤ 0.5 mΩ?

Es la resistencia aportada por la tapa misma. Un valor tapado de ≤ 0.5 mΩ significa que la tapa añade solo una resistencia en serie pequeña y limitada a la celda, lo cual es importante cuando compara lecturas de resistencia interna entre construcciones o entre lotes de tapas.

P5: ¿Qué no está incluido en el kit?

El kit cubre solo el hardware de la celda: carcasa, tapa, junta superior y junta inferior. El conjunto de electrodos, el separador, el electrolito y cualquier otro componente de la celda no forman parte de él.

¿Necesita el kit 14500 en una cantidad o configuración que no sea estándar? Envíenos su volumen de construcción y método de soldadura de tapa.

tob.amy@tobmachine.com | +86 181 2071 5609

Revisado por: Pinery Gong, Ingeniero Principal — proceso de ensamblaje de baterías e ingeniería de rendimiento, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. ｜ Última actualización: 2026-10-12
