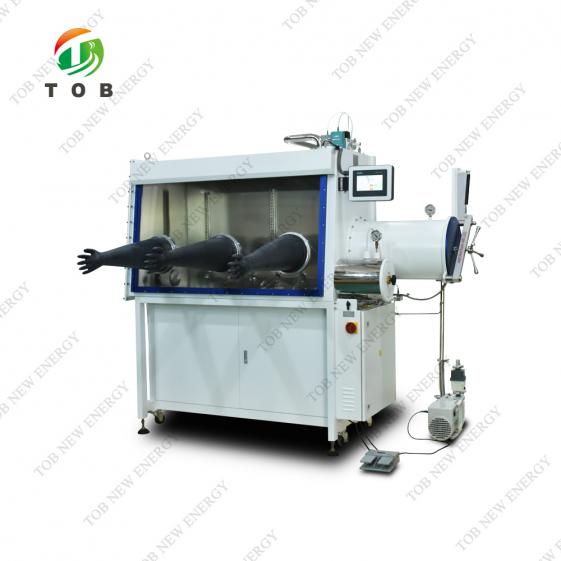

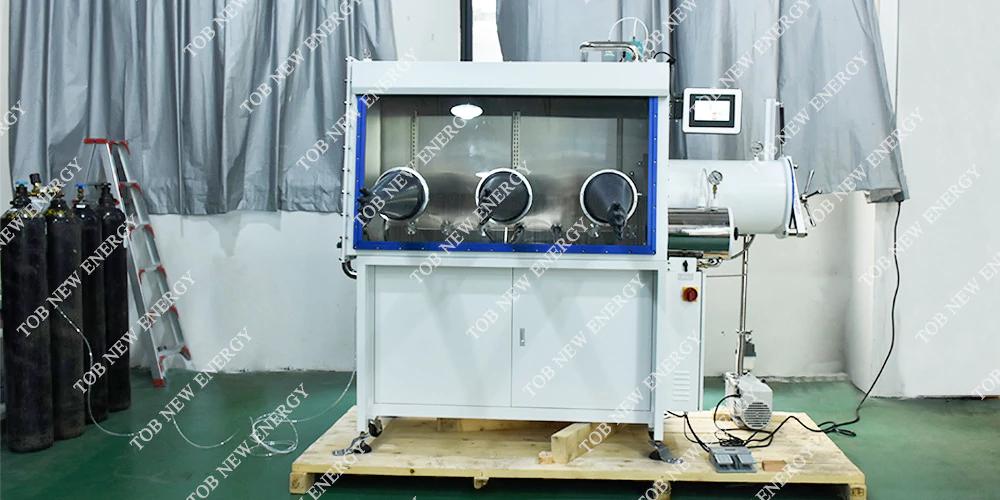

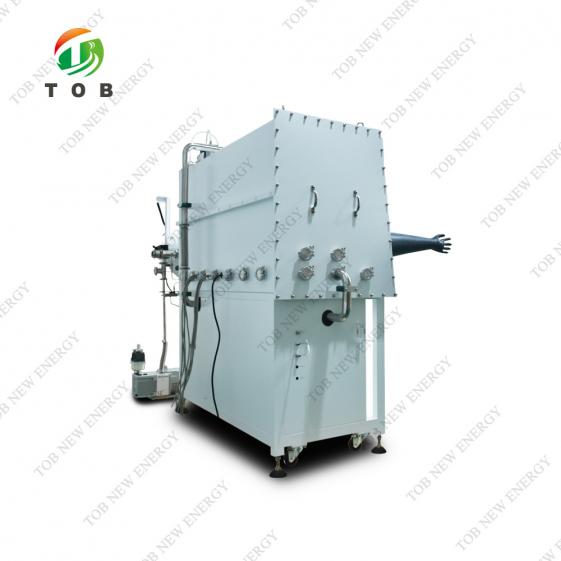

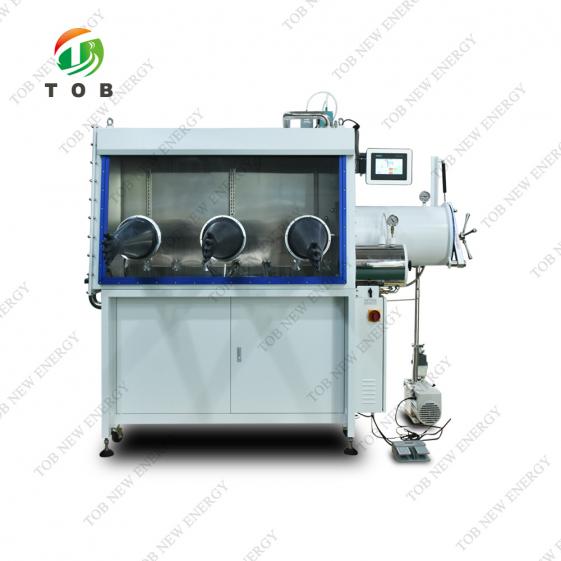

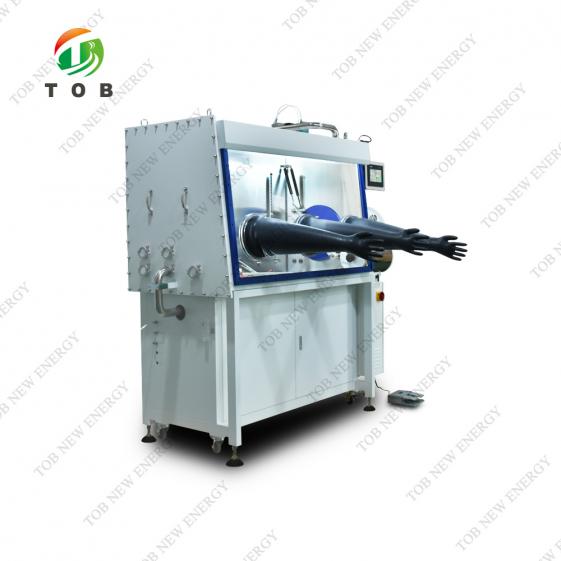

Caja de guantes para 3 guantes con función de calefacción
Presupuesto
1. Modelo: TOB-GB-1500-S1-T1
Universal (1500/750/900)
Caja de guantes para 3 guantes, operación por un solo lado, integrada con una unidad de purificación de una sola columna, control de operación mediante pantalla táctil PLC, bomba de vacío, soporte, caja cerrada, con superficie de operación inclinable y ventana frontal de vidrio de seguridad desmontable. En condiciones normales, es decir, temperatura constante de 20 °C, atmósfera estándar y gas inerte al 99,999 %.
Índice de agua y oxígeno inferior a 1 ppm.
2. Funciones de la guantera:
Ciclo cerrado
- El gas en la guantera circula en un circuito cerrado a través del intercambiador de circulación y purificador para eliminar continuamente agua y oxígeno.
Control automático de la regeneración
- Los materiales de eliminación de agua y oxígeno se pueden regenerar y el proceso de regeneración está controlado por el programa.
Limpieza automática
- La disposición de la atmósfera en el interior de los guantes de caja se completa mediante válvulas de limpieza controladas automáticamente.
Control de presión de la caja
- La presión dentro de la guantera está controlada automáticamente por PLC, y la presión de trabajo se puede configurar libremente dentro de +/- 15 mbar. Protección automática del sistema por encima de +/- 16 mbar.
Control automático de la bomba de vacío
- Es necesario que la bomba de vacío se encienda automáticamente cuando sea necesario.
3. Configuración básica
* 1 juego de caja de acero inoxidable 304, resistente al ácido, espesor: 3 mm
* 1 cámara de transición de vacío de acero inoxidable, φ360*L600mm, lado derecho
* 1 cámara de transición pequeña de acero inoxidable, φ150*L300mm, 150 ℃, lado derecho
* 1 ventana frontal con 3 puertos para guantes.
* 6 piezas de guantes de caucho butílico.
* 1 juego de sistema de iluminación
* 1 juego de ventilador de circulación de alto rendimiento, equipado con conversión de frecuencia
* 1 juego de control PLC y sistema operativo de pantalla táctil
* 1 juego de sistema de purificación
* 1 juego de bomba de vacío
* 1 juego de analizador de agua
* 1 juego de analizador de oxígeno
* 1 juego de adsorbedor de disolvente orgánico
* 1 interfaz de alimentación dentro de la caja
*
Interfaz de respaldo 6 KF40
* 1 soporte y cama nido
* 1 pedal
* 10 piezas Brida ciega
* 2 piezas de cubierta de puertos para guantes
4. Parámetros tecnológicos
|
Artículo
|
Parámetro
|
|
Guantera
|
Caja
|
Tamaño de la caja: (largo x ancho x alto) = 1500 × 750 × 900 mm
Material de la caja: acero inoxidable 304, espesor 3 mm.
Superficie interior: tratamiento de trefilado de alambre de acero inoxidable
Superficie exterior: pintura, blanca.
|
|
Ventana delantera
|
Ventanas abatibles,
Vidrio templado de seguridad transparente, espesor 8 mm
La ventana de vidrio adopta una estructura de ventana con brida de junta tórica sólida (método de sellado al vacío).
1. La brida de la ventana se corta en forma de anillo rectangular utilizando una placa sólida y gruesa, con alta resistencia, resistencia al impacto y a la deformación por compresión, las ranuras de sellado se pueden abrir.
2. La ventana de brida general y la ranura de sellado anular se forman con un gran centro de mecanizado de pórtico, y la planitud de la superficie de soporte de sellado y la superficie inferior de la ranura de sellado es ＜0,1 mm/m.
3. La ventana de la brida y el cuerpo de la caja se sueldan de forma continua y se realizan pruebas no destructivas en las soldaduras para garantizar que no haya fugas en los puntos de soldadura.
4. Se utiliza el método de sellado al vacío con un anillo de sellado tipo "O" integrado en la ranura. El anillo de sellado no presenta costuras, lo que garantiza una alta fiabilidad de sellado y una baja tasa de fugas, que es <0,0006 vol%/h.
5. Adecuado para sellar ventanas y puertas de equipos de vacío.
|
|
Puertos para guantes
|
El material es aleación de aluminio, junta tórica,
Fácil de mantener y buen rendimiento de sellado.
|
|

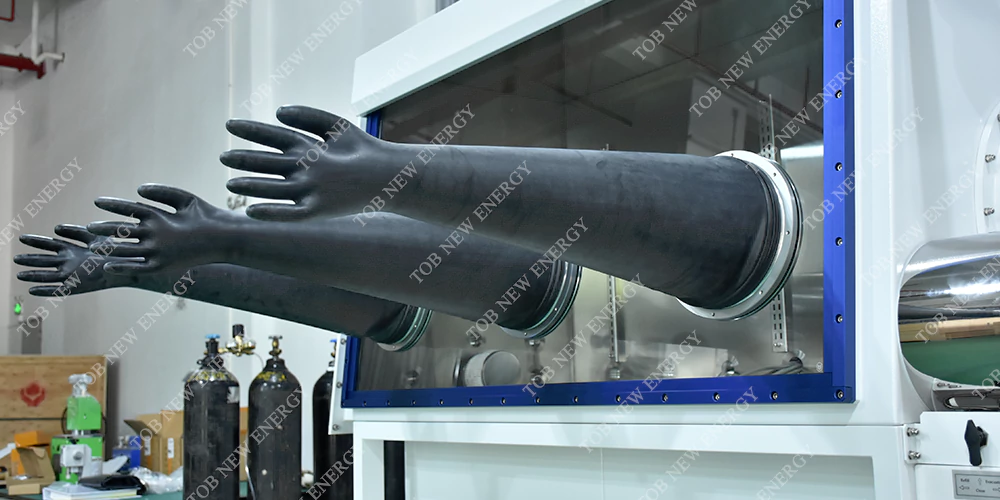

Guantes
|
Caucho de butilo, Ø 8", longitud 32"
|
|

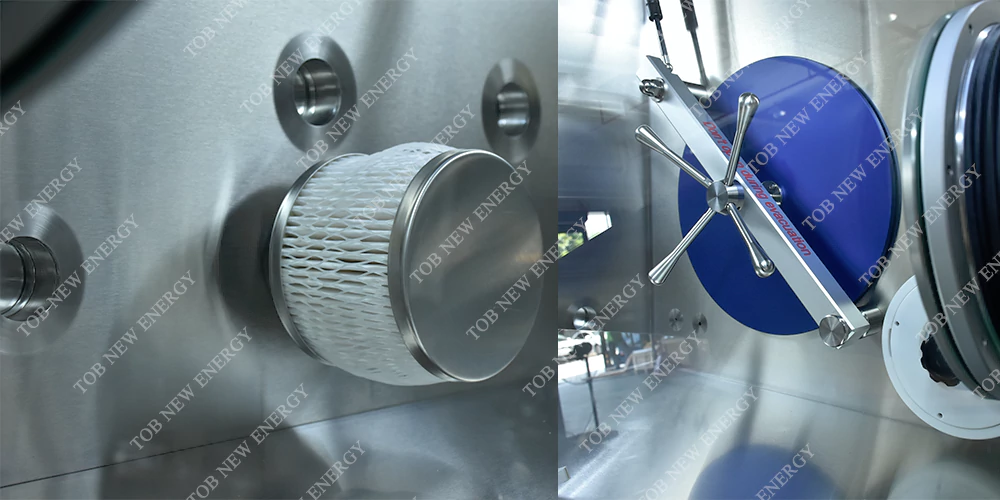

Filtrar:
|
0,3 micras, 1 entrada de gas y 1 salida de gas
Personalizar:según el dibujo final.
|
|
Estante
|
Acero inoxidable, 3 capas.
|
|
Iluminación
|
Luces LED, instaladas delante de cada ventana de vidrio.
|
|
Conector
|
Interfaz de respaldo 6 piezas, DN 40 KF, (si necesita agregar más, puede personalizarlo)
Interfaz de alimentación 1 pieza (220 V)
|
|

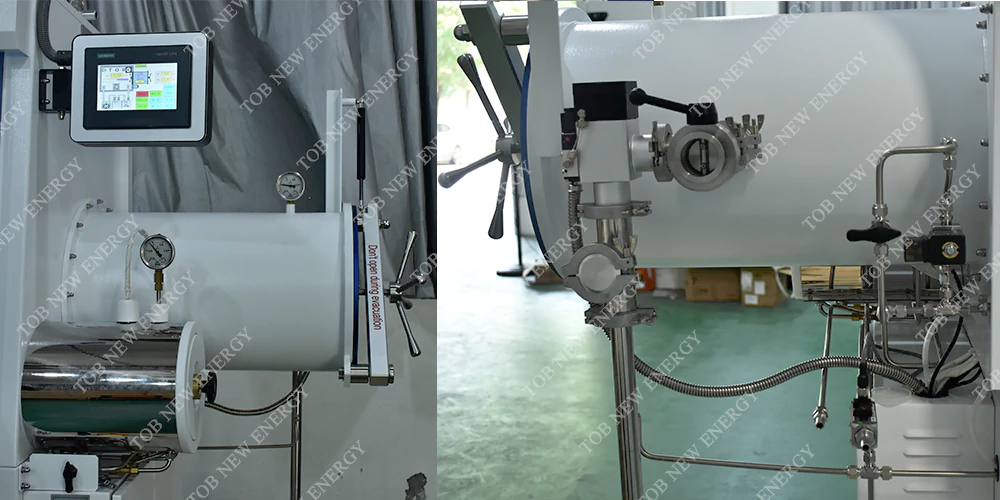

Gran antecámara
|
Cámara
|
Tamaño: Ø 360 mm, longitud 600 mm
Material: acero inoxidable 304
Superficie: proceso de trefilado de la superficie interior, pintura de la superficie exterior (blanca)
|
|
Accesorio
|
Bandeja deslizante: acero inoxidable 304
Puerta: puerta doble, material de aluminio anodizado, espesor 10 mm, funcionamiento vertical, con mecanismo de elevación.
Manómetro: Pantalla analógica
|
|
Control
|
Operación automática de la pantalla táctil de la válvula solenoide
|
|
Pequeña antecámara
|
Cámara
|
Tamaño: diámetro 150 mm, longitud 300 mm.
Material: acero inoxidable 304
Superficie: interior: proceso de trefilado, exterior: pintura (blanca)
|
|
Accesorio
|
Configuración estándar: bandeja de cabina pequeña, 304SS
Puerta: puerta doble, bloqueo de rosca
Manómetro: Pantalla analógica
|
|
Control
|
Operación manual de válvula manual
|
|
Calefacción
|
Modo de calentamiento: Se calienta en un tubo calefactor con brida refrigerada por agua.
Temperatura de calentamiento: ≤150 ℃
Potencia de calentamiento: ≤2000W
Control de calefacción: pantalla del medidor, puede configurar la temperatura de calentamiento y el tiempo de calentamiento. Función de configuración de control de temperatura inteligente PID, control de temperatura preciso.
|
|
Sistema de circulación de purificación de gases
|
Columna de purificación
|
Función: sellado de gas, eliminar agua, eliminar oxígeno.
Material del contenedor: acero inoxidable 304
Materiales de purificación: catalizador de cobre: 5 kg, tamiz molecular: 5 kg
Capacidad de purificación: oxígeno: 60L, agua: 2Kg
Indicadores de agua y oxígeno: menos de 1 ppm
|
|
Sistema circulatorio
|
Gas de trabajo: nitrógeno, argón.
Capacidad de reciclaje: caudal de ventilador integrado 90m³/h, instalación de conversión de frecuencia
|
|
Regeneración
|
Operación: El PLC controla automáticamente el proceso de regeneración.
Gas de regeneración: gas de trabajo mezclado con gas hidrógeno (hidrógeno 5-10%).
|
|
bomba de vacío
|
Bomba de paletas rotativas de 12 m³/h, con filtro de neblina de aceite, control de vibración del aire
|
|
válvulas
|
Válvula principal: DN 40 KF, válvula angular accionada eléctricamente
Válvula de control: válvula electromagnética integrada (asiento de válvula integrado de acero inoxidable, columna única integrada para seis válvulas)
|
|
Sistema de control
|
Función
|
Incluye autodiagnóstico, características de arranque automático con apagado, con control de presión y función adaptativa.
Control automático, control de ciclo, protección con contraseña.
Pantalla táctil del PLC SIEMENS
|
|
Control de presión
|
Caja de control, presión de la cámara de transición, presión de trabajo del gabinete +/- 15 mbar se puede configurar libremente, más allá de +/- 16 mbar sistema de protección automática
|
|
Pedal
|
Controla la presión de la caja, fácil de operar el boost y el buck
|
|
Sistema de visualización
|
Utilizando la pantalla táctil del PLC Siemens, se muestra el estado de funcionamiento, la presión de la caja, los registros del sistema, etc.
|
|
Control del sistema de vacío
|
Bomba de vacío, puede iniciarse manualmente o a través del PLC, flujo 12m³/h, vacío de la cámara de transición y mantener el equilibrio de presión de la caja, límite de vacío de la bomba de vacío ≤ 2x10-1pa
|
|
Analizador de agua
|
Rango de medición: 0 ~ 500 ppm
Precisión: 0,1 ppm
Adopte el sensor P2O5, amplia gama de aplicaciones, especialmente para la fabricación de litio y metal orgánico y otros usuarios, la sonda de agua se puede limpiar mediante el proceso de regeneración para restaurar el estado inicial, se puede reutilizar
|
|
Analizador de oxígeno
|
Rango de medición: 0 ~ 1000 ppm
Precisión: 0,1 ppm
La salida del analizador está conectada al PLC, y los valores medidos se muestran en la pantalla táctil (PPM), y se pueden configurar valores de alarma.
Usando batería electroquímica, sensibilidad ultra alta, rango de detección ultra amplio, respuesta rápida.
|
|
Adsorbedor rápido de disolventes orgánicos
|
Tamaño: Ø 238 mm, altura 407 mm, material: acero inoxidable 304 de 3 mm de espesor, relleno con material de adsorción activado de alta eficiencia (carbón activado + alúmina). Conectado a la tubería de circulación principal, el gas circulante pasa primero por el adsorbedor, adsorbiendo principalmente gases orgánicos volátiles. El material adsorbente se reemplaza rápida y fácilmente. Tras reemplazar el carbón activado, se puede aspirar la columna de adsorción para eliminar el aire y evitar la contaminación de la atmósfera de alta pureza de la caja.
|
|
Punto de personalización:
|
1. El cable de la abrazadera pasa directamente por el puerto KF40 y se llena con pegamento.
2.Sistema de control y derivación manual para antecámara grande
|
5. Norma de aceptación y condiciones de instalación:
Estándar de aceptación: En condiciones estándar, es decir, temperatura constante de 20 ℃, una presión atmosférica estándar, fuente de gas inerte del 99,999 % y funcionamiento en caja vacía, el índice de oxígeno del agua es inferior a 1 ppm.
6. Condiciones de instalación:
(1) Botella de gas argón puro*3 (también se puede utilizar gas nitrógeno/helio): Pureza del 99,99 %
(2) Gas argón de alta pureza*1 botella (también se puede utilizar gas nitrógeno/helio): Pureza
(3) 1 botella de gas argón-hidrógeno (también se puede utilizar una mezcla de nitrógeno-hidrógeno o una mezcla de gas helio-helio)
- El contenido de hidrógeno es del 5%~10%, el resto es argón de alta pureza (o nitrógeno de alta pureza).
- ¡El gas de 1 2 3 debe mantenerse igual!
(4) Válvula reductora de presión para cilindros de gas de trabajo*1
- El rango de presión del manómetro principal es ＞15 Mpa, el rango de presión del manómetro secundario es 0-1 Mpa (o puede leer con precisión 0,4-0,6 Mpa)
(5) Válvula reductora de presión para cilindro de gas de regeneración*1
- El rango de presión del manómetro principal es ＞15 Mpa y el rango de presión del manómetro secundario es 0-0,5 Mpa (o puede leer con precisión 0,05-0,08 Mpa).
- La rosca de interfaz de la válvula reductora de presión debe ser consistente con el cilindro de gas mixto argón-hidrógeno.
