Bote y tapa de celda de supercondensador 3050

Vaso y tapa para celda de supercondensador 3050 - TOB-3050-Al

Descripción general del producto y aplicaciones ideales

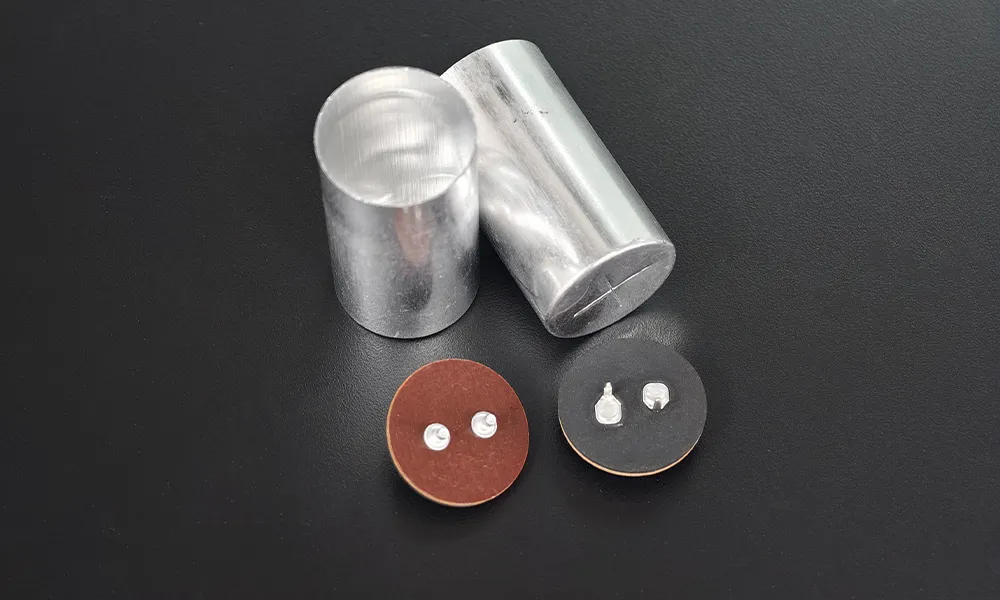

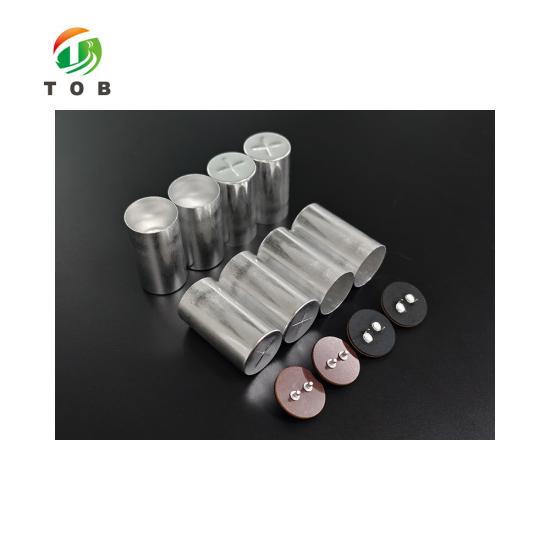

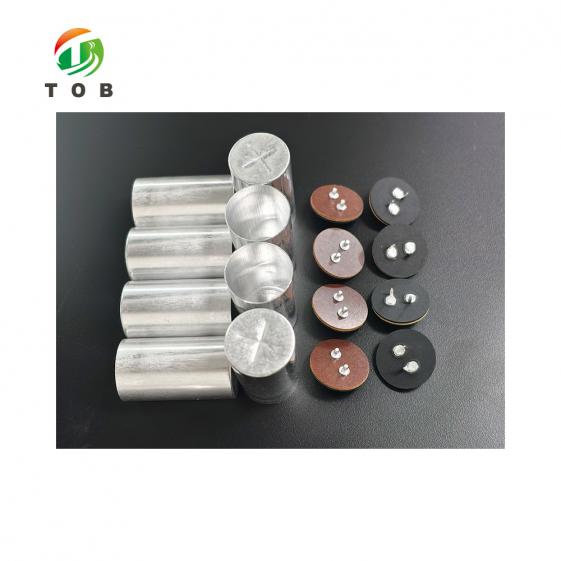

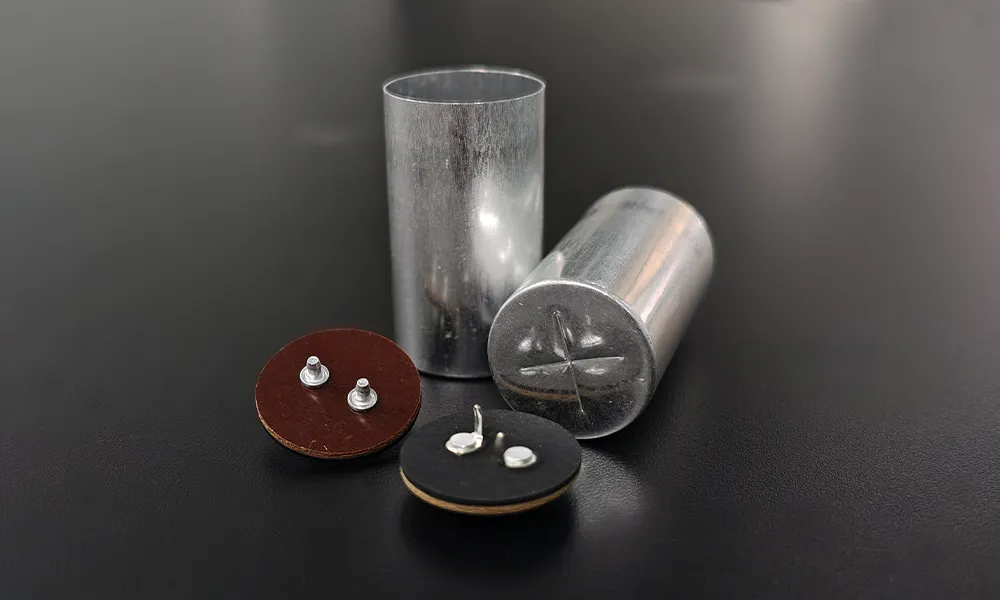

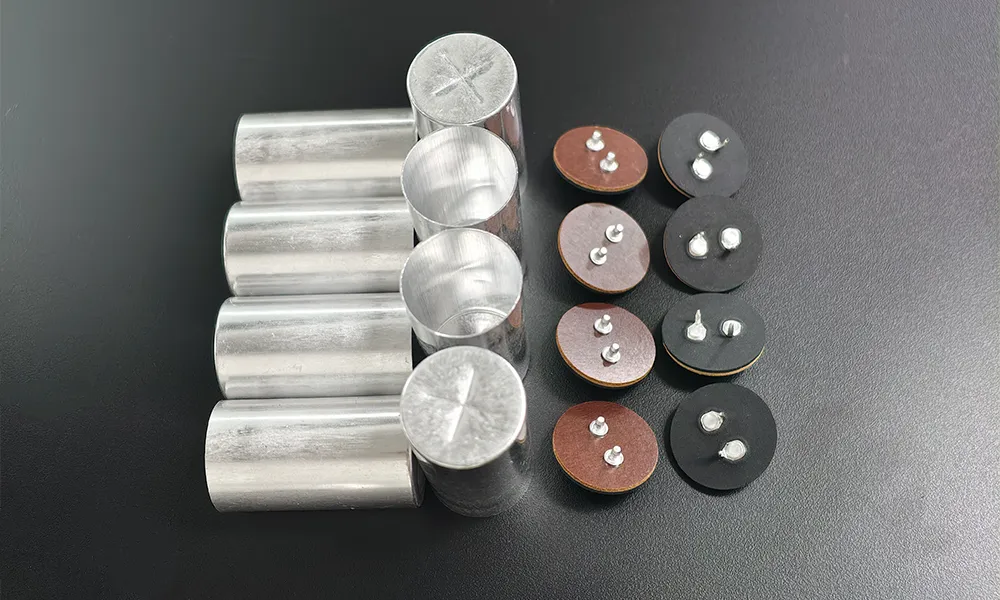

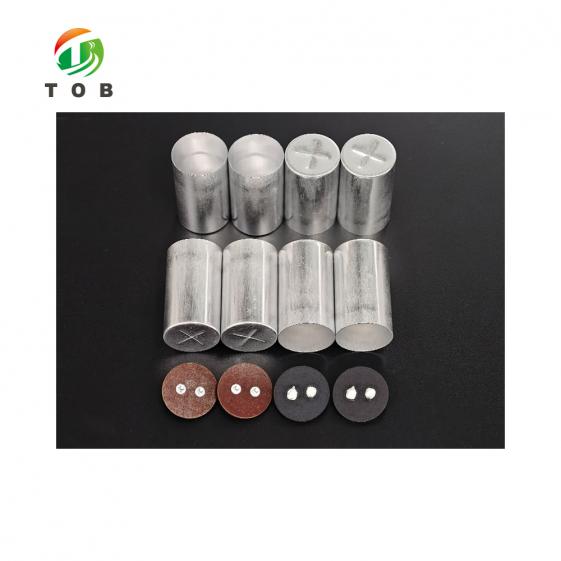

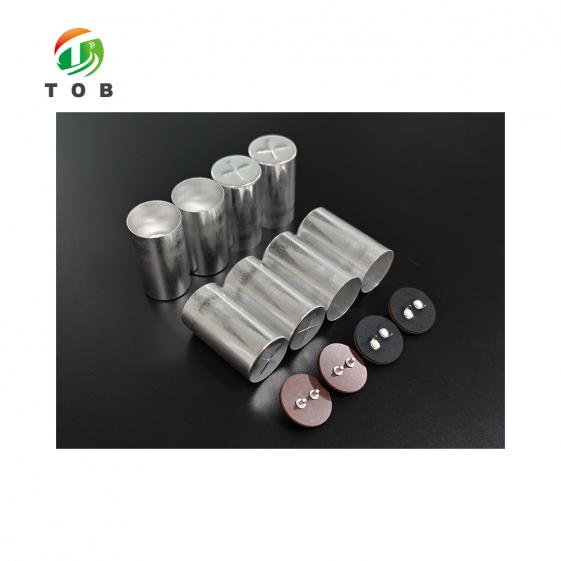

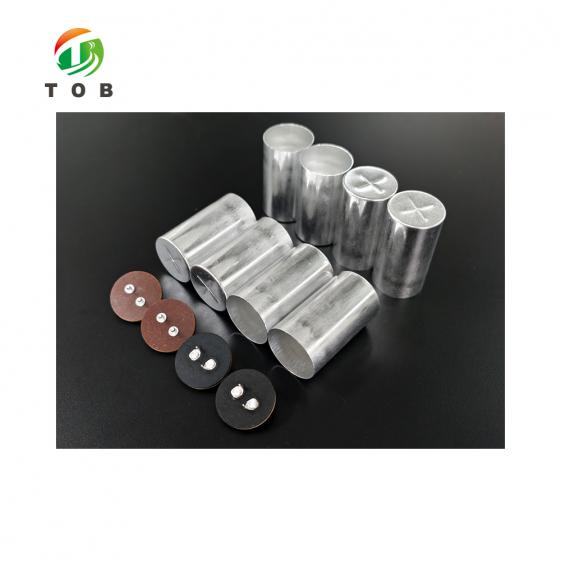

El TOB-3050-Al es un vaso de celda de aluminio para celdas de supercondensador 3050, que se suministra junto con la tapa correspondiente que cierra la celda. El vaso tiene un diámetro interior de 28,91 mm, un diámetro exterior de 29,78 mm, un espesor de 0,49 mm y una altura de 53,5 mm.

Debido a que el vaso y la tapa se suministran como un solo juego, las dos piezas que forman la carcasa de la celda se piden, se reciben y se cuentan juntas en lugar de provenir de dos artículos separados.

Ideal para:

• Ensamblajes de celdas de supercondensadores 3050
• Líneas de ensamblaje que desean que el vaso de la celda y su tapa lleguen como un solo artículo de suministro emparejado
• Series de producción en las que el vaso se consume junto con la tapa, por lo que ambas piezas deben estar en el mismo programa
• Proyectos que necesitan que las dimensiones de la carcasa se verifiquen con su propio plano de celda antes del primer pedido
• No apto para otros formatos: este vaso y tapa están fabricados exclusivamente para celdas de supercondensadores 3050. No se pueden utilizar para un formato de celda diferente; para estos últimos, utilice la carcasa suministrada para dicho formato.

¿Está construyendo una celda de supercondensador 3050? Envíenos su plano de celda y verificaremos el diámetro interior de 28,91 mm y la altura del vaso de 53,5 mm con él.

Dónde encajan el vaso y la tapa en el ensamblaje de supercondensadores

El vaso y su tapa se consumen en la etapa de carcasa del ensamblaje de celdas, después de que el electrodo y el separador se hayan enrollado y secado, y antes de que la celda se cierre y se llene. La siguiente secuencia es la ruta típica en una línea de supercondensadores cilíndricos; verifíquela con su propio proceso antes de emitir un pedido.

1. Preparación de electrodos: recubrimiento y corte longitudinal del colector de corriente
2. Fabricación de lengüetas: las lengüetas se perforan con la forma correspondiente en la máquina punzonadora de lengüetas para supercondensadores antes del bobinado
3. Bobinado del electrodo y el separador para formar el rollo tipo jelly roll, seguido de secado
4. El vaso y la tapa se utilizan aquí — el núcleo enrollado se inserta en el vaso 3050 y la tapa se coloca en su posición sobre este
5. Ensamblaje de la tapa: la tapa se une al terminal en la máquina remachadora eléctrica para tapas de supercondensadores
6. Cierre: el vaso se ranura y se sella en la máquina de ranurado y sellado de carcasas de aluminio para supercondensadores
7. Llenado de electrolito, limpieza, envejecimiento y pruebas

Características clave de ingeniería del TOB-3050-Al

1. Dimensiones del vaso

• Diámetro interior de 28,91 mm: el diámetro interior del vaso y, por lo tanto, la dimensión que debe dejar pasar el núcleo enrollado que pretende insertar.
• Diámetro exterior de 29,78 mm: el exterior del vaso y, por lo tanto, la dimensión que debe adaptarse a sus herramientas de ranurado y sellado, así como a cualquier soporte de la línea.
• Espesor de 0,49 mm: el valor de espesor especificado para este vaso, enumerado en esta página exactamente como se indica en los datos del producto.
• Altura de 53,5 mm: la altura del vaso y, por lo tanto, el espacio libre disponible para el núcleo, la tapa y la tolerancia de cierre.

2. Material

• Aluminio: el vaso se suministra en aluminio. Confirme el grado que requieren sus operaciones de cierre y soldadura antes de realizar el pedido, ya que el grado no se determina únicamente por la designación de tamaño.

3. Suministrado como juego

• Carcasa y tapa juntas: las dos partes de la carcasa de la celda se suministran como un solo juego, por lo que una sola línea de pedido cubre ambas posiciones en lugar de dos.
• Un formato por juego: la carcasa y la tapa están dimensionadas para celdas 3050; no son intercambiables con la carcasa de otro formato.

Especificaciones técnicas completas

1. Dimensiones de la carcasa

2. Configuración del juego

Guía de selección: Cómo hacer coincidir la carcasa con su celda de supercondensador

La carcasa de una celda no se puede adaptar de un formato a otro, por lo que la decisión la toma la celda que está construyendo. TOB suministra varios tamaños de carcasas para supercondensadores, de los cuales las disposiciones a continuación son los puntos de partida habituales.

Recomendaciones prácticas de operación

• Verifique el bote contra su plano primero: compare el diámetro interior de 28,91 mm y la altura de 53,5 mm con el núcleo que pretende insertar antes del primer pedido, porque un bote que esté cerca pero no sea igual no se corregirá ajustando el paso de cierre.
• Pida el conjunto, no las piezas: el bote y la tapa están fabricados para el mismo formato, por lo que mantenerlos en una sola línea de pedido evita una discrepancia entre un bote de un lote y una tapa de otro.
• Alinee la tapa con su operación de cierre: confirme que la tapa que recibe se adapta a la forma en que su línea la une al terminal y luego ranura y sella el bote.
• Verifique antes de una tirada completa: pruebe el conjunto mediante inserción, ensamblaje de la tapa y cierre en un número pequeño de celdas antes de comprometer un lote de producción completo.

Preguntas frecuentes de ingeniería

Q1: ¿Por qué el bote y la tapa se suministran como un solo conjunto en lugar de como dos elementos separados?

Porque son las dos mitades de una carcasa y están dimensionadas la una en función de la otra. Suministrarlos juntos significa que la operación de cierre se planifica en torno a un par que pertenece al mismo formato, y hay un elemento de suministro para contar en lugar de dos.

Q2: ¿Cómo confirmo que el bote 3050 se adapta a la celda que estoy construyendo?

Compare las cuatro cifras de esta página con el plano de su celda: el diámetro interior tiene que despejar el núcleo enrollado, el diámetro exterior tiene que adaptarse a sus herramientas de ranurado y sellado, y la altura tiene que dejar espacio para el núcleo y la tolerancia de cierre. Envíenos el plano y lo verificaremos con el bote antes de que realice el pedido.

Q3: ¿Qué no se incluye en el conjunto?

El conjunto cubre la carcasa de la celda: el bote y la tapa. El electrodo, el separador, el electrolito, las lengüetas y cualquier junta o pieza de aislamiento no forman parte de él y se piden por separado.

Q4: ¿En qué se diferencia la carcasa 3050 de las carcasas de supercondensadores más grandes, como la serie 60138?

Por el formato de celda, no por el nivel de calidad. Las dos familias pertenecen a diferentes tamaños de celda, y una carcasa hecha para un formato no está adaptada al otro. Elija según la celda que esté construyendo; la carcasa 60138 / 60130 / 66130 está tratada en su propia página.

Q5: ¿Qué otras operaciones en una línea de supercondensadores utilizan esta pieza?

El bote y la tapa se manejan en el paso de punzonado de lengüetas que hace las lengüetas antes del bobinado, el paso de remachado que une la tapa al terminal, y el paso de ranurado y sellado que cierra el bote. Esas tres operaciones están enlazadas desde la sección de proceso anterior para que pueda verificar las herramientas lado a lado con la carcasa.

Q6: ¿Se pueden suministrar el bote y la tapa en un tamaño distinto a 3050?

TOB suministra carcasas de supercondensadores en varios códigos de tamaño, y la carcasa se puede producir según el plano de un cliente. Envíe el diámetro interior, el diámetro exterior, el grosor y la altura del bote que necesita, junto con la cantidad, y el tamaño se confirmará en función de lo que se pueda producir.

¿Necesita el bote y la tapa 3050 en una cantidad o configuración que no sea estándar? Envíenos el plano de su celda y su volumen de producción.
