Máquina bobinadora de electrodos para batería 26650
加载中...

Máquina de bobinado de electrodos para baterías de automóvil de celdas 26650

Esta máquina bobinadora de electrodos de batería automática TOB-AWM-26650-W es adecuada para el proceso de bobinado de celdas cilíndricas de iones de litio 26650.
  • Marca de fábrica:

    TOB NEW ENERGY
  • Artículo No.:

    TOB-AWM-26650-W
  • orden (moq):

    1
  • Pago:

    L/C,T/T
  • origen del producto:

    China
  • Puerto de embarque:

    xiamen
Detalle del producto

Máquina de bobinado de electrodos para baterías de automóvil de celdas 26650



PRESUPUESTO


Esta máquina bobinadora de electrodos para baterías de automóviles enrolla los componentes de baterías de iones de litio (electrodo catódico, electrodo anódico y separador) en celdas tras procesarlos mediante mecanismos que incluyen la eliminación de polvo, el control de tensión, la inspección de calidad, la medición de longitud, la alineación en marcha y la eliminación de la estática. Tras la formación de las celdas, el proceso incluye la perforación con aguja caliente, la soldadura de la pestaña catódica y la prueba de cortocircuito, el rechazo de celdas defectuosas y la salida mediante una cinta transportadora.


1. La alimentación/retracción del mandril y el cambio de dirección están totalmente controlados por leva para lograr estabilidad, alta eficiencia y baja tasa de fallas.

2. El electrodo emplea un control de alineación de tres etapas: alineación de desenrollado, alineación de proceso y alineación de prebobinado para garantizar la calidad del producto.

3. Equipado con soldadura de pestaña de cátodo.


Flujo del proceso:

Desbobinado del separador superior (alineación) → Control de tensión → Eliminación de estática

Desbobinado del separador inferior (alineación) → Control de tensión → Eliminación de estática

Desenrollado de electrodos catódicos (alineación) → Eliminación de polvo → Control de tensión → Medición de longitud → Alineación de procesos → Alimentación y corte

Desenrollado de electrodos de ánodo (alineación) → Eliminación de polvo → Control de tensión → Medición de longitud → Alineación de procesos → Alimentación y corte

Celda de bobinado con cinta de terminación → Perforación con aguja caliente (opcional) → Prueba de cortocircuito → Descarga y transporte

Requisitos de especificaciones de materiales

Nombre

Rollos

Ancho (mm)

T(um)

Largo (mm)

para una sola célula

Diámetro máximo del material (mm)

Diámetro interior del rollo de material (mm)

Cátodo

1

55-65

80-180

100-2000

Φ450

Φ76.2

Ánodo

1

55-65

80-180

100-2000

Φ450

Φ76.2

Separador

2

55-67

12-35


Φ300

Φ76.2

Cinta de terminación

1

25-60

20-60


Φ200

Φ76.2



Método de bobinado:

Adopta un sistema de bobinado de tres mandriles y tres estaciones.

Diámetro del mandril: Ø3,5–Ø8,0 (o especificado por el cliente)

Diámetro del bobinado: Ø20–Ø26 mm (para celdas de la serie 26)

Número de pestañas: 1 o 2 pestañas (cátodo o ánodo)

Longitud de la protuberancia de la pestaña: 8–25 mm


Precisión de bobinado:

Alineación de electrodos de cátodo a ánodo: ±0,3 mm

Alineación del electrodo al separador: ±0,3 mm

Control de alineación de tres etapas para electrodos (cátodo/ánodo):

1) Alineación de desenrollado

2) Alineación de procesos

3) Alineación previa al bobinado

Alineación de dos capas separadoras: ±0,5 mm


Capacidad de producción:

Para 26650(18650, 21700) Células: Velocidad de producción de 15 PPM

Eficiencia operativa ≥95%

Eficiencia operativa = [Cantidad total de producción / (Tiempo de funcionamiento de la máquina – Tiempo de deducción necesario) × Velocidad de producción teórica] × 100 %*

Tiempo de deducción necesario: Tiempo de inactividad causado por factores no relacionados con el equipo (por ejemplo, cambio de material, unión de empalmes, preparación de la producción).

Tasa de rendimiento ≥98%

Tasa de rendimiento = [Total de productos buenos / (Cantidad total de producción – Cantidad de deducción necesaria)] × 100 %*

(Excluye defectos causados por factores materiales)

Cantidad de deducción necesaria: Productos defectuosos causados por factores ajenos al equipo (por ejemplo, empalme deficiente, desviación de la longitud del electrodo, pestañas faltantes).


Especificaciones técnicas del equipo

Fuente de alimentación: monofásica CA 220 V ± 10 %, 50 Hz

Suministro neumático: 0,5-0,7 MPa (caudal requerido: 60 L/min)

Requisitos de temperatura, humedad y ambientales

1) Requisitos ambientales: (Según JIS B 3502-1997 Controladores programables: requisitos y pruebas de equipos)

2) Temperatura ambiente de funcionamiento: 0 °C a 55 °C

3) Prohibido en ambientes corrosivos, inflamables o excesivamente polvorientos.

Dimensiones generales: Largo 2850 mm × Alto 2050 mm × Ancho 1800 mm (Las dimensiones reales están sujetas al diseño final)

Color exterior: Gris plateado (o color especificado por el cliente; se requiere muestra de color)

Peso: Aprox. 3000 kg (≤750 kg/m²)

Consumo de energía: 12 kW (en funcionamiento)

Nivel de ruido: ≤75 dB (sin ventilador del colector de polvo)



EXHIBICIÓN DEL PRODUCTO

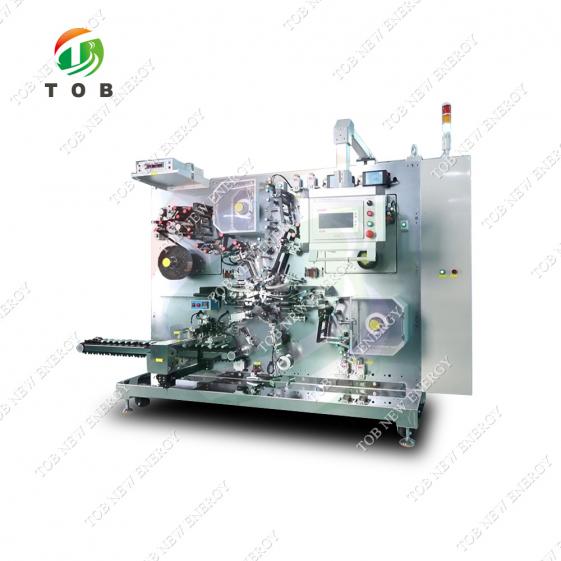

Auto Battery Electrode Winding Machine

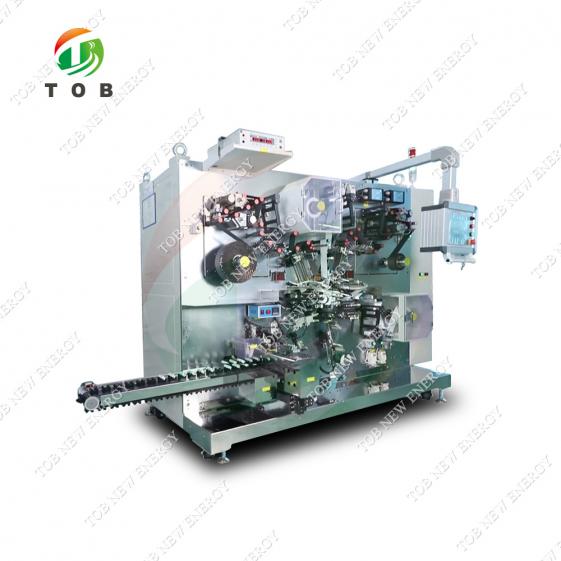

battery winding machine


4680 battery winding machine


Obtenga más Máquina bobinadora de celdas cilíndricas
