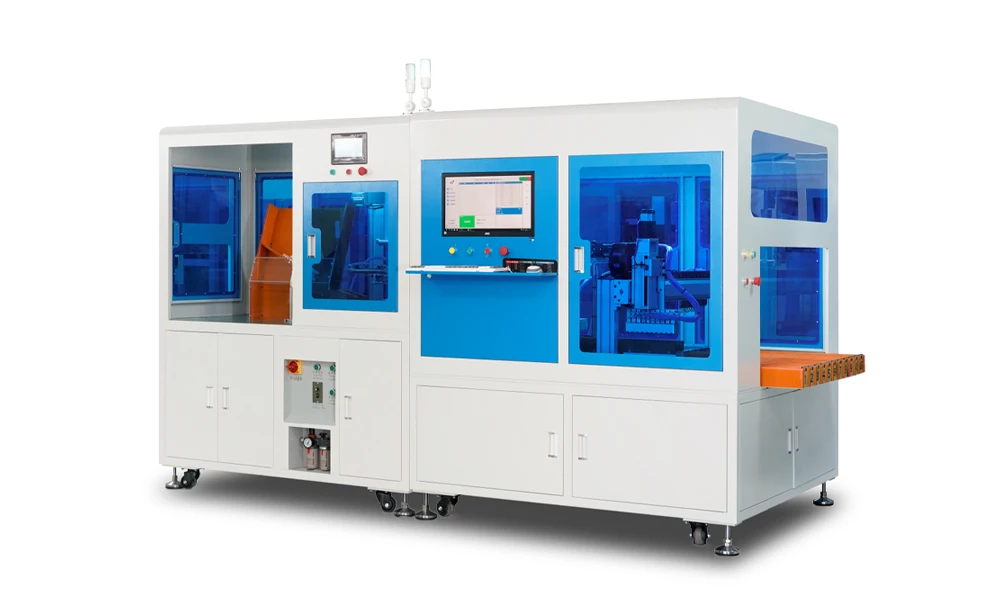

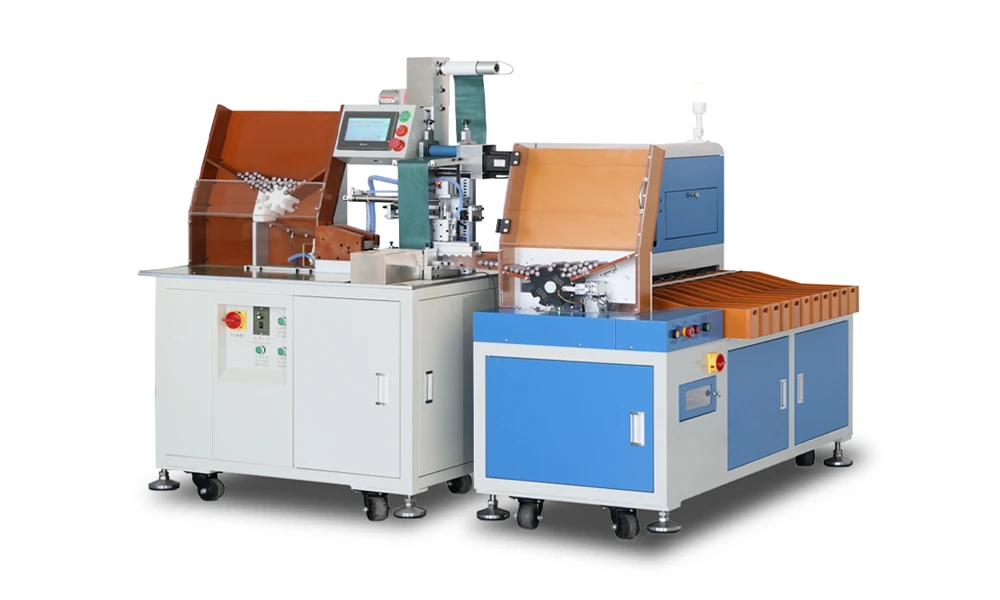

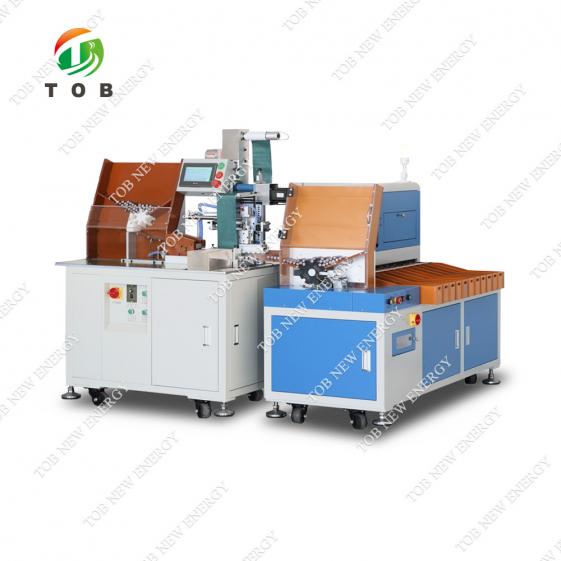

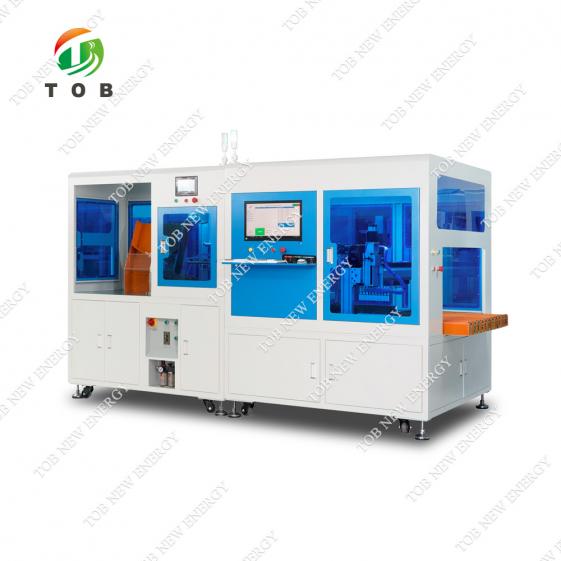

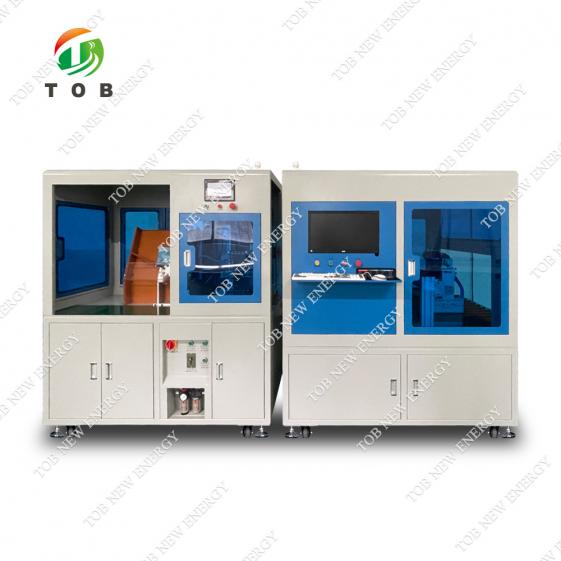

Máquina automática de clasificación de celdas cilíndricas con colocación de anillos aislantes, pruebas y escaneo de códigos de barras.

Máquina automática de clasificación de celdas cilíndricas con función de pegado de anillos aislantes, prueba y escaneo de códigos de barras.

Introducción

La máquina automática de clasificación de celdas cilíndricas TOB-4518B integra la aplicación de anillos aislantes, pruebas de voltaje y resistencia interna de alta precisión, escaneo de códigos de barras y clasificación multicanal. Diseñada para celdas 18650, 21700, 26650 y 32700, permite una clasificación eficiente, control de consistencia y trazabilidad de datos MES en líneas de producción de baterías de iones de litio.

En la producción de baterías cilíndricas, la consistencia de la resistencia y el voltaje internos determina directamente la estrategia de agrupación, el rendimiento del balanceo del paquete y la estabilidad del ciclo a largo plazo. Asimismo, la correcta aplicación del anillo aislante es fundamental para garantizar el aislamiento eléctrico y la seguridad durante el ensamblaje del módulo de batería.

Este sistema integra estos procesos críticos en una única plataforma, lo que permite un procesamiento de alto rendimiento, una clasificación estable y una trazabilidad completa de los datos tanto para entornos piloto como de producción en masa.

Función

El TOB-4518B está diseñado para completar automáticamente el pegado del anillo aislante, las pruebas de voltaje y resistencia interna, el escaneo de códigos de barras y la clasificación multinivel de celdas cilíndricas mediante un flujo de trabajo controlado por PLC.

Las celdas se cargan manualmente en la tolva y se transportan mediante un sistema de cintas transportadoras. La máquina aplica automáticamente anillos aislantes, realiza mediciones de voltaje y resistencia interna de alta precisión, escanea los códigos de barras de las celdas y las clasifica en canales de clasificación predefinidos según umbrales definidos por software.

El sistema admite hasta 10 niveles de clasificación (categorías OK) más 1 canal NG (para los modelos 1821 y 2632), lo que permite una agrupación precisa de las celdas para el posterior ensamblaje del paquete de baterías.

En términos de capacidad de producción, el equipo puede Procesa aproximadamente entre 4000 y 4500 celdas por hora para los formatos 18650 y 21700. , y De 3000 a 3500 celdas por hora para los formatos 26650 y 32700. , lo que garantiza la compatibilidad con los requisitos de fabricación tanto a escala piloto como a gran escala.

El sistema de prueba de alta velocidad integrado proporciona Precisión de voltaje de hasta 0,00001 V y precisión de resistencia interna de 0,01 mΩ. , lo que garantiza una clasificación fiable y una excelente repetibilidad.

Todos los datos de las pruebas se registran automáticamente, se almacenan en el PC industrial y se pueden cargar en sistemas MES, lo que permite una trazabilidad completa y la optimización del proceso.

Principio de funcionamiento y flujo del proceso

El sistema funciona mediante el control coordinado entre un PLC, una tarjeta de control de movimiento y un PC industrial. El sistema de control ejecuta el movimiento mecánico, mientras que el PC gestiona la adquisición de datos y la lógica de clasificación.

Flujo del proceso:

Carga manual → Transporte por cinta transportadora → Colocación automática de anillos aislantes → Prueba de tensión y resistencia interna → Escaneo de códigos de barras → Clasificación en canales designados → Registro y almacenamiento de datos

El anillo aislante se aplica mediante un motor de frecuencia variable de 400 W con un mecanismo de amortiguación para evitar impactos mecánicos en las células. La manipulación robótica dual garantiza una transferencia estable durante todo el proceso.

La clasificación se realiza mediante módulos de posicionamiento accionados por servomotores, lo que garantiza una colocación precisa y una alta repetibilidad incluso con un alto rendimiento.

Estructura y diseño de equipos

La máquina presenta una estructura compacta y racional, con un tamaño reducido, lo que la hace idónea para su integración en líneas de producción existentes.

La estructura está construida con placas de acero laminado en frío de alta calidad combinadas con una estructura de perfil de aluminio, lo que garantiza rigidez mecánica y estabilidad a largo plazo.

El sistema está equipado con ruedas universales para facilitar su desplazamiento y ajuste de la disposición. Incluye un completo sistema de alarma con alertas sonoras y luminosas, parada automática tras finalizar la clasificación, alarma de material lleno, alarma de fallos y funciones de limpieza.

La arquitectura de control emplea una tarjeta de control de movimiento combinada con un PC industrial. El controlador de movimiento gestiona la alimentación, el transporte y la clasificación, mientras que el PC se encarga de la adquisición de datos de prueba y la lógica de clasificación. Esta separación mejora la eficiencia y simplifica el funcionamiento.

Especificaciones técnicas

Entorno operativo

Integración en la línea de producción de baterías

El TOB-4518B se instala normalmente después de los procesos de formación y envejecimiento, y sirve como nodo clave para la clasificación de las celdas antes del ensamblaje del módulo.

Los equipos de la fase inicial incluyen cabinas de formación y sistemas de envejecimiento, mientras que los procesos posteriores comprenden la agrupación de celdas, la soldadura y el ensamblaje de paquetes de baterías.

Al garantizar que las celdas se clasifiquen según criterios precisos de voltaje y resistencia interna, el sistema mejora significativamente la consistencia del paquete, reduce el riesgo de desequilibrio y optimiza el rendimiento general de la batería.

El TOB-4518B integra en un solo sistema la aplicación de anillos aislantes, pruebas de alta precisión, trazabilidad mediante código de barras y clasificación multinivel.
Con hasta 10 niveles de clasificación, alta precisión en las pruebas y una capacidad de procesamiento de hasta 4500 celdas por hora, proporciona una solución fiable y escalable para la fabricación de baterías cilíndricas de iones de litio, compatible tanto con la producción piloto como con aplicaciones industriales de alto volumen.

Modelo: TOB-4518B Sistema automático de clasificación de celdas cilíndricas, pegado de anillos aislantes, prueba y escaneo de códigos de barras.	Alternativa sencilla: Máquina para pegar anillos aislantes: TOB-450-1821 , Máquina cilíndrica de clasificación celular: TOB-1810B
