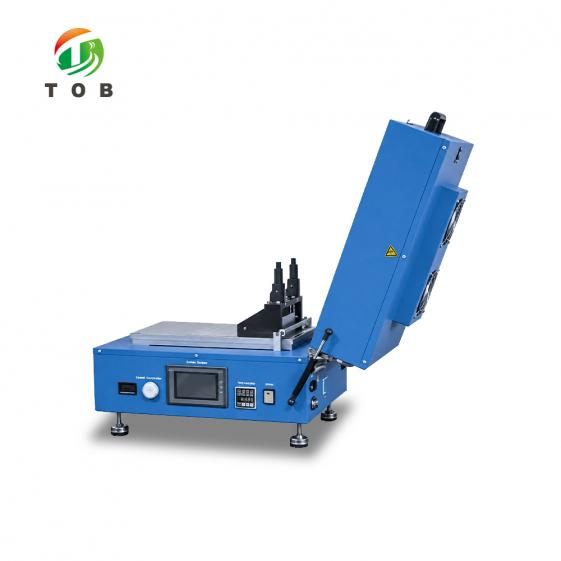

Máquina automática de recubrimiento y secado de películas

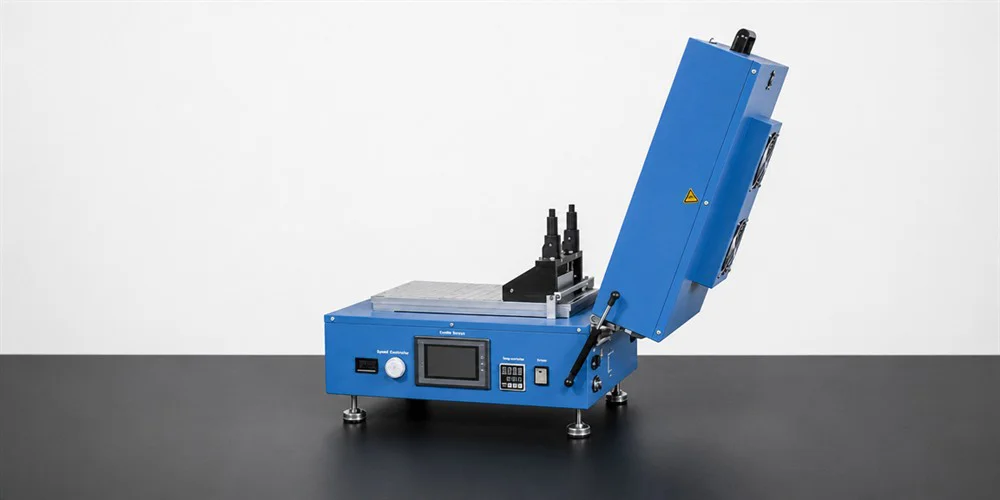

Máquina automática de recubrimiento y secado para investigación de películas a alta temperatura - TOB-VCH-300X200

Descripción general del producto y aplicaciones ideales

La TOB-VCH-300X200 es una máquina automática de recubrimiento y secado. Este equipo se utiliza ampliamente en diversas aplicaciones de investigación de recubrimiento de películas a alta temperatura, incluyendo películas delgadas cerámicas, cristalinas, para materiales de baterías y nanofilms especiales. Es ideal para adaptarse a los avances científicos y tecnológicos que requieren la formación de películas en condiciones de alta temperatura.

El sistema de recubrimiento utiliza el modo de recubrimiento de placa plana con raspador motorizado, lo que garantiza una velocidad de recubrimiento estable y ajustable. El recorrido de recubrimiento, de aproximadamente 300 mm, y la velocidad de recubrimiento, de 0 a 120 mm/s, se ajustan de forma continua mediante la pantalla táctil. El espesor del raspador es ajustable de 0 a 6 mm, y la precisión del recubrimiento es de ±3 μm, con un indicador de cuadrante opcional de 1 μm con pantalla digital para una lectura de espesor más precisa.

El sustrato se sujeta a una placa plana de aluminio al vacío de 415 mm de largo x 250 mm de ancho x 23 mm de alto. El mandril de aluminio al vacío permite la colocación y extracción rápidas de láminas de cobre, aluminio, etc. El vacío se genera mediante la bomba de vacío integrada sin aceite (1 unidad incluida) o mediante la conexión a una fuente de vacío externa, sin deformación del sustrato durante la adsorción. La máquina viene de serie con un aplicador de película con un ancho de recubrimiento de 100 mm, con aplicadores opcionales de 150 mm o 200 mm (ancho máximo de recubrimiento de 200 mm) y varilla bobinada de alambre opcional y otros dispositivos de dosificación para el recubrimiento manual.

Tras el recubrimiento, la película se seca mediante un sistema de calentamiento y secado que abarca desde la temperatura ambiente hasta los 130 °C con un controlador digital de temperatura con una precisión de ±2 °C. El calentamiento uniforme de gran superficie garantiza una temperatura homogénea y precisa dentro de la cámara. La máquina puede utilizarse dentro de una caja de guantes y su tamaño compacto (aprox. 560 mm de largo x 470 mm de ancho x 370 mm de alto, 38 kg) ahorra espacio. Todos los parámetros se configuran fácilmente mediante un controlador PLC con interfaz de pantalla táctil.

Ideal para:

• Aplicaciones de investigación en recubrimientos de películas a alta temperatura: películas delgadas cerámicas, películas delgadas cristalinas, películas delgadas para materiales de baterías y películas delgadas nanotecnológicas especiales.
• Investigación que requiere la formación de películas en condiciones de alta temperatura, manteniéndose al día con los futuros avances en ciencia y tecnología.
• Trabajo de laboratorio donde el recubrimiento y el secado se realizan en una máquina compacta que se puede utilizar dentro de una caja de guantes y ahorra espacio.
• Sustratos como láminas de cobre y de aluminio que deben mantenerse planos sobre un soporte de aluminio al vacío, sin que se produzca ninguna deformación del sustrato durante la adsorción.
• Procesos que requieren recubrimiento de placas planas con raspador motorizado a una velocidad de recubrimiento estable y ajustable, con todos los parámetros configurados a través de la interfaz de pantalla táctil del PLC.

¿Necesita confirmar si el recorrido de recubrimiento de aproximadamente 300 mm, las opciones de ancho de recubrimiento y el rango de secado se ajustan a su investigación sobre películas delgadas? Póngase en contacto con nuestros ingenieros de equipos de laboratorio y facilíteles los detalles de su sustrato y material.

El papel del recubrimiento y el secado en la investigación de películas a alta temperatura.

En la investigación de películas a alta temperatura, el recubrimiento y el secado forman una secuencia: el material formador de película se prepara como una suspensión o dispersión, se aplica sobre un sustrato con un espesor controlado y se seca a temperatura controlada para formar la película. Las películas delgadas cerámicas, cristalinas, para baterías y las nanopelículas especiales dependen de esta secuencia, y el equipo está bien preparado para mantenerse al día con los futuros avances científicos y tecnológicos que requieren la formación de películas en condiciones de alta temperatura.

El TOB-VCH-300X200 realiza esta secuencia en una sola máquina:

1. Colocación del sustrato: la lámina de cobre, la lámina de aluminio, etc., se colocan sobre el soporte de aluminio al vacío y se mantienen planas mediante vacío, suministrado por la bomba de vacío integrada sin aceite o una fuente de vacío externa, sin que el sustrato se deforme durante la adsorción.
2. Configuración de parámetros: el recorrido de la capa (aprox. 300 mm, continuo) y la velocidad de recubrimiento (0-120 mm/s, continuo) se configuran y ajustan a través de la pantalla táctil, y el espesor de la capa se ajusta en el aplicador de película estándar dentro del rango de ajuste de espesor del raspador de 0-6 mm.
3. Recubrimiento: en el modo de recubrimiento de placa plana, el rascador es accionado por motor a lo largo del recorrido a la velocidad establecida, por lo que la velocidad de recubrimiento es estable y ajustable.
4. Secado: el sistema de calentamiento y secado seca la película recubierta desde temperatura ambiente hasta 130 °C, con un controlador digital de temperatura que mantiene una precisión de ±2 °C; el calentamiento uniforme de gran superficie garantiza una uniformidad de temperatura de alta precisión dentro de la cámara.
5. Retirada y evaluación: la película recubierta y seca se retira de la placa de vacío para su caracterización o para la siguiente etapa del proceso.

Para películas sensibles al aire o la humedad, la máquina se puede utilizar dentro de una caja de guantes, de modo que se puede llevar a cabo la misma secuencia de recubrimiento y secado en una atmósfera controlada, con un funcionamiento sencillo y un tamaño compacto que ahorra espacio.

Características principales

• El calentamiento uniforme en una amplia superficie garantiza una uniformidad de temperatura de alta precisión dentro de la cámara.
• Recubrimiento de placas planas con raspador motorizado; velocidad de recubrimiento estable y ajustable.
• Velocidad de recubrimiento ajustable; el mandril de vacío para aluminio permite la colocación y extracción rápida de láminas de cobre, aluminio, etc.; bomba de vacío incorporada o conexión a una fuente de vacío externa, sin deformación del sustrato durante la adsorción.
• Incluye de serie un aplicador de película que ofrece una alta precisión de recubrimiento y un espesor de recubrimiento ajustable.
• Puede utilizarse dentro de la guantera; es fácil de usar y tiene un tamaño compacto que ahorra espacio.
• Control PLC con interfaz de pantalla táctil, conveniente para configurar todos los parámetros.

Especificaciones técnicas completas

1. Parámetros técnicos

2. Principales marcas de componentes eléctricos y piezas estándar

Recomendaciones prácticas de funcionamiento

• Sustrato y vacío: coloque la lámina de cobre, la lámina de aluminio, etc., en el soporte de vacío de aluminio; el vacío se suministra mediante la bomba de vacío integrada sin aceite (1 unidad) o una fuente de vacío externa, y no se produce deformación del sustrato durante la adsorción. Confirme que el sustrato se mantiene plano antes del recubrimiento.
• Configuración de parámetros: ajuste el recorrido de recubrimiento (aprox. 300 mm, continuo) y la velocidad de recubrimiento (0-120 mm/s, continua) a través de la pantalla táctil; la máquina está controlada por un PLC con una interfaz de pantalla táctil, lo que facilita la configuración de todos los parámetros.
• Espesor del recubrimiento: ajuste el rascador dentro del rango de 0 a 6 mm; la precisión del recubrimiento es de ±3 μm. Si se requiere una lectura de espesor más precisa, utilice el indicador de cuadrante opcional de 1 μm con pantalla digital.
• Secado: ajuste la temperatura de secado a 130 °C dentro de la temperatura ambiente en el controlador de temperatura digital (precisión ±2 °C); el calentamiento uniforme de gran superficie garantiza una uniformidad de temperatura de alta precisión dentro de la cámara.
• Selección del ancho de recubrimiento: el aplicador de película estándar proporciona un ancho de recubrimiento de 100 mm; opcionalmente, están disponibles aplicadores de 150 mm o 200 mm (ancho máximo de recubrimiento de 200 mm), y se pueden utilizar varillas enrolladas con alambre y otros dispositivos de dosificación opcionales para el recubrimiento manual.
• Uso en caja de guantes: la máquina se puede utilizar dentro de una caja de guantes; compruebe el espacio de trabajo de la caja de guantes en relación con las dimensiones de la máquina (aprox. 560 mm de largo x 470 mm de ancho x 370 mm de alto, 38 kg) antes de la instalación.
• Suministro eléctrico: la máquina funciona con 220 V / 50 Hz y tiene una potencia de 1,5 kW; confirme el suministro eléctrico en el lugar de instalación antes de la puesta en marcha.
• Cuidado y seguridad: limpie el equipo regularmente con un paño suave humedecido con alcohol, lubrique las piezas móviles, aplique aceite antioxidante para períodos prolongados de inactividad y revise los sujetadores periódicamente (consulte Mantenimiento); durante el funcionamiento, no se deben introducir las manos ni otras partes del cuerpo en las piezas móviles ni en las zonas de peligro de trabajo (consulte Precauciones).

Mantenimiento

1. Limpie el equipo regularmente con un paño suave humedecido con alcohol para mantenerlo limpio.
2. Lubrique las piezas móviles con aceite para garantizar un funcionamiento suave.
3. Cuando el equipo vaya a permanecer inactivo durante un período prolongado, limpie las superficies de todos los componentes móviles y aplique una capa de aceite antioxidante para protegerlos.
4. Inspeccione periódicamente todos los tornillos, tuercas, pasadores y demás elementos de fijación de la máquina para evitar que se aflojen y para eliminar cualquier riesgo de incidentes que afecten a la calidad del equipo o a la seguridad personal.

Precauciones

1. Durante el funcionamiento, no se deben introducir las manos ni ninguna otra parte del cuerpo en las piezas móviles ni en las zonas de peligro, ya que esto podría causar lesiones. Para evitar accidentes, no está permitido que dos o más personas operen el sistema simultáneamente.
2. Ningún técnico ni ninguna persona que no esté específicamente autorizada para ello podrá desmontar el equipo a su antojo.

Preguntas frecuentes sobre ingeniería

P1: ¿Para qué se utiliza el TOB-VCH-300X200?

La TOB-VCH-300X200 es una máquina automática de recubrimiento y secado. Este equipo se utiliza ampliamente en diversas aplicaciones de investigación de recubrimiento de películas a alta temperatura, incluyendo películas delgadas cerámicas, cristalinas, para materiales de baterías y nanofilms especiales. Es ideal para adaptarse a los avances científicos y tecnológicos que requieren la formación de películas en condiciones de alta temperatura.

P2: ¿Cómo se configuran y ajustan el recorrido y la velocidad de recubrimiento?

El recorrido de recubrimiento es de aproximadamente 300 mm, y se ajusta de forma continua mediante la pantalla táctil. El sistema de recubrimiento es motorizado, y la velocidad de recubrimiento se ajusta de forma continua mediante la pantalla táctil en un rango de 0 a 120 mm/s (por ejemplo, para la suspensión de fosfato de hierro y litio).

P3: ¿Qué opciones de ancho de recubrimiento están disponibles?

La máquina utiliza recubrimiento de placa plana e incluye de serie un aplicador de película con un ancho de recubrimiento de 100 mm. Opcionalmente, se encuentran disponibles aplicadores de 150 mm o 200 mm, con un ancho de recubrimiento máximo de 200 mm; también se ofrecen varillas bobinadas con alambre y otros dispositivos de dosificación para el recubrimiento manual.

P4: ¿Cómo se sujeta el sustrato durante el recubrimiento?

El sustrato se sujeta a una placa plana de aluminio al vacío de 415 mm de largo x 250 mm de ancho x 23 mm de alto. El mandril de aluminio al vacío permite colocar y retirar rápidamente láminas de cobre, aluminio, etc. El vacío se genera mediante la bomba de vacío integrada sin aceite (1 unidad incluida) o mediante la conexión a una fuente de vacío externa, sin que el sustrato se deforme durante la adsorción.

P5: ¿Cómo se controla el espesor del recubrimiento y con qué precisión?

El grosor del rascador se puede ajustar de 0 a 6 mm, con una precisión de ±3 μm. Opcionalmente, se puede incorporar un indicador de cuadrante de 1 μm con pantalla digital para una lectura de grosor más precisa.

P6: ¿Cuál es el sistema de calentamiento y secado de la máquina?

El sistema de calefacción y secado abarca desde la temperatura ambiente hasta los 130 °C, controlado por un controlador de temperatura digital con una precisión de ±2 °C. El calentamiento uniforme de gran superficie garantiza una alta precisión en la uniformidad de la temperatura dentro de la cámara.

P7: ¿Se puede utilizar la máquina dentro de una caja de guantes?

Sí. La máquina se puede utilizar dentro de una caja de guantes; es fácil de manejar y tiene un tamaño compacto que ahorra espacio.

P8: ¿Cómo se controla la máquina?

La máquina utiliza un sistema de control PLC con interfaz de pantalla táctil, lo que facilita la configuración de todos los parámetros. El recorrido y la velocidad de recubrimiento se ajustan de forma continua mediante la pantalla táctil.

P9: ¿Cuáles son la fuente de alimentación y las especificaciones físicas?

La alimentación eléctrica es de 220 V / 50 Hz, la potencia es de 1,5 kW, el peso es de 38 kg y las dimensiones generales son aproximadamente 560 mm de largo x 470 mm de ancho x 370 mm de alto. La máquina incluye una bomba de vacío integrada sin aceite.

P10: ¿Qué mantenimiento necesita la máquina y qué precauciones se deben tomar?

Mantenimiento: Limpie el equipo regularmente con un paño suave humedecido con alcohol; lubrique las piezas móviles con aceite; cuando el equipo vaya a permanecer inactivo durante un período prolongado, limpie los componentes móviles y aplique aceite antioxidante; e inspeccione periódicamente todos los tornillos, tuercas, pasadores y demás elementos de fijación para evitar que se aflojen. Precauciones: Durante el funcionamiento, no introduzca las manos ni ninguna otra parte del cuerpo en las piezas móviles ni en las zonas de peligro, y no está permitido que dos o más personas operen el equipo simultáneamente; ningún técnico ni ninguna persona no autorizada para ello debe desmontar el equipo a su antojo.

¿Listo para combinar el recubrimiento y el secado en una sola máquina de laboratorio? Solicite un presupuesto para la TOB-VCH-300X200 con el tipo de sustrato, el material de recubrimiento y el espesor de película deseado. Nuestros ingenieros de equipos de laboratorio le asesorarán sobre el ancho del aplicador, el ajuste del rascador y la temperatura de secado para su proceso.
