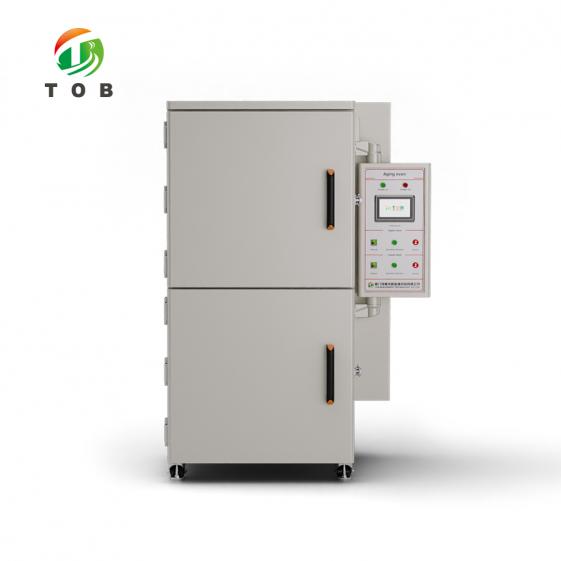

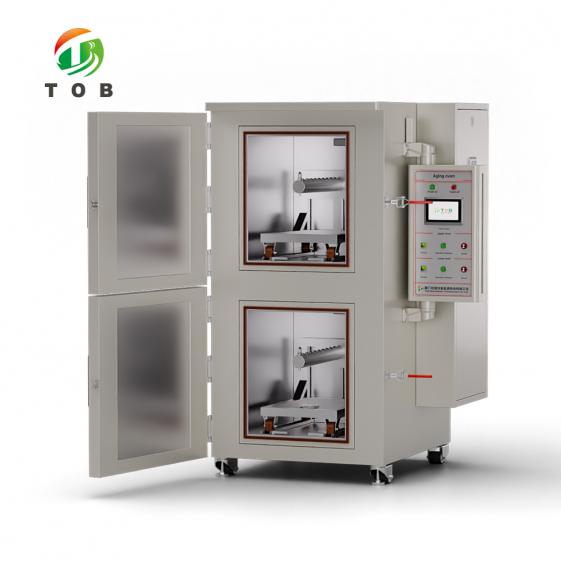

Horno de secado al vacío con rodillo de electrodo de batería

Horno de secado al vacío con rodillo de electrodo de batería

ESPECIFICACIONES

Principio de funcionamiento
Cada máquina puede funcionar en ciclos continuos.

Proceso básico:

Abra la puerta y coloque la celda o el rollo de electrodo en el horno, y luego configure el tiempo de calentamiento, el tiempo de vacío y el tiempo de nitrógeno. El sistema completará automáticamente el calentamiento y el intercambio de gas cronometrado de acuerdo con los parámetros de tiempo establecidos para completar el proceso de horneado.

Configuración

1. Cuerpo de la máquina: 201#3.0 fabricado en acero inoxidable, el refuerzo es material cuadrado de hierro procesado

2. Bastidor: fabricado en frío de alta calidad de 1,5 mm y 2,0 mm placa enrollada. Compuesto por dos capas de aislamiento. Las capas de algodón son de aluminio. Silicato, papel de aluminio de algodón y algodón aislante acústico, tres tipos de capas.

3. Sistema de aire caliente: cada capa se compone de ventiladores, Cajas de calefacción, vías de aire, tuberías de aire, etc., que pueden lograr una mejor consistencia. de temperatura

4. Sistema de control: PLC, pantalla táctil, presión. sensor, válvula deflectora de alto vacío, relé de estado sólido, controlador de temperatura, grupo de válvulas solenoides y otros componentes

5. Hardware: incluyendo puertas, cubiertas traseras, aspiradora. tubos y otras piezas estampadas y otros componentes

Características
1. Método de apertura de puerta: puerta única; Puerta flexible de doble acristalamiento con tres capas de detección de presión y protección contra sobrepresión.
2. Anillo de sellado del revestimiento interno: junta tórica de caucho de silicona moldeada y vertida, con resistencia a altas temperaturas y a la corrosión
3. Circulación externa de aire caliente de tipo circundante, preservación del calor de tipo aislamiento térmico de doble capa, la temperatura externa no es superior a la temperatura ambiente +20 ℃.
4. Estructura de calefacción: adopta aire de circulación externa tipo O, con aire que sale por el lado izquierdo y se aspira por el lado derecho para lograr una temperatura constante.
5. Válvulas de charnela neumáticas de alto vacío, aisladas en dos capas con dos controles separados.
6. Pantalla táctil, circulación automática, control automático, complete el último paso y regrese a la presión de mantenimiento del vacío. Temperatura de seguridad con pantalla digital.
7. Está equipado con un dispositivo de control de temperatura de protección contra sobrecalentamiento de múltiples bits, que puede prevenir eficazmente el descontrol de temperatura y otros problemas de seguridad del control de temperatura, y mejorar la precisión de la protección contra sobrecalentamiento.
8. La pantalla de control adopta una pantalla táctil para operación centralizada, que es conveniente para la operación y confiable para el control. El controlador del programa adopta control PLC, que es estable y confiable.
9. Las dos capas del horno se controlan por separado y el tiempo total de horneado, el tiempo del ciclo, el tiempo de vacío y el tiempo de secado se pueden configurar por separado. Después de configurar los parámetros, presione el botón automático para ingresar al programa de horneado automático. Cuando el tiempo alcance el valor establecido, la máquina se apagará automáticamente. Si la temperatura excede el valor de temperatura segura, automáticamente enviará una alarma y la luz indicadora roja se encenderá. Además, la calefacción se detendrá automáticamente y el mensaje de alarma se mostrará en la pantalla.
10. Llene la cámara con gas seco, de -0,1 Mpa a -0,02 Mpa, cualquier valor establecido puede detener el llenado automáticamente.
11. En funcionamiento normal, las alarmas de indicación de falla y las causas de la falla se pueden describir en la pantalla.
12. Los tubos de vacío son resistentes a la corrosión.
13. Programar enclavamientos para evitar la cascada de aire entre capas.

Configuración eléctrica

Condición de instalación
La distancia entre el lado frontal del horno y la pared no deberá ser inferior a 1500 mm, y los lados izquierdo y derecho del horno no deberán ser inferiores a 500 mm. El usuario deberá proporcionar un interruptor de distribución de energía independiente y será responsable de la conexión de la fuente de alimentación fuera del equipo.

Condiciones del área de instalación (proporcionadas por el usuario):

1. Fuente de alimentación: trifásica AC 380±38V, frecuencia: 50±1Hzï¼
2. Vacío: presión -0.1MPA, tubo de vacío DN15;
3. Nitrógeno: Presión 0.1~0.2MPA, tubería de nitrógeno ï¿ 12 tuberías de aire;
4. Aire comprimido: 0,6~0,7MPA, ï¿ 8 tubos de aire;

Consumo de energía
1. Máximo â¤18kw/hora
2. Uniforme â¤3kw/hora

Requisito medioambiental
1. Temperatura -5~35°C, humedad â¤40%
2. No hay gases, líquidos o sólidos inflamables o explosivos alrededor
3. Está prohibido cocer materiales inflamables, gases combustibles y materiales explosivos en la caja.

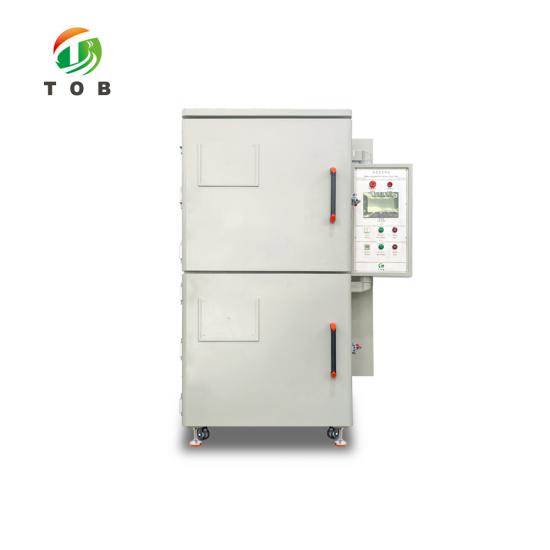

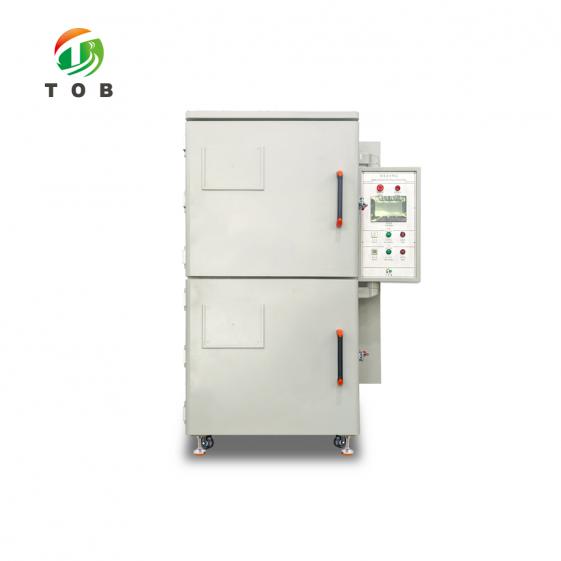

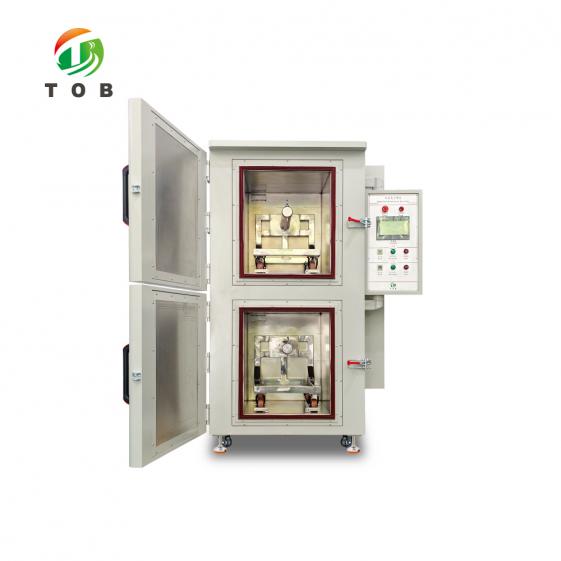

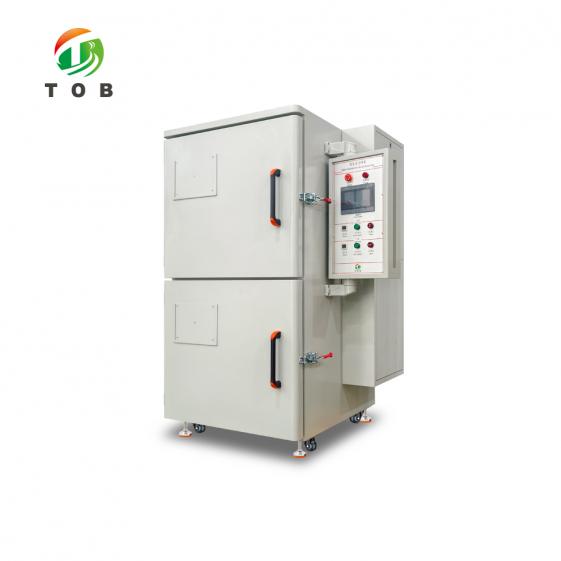

Exhibición del producto
