CN215429971U - Máquina de recubrimiento de baterías a escala de laboratorio

Sep 09,2026
MODELO DE UTILIDAD AUTORIZADO · CN215429971U · ACTIVO
Máquina de recubrimiento de electrodos de baterías a escala de laboratorio

Una línea de recubrimiento completa (desbobinador, estación de recubrimiento, secador, rebobinador y mezclador de lodos en línea) integrada en una carcasa compacta y portátil para trabajos de laboratorio con baterías.

Especificaciones completas y planos:CN215429971U en Google Patents

El recubrimiento de los electrodos determina la capacidad, la consistencia y la seguridad de una celda de litio: la pasta debe extenderse uniformemente sobre el colector de corriente y su disolvente debe secarse. La calidad del recubrimiento influye directamente en la capacidad, la resistencia interna, la vida útil y la seguridad. Las máquinas de recubrimiento industriales realizan este proceso con éxito a gran escala, pero son grandes, están diseñadas para la producción en serie y no son adecuadas para las necesidades reales de un laboratorio.

La patente CN215429971U, presentada el 9 de septiembre de 2021, da respuesta a esa necesidad con una geometría diferente: en lugar de reducir el tamaño de una línea de producción, integra toda la función de recubrimiento (desbobinador, estación de recubrimiento, secador, rebobinador y mezclador de lodos) en una única carcasa pequeña que se coloca sobre una mesa y se puede transportar.

Información sobre patentes

Número de publicación CN215429971U
Título (original) 一种基于实验室的小型电池涂布机 (Máquina de recubrimiento de electrodos de batería a escala de laboratorio)
Inventores Huang Zhengyao (Dany Huang)Tobey Chen
Asignado actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.- la entidad registrada de TOB NEW ENERGY
Fecha de presentación 9 de septiembre de 2021
Tipo de documento Modelo de utilidad (código de tipo U)
estatus legal Activo
Vencimiento previsto 9 de septiembre de 2031
Dibujos 6 cifras
Acerca de los títulos y la terminología en esta página.El título en inglés que aparece arriba es una traducción revisada por humanos realizada por el equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en toda nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino constituyen el texto oficial. Si un lector compara esta página con Google Patents, es posible que observe diferencias en la redacción precisamente porque el registro público allí es una traducción automática. Las figuras y las descripciones de los mecanismos que aparecen en esta página provienen de la especificación y las reivindicaciones en chino, no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente.Este es un chinomodelo de utilidadPatente, que protege la estructura mecánica de un dispositivo en lugar de una formulación química o un proceso. Los modelos de utilidad tienen una vigencia de diez años y se examinan en cuanto a novedad y aplicabilidad práctica. Por lo tanto, lo que sigue es unaestructuralDescripción: Las reivindicaciones definen un aparato, y la especificación no publica datos de rendimiento medidos. Cualquier dato sobre el rendimiento o la velocidad de recubrimiento de las máquinas de producción de TOB proviene de las hojas de datos de nuestros equipos, no de este documento de patente.

El problema de producción que resuelve esta patente

La especificación identifica claramente el desajuste: las máquinas de recubrimiento de baterías en el mercado se utilizan principalmente paraproducción por lotesSon máquinas grandes y no son adecuadas para el trabajo de recubrimiento de una celda de laboratorio.

Un investigador de laboratorio que necesita rollos de electrodos recubiertos se enfrenta a una difícil disyuntiva: fabricar pequeños lotes de desarrollo en una máquina de recubrimiento de producción a gran escala o recurrir a métodos manuales con poca uniformidad. Ninguna de las dos opciones satisface la necesidad real: un proceso de recubrimiento completo y repetible a escala de laboratorio.

El enfoque principal: una línea de recubrimiento completa en una carcasa pequeña.

En lugar de reducir el tamaño de una máquina de recubrimiento de producción, CN215429971U reintegra el proceso de recubrimiento en torno a unmesa de procesamiento de recubrimientodentro de uncarcasa de cajaLa ruta web es la siguiente:desenrollador → estación de recubrimiento → secador → rebobinador, todo dentro del recinto, con unmezclador de lodos en líneaentre el desenrollador y la estación de recubrimiento.

La tubería de descarga de la mezcladora expulsa la lechada.exactamente entre el desenrollador y la estación de recubrimiento- El camino más corto posible desde la mezcla líquida recién preparada hasta la banda, de modo que el material recubierto siempre se alimente a partir de una mezcla líquida en condiciones uniformes.

Especificación estructural

Ruta web dentro de la vivienda

Eldispositivo de desenrolladoSe sitúa en el extremo frontal de la mesa de recubrimiento: una carcasa de motor acciona un tambor mediante un eje giratorio para desenrollar el rollo de película.dispositivo de recubrimientosigue - arodillo niveladorpresiona la pasta sobre la red y unabrocha de recubrimientoDetrás de ella barre el exceso de lodo que no se ha prensado.rebobinadorrecoge la red recubierta y unsecadoraSe sitúa entre la recubridora y la rebobinadora para que la capa húmeda se cure antes del bobinado.

Mezcla de lodos en línea con la trayectoria de suministro más corta.

Elmezclador de lodosse coloca entre el dispositivo de desenrollado y el dispositivo de recubrimiento, alojado en un hueco en la carcasa para que no pueda desplazarse durante la agitación. En su interior, unvarilla agitadoraImpulsado por una carcasa de motor a través de un eje agitador, mezcla la suspensión de recubrimiento, y un tubo de entrada admite las materias primas.tubería de suministroTransporta la mezcla agitada a la banda; su salida se extiende hasta el punto medio entre el dispositivo de desenrollado y el dispositivo de recubrimiento.

Carcasa compacta y portátil

AcontroladorEn la cara frontal se controla el desenrollado, la agitación y el recubrimiento. La carcasa está cerrada por uncubrircon una manija de interruptor, equipada conasas de transporteen ambos lados para el transporte y se encuentra enplacas de soportemediante columnas de conexión. El panel de control incluye una tecla de operación, un panel de indicadores luminosos y una interfaz periférica.

Beneficios reclamados

Beneficio Mecanismo responsable
Trabajo de recubrimiento completo en un espacio reducido. Desbobinador, recubridor, secador, rebobinador y mezclador integrados dentro de la carcasa.
Suspensión homogénea en el punto de recubrimiento. Mezclador ubicado entre el desenrollador y el recubridor, salida del tubo de suministro en el punto medio.
Espesor controlado de la capa húmeda Nivelación mediante rodillo prensando la suspensión, recubrimiento con cepillo eliminando el exceso
Telaraña curada antes de rebobinar Secador entre el dispositivo de recubrimiento y el rebobinador.
Portátil para uso en laboratorio Asas de transporte y carcasa compacta

Comparación con un sistema de recubrimiento convencional

Las máquinas de recubrimiento industrial ofrecen un buen rendimiento a gran escala, pero son máquinas grandes diseñadas para la producción en serie y poco adecuadas para el trabajo con baterías en laboratorio; la alternativa común, el recubrimiento manual, ofrece una uniformidad deficiente. Esta patente, en cambio, integra todo el proceso de recubrimiento (desbobinador, estación de recubrimiento, secador, rebobinador y mezclador de lodos en línea) en una carcasa compacta que se coloca sobre una mesa y se puede transportar.

Dimensión Enfoque convencional Este diseño de patente
Huella Recubridora de producción de tamaño completo, dimensionada para lotes de producción. Recubrimiento completo dentro de una carcasa compacta y portátil.
Suministro de purines Mezclado a distancia y transportado a la máquina de recubrimiento. Mezclador en línea cuya tubería de descarga se encuentra en el punto medio entre el desenrollador y el recubridor.
Uso en laboratorio No es adecuado para lotes de desarrollo pequeños; los métodos manuales carecen de uniformidad. Proceso de recubrimiento repetible a escala de laboratorio.

Dónde se utiliza esta tecnología hoy en día

Esta patente ampara la arquitectura mecánica de las máquinas de recubrimiento de electrodos a escala de laboratorio de TOB. El diseño integrado que protege —un recorrido de recubrimiento completo con mezcla de lodos en línea dentro de una carcasa compacta— es lo que permite a nuestras máquinas de recubrimiento de laboratorio ofrecer una calidad de recubrimiento propia de la producción industrial a escala de investigación.

Consultas sobre equipos relacionados:Solicitar presupuesto

Dibujos de patentes

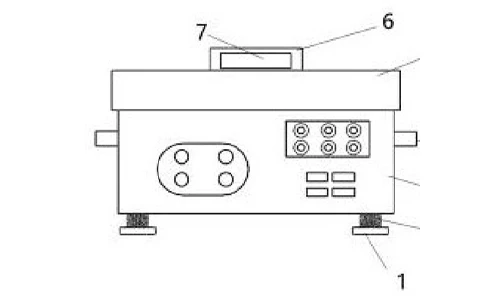

CN215429971U Figure 1 - front view with the cover closed
Figura 1 - Vista frontal con la tapa cerrada

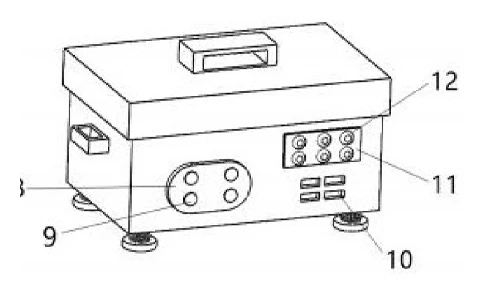

CN215429971U Figure 2 - external perspective view of the compact laboratory coater
Figura 2 - Vista en perspectiva externa de la recubridora compacta

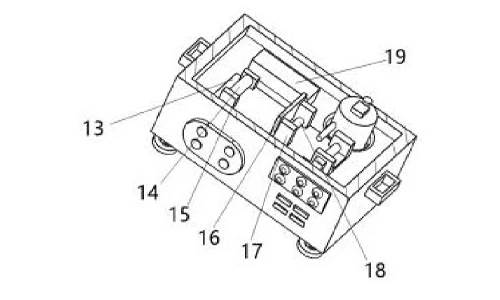

CN215429971U Figure 3 - internal structure, cover removed, first perspective view
Figura 3 - Vista en perspectiva interna 1 con la cubierta retirada

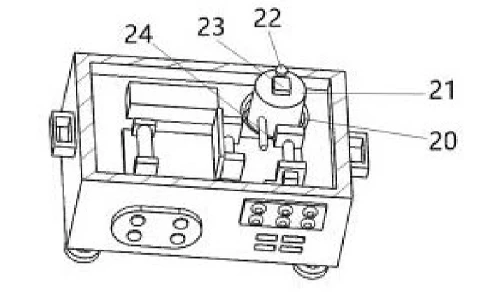

CN215429971U Figure 4 - internal structure, cover removed, second perspective view
Figura 4 - Vista en perspectiva interna 2 con la cubierta retirada

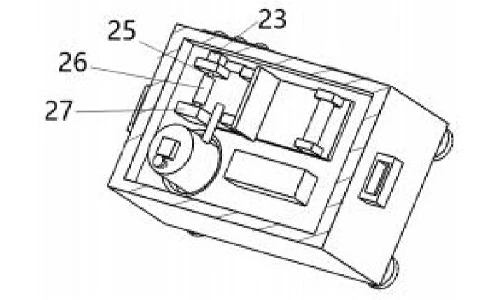

CN215429971U Figure 5 - internal structure, cover removed, third perspective view
Figura 5 - Vista en perspectiva interna 3 con la cubierta retirada

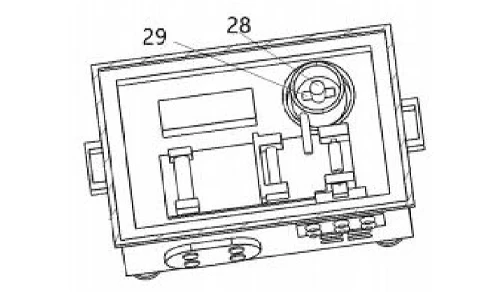

CN215429971U Figure 6 - top view of the internal layout with the cover removed
Figura 6 - Vista superior con la cubierta retirada

Preguntas frecuentes

¿Qué abarca la patente CN215429971U?

Máquina de recubrimiento de electrodos de batería a escala de laboratorio que integra un desenrollador, una estación de recubrimiento con rodillo nivelador y cepillo de recubrimiento, secador, rebobinador y mezclador de lodos en línea dentro de una única carcasa compacta, con la salida del tubo de suministro de lodos ubicada entre el desenrollador y la estación de recubrimiento.

¿Por qué se debe suministrar la suspensión entre el desenrollador y la estación de recubrimiento?

La mezcladora de lodos se ubica entre el desenrollador y la estación de recubrimiento, y su tubería de descarga se encuentra justo entre ambos. El lodo recién mezclado llega a la banda por el camino más corto posible, lo que evita la sedimentación y la variación de consistencia que pueden ocurrir cuando el lodo se transporta a larga distancia desde una mezcladora remota.

¿Cómo controla la máquina el espesor del recubrimiento húmedo?

Un rodillo nivelador presiona la suspensión sobre la banda en movimiento, y un cepillo de recubrimiento situado detrás del rodillo elimina el exceso de suspensión que no se ha presionado. Juntos, forman una capa húmeda uniforme antes de que la banda entre en el secador.

¿Por qué integrar una línea de recubrimiento completa en una carcasa pequeña?

Las máquinas de recubrimiento convencionales están diseñadas para la producción en serie; son grandes y poco adecuadas para el trabajo con baterías en laboratorio. Al integrar el desenrollador, el recubridor, el secador, el rebobinador y el mezclador en una carcasa portátil, un laboratorio puede producir rollos de electrodos recubiertos con un tamaño compacto y fáciles de transportar.

¿Sigue vigente la patente CN215429971U?

Sí. Está activa, se presentó el 9 de septiembre de 2021 y su vencimiento está previsto para el 9 de septiembre de 2031.
