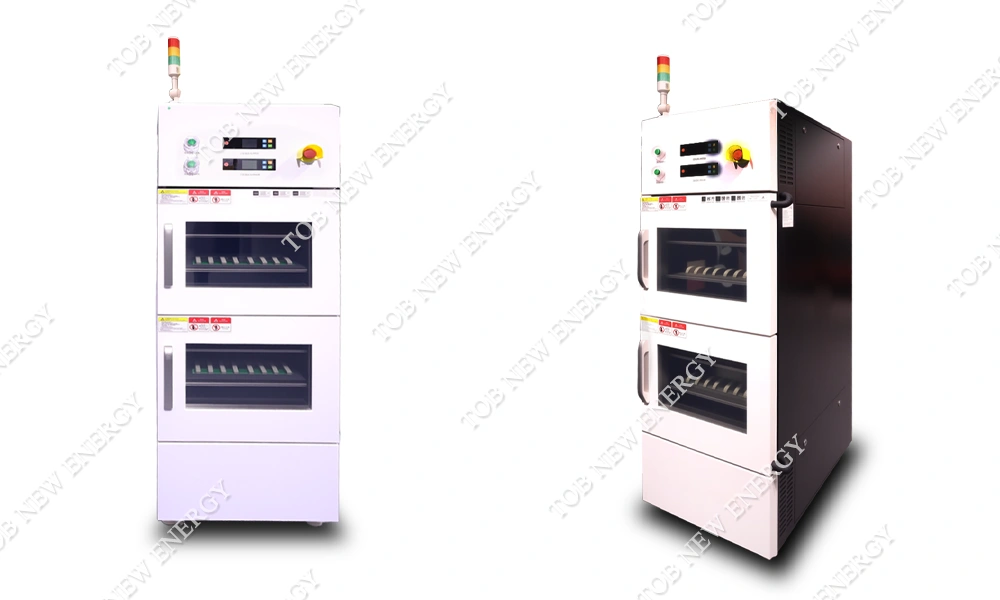

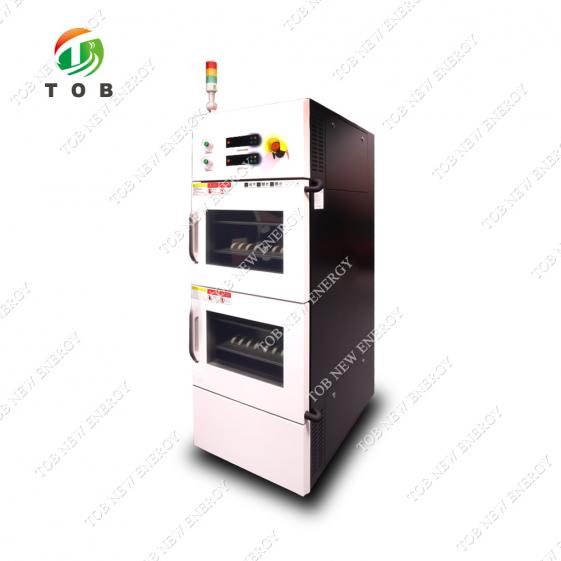

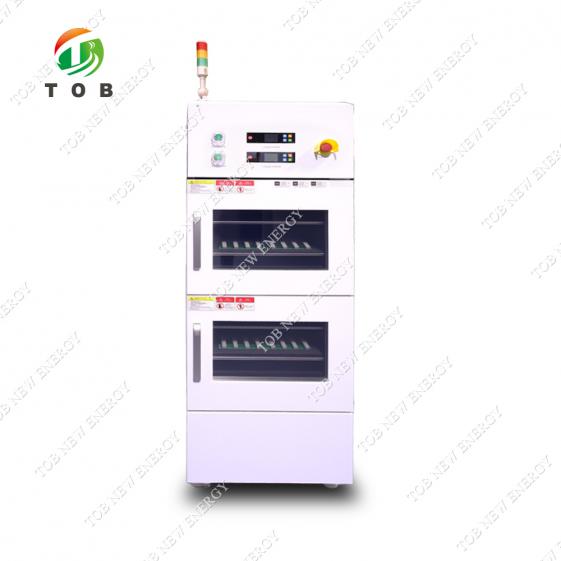

Probador de temperatura constante de celda de botón de 5 V y 100 mA con zonas de temperatura dual

Probador de temperatura constante de celda de botón de 5 V y 100 mA con zonas de temperatura dual

Modelo de producto

TOB-200L2-5V100mA-160CH

Aplicación del producto

Escenarios de aplicación

Prueba de temperatura constante de celdas a presión

Las empresas de electrónica, electrodomésticos, instrumentación, materiales, semiconductores y otras empresas de producción realizan pruebas de temperatura constante en artículos no inflamables y no explosivos.

Protección del medio ambiente, agricultura y ganadería, instituciones de investigación acuática y producción para análisis de agua, bacterias, moho, cultivo microbiano, conservación, cultivo de plantas, prueba de reproducción, prueba de temperatura constante.

Restricciones de muestra

Este equipo de prueba está prohibido:

Prueba o almacenamiento de muestras de sustancias inflamables, explosivas y volátiles

Prueba o almacenamiento de muestras de materiales corrosivos

Prueba o almacenamiento de muestras procedentes de fuentes electromagnéticas fuertes

Prueba y almacenamiento de muestras de material radiactivo

Prueba y almacenamiento de muestras de sustancias altamente tóxicas

Pruebas o almacenamiento de muestras de las sustancias u objetos antes mencionados durante la prueba o el almacenamiento

Volumen, tamaño y peso

Volumen nominal

100L×2 (volumen de una zona de temperatura única: 100L)

Tamaño de la caja interior

An. 500 mm × Pr. 500 mm × Al. 400 mm (zona de temperatura única)

Dimensiones externas

Ancho 600 mm × Profundidad 950 mm × Alto 1920 mm

Peso

Alrededor de 300 kg

Actuación

Condiciones del entorno de prueba

La temperatura ambiente es de +25 ℃, la humedad relativa es menor o igual al 85 % y no hay muestra en la cámara de prueba (sin carga).

Método de prueba

GB/T 5170.2-2017 Equipo de prueba de temperatura

Rango de temperatura

0~60℃

Fluctuación de temperatura

≤±0,5℃ (sin carga, temperatura estable)

Desviación de temperatura

±2,0℃ (sin carga, temperatura estable)

Tiempo de calentamiento

25℃→60℃ ≤30 min (sin carga, no linealidad promedio)

Tiempo de enfriamiento

25℃→0℃ ≤50 min (sin carga, no linealidad promedio)

Características estructurales

Estructura de la envoltura aislante

Material de la pared exterior: placa de acero laminada en frío de alta calidad, tratamiento de pulverización de superficie

Material de la pared interior: placa de acero inoxidable SUS304

Material de aislamiento de la caja: espuma de poliuretano (espesor de aislamiento 50 mm)

Canal de aire acondicionado

Ventilador de flujo axial, calentador, evaporador

Configuración estándar de la cámara de pruebas

Ventana de observación: ventana de observación antivaho con película calefactora eléctrica hueca multicapa (ubicada en la puerta)

Orificio de plomo (con tapón de goma suave): φ50 mm/2 (ubicado en la parte trasera de la caja)

Ruedas: 4 (con frenos)

Bandeja de celdas: 2 capas de bandeja de celdas con aislamiento eléctrico, capacidad de carga (distribuida uniformemente): 10 kg/capa

Iluminación: iluminación LED

Panel de control

Botón de control táctil

Unidad de aire acondicionado

Tubo calefactor de acero inoxidable

Modo de control del calentador: modulación de ancho de pulso periódico sin contacto, SSR (relé de estado sólido)

Sistema de refrigeración

compresor de refrigeración

Compresor de pistón completamente cerrado

Modo de enfriamiento

Refrigerado por aire

Dispositivo de aceleración

Capilar

Refrigerante

R134a

Proceso de soldadura

Soldadura con protección de nitrógeno

Sistema de control eléctrico

Controlador

Pantalla digital LED + controlador de tecla táctil

Método de configuración

Tipo de tecla táctil

Modo de control

Ventilación de circulación forzada y sistema de equilibrio de temperatura. El sistema de control controla la salida del calentador mediante cálculo automático PID según el valor de temperatura establecido, para lograr un equilibrio dinámico.

Modo de comunicación

Interfaz estándar Ethernet

Módulo de control de temperatura

Investigación y desarrollo independientes (probados para impactos a altas y bajas temperaturas, vibraciones y rendimiento de confiabilidad relacionado con EMC)

Equipos de prueba de celdas e interconexión de pruebas

Equipo de prueba

5 piezas BT-4032Q-5V100mA-HWX

Unidad de control

1 BT-4002-ZWJPLUS-HWX

Conmutador de red

1

Dispositivo de protección de seguridad

Caja de prueba

Protección contra fugas, protección contra cortocircuitos y funcionamiento anormal del ventilador de circulación.

Otras configuraciones

Cable de alimentación

(Un cable monofásico + cable de tierra de protección) (la especificación específica se selecciona de acuerdo con los requisitos del contrato)

Disyuntor de fuga total de potencia

Monofásico + cable de tierra de protección

Transporte (la cámara de pruebas es integral y se transporta como un todo)

Tamaño

Dimensiones máximas de transporte (sin embalaje): "ver 4.3 Dimensiones externas"

Condiciones de uso: El usuario deberá garantizar las siguientes condiciones (la instalación de las líneas de alimentación de los equipos será responsabilidad del usuario)

Lugar de instalación

El terreno es plano y la planitud es inferior a 5 mm/2 m.

bien ventilado

No hay vibraciones fuertes alrededor del equipo.

No hay ningún campo electromagnético fuerte alrededor del equipo.

No hay sustancias inflamables, explosivas, corrosivas ni polvo alrededor del equipo.

Debe haber un espacio adecuado para el uso y mantenimiento del equipo. Debe haber espacio para que la puerta del equipo se abra y cierre con normalidad, y no debe haber otros objetos frente a ella.

Condiciones ambientales

Temperatura: 5℃~35℃; Humedad relativa: menor o igual al 85%; Presión del aire: 86kPa~106kPa

Condiciones de suministro de energía

CA (220 ± 22) V (50 ± 0,5) Hz monofásica + cable de tierra de protección

La resistencia de puesta a tierra del cable de protección es inferior a 4 Ω

Alimentación: El usuario deberá configurar la capacidad de aire o interruptor de potencia correspondiente para el equipo en el sitio de instalación, y este interruptor deberá ser suministrado de forma independiente para el uso del equipo.

Capacidad de suministro de energía: 2,5kW

Corriente máxima: 14A

Otros

Abrir la puerta de la cámara de prueba durante la prueba provocará fluctuaciones de temperatura en la cámara; si la puerta se abre repetidamente o se mantiene abierta durante un tiempo prolongado durante la prueba, o si la muestra de prueba emite humedad, puede provocar escarcha o hielo en el intercambiador de calor del sistema de refrigeración y hacer que no pueda funcionar normalmente.

Especificaciones de las celdas y método de colocación

Especificación de celda

Pila de botón 5V100mA160CH

Método de colocación de celdas

Se colocan cuatro capas, cada capa 40CH (canal)
