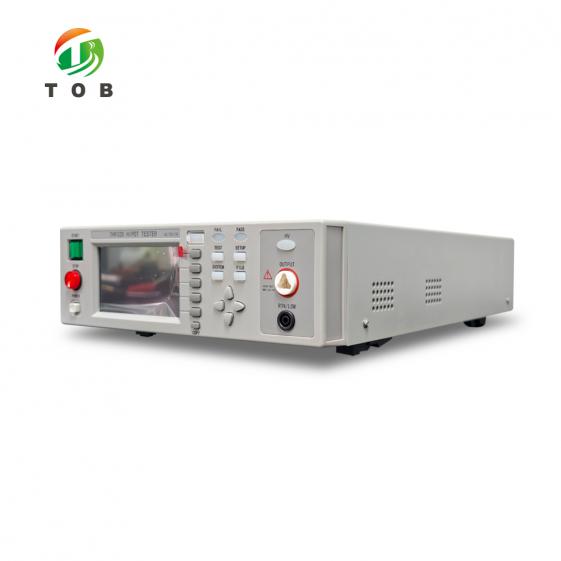

Probador de tensión soportada Hi-Pot

Probador de tensión de resistencia/alta tensión para pruebas de seguridad eléctrica - Serie TOB-TH9320

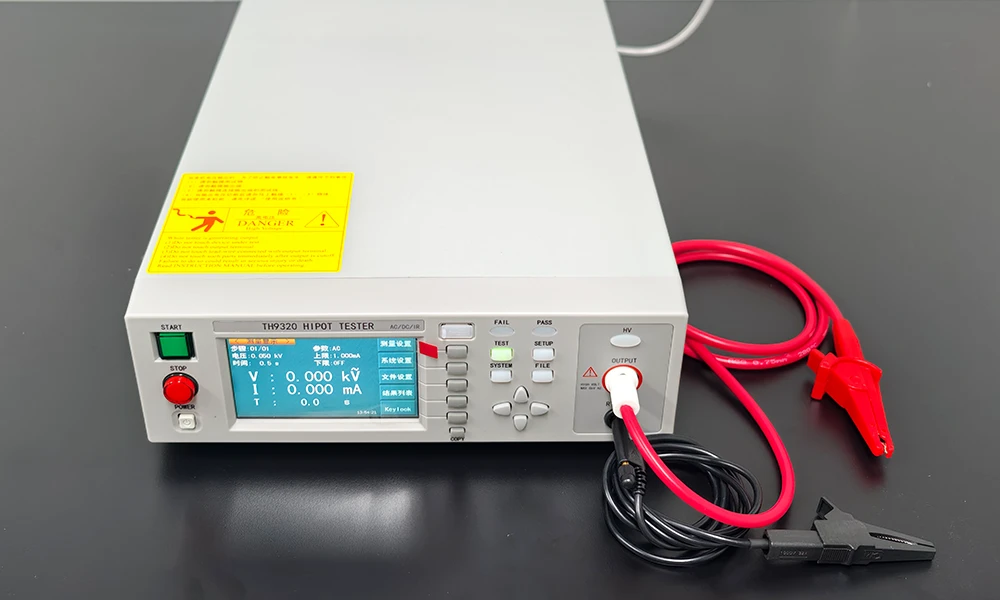

Descripción general del producto y aplicaciones ideales

La serie TOB-TH9320 es una familia de comprobadores de tensión de aislamiento (hi-pot) que incluye tres modelos: TOB-TH9310, TOB-TH9310B y TOB-TH9320. El instrumento realiza pruebas de tensión de aislamiento (CA y CC) junto con pruebas de resistencia de aislamiento, e incorpora funciones de descarga rápida y detección de arco. El TOB-TH9320 es el modelo de mayor rango de la serie: su rango de prueba de corriente CA alcanza de 0 mA a 20,00 mA y su rango de prueba de corriente CC alcanza de 0 µA a 10,00 mA, en comparación con los rangos de 0 mA a 10,00 mA (CA) y de 0 µA a 5,00 mA (CC) de los modelos TOB-TH9310 y TOB-TH9310B.

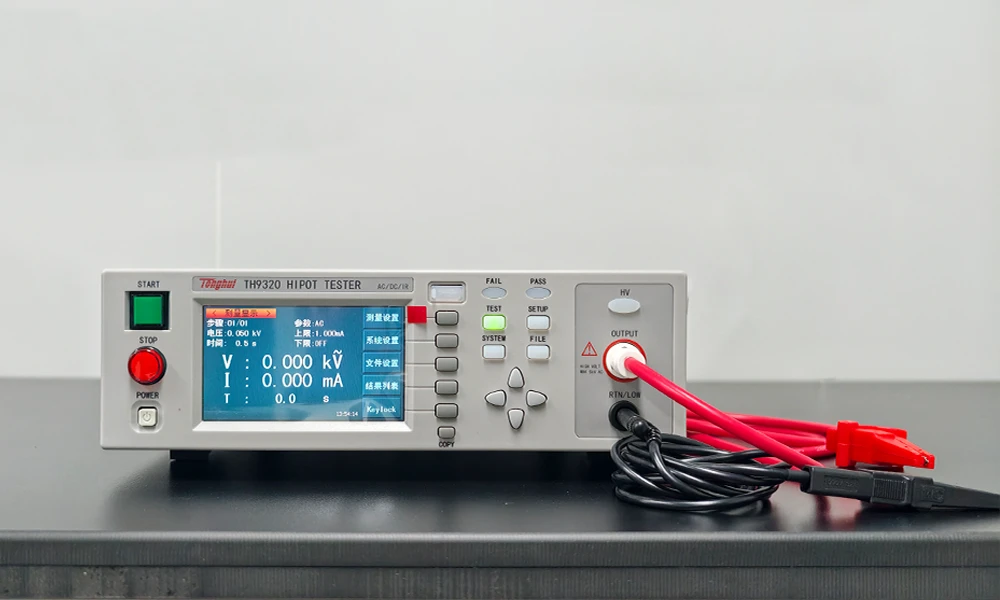

El comprobador está equipado con una pantalla TFT-LCD de 480 x 272 puntos y una interfaz de operación totalmente nueva con un panel de diseño intuitivo. Puede almacenar 20 archivos de prueba, y cada archivo admite hasta 20 pasos de prueba. Cualquier paso puede seleccionar cualquier modo de prueba, por lo que se puede configurar una secuencia completa de prueba de seguridad (por ejemplo, un paso de tensión de resistencia de CA seguido de un paso de CC y un paso de resistencia de aislamiento) como un solo archivo y ejecutarlo paso a paso. El tiempo de rampa de tensión y el tiempo de prueba se pueden configurar libremente hasta 999,9 s; para la tensión de resistencia de CC, el tiempo de espera de la prueba se puede configurar arbitrariamente.

Para mayor seguridad personal, esta serie ofrece una protección mejorada contra descargas eléctricas e incluye funciones de descarga rápida y detección de arcos eléctricos: una vez finalizada la prueba de tensión de resistencia a corriente continua, el instrumento se descarga automáticamente y se monitorizan los arcos eléctricos durante la prueba dentro del rango de medición de corriente correspondiente a la detección de arcos (1 mA - 20 mA). Una función de bloqueo del teclado evita cambios de parámetros no deseados durante la producción, y el firmware del instrumento se puede actualizar mediante una unidad flash USB.

Para la integración en sistemas, el comprobador admite una interfaz PLC junto con las interfaces estándar RS232, USB HOST, USB DEVICE, SIGNAL y HANDLER, y es compatible con el protocolo Modbus, por lo que el instrumento puede funcionar dentro de sistemas de prueba automatizados o de forma independiente a partir de sus archivos de prueba almacenados. La unidad es compacta para su uso en banco de pruebas: 280 mm x 88 mm x 428 mm, con un peso neto de 11 kg (serie TH9310) o 12,3 kg (serie TH9320).

Ideal para:

• Sistemas de prueba automatizados que integran pruebas de seguridad a través de las interfaces PLC, HANDLER y RS232.
• Pruebas de seguridad de transformadores y motores, componentes electrónicos y equipos eléctricos.
• Líneas de producción en la industria de la iluminación, la industria de electrodomésticos y la industria de aparatos de calefacción.
• Componentes y sistemas eléctricos para vehículos de nueva energía que requieren verificación de tensión y aislamiento.
• Fabricación de equipos médicos, donde las pruebas rutinarias de seguridad eléctrica forman parte del proceso de producción.

¿Necesita que la tensión de prueba (CA o CC), el rango de corriente y la configuración de la interfaz coincidan con su línea de producción? Póngase en contacto con nuestros ingenieros de equipos de prueba e indíquenos su producto y plan de pruebas.

Dónde encaja la prueba de alta tensión en las pruebas de seguridad eléctrica

La prueba de resistencia a la tensión (también llamada prueba de alta tensión o prueba de rigidez dieléctrica) es una prueba de seguridad eléctrica rutinaria. Se aplica una tensión de prueba específica (CA o CC) entre las partes conductoras y las partes accesibles de un producto, o entre sus circuitos primario y secundario, durante un tiempo de prueba definido. El instrumento monitoriza la corriente de fuga y compara el resultado con el límite configurado, verificando que el aislamiento resista la tensión aplicada. La prueba de resistencia de aislamiento (RI) complementa esta verificación: se aplica una tensión CC y se mide la resistencia del sistema de aislamiento, lo que indica la calidad del aislamiento como un valor cuantitativo. La detección de arco añade una capa adicional: los breves arcos que se producen durante una prueba pueden indicar brechas marginales o fugas de corriente, y este instrumento los monitoriza dentro de su rango de detección de arco de 1 mA a 20 mA.

En producción, estas pruebas se realizan normalmente al final de la línea para garantizar el cumplimiento de las normas de seguridad, así como en el control de calidad de entrada y salida; en laboratorios, forman parte de las pruebas de tipo y la verificación del diseño. Dado que una secuencia de prueba completa suele combinar varias pruebas (por ejemplo, una prueba de tensión resistiva en CA, una prueba de tensión resistiva en CC y una prueba de resistencia de aislamiento), la forma en que se almacenan y repiten las condiciones de prueba es tan importante como la medición en sí. Por ello, la serie TOB-TH9320 almacena 20 archivos de prueba, cada uno compatible con hasta 20 pasos de prueba, y cualquier paso puede seleccionar cualquier modo de prueba: un archivo puede reproducir una secuencia de prueba completa para un tipo de producto, y los parámetros de tiempo (aumento de tensión, tiempo de prueba, tiempo de caída de tensión y tiempo de espera de IR) se configuran explícitamente para cada aplicación.

Esta serie es compatible tanto con bancos de pruebas independientes como con líneas automatizadas. En un banco de pruebas, los ensayos se inician a partir de los archivos almacenados y los resultados se visualizan en la pantalla TFT-LCD de 480 x 272 puntos. En una línea automatizada, la interfaz PLC, la interfaz HANDLER y la conexión RS232 transmiten señales de control y de aprobación/rechazo a los equipos circundantes, y la función de bloqueo del teclado mantiene seguros los parámetros configurados durante la producción. El firmware se puede actualizar in situ mediante una unidad flash USB cuando se lanzan nuevas funciones.

Características de ingeniería clave de la serie TOB-TH9320

1. Pruebas de tensión de resistencia de CA y CC en un solo instrumento: El rango de tensión de salida es de 0,05 kV a 5,00 kV CA y de 0,05 kV a 6,00 kV CC, cada uno con una precisión de ±(2% de la lectura). El rango de prueba de corriente es de 0 mA a 20,00 mA (CA, TH9320) o de 0 mA a 10,00 mA (CA, TH9310/B), y de 0 µA a 10,00 mA (CC, TH9320) o de 0 µA a 5,00 mA (CC, TH9310), cada uno con una precisión de ±(2% de la lectura + 5 dígitos).
2. Prueba de resistencia de aislamiento de hasta 10 GΩ: El rango de voltaje de salida IR es de 0,10 kV a 1,00 kV con una precisión de ±(2% de la lectura), y el rango de prueba de resistencia es de 0,1 MΩ a 10,0 GΩ. La precisión de la resistencia es de ±(10% de la lectura + 2 dígitos) en el rango de 0,10 MΩ a 999 MΩ, y de ±(20% de la lectura + 2 dígitos) en el rango de 1,00 GΩ a 10,0 GΩ.
3. Detección de arco con rango de medición de 1 mA a 20 mA: La función de detección de arco corresponde a un rango de medición de corriente de 1 mA a 20 mA, por lo que se identifican y notifican los eventos de arco durante una prueba.
4. 20 archivos de prueba, cada uno con hasta 20 pasos de prueba: se pueden almacenar 20 archivos de prueba; cada archivo admite hasta 20 pasos de prueba, y cualquier paso puede seleccionar cualquier modo de prueba, por lo que las secuencias de prueba multietapa completas se ejecutan automáticamente desde un solo archivo.
5. Parámetros de tiempo configurables libremente hasta 999,9 s: el tiempo de rampa de voltaje y el tiempo de prueba se pueden configurar libremente hasta 999,9 s (rampa de 0,1 s a 999,9 s; tiempo de prueba de 0,2 s a 999,9 s; tiempo de caída de voltaje de 0,1 s a 999,9 s; tiempo de espera IR de 0,2 s a 999,9 s). Para el voltaje de resistencia de CC, el tiempo de espera de la prueba se puede configurar arbitrariamente.
6. Descarga rápida y protección mejorada contra descargas eléctricas: Se proporciona una descarga rápida (descarga automática al finalizar la prueba, DCW) y el instrumento ofrece mayor seguridad personal mediante protección contra descargas eléctricas. La función de descarga de la prueba de resistencia de aislamiento también es automática al finalizar la prueba.

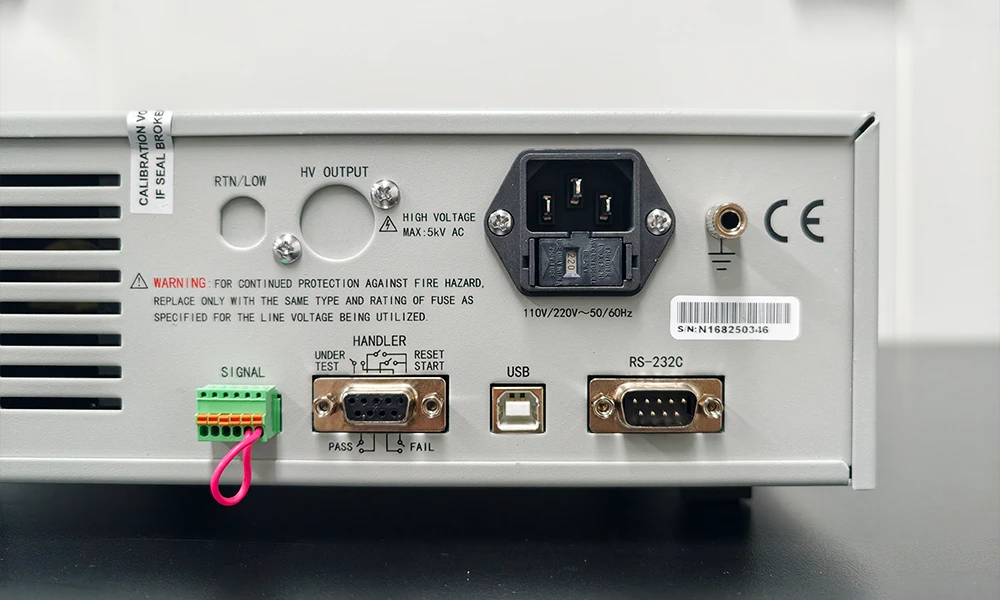

7. Interfaces preparadas para la automatización: Las interfaces estándar incluyen RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER y PLC. Se admite la interfaz PLC y el protocolo Modbus para la integración del sistema.

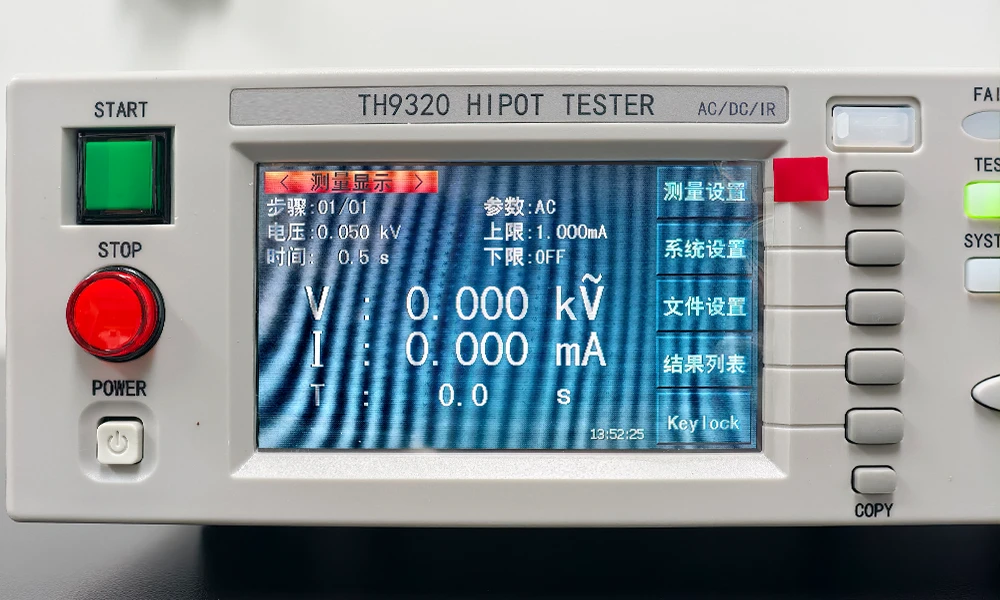

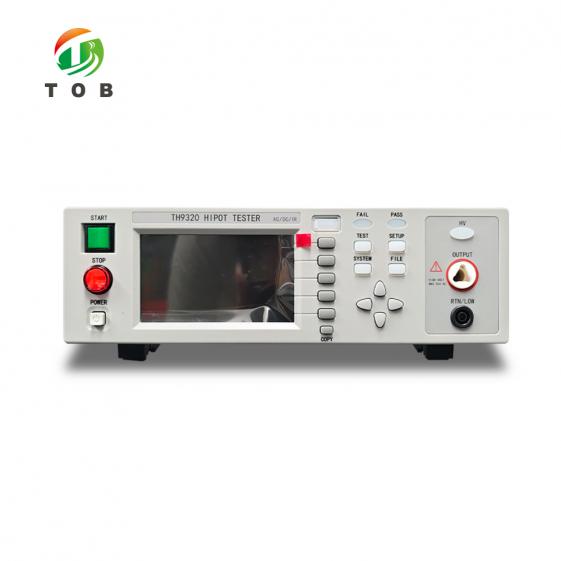

8. Pantalla TFT-LCD de 480 x 272 puntos e interfaz de funcionamiento nueva: El instrumento utiliza una pantalla TFT-LCD de 480 x 272 puntos con una interfaz de funcionamiento totalmente nueva y un diseño de panel fácil de usar, lo que simplifica la configuración de parámetros y la lectura de resultados.
9. Actualización de firmware por USB y bloqueo del teclado: El firmware del instrumento se puede actualizar mediante una unidad flash USB, por lo que las actualizaciones funcionales no requieren la devolución de la unidad; la función de bloqueo del teclado evita cambios no deseados en los parámetros configurados.

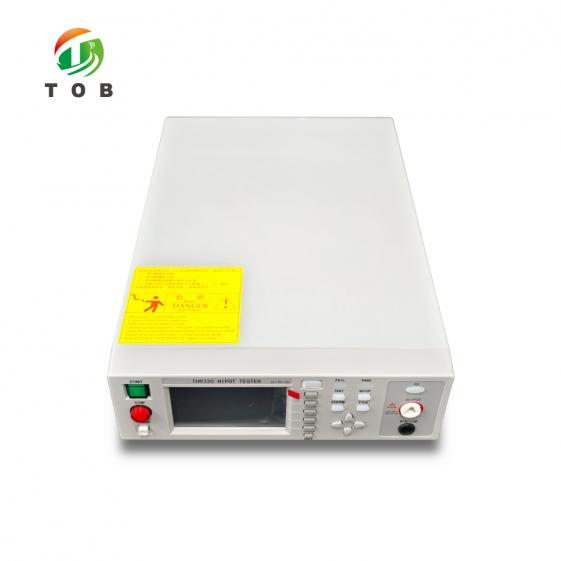

10. Formato compacto de sobremesa: Sus dimensiones son 280 mm x 88 mm x 428 mm (ancho x alto x profundidad). El peso neto es de 11 kg para la serie TH9310 y de 12,3 kg para la serie TH9320, por lo que el comprobador se coloca fácilmente sobre una mesa de trabajo o dentro de un bastidor de pruebas.

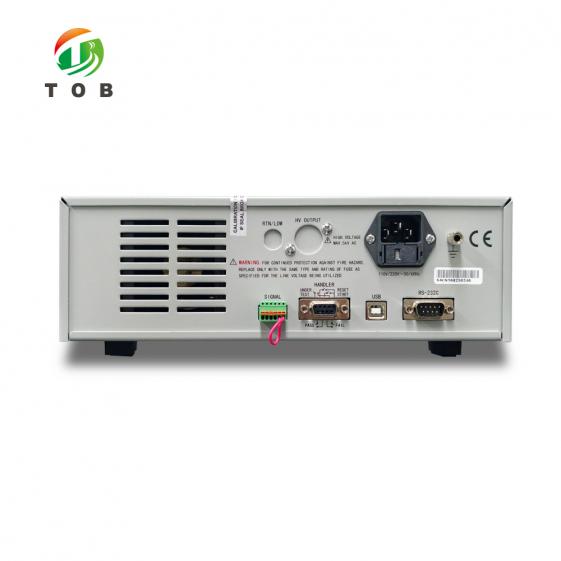

Interfaces estándar y especificaciones físicas

Interfaces estándar:RS232, USB HOST, USB DEVICE, SEÑAL, MANEJADOR, PLC.

Nota: Se admite el protocolo Modbus.

Especificaciones físicas

Especificaciones técnicas completas

1. Prueba de resistencia a la tensión

2. Prueba de resistencia de aislamiento

3. Detección de arcos

4. Parámetros generales

Nota: Las especificaciones de este documento son una traducción de la ficha técnica del producto en chino. En caso de discrepancia, prevalecerá la versión en chino.

Accesorios estándar

Recomendaciones prácticas de funcionamiento

• Prepare un archivo de prueba por cada tipo de producto antes de la producción: el instrumento almacena 20 archivos de prueba con hasta 20 pasos cada uno, y cualquier paso puede seleccionar cualquier modo de prueba; por lo tanto, la secuencia de prueba completa de cada producto, incluidos los pasos de tensión de resistencia de CA, tensión de resistencia de CC y resistencia de aislamiento, se ejecuta desde un solo archivo.
• Ajuste la tensión de prueba dentro de los rangos nominales: 0,05 kV - 5,00 kV (CA) o 0,05 kV - 6,00 kV (CC) para la tensión de resistencia, y 0,10 kV - 1,00 kV para la resistencia de aislamiento. Confirme que la tensión de prueba configurada coincide con la norma del producto antes de iniciar la prueba.
• Establezca los límites de medición actuales dentro de los rangos del instrumento: CA 0 mA - 20,00 mA (TH9320) o 0 mA - 10,00 mA (TH9310/B); CC 0 µA - 10,00 mA (TH9320) o 0 µA - 5,00 mA (TH9310). La precisión de la medición de corriente es de ±(2 % de la lectura + 5 dígitos).
• Configure los parámetros de tiempo para que coincidan con el estándar de prueba: rampa de voltaje de 0,1 s a 999,9 s, tiempo de prueba de 0,2 s a 999,9 s, tiempo de caída de voltaje de 0,1 s a 999,9 s, tiempo de espera IR de 0,2 s a 999,9 s. Para el voltaje de resistencia de CC, el tiempo de espera de la prueba se puede configurar arbitrariamente según lo requiera el producto.
• Utilice el bloqueo del teclado durante la producción: bloquee el panel una vez que se hayan verificado los parámetros, para que los operadores no puedan cambiar accidentalmente la configuración guardada.
• Confíe en la descarga automática: una vez finalizada la prueba de tensión de resistencia a corriente continua (CC), el instrumento se descarga automáticamente (descarga rápida, DCW); la prueba de resistencia de aislamiento también se descarga automáticamente al finalizar la prueba. Espere a que aparezca la indicación de descarga antes de manipular la muestra.
• Mantenga el firmware actualizado: el firmware del instrumento se puede actualizar mediante una unidad flash USB; siga las notas de la versión al actualizar la unidad in situ.
• Planifique la integración del sistema: utilice la interfaz PLC, la interfaz HANDLER y la conexión RS232 para conectar el probador con las líneas automatizadas; se admite el protocolo Modbus y las conexiones USB DEVICE (PC) y USB HOST (unidad USB) son estándar.
• Utilice los accesorios estándar: conecte el instrumento con el cable de alimentación de tres conductores suministrado y realice las pruebas con los cables de prueba de tensión de resistencia TH90003C y TH90003R suministrados.
• Observe la zona de prueba: el instrumento proporciona protección contra descargas eléctricas, pero durante las pruebas de alto voltaje, la zona de la muestra debe tratarse como una zona con corriente hasta que finalice la prueba y se complete la descarga automática.

Preguntas frecuentes sobre ingeniería

P1: ¿Qué es la serie TOB-TH9320?

La serie TOB-TH9320 es una familia de comprobadores de alta tensión y aislamiento que incluye tres modelos: TOB-TH9310, TOB-TH9310B y TOB-TH9320. Estos instrumentos realizan pruebas de tensión de resistencia (CA y CC), pruebas de resistencia de aislamiento y detección de arco eléctrico, con descarga rápida y protección mejorada contra descargas eléctricas. El TOB-TH9320 es el modelo de gama alta de la serie.

P2: ¿Cuál es la diferencia entre los modelos de la serie?

Las principales diferencias especificadas en la hoja de datos son los rangos de prueba de corriente y el peso neto. El rango de prueba de corriente alterna es de 0 mA a 10,00 mA para el TH9310/B y de 0 mA a 20,00 mA para el TH9320; el rango de prueba de corriente continua es de 0 µA a 5,00 mA para el TH9310 y de 0 µA a 10,00 mA para el TH9320. El peso neto es de 11 kg para la serie TH9310 y de 12,3 kg para la serie TH9320.

P3: ¿Cuáles son los rangos de tensión de salida soportada?

El rango de voltaje de salida es de 0,05 kV a 5,00 kV para CA y de 0,05 kV a 6,00 kV para CC, con una precisión de ±(2% de la lectura). El rango de prueba de corriente CA es de 0 mA a 20,00 mA (TH9320) o de 0 mA a 10,00 mA (TH9310/B); el rango de prueba de corriente CC es de 0 µA a 10,00 mA (TH9320) o de 0 µA a 5,00 mA (TH9310). La precisión de la corriente es de ±(2% de la lectura + 5 dígitos).

P4: ¿Cuáles son las especificaciones de la prueba de resistencia de aislamiento?

El rango de voltaje de salida IR es de 0,10 kV a 1,00 kV con una precisión de ±2% de la lectura. El rango de prueba de resistencia es de 0,1 MΩ a 10,0 GΩ. La precisión de la resistencia es de ±10% de la lectura + 2 dígitos en el rango de 0,10 MΩ a 999 MΩ, y de ±20% de la lectura + 2 dígitos en el rango de 1,00 GΩ a 10,0 GΩ. La prueba se descarga automáticamente al finalizar.

P5: ¿Qué es la función de detección de arcos?

La detección de arcos eléctricos monitoriza los eventos de arco durante las pruebas, con un rango de medición de corriente correspondiente de 1 mA a 20 mA. Junto con la función de descarga rápida (descarga automática al finalizar la prueba, DCW), forma parte del concepto de protección del instrumento para el operador y el dispositivo bajo prueba.

P6: ¿Cuántos archivos y pasos de prueba se pueden almacenar?

Se pueden almacenar 20 archivos de prueba; cada archivo admite hasta 20 pasos de prueba, y cualquier paso puede seleccionar cualquier modo de prueba, por lo que una secuencia completa de varias etapas para un producto se ejecuta automáticamente desde un solo archivo.

P7: ¿Qué opciones de configuración de hora están disponibles?

El tiempo de rampa de voltaje y el tiempo de prueba se pueden configurar libremente hasta 999,9 s: el rango del tiempo de rampa de voltaje es de 0,1 s a 999,9 s, la configuración del tiempo de prueba (CA/CC) es de 0,2 s a 999,9 s, el tiempo de caída de voltaje es de 0,1 s a 999,9 s y el tiempo de espera (IR) es de 0,2 s a 999,9 s. Para el voltaje de resistencia de CC, el tiempo de espera de la prueba se puede configurar arbitrariamente.

P8: ¿Qué interfaces ofrece el instrumento y se puede actualizar el firmware?

Las interfaces estándar son RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER y PLC; se admite la interfaz PLC y el protocolo Modbus. En la lista de interfaces estándar de los parámetros generales, se incluyen HANDLER, RS232, USB DEVICE (PC) y USB HOST (unidad USB). El firmware del instrumento se puede actualizar mediante una unidad flash USB y se incluye una función de bloqueo del teclado.

P9: ¿Qué características de seguridad incluye?

Esta serie ofrece mayor seguridad personal gracias a su protección contra descargas eléctricas, funciones de descarga rápida y detección de arco eléctrico, y descarga automática al finalizar la prueba (DCW para la prueba de resistencia a la tensión y descarga automática para la prueba de resistencia de aislamiento). La función de bloqueo del teclado impide cambios de parámetros no deseados, y el firmware del instrumento se puede actualizar mediante una unidad flash USB.

P10: ¿Cuáles son las especificaciones físicas y los accesorios estándar?

Las dimensiones son 280 mm x 88 mm x 428 mm (ancho x alto x profundidad); el peso neto es de 11 kg (serie TH9310) y 12,3 kg (serie TH9320). Los accesorios estándar son: 1 cable de alimentación de tres conductores, 1 cable de prueba de tensión de aislamiento TH90003C y 1 cable de prueba de tensión de aislamiento TH90003R.

¿Listo para incorporar pruebas de tensión de resistencia CA/CC y resistencia de aislamiento a su línea de producción o laboratorio? Solicite un presupuesto para la serie TOB-TH9320 con sus requisitos de tensión de prueba, rango de corriente e interfaz, y especifique el modelo de la serie que mejor se adapte a su producto. Nuestros ingenieros de equipos de prueba le asesorarán sobre la estructura del archivo de prueba, la configuración de los parámetros de tiempo y la integración con su sistema automatizado.
