electrode cutting machine

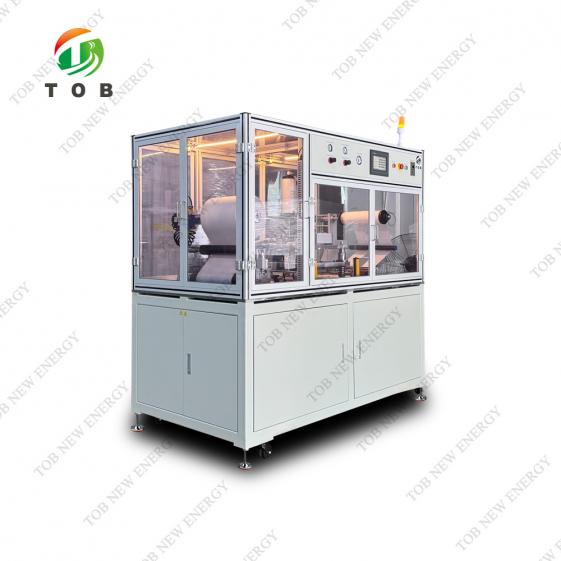

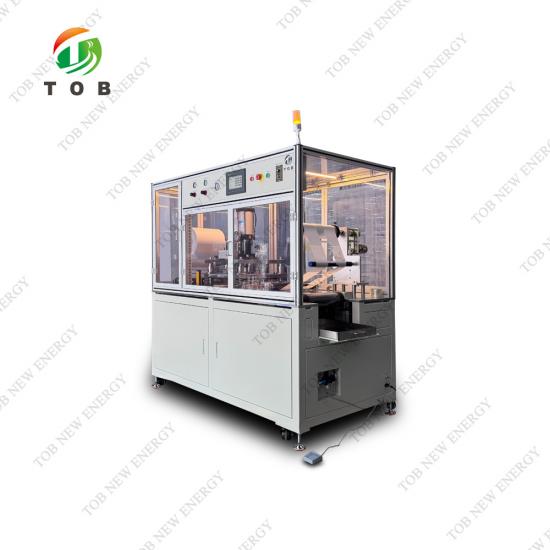

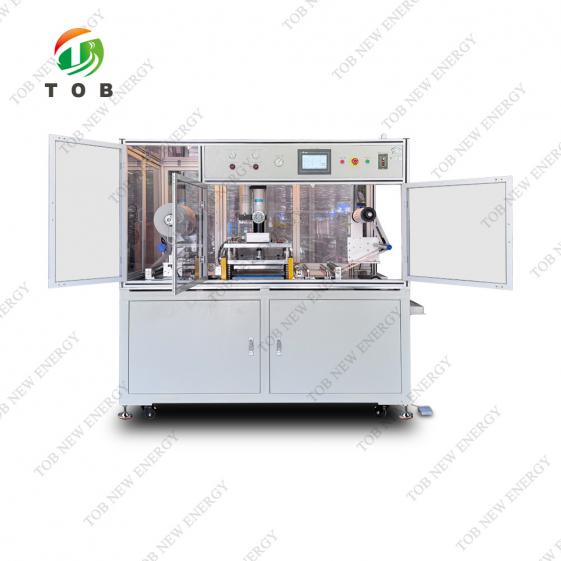

Laboratorio Máquina cortadora de troquel automático de electrodos

Esta máquina de talla de electrodo automático TOB-ADCM-300 se utiliza para las hojas de electrodos de cátodo y ánodo, tala automática de batería en la fabricación e investigación Consiste en un dispositivo de relajación automático, dispositivo de corrección automática, dispositivo de posicionamiento de electrodos, dispositivo de puñetazo y corte de electrodos, dispositivo de tracción de conducción, dispositivo de recolección de desechos automático y otros mecanismos.

  • Marca de fábrica:

    TOB NEW ENERGY

  • Artículo No.:

    TOB-ADCM-300

  • orden (moq):

    1set

  • Pago:

    L/C,T/T

  • origen del producto:

    China

  • Puerto de embarque:

    XIAMEN
consulta ahora
Detalle del producto

Máquina automática de muescas automáticas de laboratorio para la batería de litio anodo y corte de electrodo de cátodo


PRESUPUESTO

Esta máquina de talla de electrodo automático TOB-ADCM-300 se utiliza para las hojas de electrodos de cátodo y ánodo, tala automática de batería en la fabricación e investigación Consiste en un dispositivo de relajación automático, dispositivo de corrección automática, dispositivo de posicionamiento de electrodos, dispositivo de puñetazo y corte de electrodos, dispositivo de tracción de conducción, dispositivo de recolección de desechos automático y otros mecanismos


Composición de componentes principales

*Dispositivo de descarga: adopta la estructura del eje de aumento del aire, el eje de los pasos de aire con la escala de posicionamiento; Adopta el electrodo de servicio de servo automaticunwinding

*Componente limitante del electrodo: adopta la rueda guía de la placa de guía para limitar el electrodo, para garantizar que el transmisión del electrodo no se evite

*Componente de conducción: adopta un motor de paso para controlar la tracciónutomáticamente y puede establecer cualquier longitud del electrodo para la tracción

*Componente de perforación: el molde de cuchillo de tracción se perfora hacia arriba y hacia abajo, y la paleta de moho de cuchillo adopta un mecanismo modular, que es conveniente para la carga, descarga y ajuste

*Componente de ajuste de la cinta transportadora: se distribuye la cinta transportadora a través de una serie de varillas de sobremarro para limitar el sobrecarga del transporte transportador

*Dispositivo de protección: el marco de perfil de aluminio con la cubierta PLACEPROTIVECTIVE de Plexiglas está instalada, y la parte de corte de muerte está instalada con protección de fibra óptica


Parámetros técnicos

Índice de parámetros del equipo

Parámetro

Ancho máximo de alimentación

300 mm

Área de procesamiento máximo

Tamaño máximo de perforación 320 (incluida la pestaña)*240 mm

Grosor de los requisitos del tamaño de la matriz

Espesor> 8 mm

Control de alimentación

Velocidad de alimentación ajustable y paso

Precisión del paso de alimentación

 ± 0 1 mm

Dispositivo de seguridad

Protección contra rejillas infrarrojas y protectores de seguridad

Precisión del paso de alimentación

<0 1 mm

Interfaz de operación

Interfaz inteligente de máquina humana

Peso de la bobina

<50 kg

Diámetro exterior de la bobina

<300 mm

Punching Knife Life

1-5 millones de veces (según la calidad del moho y la precisión del ajuste de la máquina)

Grado de rebabas

Burr vertical ● ¤15î¼m, rebabe horizontal ● ¤20î¼m

Diámetro de carrete

3 pulgadas (diámetro interno)

Reciclaje de chatarra

Separación automática de residuos y dispositivo de reciclaje

Modo de operación

Modo automático/manual

Sistema de control

SOCIEDAD ANÓNIMA

Potencia total

3kw

Voltaje de suministro

AC220V de una sola fase

Peso de la máquina

700 kg

Dimensión general

L1650*W1000*H1800 mm


Requisitos ambientales

Estándar de parámetros

Parámetro

Temperatura ambiente

0 ~ 40 ° C

Humedad relativa

20 ~ 90%RH

Fuente de alimentación

Fase única 220V, 50Hz

Rango de fluctuación de voltaje

±10%

Aire comprimido

0 4 ~ 0 8MPA

Rango de fluctuación de presión

±10%

Sin gases corrosivos, líquidos, gases explosivos en el sitio


Visualización de productos

Automatic Electrode Die Cutting Machine


Más Máquina de cortar a muerte de la batería Para la fabricación de baterías
