Descripción general del producto

● Esta máquina de soldadura láser TOB-ZFJ50320-3000 está diseñada para baterías de iones de litio de placas cilíndricas, centrándose en la soldadura de alta precisión de colectores de corriente positiva y negativa.

● Se utiliza comúnmente en líneas de producción de baterías, fabricación piloto y entornos de laboratorio a producción en masa donde la consistencia de la soldadura, la tasa de rendimiento y la estabilidad del proceso son fundamentales.

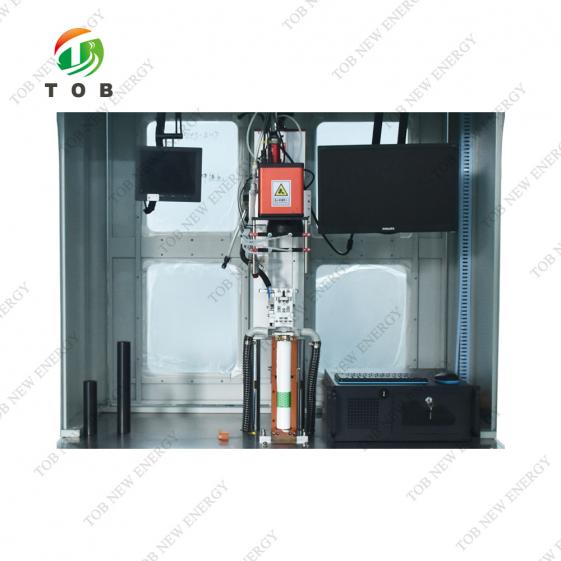

● El sistema integra posicionamiento de celdas basado en accesorios, prensado neumático y soldadura láser con galvanómetro, lo que permite una alineación precisa y resultados de soldadura estables para estructuras de baterías sin mesas.

Descripción del Producto

La máquina funciona posicionando firmemente la celda cilíndrica aplanada de la batería mediante un dispositivo de precisión. Tras la colocación manual del colector de corriente, un cabezal de presión neumático aplica una presión uniforme para estabilizar el área de soldadura. Un sistema láser controlado por galvanómetro realiza una soldadura rápida y precisa en los colectores de corriente positivos y negativos.

● Este equipo está diseñado para soportar diseños de baterías modernas, lo que ayuda a los fabricantes a mejorar la conductividad eléctrica, reducir la resistencia interna y mantener una calidad de soldadura constante durante toda la producción.
Con control basado en PLC y un diseño mecánico ergonómico, la máquina ofrece un funcionamiento confiable, una fácil integración y estabilidad de producción a largo plazo.

Principio de funcionamiento y flujo del proceso

Principio de funcionamiento:

● La máquina combina posicionamiento mecánico, prensado neumático y control de energía láser para lograr una soldadura precisa y repetible de los colectores de corriente de la batería.

Flujo del proceso:

● Coloque manualmente la celda cilíndrica aplanada de la batería

● Colocar manualmente el colector actual

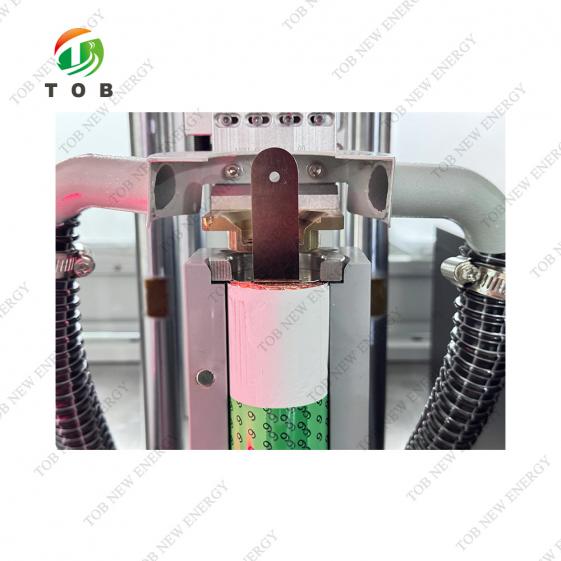

● El cilindro neumático presiona y fija el colector

● El sistema láser galvanómetro realiza soldaduras de precisión

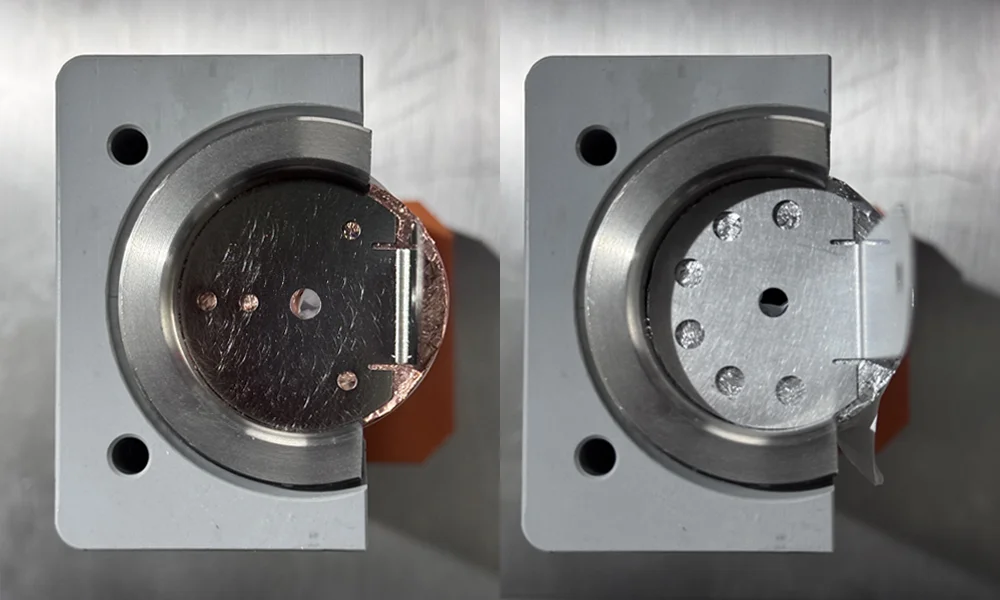

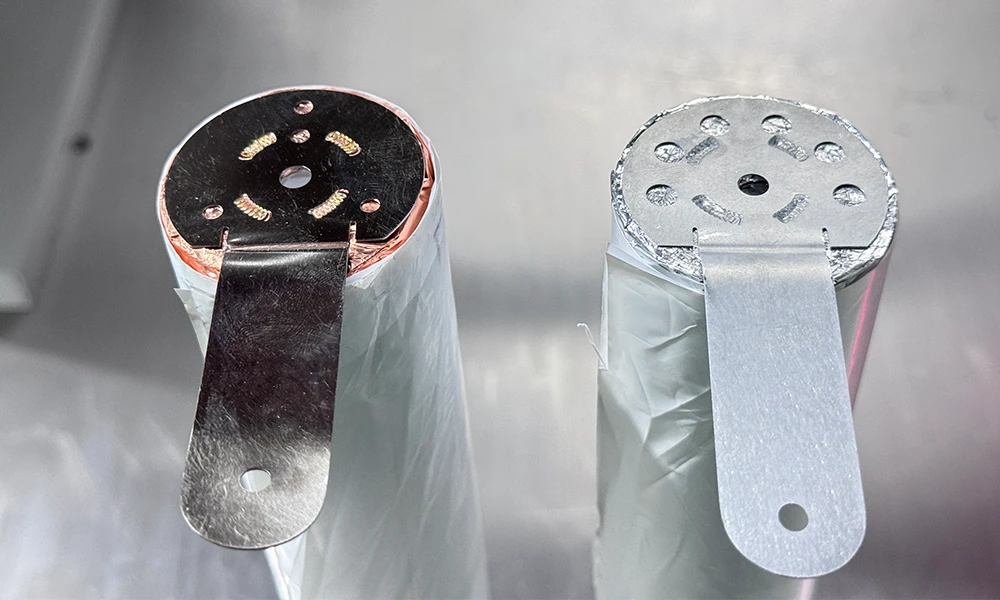

● Los colectores positivos y negativos se sueldan secuencialmente

● La extracción de polvo limpia el área de soldadura.

● La celda soldada se transfiere manualmente al proceso de revestimiento.

Componentes principales del sistema:

● Sistema de posicionamiento celular
Asegura la alineación precisa de celdas cilíndricas utilizando cilindros neumáticos y accesorios de precisión.

● Conjunto de cabezal de prensa de soldadura

Proporciona una presión estable y uniforme a través de cilindros neumáticos, guías lineales y mecanismos de resorte.

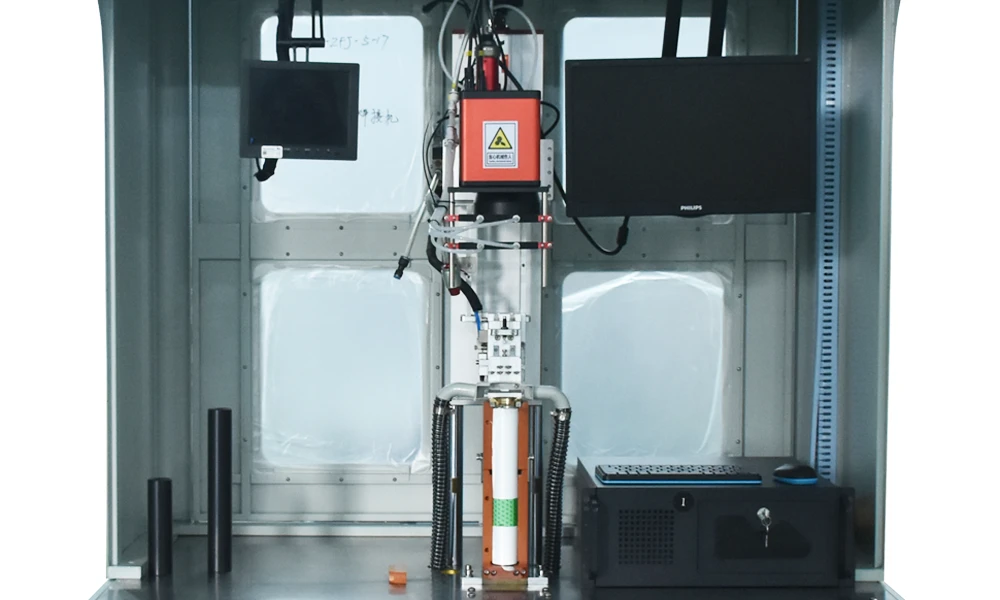

● Sistema de soldadura láser

Incluye un escáner galvanómetro, cilindros de posicionamiento y una fuente láser industrial para soldadura de colector de corriente de alta velocidad.

● Sistema de control eléctrico

El controlador PLC, la HMI de pantalla táctil, los sensores, los relés y los componentes de seguridad garantizan un control preciso del proceso y seguridad operativa.

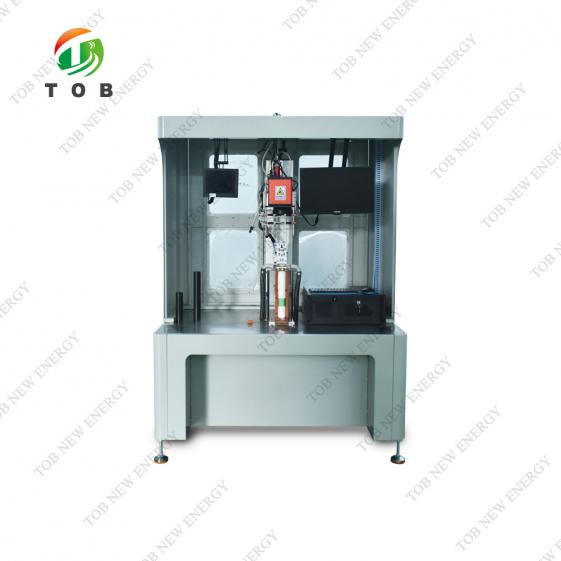

● Bastidor y cerramiento de la máquina

Construido con acero estructural, plataformas revestidas de acero resistente a la corrosión y carcasas de seguridad de aleación de aluminio con paneles de PVC transparente.

Parámetros técnicos del equipo

● Tasa de calificación del producto: 99% (solo se refiere al descarte del producto causado por razones del equipo)

● Capacidad/velocidad de un solo equipo (una sola máquina): ≥2 PPM (varía ligeramente según el proceso del material)

● Tasa de utilización del equipo: ≥95% (fallas causadas únicamente por el equipo)

● Equipo eléctrico: Voltaje 380 V 50 Hz; La fluctuación de voltaje es inferior a ±10 %

● Potencia del equipo: 10KW

● Requisito de fuente de aire: ≥0,6 Mpa (proporcionado por el cliente)

● Aire comprimido: Presión 0,5-0,7 MPa, uso 100 L/min

● El diseño de la máquina debe lograr un excelente rendimiento ergonómico.

● Se prefiere que los materiales estructurales de la máquina sean aluminio, acero inoxidable o galvanizados para evitar la corrosión.

● Líneas piloto de producción de baterías

● Ampliación de la escala de laboratorio a producción

● Soluciones de fabricación de baterías personalizadas

● Procesos avanzados de soldadura de baterías para I+D

Ventajas clave
● Diseñado específicamente para estructuras de baterías cilíndricas sin mesas

● Soldadura láser de alta precisión de colectores de corriente

● Calidad de soldadura estable con una tasa de rendimiento ≥99%

● Apoya la producción consistente en las líneas de fabricación de baterías

● Adecuado tanto para líneas piloto como para producción escalable

● Fácil integración en los sistemas de producción de baterías existentes

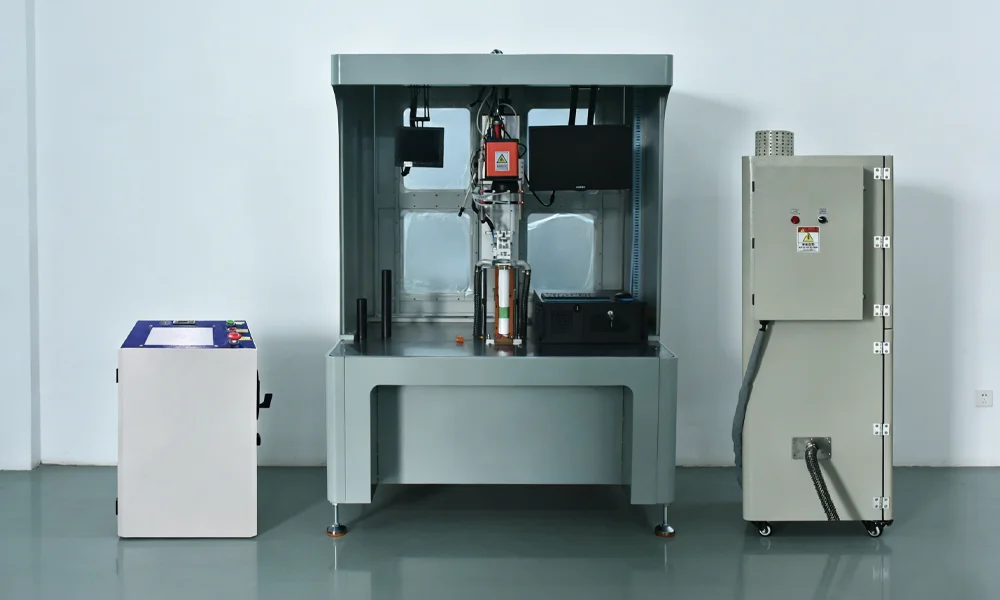

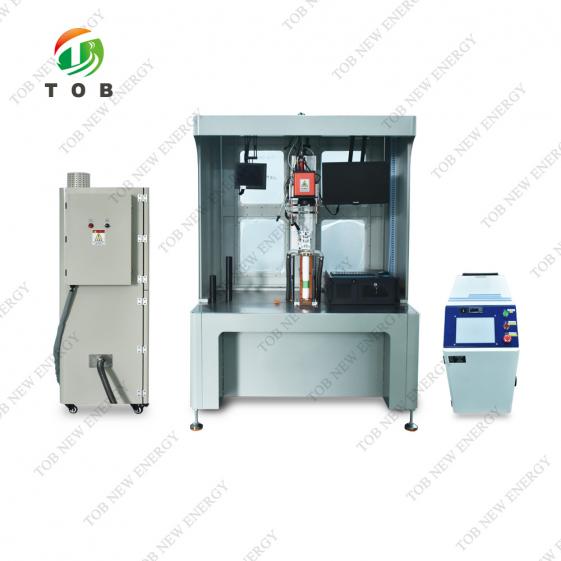

EXHIBICIÓN DEL PRODUCTO
