Electrodo de cátodo LMFP sobre papel de aluminio recubierto de carbono

Electrodo de cátodo LMFP sobre lámina de aluminio recubierta de carbono - TOB-CE-LMFP-D-180241

Electrodo de LMFP calandrado de doble cara, 241 x 180 mm, 28 mg/cm² sobre lámina recubierta de carbono de 15 μm, 5 hojas por envase al vacío

Descripción general del producto y aplicaciones ideales

El TOB-CE-LMFP-D-180241 es un electrodo acabado, no un polvo ni una suspensión. El fosfato de litio, manganeso y hierro se recubre en ambas caras de una lámina de aluminio de 15 μm que ya lleva una capa de carbono de 1 μm en cada lado, y el recubrimiento se calandra a continuación hasta una densidad compactada de 2,3 g/cm³. La hoja mide 241 mm de largo por 180 mm de ancho, pero el recubrimiento mide solo 150 mm de ancho: se deja una tira de 15 mm de lámina desnuda a lo largo de cada uno de los dos bordes largos, de modo que el electrodo se pueda soldar, sujetar o agarrar sin que la herramienta toque nunca el material activo.

El material en sí es la razón por la que existe esta hoja. El LMFP mantiene la estructura de fosfato de olivino que hace que el LFP sea seguro y duradero, e introduce manganeso en la red cristalina para elevar el voltaje de operación. Ese es el argumento comercial en una sola frase: más energía por kilogramo que el LFP, sin los compromisos térmicos y de vida útil que implica pasar a un óxido en capas. El compromiso es real, y es lo que da forma al resto de esta página. Los fosfatos de olivino conducen mal los electrones y son difíciles de prensar a alta densidad, por lo que tanto el sustrato debajo del recubrimiento como el paso de calandrado anterior soportan una mayor parte del rendimiento que en un electrodo de NMC.

Los valores de referencia para el diseño de celdas son de 140 mAh/g en un rango de 2,5 a 4,3 V, con un 94,90 % de la masa del recubrimiento compuesta por material activo. Léanse como valores de referencia más que como garantías: la capacidad que se obtiene realmente depende del electrolito, del protocolo de formación y de la velocidad de prueba. Lo que fija la hoja es la geometría y la carga, de modo que cuando se mide una diferencia posteriormente, se puede atribuir al proceso en lugar de a un electrodo que llegó ligeramente diferente al anterior.

Los compradores lo utilizan de tres formas. Como electrodo de selección cuando es necesario comparar una nueva fuente de LMFP o un nuevo electrolito con una línea de base, donde un paquete de 5 hojas es suficiente para realizar un pequeño diseño de experimentos en pilas de botón. Como electrodo de construcción para un programa de celdas tipo sobre a escala de laboratorio, donde 241 x 180 mm se acerca al formato de una celda de una sola capa o de pocas capas. Y como referencia en la inspección de entrada, donde se prueba la misma geometría frente a una hoja de proveedor en la misma línea para que solo el material difiera entre las dos ramas de la prueba.

Ideal para:

• Selección en pilas de botón de formulaciones de LMFP, electrolitos y protocolos de formación con una carga fija y conocida
• Construcción de celdas tipo sobre de una sola capa y pocas capas que requieren un formato de electrodo de 241 x 180 mm
• Ensayos comparativos de lámina de aluminio recubierta de carbono frente a lámina de aluminio lisa como sustrato de cátodo
• Estudios de calandrado y laminación en los que 2,3 g/cm³ es la línea de base a partir de la cual se realizan variaciones
• Inspección de entrada, donde la comparación entre lotes requiere una geometría idéntica entre los mismos

Esta página cubre únicamente el electrodo, y vale la pena ser explícito sobre los límites. Si lo que necesita es el material activo, el polvo de cátodo LMFP es un producto independiente que se suministra por peso, para compradores que recubren su propia lámina. Si su evaluación se realiza en pilas de botón, el recorrido desde el corte hasta la prueba está cubierto por el equipamiento de laboratorio para pilas de botón; si está construyendo la celda tipo sobre, las estaciones que coinciden con la tabla de procesos más abajo se enumeran en la sección de línea de ensamblaje de celdas tipo sobre. Los electrodos libres de solventes pertenecen a otra familia diferente, y la página de la película de electrodo seco es el punto de referencia más cercano en este sitio. Lo que esta hoja no puede hacer es predecir el resultado de su celda: es un insumo para un proceso, y un paquete de 5 hojas está dimensionado para evaluación, no para producción.

Tres hojas acabadas junto a dos paquetes sellados al vacío. La zona oscura es el recubrimiento de LMFP calandrado; las tiras brillantes son los márgenes de lámina desnuda de 15 mm dejados a lo largo de dos bordes.

Envíenos el tamaño de electrodo que realmente necesita y cuántas hojas requiere el primer lote de evaluación, y nos pondremos en contacto con el tamaño de corte, la carga y el empaque antes de que realice su pedido.

Especificaciones completas

La primera tabla es la hoja de datos para este tamaño, reproducida sin redondeos. Cualquier valor con una tolerancia se escribe como el valor nominal seguido de la tolerancia, porque en un electrodo esos dos números tienen la misma importancia: una hoja que alcanza los 28 mg/cm² pero se queda en 2,5 g/cm³ no es la pieza que especificó.

1. Electrodo y recubrimiento

Dos filas de esa tabla pasan desapercibidas fácilmente, y ambas cambian los usos posibles de la hoja. La fila del sustrato tiene dos números en lugar de uno: una lámina de 15 μm de ancho 180 mm, y una capa de carbono de 1 μm que solo cubre el ancho recubierto de 150 mm. Los 15 mm restantes a cada lado son de aluminio plano, que es exactamente lo que se necesita para soldar una lengüeta. La última fila es una fórmula en lugar de un valor, y la tercera subsección a continuación la explica por completo.

2. Empaquetado, almacenamiento y otros tamaños

Una vez abierto un paquete, las hojas absorben humedad del aire, y un electrodo seco marca la diferencia entre un recubrimiento que se adhiere y uno que forma ampollas tras el llenado con electrolito. La nota de la hoja de datos es deliberadamente breve: vuelva a sellar las hojas después de abrirlas y guárdelas en un horno a 60 °C o en una caja de guantes. Ambas opciones son válidas, pero elija una y manténgase en ella, ya que ambas ofrecen estados de superficie diferentes y cambiar entre ellos a mitad del programa introduce una variable que no tenía intención de probar.

Otros tamaños se fabrican bajo pedido, y conviene saber qué números son fáciles de cambiar y cuáles no. La longitud y la anchura siguen a la troqueladora. La anchura recubierta y el margen de 15 mm siguen al cabezal de recubrimiento, por lo que un margen diferente implica una pasada de recubrimiento distinta en lugar de un paso de corte. La carga, 28 mg/cm², depende de la separación de recubrimiento y del contenido de sólidos. Si necesita un cambio pequeño, especifique en qué borde debe estar el margen, ya que un margen de 15 mm en dos bordes y un margen de 15 mm en un solo borde no son la misma pieza cuando la hoja llega al dispositivo de apilamiento.

3. Masa del material activo, capacidad de la celda y grosor

Todo lo contenido en esta subsección es aritmética basada en la tabla anterior. Ninguno de estos valores es un valor adicional de la hoja de datos, y ninguno debe ofrecerse a un cliente como un resultado medido. El objetivo es permitirle dimensionar una prueba antes de que lleguen las hojas.

Capacidad por lado = capacidad específica x área recubierta x densidad másica del recubrimiento x fracción de material activo. El área que corresponde a esa fórmula es el área recubierta, 241 mm x 150 mm, y no el electrodo completo, ya que los márgenes sin recubrir no contienen ningún material activo.

Tres suposiciones respaldan esos números, y deberías estar de acuerdo con las tres antes de poner cualquiera de ellas en una propuesta:

• 28 mg/cm² es la carga en cada cara. Esa es la convención habitual en las hojas de datos para un electrodo de doble cara. Si su proveedor se refiere a las dos caras combinadas, reduzca a la mitad cada cifra de masa y capacidad de la tabla.
• El área recubierta contiene el material activo. Realice la misma operación aritmética con el área total del electrodo de 433,80 cm² y cada cifra aumentará un 20 %, porque 180 mm divididos por 150 mm es 1,2 y la diferencia es papel de aluminio desnudo.
• La capa de carbono no está incluida en la masa de la hoja. La hoja de datos no pesa las capas de 1 μm por separado, por lo que la cifra de 22 g abarca únicamente el papel de aluminio más los dos recubrimientos.

También vale la pena tener en cuenta las tolerancias. Una tolerancia de ±0,4 mg/cm² sobre 28 mg/cm² es de ±1,4 %, lo que representa ±38 mAh en una hoja de doble cara de 2,69 Ah, o aproximadamente un uno y medio por ciento de la celda. El valor de ±0,1 g/cm³ en la densidad compactada no modifica la masa, pero desplaza el grosor por cada cara entre unos 117 μm y 127 μm, de modo que una altura de pila calculada a partir de los 122 μm nominales puede diferir en 10 μm por hoja antes de que ocurra ningún problema.

Los valores de la subsección 3 se obtienen de la hoja de datos mediante las fórmulas indicadas. No son especificaciones medidas por separado y arrastran las tolerancias anteriores.

Las dos franjas brillantes en cada hoja son los márgenes de 15 mm, uno a lo largo de cada borde largo. Tanto el recubrimiento como la capa de carbono de 1 μm se detienen en el ancho recubierto de 150 mm, por lo que lo que se ve allí es papel de aluminio desnudo.

Proceso de referencia para celdas tipo bolsa con electrodos de doble cara

La ruta a continuación es la secuencia de referencia que cita TOB para convertir esta hoja en una celda tipo bolsa con electrodo de doble cara. La columna de equipos nombra la estación que realiza cada paso, y cada uno de esos modelos es un artículo de catálogo en lugar de un marcador de posición. Los parámetros son puntos de consigna de referencia para la planificación, no una receta validada: su electrolito, su separador y su formato de celda modificarán los tiempos de horneado y la corriente de formación, y así debe ser.

1. La ruta de referencia, estación por estación

Lea la primera fila como el enlace de regreso a la sección anterior. La configuración de la capacidad de la celda no tiene ningún equipo asociado porque es un cálculo: capacidad específica x área del electrodo x densidad de área del recubrimiento x contenido de material activo, que es la fórmula desarrollada anteriormente. Todo lo que está aguas abajo de ese número, desde la cantidad de electrolito inyectado hasta la ventana de clasificación, escala con él, por lo que un error en la suposición de carga se propaga hasta la última estación.

2. La mitad de ensamblaje de la ruta como diagrama de flujo

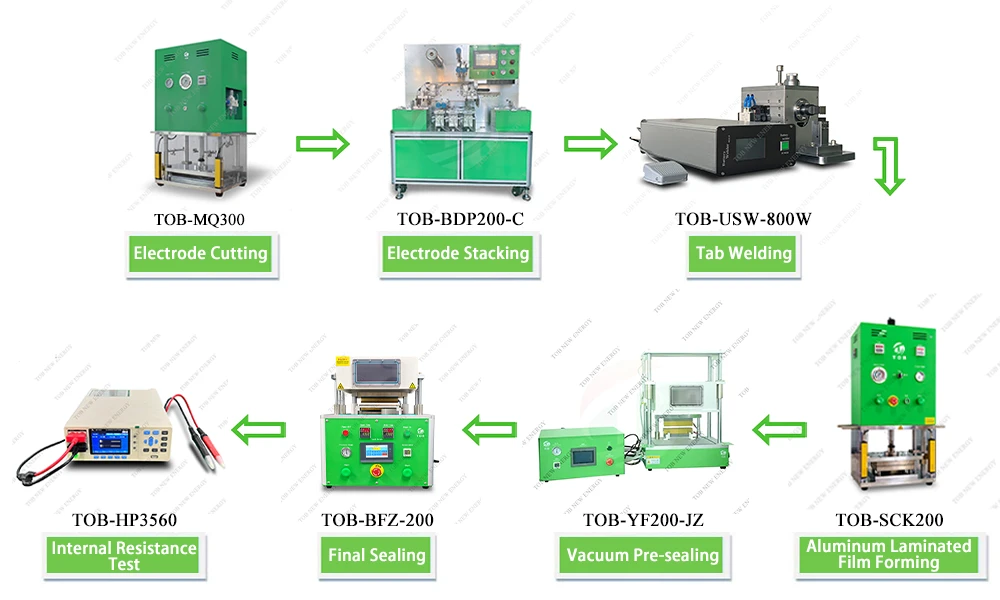

Siete estaciones de la ruta de la celda tipo bolsa: corte de electrodos TOB-MQ300, apilado de electrodos TOB-BDP200-C, soldadura de lengüetas TOB-USW-800W, formado de película laminada de aluminio TOB-SCK200, sellado previo al vacío TOB-YF200-JZ, sellado final TOB-BFZ-200 y prueba de resistencia interna TOB-HP3560.

El diagrama de flujo no es toda la tabla, y vale la pena ver qué parte cubre. Va desde el corte hasta la prueba de resistencia después del sellado final, es decir, la mitad correspondiente a la geometría y el sellado de la ruta. El horneado, el llenado de electrolito, el envejecimiento y la formación se ubican entre el sellado previo al vacío y el sellado final en la tabla, y son pasos de proceso en hornos y equipos de guantera en lugar de estaciones en este bucle de ensamblaje, razón por la cual no aparecen como una casilla.

3. Selección del electrodo primero en celdas tipo moneda

La mayoría de los compradores no empiezan con la celda tipo bolsa. Empiezan con una celda tipo moneda, porque una celda tipo moneda responde a la pregunta para la cual se compró el electrodo, que es si este lote de LMFP y este electrolito proporcionan la capacidad y la eficiencia del primer ciclo que implica la hoja de datos, y lo hace con unos pocos centímetros cuadrados de material por celda en lugar de una hoja completa de 241 x 180 mm. El paquete de 5 hojas cubre entonces una pequeña matriz de formulaciones en lugar de una sola construcción.

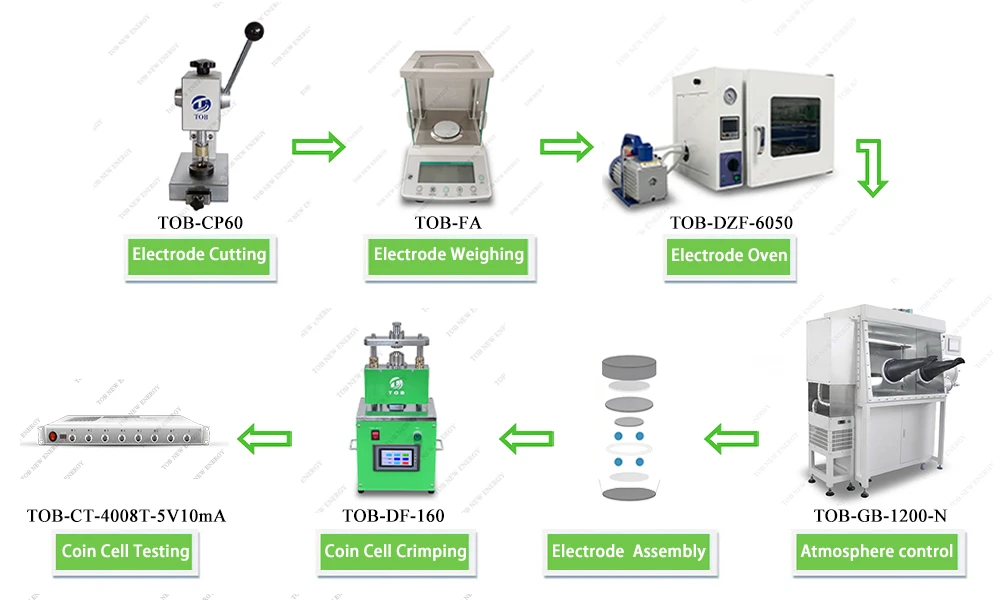

La ruta de la celda tipo moneda en siete estaciones: corte de electrodos TOB-CP60, pesaje de electrodos TOB-FA, horno de electrodos TOB-DZF-6050, control de atmósfera TOB-GB-1200-N, ensamblaje de electrodos, crimpado de celdas tipo moneda TOB-DF-160 y prueba de celdas tipo moneda TOB-CT-4008T-5V10mA.

Dos estaciones en ese diagrama de flujo son las que deciden si sus números significan algo. La estación de pesaje es donde se comprueba la carga del disco punzonado, porque un disco de 12 mm cortado de una hoja con una tolerancia de ±0,4 mg/cm² no tiene la misma masa activa que el disco siguiente, y la capacidad por gramo solo se puede comparar entre celdas si se conoce la masa. La estación de atmósfera es donde el electrodo se mantiene seco entre el horno y el crimpado, y ese es el mismo problema de humedad al que se refiere la nota de almacenamiento en la tabla de especificaciones, trasladado a la guantera.

Por qué la capa de carbono y el calandrado importan en este electrodo

Comience con lo que hay debajo del recubrimiento. El aluminio es un buen colector y una interfaz deficiente: se pasiva en el aire en cuestión de segundos, y el óxido que se forma es resistivo. Una capa de carbono de 1 µm en cada cara reemplaza ese óxido por una superficie conductora, ligeramente rugosa y estable frente al electrolito. En un electrodo de NMC, el recubrimiento seguiría funcionando, pero se podría discutir si se gana su lugar. En un fosfato de olivino no se puede: el LMFP conduce los electrones mucho peor que un óxido en capas, por lo que la resistencia de interfaz representa una proporción mucho mayor de la resistencia total de la celda, y cada miliohmios en la lámina vale más aquí que en otras partes de la celda.

La capa de carbono también cumple una función mecánica que el argumento eléctrico tiende a ocultar. A 28 mg/cm², el recubrimiento tiene un grosor aproximado de 122 µm en cada lado, lo que es un electrodo grueso para los estándares de laboratorio, y un recubrimiento grueso se mantiene sujeto a la lámina únicamente por el aglutinante, a menos que haya algo en lo que pueda anclarse. La rugosidad de la capa de carbono es ese algo. Si se elimina, el modo de fallo no es una pérdida gradual de rendimiento, sino la deslaminaicón: una hoja que parece perfecta en la bolsa y pierde recubrimiento en el margen después de haber sido punzonada, apilada y manipulada. Nada aguas abajo se recupera de eso.

El calandrado es la otra mitad del mismo compromiso. Presionar el recubrimiento aumenta la densidad de energía volumétrica y mejora el contacto entre partículas, y ambos aspectos se reflejan inmediatamente en los números. También cierra la porosidad, y la porosidad es el espacio que el electrolito debe llenar y el espacio por el que los iones de litio deben moverse. Si 2,3 g/cm³ es el punto correcto en esa curva depende de la tasa que necesite, y esa es una decisión para el diseño de su celda en lugar de para el proveedor de electrodos. Lo que hace la hoja es mantener el valor dentro de ±0,1 g/cm³, de modo que cuando lo mueva, lo haga de manera deliberada y pueda atribuir el resultado al cambio.

La fracción de material activo del 94,90 % es la tercera palanca, y es la que los compradores leen con menos atención. El 5,10 % restante es aglutinante y aditivo conductor, y ese es el presupuesto del cual se pagan tanto la adhesión como la red electrónica dentro del recubrimiento. Una mayor fracción activa proporciona más capacidad para la misma masa; también deja menos espacio para la red de negro de humo que transporta electrones a la lámina, lo cual es precisamente la debilidad de la química. El 94,90 % es una cifra de compromiso, y se cotiza con dos decimales porque interviene en cada cálculo de capacidad que realice en esta hoja.

Los márgenes de 15 mm merecen un párrafo propio porque son la parte del diseño que falla primero en la producción. La pestaña positiva se suelda ultrasónicamente al electrodo, y la soldadura ultrasónica necesita metal limpio: si se coloca el sonotrodo sobre el recubrimiento, la pepita de soldadura capta material activo y aglutinante, lo que da lugar a una unión débil y a una fuente de contaminación dentro de la bolsa. La misma tira es lo que sujeta el pinzador cuando la hoja se transfiere del punzón al apilador. Un margen que sea lo suficientemente ancho para la pestaña pero no para el pinzador sigue provocando un problema de manipulación, razón por la cual el margen se especifica como un parámetro de recubrimiento y no se deja al troquel de corte.

Lo que nada de esto soluciona es la celda. La cifra de referencia de 140 mAh/g en la tabla se indica sin una tasa asociada, por lo que debe tratarse como un punto de comparación entre lotes medidos de la misma manera en lugar de como un valor absoluto que se pueda incorporar en una especificación. Lo mismo se aplica a la ventana de 2,5 a 4,3 V: es un rango de referencia para el diseño, y el límite superior que utilice realmente es una decisión de vida útil antes de ser una decisión de capacidad. El electrodo es un insumo bien controlado; el resultado sigue siendo su proceso.

Características de ingeniería clave

• La carga y la densidad son dos promesas independientes. Los valores de 28 ± 0,4 mg/cm² y 2,3 ± 0,1 g/cm³ son números independientes, y una hoja puede cumplir con uno mientras incumple el otro. Ambos aparecen como tolerancias en la hoja de datos para que ambos puedan comprobarse a la llegada en lugar de deducirse de los resultados de las celdas tres semanas después.
• Ambas caras están recubiertas y calandradas. Este es un electrodo de doble cara en el sentido de producto terminado, no una hoja de una sola cara recubierta dos veces. La cifra de 122 µm por cara y la altura de apilamiento de 261 µm en la tabla de cálculo asumen que ambas caras son simétricas, por lo que si mide una sola cara, incorpore el resultado al total en lugar de a una comparación de una sola cara.
• La capa de carbono se detiene en el ancho recubierto. 1 µm en cada cara, en más de 150 mm, dentro de una lámina de 180 mm. Los 15 mm fuera de eso son aluminio desnudo, y ese límite es una característica de la pieza, no un artefacto de la pasada de recubrimiento.
• Dos márgenes desnudos, uno a lo largo de cada borde largo. Son la zona de soldadura de la pestaña y la zona del pinzador. En un tamaño personalizado, indique a qué borde pertenece el margen: dos márgenes y un margen son piezas diferentes en el dispositivo de apilamiento.
• Fracción de material activo del 94,90 %, expresada con dos decimales. No es un adorno. Se multiplica directamente por la masa de material activo y, por lo tanto, por la capacidad de cada celda que construya a partir de la hoja, y un error del uno por ciento en ella desplaza un electrodo de 2,69 Ah en unos 27 mAh.
• Cinco hojas por paquete al vacío.El tamaño del paquete es una cantidad de evaluación: suficiente para una matriz de pila de botón o unas pocas celdas de bolsa de una sola capa, no suficiente para llenar una línea de producción, y mantiene la cantidad abierta lo suficientemente pequeña como para almacenarla adecuadamente.
• Otros tamaños fabricados bajo pedido.La longitud y el ancho siguen al troquel; el ancho recubierto y el margen siguen al cabezal de recubrimiento; la carga sigue a la ranura de recubrimiento y al contenido de sólidos. Cambiar el margen es una nueva tirada de recubrimiento, no un paso de recorte, y debe cotizarse como tal.

Manipulación, almacenamiento y seguridad

1. Almacenamiento una vez abierto el paquete

La nota de la ficha técnica es breve y constituye toda la especificación de almacenamiento: vuelva a sellar las hojas después de abrirlas y guárdelas en un horno a 60 °C o en una caja de guantes. Ambas opciones son aceptables y la elección es suya, pero hágalo de una sola manera. Un electrodo secado en un horno y un electrodo mantenido en una caja de guantes llegan al apilador con diferentes estados de superficie, y un programa que alterna entre ambos a mitad de camino habrá introducido una variable que será muy difícil de separar de la química más adelante.

Lo que la nota protege es contra la humedad, y el fallo que previene no es sutil. El agua absorbida por el recubrimiento se libera nuevamente durante el secado al vacío y el sellado previo, y en el mejor de los casos le cuesta tiempo de bomba; en el peor, llega al electrólito, donde hidroliza la sal y produce fluoruro de hidrógeno. Eso es un problema de eficiencia del primer ciclo y de gas, y se le atribuirá la culpa al material a menos que se controle el paso de almacenamiento. Mantenga las hojas abiertas en su paquete sellado hasta el momento de uso, y no deje un paquete parcialmente usado expuesto en el laboratorio abierto entre turnos.

2. Manipulación de la hoja

Manipule la lámina por los márgenes descubiertos. Estos existen para el mecanizado y son además la única parte del electrodo que tolera los dedos, guantes sin polvo o pinzas sin dejar ningún residuo en el área activa. Una vez que una lámina se ha sujetado a través del recubrimiento, la marca permanecerá ahí durante toda la vida útil de la celda y, en un recubrimiento de 122 μm, también representa un punto de inicio de grietas.

Evite doblar o plegar el área recubierta y no deje que dos láminas se deslicen entre sí. La abrasión de recubrimiento contra recubrimiento parece inofensiva en un banco de trabajo y se manifiesta más adelante como microagujeros y fallas por microcortocircuito en la estación de prensado en caliente y de microcortocircuitos de la tabla de procesos. Si las láminas deben transportarse sueltas, intercale hojas protectoras entre ellas en lugar de apilarlas descubiertas. El corte y el troquelado deben mantenerse dentro del contorno del diseño, y recortar dentro del margen constituye una modificación de la pieza en lugar de un simple retoque.

3. Seguridad

Este es un electrodo, no una celda. No almacena carga, no contiene litio metálico ni electrolito y no presenta voltaje entre sus terminales, por lo que los riesgos eléctricos que las personas asocian con el trabajo con baterías no se aplican en esta etapa. Los riesgos que sí se aplican son los habituales de un polvo fino adherido a un recubrimiento: el polvo derivado del corte, troquelado o recortado debe extraerse directamente en la herramienta en lugar de barrerse posteriormente, y los recortes deben destinarse a su flujo habitual de desecho de electrodos según las normas de su propia planta, en lugar de a la basura general.

Los residuos de disolvente y aglutinante son otra consideración, y corresponden a los datos de su proveedor de revestimientos más que a esta página. Si su departamento de EHS necesita una clasificación para el transporte o el almacenamiento, solicítela con el pedido para que la documentación viaje con la mercancía en lugar de tener que reconstruirla después de su llegada.

Preguntas frecuentes de ingeniería

P: ¿Pueden suministrar un tamaño diferente?

Sí. El tamaño de 241 x 180 mm es un formato en stock, no el único. Envíe la longitud y el ancho del electrodo, el ancho revestido, qué bordes deben llevar el margen, si la hoja es de una o dos caras y la carga que desea, y la cotización se basará en esos números. Sea específico sobre el margen, ya que lo establece el cabezal de revestimiento y no la matriz, y un cambio de margen cotizado como una operación de corte se devolverá como una tirada de revestimiento diferente.

P: ¿Es 28 mg/cm² la carga en cada lado o en ambos lados juntos?

Se indica por lado en la hoja de datos suministrada, que es la convención habitual para un electrodo de doble cara. De todos modos, vale la pena confirmarlo en la orden de compra, ya que la diferencia es un factor de dos en cada cifra de masa y capacidad: a 28 mg/cm² por lado, la lámina transporta unos 2,69 Ah, y si la cifra fuera la combinación de ambas caras, transportaría unos 1,35 Ah. La tabla de cálculo de la sección de especificaciones funciona a partir de la lectura por lado y muestra qué líneas se deben dividir por la mitad.

P: ¿Se puede utilizar esta lámina en una celda cilíndrica?

Tal como se suministra, no. Es una lámina plana cortada con los márgenes sin recubrir a lo largo de los dos bordes largos, lo cual corresponde a una disposición de celda apilada. Un diseño enrollado necesita que el margen sin recubrir corra a lo largo de la dirección de bobinado y requiere una tira estrecha en lugar de una lámina de 180 mm de ancho; además, con 122 μm por lado, el recubrimiento es lo suficientemente rígido como para que los radios de bobinado estrechos presenten un riesgo de agrietamiento. Indíquenos el formato de celda antes de diseñar con este electrodo y le cotizaremos una lámina cortada longitudinalmente o con un margen diferente.

P: ¿Qué aporta realmente la capa de carbono y está incluida en la densidad superficial del colector?

La capa reduce la resistencia entre el recubrimiento y la lámina metálica y proporciona una superficie de anclaje para el aglutinante, que es lo que mantiene un recubrimiento de 122 μm adherido durante el troquelado y el apilado. No añade capacidad. En cuanto a los 4,09 mg/cm² de la tabla: 15 μm de aluminio a 2,7 g/cm³ dan 4,05 mg/cm², por lo que esa fila es coherente con la lámina sola, y la capa de carbono de 1 μm no se contabiliza por separado en ella.

P: ¿El paquete incluye datos de prueba específicos del lote?

La hoja de datos de esta página es la especificación de la pieza. Si su inspección de entrada necesita valores medidos para el lote entregado, acuerde las mediciones y el método de prueba antes de realizar el pedido, para que puedan quedar reflejados en este. Preguntar después de que la mercancía haya sido enviada es el único camino que de manera fiable no funciona, ya que la única opción restante es medir las hojas que ya ha abierto.

P: ¿Es 60 °C la temperatura de funcionamiento de este electrodo?

No. Los 60 °C de la hoja de datos son una tolerancia de almacenamiento y secado para la lámina, no una clasificación térmica, y no deben incluirse como tal en la especificación de una celda. La única referencia eléctrica en esta página es la ventana de 2,5 a 4,3 V, que es un rango de diseño para la celda en lugar de un límite del electrodo por sí solo.

Si su pregunta es sobre un tamaño, una carga o un margen que no aparece en esta página, probablemente sea más rápido preguntar que intentar arreglárselas sin ello. Las tiradas personalizadas son la forma en que se vende realmente la mayoría de estos electrodos.

Indíquenos el formato de celda que está construyendo y la carga que necesita, y le confirmaremos el tamaño del electrodo, el margen de diseño y el embalaje antes de recubrir cualquier material.

Correo electrónico: tob.amy@tobmachine.com | Tel / WhatsApp: +86 181 2071 5609

Revisado por: Science Wang, Six Sigma Black Belt, Battery Lines | Última actualización: 2026-10-30
