Máquina de recubrimiento de laboratorio con secado por infrarrojos de alta temperatura

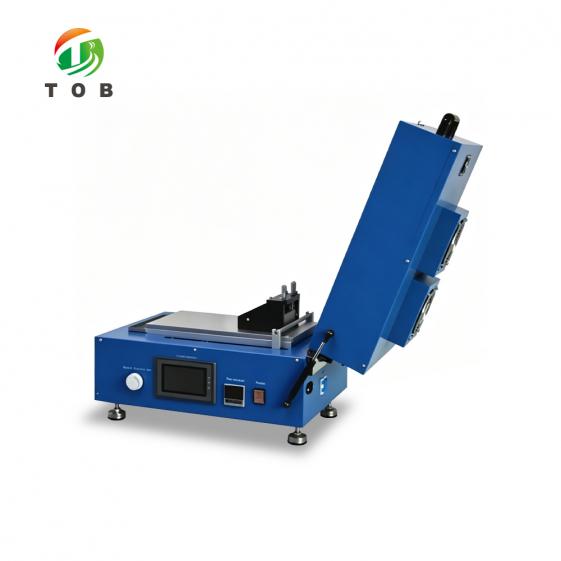

Máquina de recubrimiento con secado por infrarrojos para investigación de películas a alta temperatura - TOB-RVCH-300

Descripción general del producto y aplicaciones ideales

La TOB-RVCH-300 es una máquina de recubrimiento con secado por infrarrojos para la investigación de películas a alta temperatura. Se utiliza ampliamente en diversos tipos de investigación de recubrimientos a alta temperatura (películas cerámicas, películas de cristal, películas de materiales para baterías y películas nanoespeciales) y está diseñada para adaptarse al desarrollo futuro de la ciencia y la tecnología para la formación de películas en condiciones de alta temperatura.

La máquina realiza el recubrimiento en modo de placa plana con un aplicador de película estándar: el aplicador es impulsado por un motor a lo largo del sustrato, por lo que la velocidad de recubrimiento es estable y ajustable. La carrera de recubrimiento (300 mm) y la velocidad de recubrimiento (0-120 mm/s) se configuran de forma continua en la pantalla táctil, el grosor del recubrimiento se ajusta dentro del rango de 0-6 mm y la precisión del recubrimiento es de ±3 µm, con un comparador de esfera de 1 µm opcional para una lectura de grosor más precisa.

El sustrato se sostiene sobre una placa de aluminio al vacío (L365 mm x A200 mm x H23 mm). Las láminas de cobre, las láminas de aluminio y sustratos similares se pueden colocar o retirar rápidamente, y el sustrato se adhiere por adsorción sin deformarse. El vacío se proporciona mediante la bomba de vacío sin aceite integrada (1 unidad) o conectando la máquina a una fuente de vacío externa.

Después del recubrimiento, la película se seca en la misma máquina mediante calentamiento por infrarrojos. El calentamiento por infrarrojos de gran superficie garantiza una temperatura uniforme de alta precisión en la cámara, y el sistema de secado y calentamiento cubre desde temperatura ambiente hasta 130 °C con un controlador de temperatura de pantalla digital y una precisión de ±1 °C. Debido a que la máquina es compacta (L560 mm x A420 mm x H370 mm, 50 kg), también se puede utilizar dentro de una caja de guantes, para la investigación de películas que deben manipularse en una atmósfera controlada. Todos los parámetros se configuran cómodamente a través del PLC y el control por pantalla táctil.

Ideal para:

• Investigación de recubrimientos a alta temperatura: películas cerámicas, películas de cristal, películas de materiales para baterías y películas nanoespeciales.
• Laboratorios que recubren y secan en una sola máquina compacta, con secado por infrarrojos desde temperatura ambiente hasta 130 °C.
• Investigación realizada dentro de una caja de guantes, donde las pequeñas dimensiones y el funcionamiento cómodo de la máquina ahorran espacio.
• Procesos que recubren láminas de cobre, láminas de aluminio y sustratos similares mantenidos planos sobre una placa de aluminio al vacío sin deformación.
• Trabajo experimental que requiere un recubrimiento estable impulsado por motor con la carrera y la velocidad de recubrimiento configuradas de forma continua en la pantalla táctil.

¿Necesita confirmar si la carrera de 300 mm, el rango ajustable de grosor de recubrimiento y el rango de secado por infrarrojos coinciden con su investigación de películas? Póngase en contacto con nuestros ingenieros de equipos de laboratorio con los detalles de su sustrato y material.

Especificaciones técnicas completas

1. Parámetros técnicos

2. Marcas principales de componentes eléctricos y estándar

Nota: Por motivos de entrega, el proveedor tiene derecho a seleccionar componentes de otras marcas de grado equivalente según el suministro del mercado, sin previo aviso al cliente.

Dónde encaja la recubridora en la investigación de películas de alta temperatura

En la investigación de películas de alta temperatura, el recubrimiento y el secado forman una secuencia: el material formador de película se prepara como una suspensión o dispersión, se recubre sobre un sustrato a un espesor controlado y se seca para formar la película. Tanto el sustrato como las condiciones de secado influyen en la película resultante, por lo que el equipo que realiza el recubrimiento y el secado en una sola máquina, con cada parámetro configurado con precisión, ayuda a mantener los experimentos comparables.

La TOB-RVCH-300 realiza esta secuencia en una sola máquina:

1. Colocación del sustrato: el sustrato (lámina de cobre, lámina de aluminio u otro sustrato de película) se coloca sobre la placa de aluminio de vacío y se mantiene plano mediante vacío, suministrado por la bomba de vacío sin aceite integrada o una fuente de vacío externa. El sustrato se adsorbe sin deformación.
2. Configuración de parámetros: la carrera de recubrimiento (300 mm, sin pasos) y la velocidad de recubrimiento (0-120 mm/s, sin pasos) se configuran en la pantalla táctil, y el espesor de recubrimiento requerido se establece en el aplicador de película estándar dentro del rango ajustable de 0-6 mm.
3. Recubrimiento: el aplicador es accionado por el motor a lo largo de la carrera a la velocidad establecida, recubriendo el sustrato en el modo de placa plana.
4. Secado: el sistema de calefacción por infrarrojos seca la película en la cámara, desde temperatura ambiente hasta 130 °C, con la temperatura establecida en el controlador de temperatura de pantalla digital (precisión de ±1 °C). La calefacción por infrarrojos de gran área mantiene uniforme la temperatura de la cámara.
5. Extracción y evaluación: la película recubierta y seca se retira de la placa de vacío para su caracterización o para el siguiente paso del proceso.

Para películas sensibles al aire o a la humedad, la máquina puede operarse dentro de una caja de guantes, de modo que la misma secuencia de recubrimiento y secado pueda llevarse a cabo en una atmósfera controlada.

Características técnicas clave de la TOB-RVCH-300

1. Calefacción por infrarrojos de gran área con temperatura uniforme de alta precisión: La máquina adopta calefacción por infrarrojos de gran área, lo que garantiza una temperatura uniforme de alta precisión en la cámara. El sistema de calefacción y secado cubre desde temperatura ambiente hasta 130 °C con un controlador de temperatura con pantalla digital y una precisión de ±1 °C.
2. Recubrimiento de placa plana con aplicador accionado por motor: La máquina utiliza el modo de recubrimiento de placa plana con un aplicador de película estándar. El aplicador es accionado por un motor, por lo que la velocidad de recubrimiento es estable y ajustable.
3. Ajustes continuos de carrera y velocidad en la pantalla táctil: La carrera de recubrimiento es de 300 mm, configurada y ajustada de forma continua en la pantalla táctil; el accionamiento del recubrimiento es motorizado, con la velocidad de recubrimiento también configurada y ajustada de forma continua en la pantalla táctil dentro del rango de 0-120 mm/s (por ejemplo, para lechada de fosfato de hierro y litio).
4. Placa de aluminio al vacío para la sujeción del sustrato sin deformación: La placa de aluminio al vacío mide L365 mm x A200 mm x H23 mm. El papel de cobre, el papel de aluminio y sustratos similares se pueden colocar o retirar rápidamente, y el sustrato se adsorbe sin deformación. El vacío es suministrado por la bomba de vacío sin aceite integrada (1 unidad) o por una fuente de vacío externa.
5. Aplicador de película estándar con alta precisión de recubrimiento: El aplicador de película estándar proporciona una alta precisión de recubrimiento y un espesor de recubrimiento ajustable; el espesor del rascador es ajustable dentro de 0-6 mm, la precisión del recubrimiento es de ±3 µm, y hay disponible un indicador de cuadrante opcional de 1 µm para una lectura de espesor más precisa.
6. Ancho de recubrimiento de 100 mm (se puede ampliar): El ancho de recubrimiento estándar es de 100 mm y se puede ampliar. Hay disponibles barras rascadoras opcionales y otros dispositivos de medición para el recubrimiento manual.
7. Compatible con cajas de guantes y ahorro de espacio: La máquina se puede utilizar dentro de una caja de guantes. El funcionamiento es cómodo y las dimensiones reducidas (L560 mm x A420 mm x H370 mm) ahorran espacio.
8. Control por PLC + pantalla táctil: La máquina está controlada por PLC y pantalla táctil, lo que hace que la configuración de cada parámetro sea cómoda.

Opciones de configuración

• Ancho de recubrimiento: estándar 100 mm; se puede ampliar.
• Dispositivos de medición: barra rascadora opcional y otros dispositivos de medición (recubrimiento manual).
• Fuente de vacío: bomba de vacío sin aceite integrada (1 unidad) o conexión a una fuente de vacío externa.
• Lectura de espesor: indicador de cuadrante opcional de 1 µm.

La configuración final para un pedido determinado se define en la confirmación del pedido.

Recomendaciones prácticas de funcionamiento

• Sustrato y vacío: coloque el sustrato en la placa de aluminio al vacío y encienda el vacío (bomba de vacío sin aceite integrada o una fuente de vacío externa). El sustrato se adsorbe sin deformación; confirme que quede plano antes de recubrir.
• Configuración de los parámetros de recubrimiento: ajuste la carrera de recubrimiento (300 mm, continua) y la velocidad de recubrimiento (0-120 mm/s, continua) en la pantalla táctil, y ajuste el espesor de recubrimiento requerido en el aplicador de película estándar dentro del rango ajustable de 0-6 mm.
• Recubrimiento: el aplicador es accionado por el motor a lo largo de la carrera a la velocidad establecida. La velocidad de recubrimiento es estable y ajustable, por lo que las pasadas realizadas con los mismos ajustes se pueden repetir.
• Secado: ajuste la temperatura de secado en el controlador de temperatura con pantalla digital (temperatura ambiente a 130 °C, precisión ±1 °C). La calefacción por infrarrojos de gran área mantiene la temperatura de la cámara uniforme durante el secado.
• Verificación del espesor: la precisión del recubrimiento es de ±3 µm; se puede instalar un indicador de cuadrante opcional de 1 µm cuando se necesite una lectura de espesor más precisa.
• Uso en caja de guantes: la máquina se puede utilizar dentro de una caja de guantes; verifique el espacio de trabajo de la caja de guantes con respecto a las dimensiones de la máquina (L560 mm x A420 mm x H370 mm) antes de la instalación.
• Servicios: la máquina funciona a 220 V / 50 Hz con una potencia de 1,5 kW; confirme el suministro en el lugar de instalación antes de la puesta en marcha.
• Limpieza después del uso: mantenga la máquina y la placa de vacío limpias; limpie con un paño suave humedecido con alcohol (consulte Mantenimiento y precauciones).

Mantenimiento y precauciones

1. Limpie frecuentemente la máquina con un paño suave humedecido con alcohol para mantenerla limpia.
2. Aplique aceite a las piezas móviles para lubricarlas y mantener el movimiento suave.
3. Si la máquina no se va a utilizar durante mucho tiempo, limpie las superficies de las piezas móviles y rocíe aceite antioxidante sobre las superficies para protegerlas.
4. Compruebe periódicamente los tornillos, tuercas, pasadores y otros elementos de fijación en cada posición de la máquina para evitar que se aflojen y para eliminar accidentes de calidad de la máquina y lesiones personales.

Preguntas frecuentes de ingeniería

P1: ¿Para qué se utiliza la TOB-RVCH-300?

La TOB-RVCH-300 es una máquina de recubrimiento con secado por infrarrojos ampliamente utilizada en diversos tipos de investigación de recubrimientos de alta temperatura: películas cerámicas, películas de cristal, películas de materiales de batería y películas especiales de nanotecnología. Está diseñada para adaptarse al futuro desarrollo de la ciencia y la tecnología para la formación de películas en condiciones de alta temperatura.

P2: ¿Cómo se configuran y ajustan la carrera y la velocidad de recubrimiento?

La carrera de recubrimiento es de 300 mm, configurada y ajustada de forma continua en la pantalla táctil. El accionamiento del recubrimiento es motorizado, y la velocidad de recubrimiento también se configura y ajusta de forma continua en la pantalla táctil, dentro del rango de 0-120 mm/s (por ejemplo, para lechada de fosfato de hierro y litio).

P3: ¿Cómo se controla el espesor del recubrimiento y qué tan preciso es?

La máquina está equipada con un aplicador de película estándar. El espesor del rascador es ajustable dentro del rango de 0-6 mm, y la precisión del recubrimiento es de ±3 µm. Se puede instalar un indicador de cuadrante opcional de 1 µm para una lectura de espesor más precisa.

P4: ¿Cómo se sujeta el sustrato durante el recubrimiento?

El sustrato se sujeta en una placa de aluminio al vacío que mide L365 mm x A200 mm x H23 mm. El papel de cobre, el papel de aluminio y sustratos similares se pueden colocar o retirar rápidamente, y el sustrato se adsorbe sin deformación. El vacío es suministrado por la bomba de vacío sin aceite integrada (1 unidad) o conectando una fuente de vacío externa.

P5: ¿Cuál es el sistema de calefacción y secado de la máquina?

La máquina adopta calefacción por infrarrojos. El sistema de calefacción y secado cubre desde temperatura ambiente hasta 130 °C, controlado por un controlador de temperatura con pantalla digital con una precisión de ±1 °C. La calefacción por infrarrojos de gran área garantiza una temperatura uniforme de alta precisión en la cámara.

P6: ¿Se puede utilizar la máquina dentro de una caja de guantes?

Sí. La máquina puede utilizarse en una caja de guantes; su funcionamiento es práctico y sus pequeñas dimensiones (L560 mm x An420 mm x Al370 mm) ahorran espacio.

P7: ¿Cuál es el ancho de recubrimiento y se puede cambiar?

El ancho de recubrimiento estándar es de 100 mm y se puede ampliar. Hay disponibles barras rascadoras opcionales y otros dispositivos de medición para el recubrimiento manual.

P8: ¿Cómo se controla la máquina?

La máquina se controla mediante PLC y pantalla táctil, por lo que cada parámetro se puede configurar cómodamente.

P9: ¿Cuáles son la fuente de alimentación y las especificaciones físicas?

La fuente de alimentación es de 220 V / 50 Hz, la potencia es de 1.5 kW, el peso es de 50 kg y las dimensiones son L560 mm x An420 mm x Al370 mm. La máquina tiene una bomba de vacío sin aceite integrada (1 unidad).

¿Listo para añadir secado por infrarrojos a su flujo de trabajo de recubrimiento de películas de laboratorio? Solicite una cotización para el TOB-RVCH-300 indicando su tipo de sustrato, material de recubrimiento y espesor de película objetivo. Nuestros ingenieros de equipos de laboratorio pueden asesorarle sobre los ajustes de carrera y velocidad, el perfil de temperatura de secado y la configuración de la caja de guantes.
