Máquina automática de revestimiento y secado de películas, carrera de 300 y 400 mm

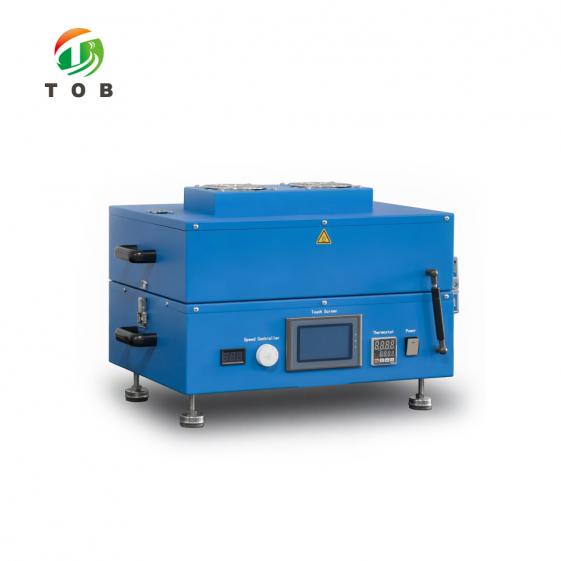

Máquina automática de revestimiento y secado de películas - Serie TOB-VCH

Una plataforma plana calefactada, dos carreras de revestimiento: TOB-VCH-300X250 (300 mm) y TOB-VCH-400X250 (400 mm)

Descripción general del producto y aplicaciones ideales

El TOB-VCH es un revestidor plano calefactado: una rasqueta se desplaza sobre un sustrato sujetado por vacío a una velocidad establecida, deposita una película húmeda de espesor controlado, y la placa inferior seca dicha película a una temperatura de hasta 130 °C sin que la película se levante ni se mueva. La colada y el secado ocurren en la misma superficie, por lo que una muestra pasa de estar en forma de suspensión a convertirse en una película seca y manipulable en una sola pasada y una sola configuración.

Dos modelos comparten dicha plataforma. Utilizan la misma cuchilla, el mismo concepto de placa de vacío, el mismo PLC y pantalla táctil, y el mismo accionamiento de 0-120 mm/s; se diferencian en la carrera de revestimiento (300 mm o 400 mm), la longitud de la placa de vacío (415 mm o 515 mm), el sistema de calefacción, la potencia y el espacio ocupado. Las diferencias se presentan lado a lado en la sección de especificaciones, para que pueda elegir un modelo sin tener que leer dos páginas separadas.

Ideal para:

• Películas delgadas cerámicas, donde una capa en verde debe colarse de forma plana y secarse sin agrietarse
• Películas delgadas de cristales y nanomateriales especiales que requieren un espesor húmedo repetible en el rango de los micrómetros
• Suspensiones para electrodos de baterías sobre láminas de cobre o aluminio, incluido LFP, donde el rango de 0-120 mm/s está configurado para dicha reología
• Cualquier laboratorio que pase de la aplicación manual a una carrera motorizada, donde la variación entre operarios es el problema que se busca resolver

Este es un instrumento de colada por cuchilla, no un revestidor de producción. Si su proceso se define por un cabezal de ranura de extrusión en lugar de una cuchilla, el revestidor de ranura de laboratorio TOB-JYCM-800 es la opción más adecuada; si necesita un revestimiento continuo en una banda móvil en lugar de una hoja a la vez, consulte la máquina de revestimiento rollo a rollo TOB-SY300J.

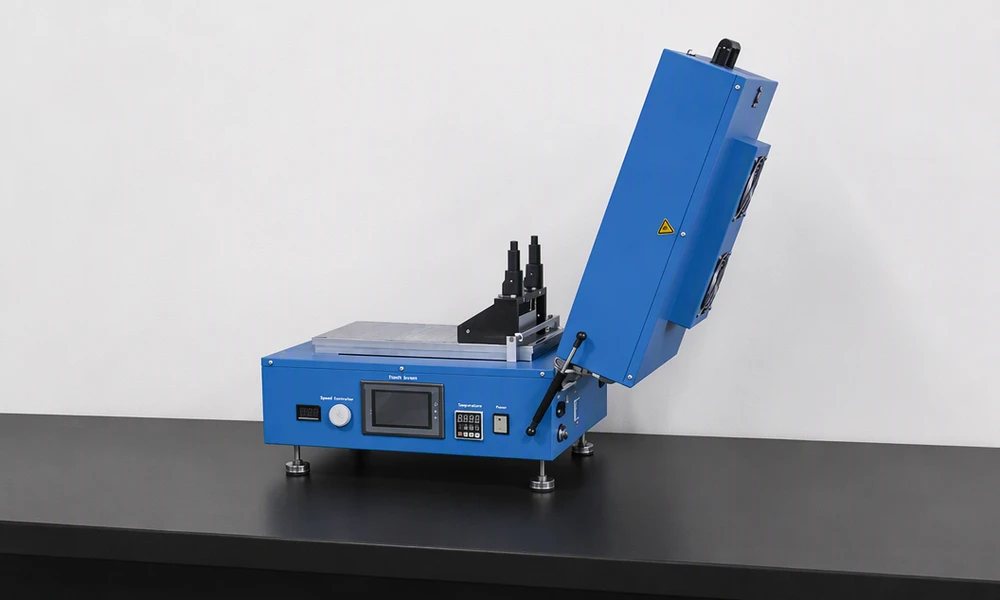

TOB-VCH-300X250 instalado en un banco de laboratorio, con la tapa abierta y el aplicador de rasqueta sobre la base de revestimiento.

Indíquenos la suspensión, el espesor húmedo que busca y el tamaño de su muestra más grande, y le diremos si la carrera de 300 mm o la de 400 mm deja suficiente margen al final de la pasada.

Especificaciones completas

Todo lo que no cambia entre los dos modelos se encuentra en la primera tabla; todo lo que cambia está en la segunda, en dos columnas, para que una diferencia pueda leerse en una sola fila.

1. Especificaciones compartidas

2. En qué se diferencian los dos modelos

Las dimensiones externas son aproximadas y se confirman con el plano final antes del envío. Dos miembros más de la familia quedan fuera de esta página: el de carrera más corta TOB-VCH-300X200 y las máquinas de rollo a rollo a escala de producción.

Componentes eléctricos y mecánicos

Las piezas que determinan cuánto tiempo la máquina permanece calibrada se enumeran a continuación. Tres elementos difieren entre los dos modelos y se muestran en ambas columnas en lugar de promediarse.

Para cumplir con los requisitos de entrega, el proveedor se reserva el derecho de sustituir componentes por alternativas de grado equivalente de otras marcas según la disponibilidad en el mercado, sin previo aviso al cliente.

Por qué una placa de vacío calefactada cambia la película

Una película húmeda es frágil durante sus primeros minutos de vida. Cualquier cosa que la toque, la incline o la seque de manera desigual se manifiesta más tarde como un gradiente de espesor, un borde agrietado o un pequeño orificio, y para entonces la causa es difícil de aislar. La placa soluciona tres de esos modos de fallo a la vez.

Mantiene el sustrato plano.Las láminas de cobre y aluminio llegan con curvatura y memoria del rollo. Aunque se fijen con cinta en los bordes, siguen haciendo puente en el centro, y la cuchilla corta entonces una película que es más delgada sobre el puente y más gruesa en los bordes. El vacío succiona toda la hoja contra una cara de aluminio mecanizada, de modo que la cuchilla ve un solo plano en toda su anchura.

Se seca desde el sustrato hacia arriba.El calor pasa a través de la placa y la lámina hacia la parte inferior de la capa húmeda. El disolvente se evapora desde la superficie libre mientras la película sigue anclada a la lámina inferior, lo cual es lo opuesto a secar una muestra en un horno sobre una bandeja, donde la película puede formar una costra, ampollarse o levantarse en los bordes a medida que se contrae.

Elimina el paso de manipulación.Se extiende, se seca, luego se libera el vacío y se retira la muestra como una película terminada. No hay que transferir nada húmedo, por lo que no hay flacidez, ni ondulaciones, ni necesidad de volver a alinear la muestra entre el recubrimiento y el secado.

El límite es de 130 °C, mantenido a ±2 °C por un controlador digital. Eso cubre el agua, el etanol, la NMP y la mayoría de los disolventes de bajo punto de ebullición utilizados en la colada en cinta, pero es una temperatura de secado, no de sinterización o recocido; si su proceso requiere 200 °C o más, este es el instrumento incorrecto independientemente del modelo.

Características técnicas principales

• Calentamiento uniforme en gran área.El 300X250 calienta desde la placa en toda el área de trabajo; el 400X250 calienta uniformemente desde arriba y desde abajo. Ambos persiguen el mismo objetivo: evitar una banda fría en los extremos de la carrera, donde una película se seca más lentamente y termina con una microestructura diferente a la del centro.
• Cuchilla accionada por motor, velocidad continua.El carro es accionado por un motor paso a paso y la velocidad se configura en la pantalla táctil en cualquier valor de 0 a 120 mm/s. El tendido manual vincula el espesor de la película a la velocidad con la que el operador empuja por casualidad, razón por la cual dos personas producen dos muestras diferentes a partir de una sola lechada.
• Placa de aluminio con vacío.La lámina se coloca y se libera en segundos sin cinta adhesiva, y la bomba exenta de aceite integrada significa que no se necesita ninguna línea de vacío externa; en su lugar, se puede conectar una fuente externa si el laboratorio ya cuenta con una.
• Aplicador de película estándar, espacio de 0 a 6 mm.El espesor húmedo se establece mediante la holgura en lugar de por estimación, y los aplicadores de barra u otros dispositivos de dosificación se pueden utilizar en lugar del extendido manual cuando se desea un régimen de cizalladura diferente.
• Lo suficientemente pequeño para una caja de guantes.Toda la máquina está construida para ubicarse dentro de una caja de atmósfera inerte, lo que la hace utilizable para litio metálico, sodio y otras químicas sensibles al aire donde la lechada no se puede exponer al aire del laboratorio entre el tendido y el secado.
• PLC con pantalla táctil.La longitud de carrera, la velocidad del carro, la temperatura y la secuencia de vacío se configuran como parámetros en lugar de topes mecánicos, por lo que una receta se puede anotar, repetir y entregar al siguiente operador.

Recomendaciones de operación, mantenimiento y seguridad

1. Antes y durante una ejecución de revestimiento

1. Limpie la placa y la cuchilla con alcohol y un paño suave. Una sola escama de lechada seca debajo de la cuchilla se manifiesta como una raya longitudinal en la película.
2. Coloque la lámina o el sustrato sobre la placa de vacío, encienda el vacío y compruebe que la hoja esté plana en los cuatro bordes antes de continuar.
3. Establezca la separación húmeda en el aplicador, en cualquier valor dentro del rango de 0 a 6 mm, y bloquéela.
4. Introduzca la longitud de carrera y la velocidad del carro en la pantalla táctil. Ambas son continuas, por lo que el número que anote en el cuaderno de laboratorio es el número con el que funciona la máquina.
5. Establezca la temperatura de la placa y espere hasta que se mantenga en el punto de consigna dentro de ±2 °C. Extender sobre una placa que todavía está subiendo produce una película que se seca a una velocidad cambiante a lo largo de su longitud.
6. Extienda y luego deje la película en la placa para que se seque antes de liberar el vacío y levantar la muestra. Liberar antes de tiempo es la forma más común de obtener una película rizada o agrietada.

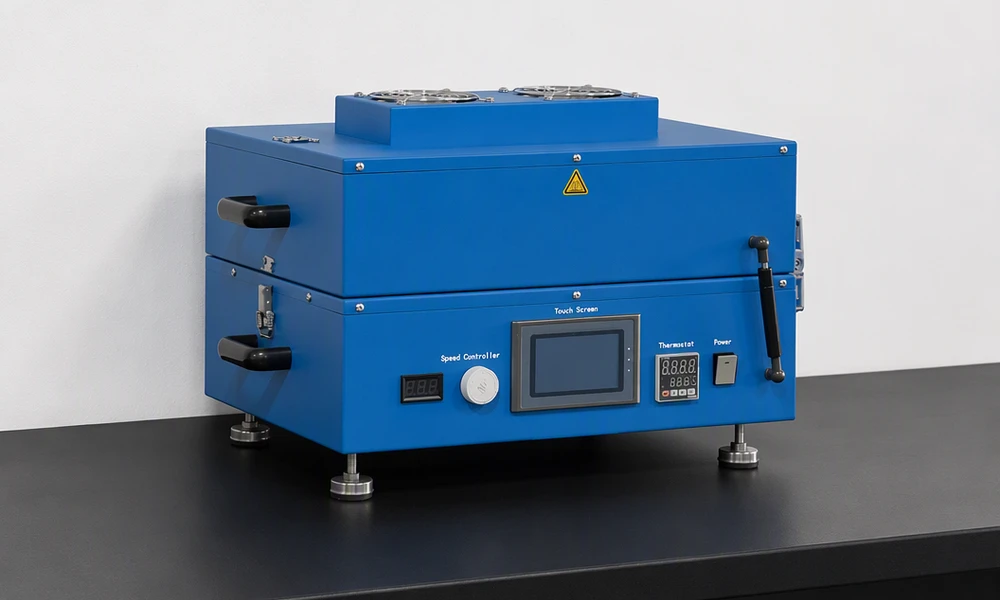

La misma máquina con la tapa cerrada, la posición en la que se deja mientras una película se seca en la placa.

La placa permanece a la temperatura después de que el carro se detiene. Mueva las muestras con pinzas o una cuchilla, no con los dedos.

2. Mantenimiento y seguridad

• Limpieza. Limpie regularmente con un paño suave humedecido con alcohol, y mantenga la placa y la cuchilla libres de lodo seco.
• Lubricación. Lubrique las piezas móviles para que el carro siga funcionando sin problemas; un riel guía seco se manifiesta primero como una ondulación en la velocidad.
• Periodos largos de inactividad. Limpie las superficies móviles y luego rocíelas con aceite antioxidante antes de almacenar la máquina.
• Fijaciones. Compruebe los tornillos, tuercas y pasadores según un programa. Un sujetador flojo en una máquina de revestimiento es tanto un riesgo para la calidad como un riesgo para la seguridad.
• Manos fuera de la zona de desplazamiento. Nunca introduzca las manos ni ninguna parte del cuerpo en el área de movimiento o en la zona de trabajo mientras la máquina esté en marcha, y permita que solo una persona opere la máquina a la vez, para que nadie quede atrapado por un arranque que no esperaba.
• Prohibido el desmontaje no autorizado. Los técnicos externos y el personal que no haya sido designado por la fábrica no deben desmontar el equipo.

Preguntas frecuentes de ingeniería

P1: ¿Por qué detenerse a 130 °C y qué no puede secar esta máquina?

Porque 130 °C es una temperatura de secado, no una temperatura de tratamiento térmico. Elimina el agua, el etanol, el NMP y los otros disolventes de bajo punto de ebullición utilizados en la colada en cinta con la rapidez suficiente para que la película fragüe mientras las partículas siguen donde las colocó la cuchilla. Lo que no hará es recocer una cerámica, sinterizar un cátodo o eliminar un aditivo de alto punto de ebullición que solo se evapora por encima de 200 °C. Si su receta requiere esas temperaturas, la limitación es la placa, no el modelo, y un horno tubular o un revestidor de alta temperatura es el instrumento adecuado.

P2: ¿Por qué sujetar la lámina por vacío en lugar de fijarla con cinta adhesiva?

La cinta solo toca los bordes, por lo que el centro de una lámina curvada sigue haciendo puente, y la cuchilla pasa por encima de ese puente cortando una película más fina de lo que indica el espacio libre. El vacío actúa sobre toda la área a la vez y tira de la hoja sobre un plano mecanizado. Tampoco deja adhesivo en la lámina, lo que importa si la hoja revestida pasa directamente a una etapa de ensamblaje de celdas donde los residuos contaminarían la pila.

P3: Cuchilla doctor blade o aplicador de barra: ¿cuál elegir y por qué?

La cuchilla es la herramienta estándar en esta plataforma: un espacio libre, una velocidad, una película de espesor constante en toda la carrera, que es lo que se desea cuando la variable que se estudia es la suspensión en lugar del método de revestimiento. Un aplicador de barra aplica un historial de cizallamiento diferente y es mejor para películas muy finas o para reproducir la receta de una publicación que especifica una barra de alambre. Ambos se pueden usar aquí; la cuchilla se incluye de serie y la barra es una opción de extensión manual.

P4: ¿Por qué el modelo 400X250 necesita 3 kW mientras que el 300X250 necesita 1,5 kW?

De acuerdo con las dos diferencias enumeradas en la tabla de especificaciones: la placa es más larga (515 mm frente a 415 mm), y la 400X250 calienta desde arriba y desde abajo, mientras que la 300X250 calienta desde la placa. Un área calefactada más grande junto con una segunda superficie de calefacción requiere aproximadamente el doble de calor para suministrar, que es el orden de la diferencia entre 1,5 kW y 3 kW. También es la razón por la cual la 400X250 necesita su propia comprobación del suministro antes de la instalación en lugar de compartir un circuito de banco.

Q5: ¿Por qué poner una máquina de revestimiento dentro de una caja de guantes?

Porque para el metal de litio, el sodio y varios sistemas de sulfuros, la suspensión no puede exponerse al aire del laboratorio entre el extendido y el secado. La humedad y el oxígeno reaccionan en la superficie de la película fresca, y el daño se produce antes de que la muestra llegue a una celda. Extender y secar dentro de la caja mantiene toda la secuencia en una sola atmósfera, lo cual es también la razón por la cual la máquina está construida de forma compacta: un instrumento que no pasa por la antecámara es un instrumento que no se puede usar de esta manera en absoluto.

P6: ¿Qué modelo necesito, el 300X250 o el 400X250?

Empiece por la muestra, no por la especificación. La carrera debe ser más larga que su muestra más larga más una entrada y una salida en cada extremo; de lo contrario, la cuchilla aún estará acelerando o ya desacelerando sobre una parte de la película. A continuación, compruebe la longitud de la placa de vacío frente a esa misma muestra, porque una placa de 415 mm no puede sujetar de forma útil una hoja de 400 mm con margen en ambos extremos. Por último, compruebe el espacio ocupado y el suministro: 560 x 530 mm en 1,5 kW, o 660 x 550 mm en 3 kW. Si incluso la carrera de 300 mm deja demasiada placa sin usar para las muestras que realmente procesa, el modelo más corto 300X200 de la misma familia es la solución más pequeña y económica.

Envíenos la suspensión, el espesor en húmedo, el disolvente y el tamaño de la muestra más grande que necesite revestir, y le diremos cuál de los dos recorridos se adapta y si el aplicador estándar de 100 mm es suficiente o necesita la versión de 150 mm o 250 mm.
