Patente CN215506637U - Dispositivo de alimentación con criba vibratoria
Sep 29,2026Criba los grumos apelmazados del polvo antes de que llegue a la mezcladora y luego lo transporta hacia adentro, de modo que una mezcladora grande pueda alimentarse de forma segura mientras sigue funcionando.
Especificación completa y dibujos: CN215506637U en Google Patents
La lechada de batería comienza como materia prima sólida o en polvo, y el polvo que se deja reposar se apelmaza. Los grumos que llegan a la mezcladora degradan la calidad de la mezcla, y los grumos más duros pueden dañar la propia mezcladora. Sin embargo, los dos métodos de alimentación utilizados entonces tenían sus propios problemas: la alimentación manual ofrecía poca protección al operador y era ineficiente, y la alimentación por vacío era costosa y requería equipos de vibración complejos. Ninguno podía añadir material mientras la mezcladora estaba en funcionamiento.
CN215506637U, presentada el 9 de septiembre de 2021, resuelve ambos aspectos del problema. Criba la materia prima antes de que entre en la mezcladora y acciona la criba mecánicamente desde el mismo motor que hace girar el transportador de tornillo: sin vibrador independiente, sin actuador adicional.
Información de la patente
| Número de publicación | CN215506637U |
| Número de solicitud | CN202122171553.1U |
| Título (original) | 一种基于大型搅拌机用上料装置 (Dispositivo de alimentación con criba vibratoria para mezcladoras grandes) |
| Inventores | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| Cesionario actual | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.: la entidad registrada de TOB NEW ENERGY |
| Fecha de presentación | 9 de septiembre de 2021 |
| Fecha de concesión | 14 de enero de 2022 |
| Tipo de documento | Modelo de utilidad (concedido, código de tipo U) |
| Estatus legal | Activo |
| Vencimiento previsto | 9 de septiembre de 2031 |
| Citas posteriores | Citado por 1 patente posterior |
| Dibujos | 5 figuras |
| Registro oficial | CN215506637U en Google Patents |
El problema de producción que resuelve esta patente
Las materias primas en polvo para la lechada de baterías de litio tienden a aglomerarse mientras están almacenadas. La especificación enumera las consecuencias en orden de gravedad: los grumos apelmazados reducen la calidad de la agitación, y los grumos que se han endurecido pueden incluso romper el propio mezclador. En cuanto a la alimentación, la carga manual coloca al operador al lado de una máquina en funcionamiento sin medidas de protección reales y no puede seguir el ritmo de la producción; la carga por vacío requiere equipos costosos y hardware de vibración complejo. El resultado que busca la patente se indica en su resumen: materia prima que se tamiza antes del mezclador, un operador que puede mantenerse alejado del mezclador, y un dispositivo que puede añadir material mientras el mezclador sigue mezclando.
Cómo funciona el mecanismo
Entrada y tamizado

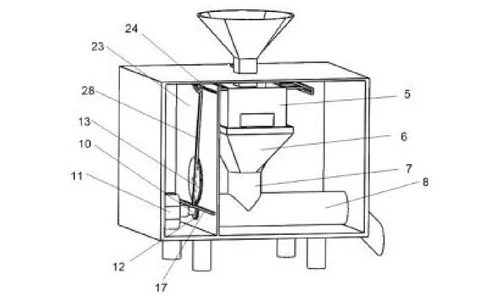

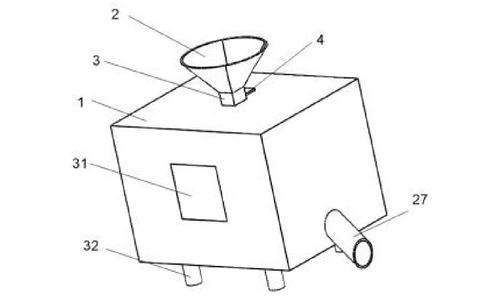

El dispositivo es un cuerpo de caja (1) que se apoya sobre columnas de soporte (32). El material se vierte en el embudo de alimentación (2) en la parte superior, pasa por una abertura de alimentación (3) cerrada por un deflector (4) y cae sobre la criba vibratoria (20). La malla de la criba (21) se inserta en una ranura de malla (25) en la parte inferior del marco de la criba, por lo que la malla se puede reemplazar para cambiar el tamaño de corte. Una puerta de la criba (26) se abre para que los residuos que quedan en la malla (los grumos) puedan ser retirados.
Un motor, dos trabajos: transporte y agitación

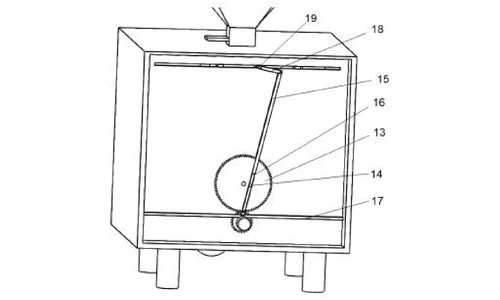

El motor (11) hace girar un eje giratorio (10) mediante un acoplamiento. El eje acciona un eje de tornillo (9) dentro de la tubería horizontal (8) - la tarea de transporte - y lleva un piñón (12) que engrana con un engranaje grande (13) sobre él - la tarea de vibración. Un pasador cilíndrico (14) fijado en el engranaje grande se desplaza en una ranura rectangular (16) de un primer eslabón (15), cuyo extremo inferior está pivotado en una barra transversal (17) como un par giratorio. A medida que el engranaje gira, el pasador hace oscilar el eslabón, y un segundo eslabón (18) transmite ese movimiento a un deslizador (19). El movimiento giratorio del engranaje se convierte así en el movimiento alternativo del deslizador, y el deslizador hace vibrar la criba.
Desplazamiento estable de la criba

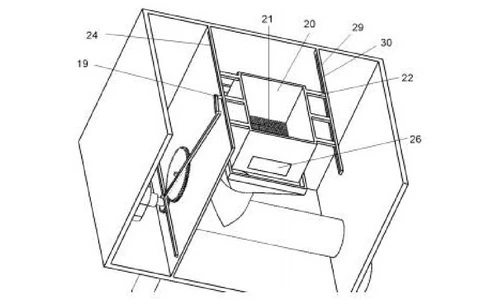

La criba descansa sobre seis mangos de criba (22). El deslizador actúa sobre el mango central derecho, mientras que el extremo izquierdo de cada mango se desplaza en una ranura transversal (30) en una barra transversal (29); el deslizador mismo corre en la ranura de deslizamiento (24) de una placa divisoria (23). La especificación atribuye a este arreglo el mantener la vibración de la criba estable, y también protege al operador: todas las piezas móviles están dentro de la caja, la cual tiene una puerta lateral (31) para inspección y eliminación de residuos.
Transporte hacia la mezcladora

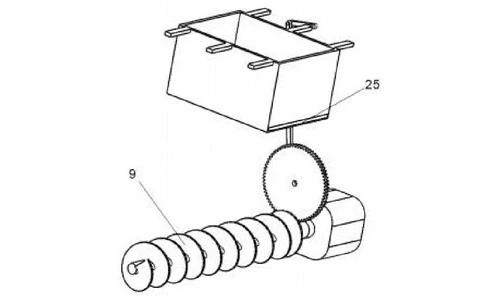

El polvo cribado cae a través de un embudo cuadrado (6) y una tubería vertical (7) hacia la tubería horizontal (8). Allí, el eje de tornillo giratorio (9) lo empuja a lo largo hasta el puerto de descarga (27), que conduce a la mezcladora de abajo. Debido a que el material se transporta mecánicamente y la criba no necesita un vibrador separado, el dispositivo puede alimentar la mezcladora mientras la mezcla está en curso.
Beneficios declarados
| Beneficio | Mecanismo responsable |
|---|---|
| Aglomerados eliminados antes de que lleguen a la mezcladora | Criba vibratoria sobre la trayectoria de transporte |
| Vibración simple y de bajo costo | Mecanismo de engranaje y dos eslabones accionado por el propio motor del transportador |
| Alimentación mientras la mezcladora está en funcionamiento | Transporte mecánico a través de tuberías verticales y horizontales hasta el puerto de descarga |
| El operador se mantiene alejado de la mezcladora en funcionamiento | Caja cerrada con el embudo de alimentación del lado del operador y descarga controlada |
| Fácil mantenimiento y eliminación de residuos | Malla reemplazable, puerta de criba y puerta lateral de la caja |
| Movimiento de cribado estable | Seis manijas de criba con el deslizador actuando sobre la manija central derecha |
Cómo se compara con la carga manual de mezcladoras
Las materias primas en polvo se aglomeran durante el almacenamiento: los grumos apelmazados reducen la calidad de la agitación y los grumos endurecidos pueden incluso romper la mezcladora. La carga manual también coloca al operador junto a una máquina en funcionamiento. Este dispositivo, en cambio, tamiza y transporta.
| Dimensión | Enfoque convencional | Este diseño patentado |
|---|---|---|
| Control de grumos | El polvo apelmazado llega al agitador | La criba vibratoria elimina los aglomerados sobre la trayectoria de transporte |
| Seguridad del operador | Carga manual junto a una mezcladora en funcionamiento | Caja cerrada con embudo de alimentación del lado del operador y descarga controlada |
| Accionamiento | Equipo vibrador separado para comprar y mantener | El motor del transportador también acciona la criba a través de un mecanismo de engranaje y dos eslabones |
Dónde se utiliza esta tecnología hoy en día
Esta patente cubre la etapa de alimentación previa a la mezcladora de la línea de preparación de lechada de TOB. Tamizar primero y luego transportar, sin necesidad de comprar ni mantener un vibrador separado, es la forma en que nuestro equipo de alimentación protege a las mezcladoras grandes del material crudo apelmazado.
Consultas sobre equipos relacionados: solicitar un presupuesto
Preguntas frecuentes
¿Qué cubre la patente CN215506637U?
Cubre un dispositivo de alimentación para mezcladoras a gran escala: una caja con un embudo de alimentación superior, una criba vibratoria sacudida mecánicamente que elimina los aglomerados y un transportador de tornillo que entrega el polvo tamizado a través de un puerto de descarga hacia la mezcladora. La criba es sacudida por un mecanismo de engranaje y varillaje accionado por el mismo motor que hace girar el eje del tornillo.
¿Por qué tamizar la materia prima antes de mezclarla?
Las materias primas sólidas y en polvo se apelmazan durante el almacenamiento. Los grumos reducen la calidad de la agitación y los grumos que se han endurecido pueden dañar la propia mezcladora. Tamizarlos antes de que el material entre en la mezcladora es el pretratamiento que exige la especificación.
¿Cómo se hace vibrar la criba sin un vibrador separado?
El motor del transportador acciona un eje que lleva tanto el eje del tornillo como un piñón. El piñón hace girar un engranaje grande, y un pasador cilíndrico en el engranaje hace oscilar un mecanismo de dos eslabones que hace que un deslizador se mueva de forma recíproca, por lo que la rotación del engranaje se convierte en la vibración recíproca de la criba con muy pocas piezas.
¿Puede el dispositivo alimentar la mezcladora mientras la mezcla está en curso?
Sí. El material se tamiza dentro de una caja cerrada y se transporta mecánicamente a través de tuberías hasta el puerto de descarga, por lo que el operador no permanece junto a la mezcladora en funcionamiento y la alimentación no requiere que la mezcladora se detenga.
¿Cómo se eliminan los grumos y residuos de la criba?
La criba vibratoria tiene una puerta de criba para sacar los residuos que quedan después del tamizado, y la malla en sí se inserta en una ranura en la parte inferior del marco de la criba para que pueda ser reemplazada. Una puerta lateral en la caja permite el acceso a las piezas internas.
¿Sigue vigente la patente CN215506637U?
Sí. Está activa, presentada el 9 de septiembre de 2021 y concedida el 14 de enero de 2022, con vencimiento previsto para el 9 de septiembre de 2031, y ha sido citada por 1 patente posterior.
