Patente CN215696773U - Calandra de electrodos de tres rodillos

Oct 28,2026
MODELO DE UTILIDAD CONCEDIDO · CN215696773U · ACTIVO
Patente CN215696773U - Calandria de electrodos de tres rodillos

Tres rodillos de prensa dispuestos en triángulo, limpieza continua de rodillos mediante cepillo y filtro, y un rebobinado con inicio de adhesivo sincronizado con la calandria: la patente de laminación de electrodos estructuralmente estable detrás de las prensas de rodillos TOB.

Especificación completa y dibujos: CN215696773U en Google Patents

El prensado por rodillos es un paso indispensable en la fabricación de láminas de electrodos para baterías de litio. Pero la especificación de CN215696773U expone el problema sin rodeos: las prensas de rodillos utilizadas entonces para las láminas de electrodos son a menudo estructuralmente inestables, y durante la laminación una prensa inestable puede dañar la lámina de electrodo y desperdiciar materia prima. En lugar de añadir más refuerzos a una máquina de un solo entrehierro, esta patente cambia la geometría del propio conjunto de rodillos.

CN215696773U, presentada el 2 de septiembre de 2021 y concedida el 1 de febrero de 2022, dispone tres rodillos de prensa en triángulo: dos rodillos inferiores en la mesa de trabajo y un tercer rodillo soportado en una cubierta de calandria elevable situada sobre ellos. Alrededor de ese triángulo, añade limpieza de la superficie de los rodillos, un bobinado sincronizado y una limitación de altura adaptada en ambos extremos del paso, de modo que el electrodo se lamina plano, limpio y bajo una tensión constante.

Información de la patente

Número de publicación CN215696773U
Título (original) 一种结构稳定的锂电池极片辊压机 (Calandria de electrodos de tres rodillos en triángulo)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cesionario actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.: la entidad registrada de TOB NEW ENERGY
Fecha de presentación 2 de septiembre de 2021
Fecha de concesión 1 de febrero de 2022
Tipo de documento Modelo de utilidad (código de tipo U)
Estatuto jurídico Activo
Caducidad prevista 1 de septiembre de 2031
Dibujos 6 figuras
Registro oficial Google Patents - CN215696773U
Acerca de los títulos y la terminología en esta página. El título en inglés anterior es una traducción revisada por expertos del equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en toda nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino son el texto autorizado; un lector que compare esta página con Google Patents puede notar diferencias en la redacción precisamente porque el registro público allí está traducido automáticamente. Las figuras y las descripciones de los mecanismos en esta página se han extraído de la especificación y las reivindicaciones en chino, no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente. Esta es una patente china de modelo de utilidad, que protege la estructura mecánica de un dispositivo en lugar de una formulación o proceso químico. Los modelos de utilidad tienen un plazo de diez años y se examinan en cuanto a novedad y aplicabilidad práctica. Lo que sigue es, por lo tanto, una descripción estructural: las reivindicaciones definen un aparato y la especificación no publica cifras de rendimiento medido. Cualquier cifra de rendimiento o tolerancia para las máquinas de producción de TOB proviene de las hojas de datos de nuestros equipos, no de este documento de patente.
Quién posee esta patente. CN215696773U es un modelo de utilidad chino concedido titularidad de TOB NEW ENERGY y presentado bajo nuestra entidad registrada, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. Ambos inventores mencionados en el registro público —Dany Huang (Huang Zhengyao) y Tobey Chen (Chen Lucai)— son miembros del equipo de ingeniería de TOB.

El problema de producción que resuelve esta patente

Las estructuras inestables dañan el electrodo. En el proceso de fabricación de láminas de electrodos, el calandrado (prensado por rodillos) es esencial. Con las prensas utilizadas anteriormente, una estructura de máquina inestable permite que la lámina de electrodo se desplace o se distorsione durante el laminado, dañando la lámina y desperdiciando materia prima.

Una sola ranura de presión no deja margen de error. Una prensa convencional de dos rodillos exprime el electrodo en una única ranura entre un rodillo superior y uno inferior. En su lugar, la patente sostiene el electrodo entre dos rodillos inferiores con un tercer rodillo que presiona desde arriba, repartiendo la carga sobre una geometría triangular que se mantiene estable durante toda la pasada.

La contaminación y la tensión también son defectos de laminado. Los restos adheridos a las caras de los rodillos pueden quedar presionados en el electrodo, y una tensión desigual entre el laminado y el bobinado puede estirar o rasgar la banda terminada. La patente trata ambos aspectos como parte del mismo problema de diseño de la máquina, no como accesorios separados.

Cómo funciona el mecanismo

CN215696773U Figure 1 - overall structure of the calender

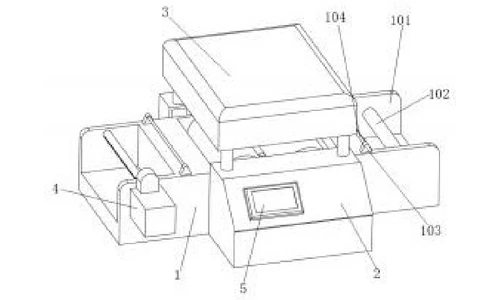

Figura 1: estructura general de la calandradora. Fuente: publicación oficial CN215696773U (dominio público).

Geometría triangular de tres rodillos (reivindicaciones 1 y 4)

La mesa de trabajo lleva una ranura de laminado en su centro. En su interior, un primer rodillo de prensa en un primer eje de rodillo y un segundo rodillo de prensa en un segundo eje de rodillo forman el par inferior. La cubierta de la calandradora situada sobre la mesa de trabajo contiene una cavidad de cubierta que soporta el tercer eje de rodillo y el tercer rodillo de prensa. El tercer rodillo de prensa coopera con los dos rodillos de prensa inferiores para formar una estructura de laminado triangular; la banda de electrodo se guía sobre los dos rodillos inferiores mientras el rodillo superior de cierre presiona hacia abajo desde arriba. La especificación afirma que esta disposición triangular hace que el proceso de laminado sea más estable y aumenta la uniformidad del laminado.

CN215696773U Figure 2 - internal structure of the rolling motor housing

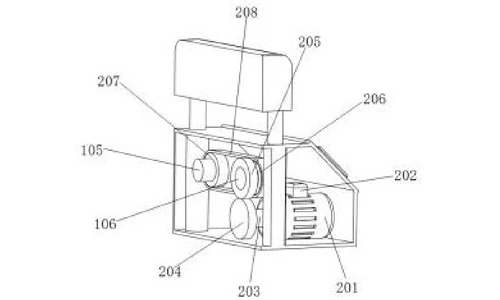

Figura 2: estructura interna de la carcasa del motor de laminado. Fuente: publicación oficial CN215696773U (dominio público).

Accionamiento sincronizado de rodillos (reivindicación 2)

Dentro de la caja del motor de laminado en la parte delantera de la mesa de trabajo, el motor de laminado acciona un primer engranaje, que engrana con un segundo engranaje y luego con un tercer engranaje chavetado al primer eje de rodillo. Una correa de transmisión de laminado acopla el tercer engranaje a un cuarto engranaje chavetado al segundo eje de rodillo. Con esta cadena de engranaje de engranajes más transmisión por correa, ambos rodillos de prensa inferiores mantienen exactamente la misma velocidad de rotación, lo que la especificación atribuye a la mejora del efecto de laminado.

CN215696773U Figure 3 - first cross-sectional view of the calender

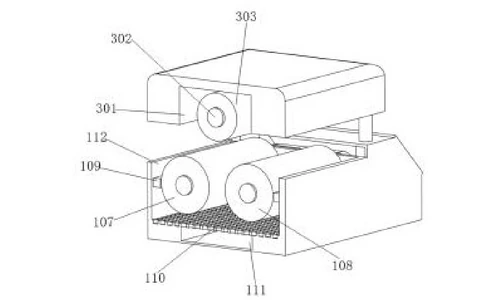

Figura 3: primera vista en sección transversal de la calandradora. Fuente: publicación oficial CN215696773U (dominio público).

Limpieza continua de la superficie de los rodillos (reivindicaciones 3 y 5)

Dos cepillos de laminado están fijadas a la pared interior de la ranura de laminación y cooperan con el primer y segundo rodillo prensador, limpiando los residuos de las caras de los rodillos a medida que giran. Debajo de la ranura, una placa filtrantepermite que los restos sueltos caigan en uncanaleta colectora de impurezasdebajo. Una caja de protección en el lado opuesto de la caja del motor lleva un puerto de recolección de impurezas que se abre a través del canal, de modo que los residuos limpios se recogen y se drenan en lugar de volver a entrar en el punto de contacto.

CN215696773U Figure 4 - internal structure of the protection box

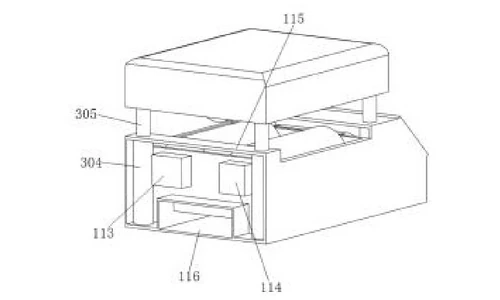

Figura 4: estructura interna de la caja de protección. Fuente: publicación oficial CN215696773U (dominio público).

Cubierta de calandria elevable con cilindros eléctricos (reivindicación 6)

Cuatroejes telescópicosbajo la cubierta de la calandria son accionados porcilindros eléctricos alojados en la caja de protección y en la caja del motor de laminado, y cableados al controlador. Los cilindros suben y bajan toda la cubierta —incluido el tercer rodillo prensador— para que cargar la banda de electrodo entre los rodillos sea rápido y cómodo. Los retenes de eje en ambos ejes de los rodillos inferiores protegen los muñones.

CN215696773U Figure 5 - internal mechanism of the take-up motor box

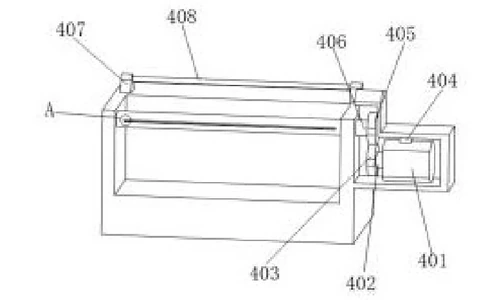

Figura 5: mecanismo interno de la caja del motor de enrollado. Fuente: publicación oficial CN215696773U (dominio público).

Enrollado sincronizado con inicio adhesivo (reivindicaciones 7 y 8)

En el extremo izquierdo del banco de trabajo, una caja del motor de enrollado acciona un eje de enrollado mediante un quinto y un sexto par de engranajes. El motor de enrollado está cableado al mismo controlador que el motor de calandrado, de modo que la velocidad de enrollado sigue la velocidad de laminado y el electrodo laminado no se tira ni se estira. Una ranura de sujeción en el eje de enrollado está recubierta con adhesivo, de modo que el inicio de la banda queda anclado firmemente para un bobinado tenso y uniforme.

CN215696773U Figure 6 - partial enlarged view of detail A in Figure 5

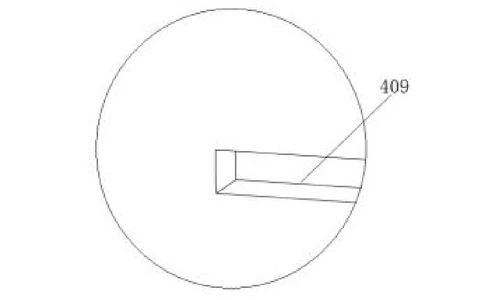

Figura 6: vista parcial ampliada del detalle A en la Figura 5. Fuente: publicación oficial CN215696773U (dominio público).

Limitación de altura en la alimentación y la recogida (reivindicaciones 1, 7 y 8)

Una artesa de alimentación en el extremo derecho de la mesa de trabajo sostiene un eje de alimentación y una varilla limitadora de la altura de alimentación; una varilla limitadora de la altura de recogida correspondiente se encuentra en el lado de recogida, exactamente a la misma altura. Ambas varillas están hechas de acero pulido y galvanizado. El electrodo se pasa por encima de la varilla de alimentación, a través de los rodillos y por encima de la varilla de recogida, de modo que permanece horizontal antes y después del laminado, lo que contribuye aún más a la estabilidad del laminado.

Beneficios reivindicados

Beneficio Mecanismo responsable
Laminado estable con mayor uniformidad en toda la banda Disposición triangular de tres rodillos (tercer rodillo de presión en la cubierta de la calandra sobre dos rodillos inferiores)
Igual velocidad superficial en ambos rodillos inferiores Tren de engranajes y transmisión por correa desde el motor de laminado
Caras de los rodillos libres de residuos durante la producción Cepillos de laminado, placa de filtro perforada y artesa recolectora de impurezas que drena en la caja de protección
Carga de banda rápida y segura entre los rodillos Cilindros eléctricos que elevan la cubierta de la calandra sobre cuatro ejes telescópicos
Sin daños por estiramiento al enrollar el electrodo laminado Motor de recogida sincronizado con el motor de la calandra, ranura de sujeción recubierta de pegamento en el eje de recogida
Desplazamiento horizontal de la banda antes y después de la línea de contacto Varillas de limitación de altura de acero pulido emparejadas en los lados de alimentación y recogida

Cómo se compara con las calandras de electrodos de dos rodillos

La especificación advierte que, con las prensas utilizadas anteriormente, una estructura de máquina inestable permite que la hoja de electrodo se desplace o distorsione durante el laminado, lo que daña la hoja y desperdicia materia prima. La solución aquí es geométrica: tres rodillos de prensa dispuestos en triángulo.

Dimensión Enfoque convencional Este diseño patentado
Estructura Prensa de dos rodillos, propensa a desplazarse bajo carga Disposición triangular de tres rodillos con el tercer rodillo en la cubierta de la calandra
Limpieza de rodillos Se acumulan residuos durante la producción Cepillos de laminado, una placa de filtro perforada y una artesa de impurezas limpian continuamente
Recogida La tensión de bobinado daña el electrodo laminado Motor de recogida sincronizado con el motor de la calandra y una ranura de sujeción con inicio de pegamento

Dónde se utiliza esta tecnología hoy en día

Esta patente cubre la arquitectura mecánica de las calandras de electrodos de rodillos triangulares en la línea de producción de TOB. La geometría que protege (dos rodillos inferiores más un rodillo superior de cierre en triángulo, con cepillos de limpieza y una recogida sincronizada) es cómo nuestro equipo de calandrado mantiene el laminado de electrodos estable, limpio y uniforme.

Consultas sobre equipos relacionados: solicitar presupuesto

Preguntas frecuentes

¿Qué cubre la patente CN215696773U?

Cubre una prensa de rodillos (calandra) para electrodos de baterías de litio construida en torno a una disposición triangular de tres rodillos: un tercer rodillo de prensa dentro de una cubierta de calandra levantable que funciona junto con dos rodillos de prensa inferiores en el banco de trabajo, junto con un accionamiento por engranajes y correas, limpieza de rodillos mediante cepillos y filtros, y una recogida con inicio de pegamento sincronizada con la velocidad de la calandra.

¿Por qué se disponen los tres rodillos de prensa en forma de triángulo?

Dos rodillos inferiores y un rodillo superior de cierre en triángulo mantienen el electrodo en una geometría de laminado estable mientras el rodillo superior lo presiona uniformemente, en lugar de depender de una sola línea de contacto entre dos rodillos. La especificación indica que la estructura de laminado triangular hace que el proceso de laminado sea más estable y mejora la uniformidad del laminado.

¿Cómo mantiene la calandra limpios los rodillos de prensa durante la producción?

Dos cepillos de limpieza fijados a la pared de la ranura de laminado limpian las superficies del primer y segundo rodillo de prensa a medida que giran. Los residuos cepillados caen a través de una placa de filtro perforada en una artesa colectora de impurezas y se drenan a través de una caja de protección, de modo que los residuos no se pueden presionar en el electrodo.

¿Cómo se bobina el electrodo laminado sin estirarlo ni dañarlo?

Un motor de recogida acciona el eje de recogida a través de un par de engranajes y está conectado al mismo controlador que el motor de la calandra, de modo que la velocidad de recogida coincide con la velocidad de laminado. El inicio de la banda se ancla en una ranura de sujeción recubierta de pegamento en el eje, y las varillas de limitación de altura emparejadas en los lados de alimentación y recogida mantienen el electrodo horizontal antes y después del laminado.

¿Sigue en vigor la patente CN215696773U?

Sí. Está activa, presentada el 2 de septiembre de 2021, concedida el 1 de febrero de 2022, con vencimiento previsto para el 1 de septiembre de 2031 bajo el plazo chino de diez años para modelos de utilidad.
