Patente CN215656472U - Clasificador con alimentador antiobstrucción

Oct 27,2026
MODELO DE UTILIDAD CONCEDIDO · CN215656472U · ACTIVO
Patente CN215656472U - Clasificadora con alimentador antibloqueo

Las celdas cilíndricas terminadas se alimentan sin atascos a través de placas antibloqueo y un alimentador de tipo rueda, se clasifican por resistencia interna y luego son empujadas por cilindros neumáticos hacia el contenedor de la categoría correcta.

Especificación completa y dibujos: CN215656472U en Google Patents

Cuando las baterías cilíndricas salen de la línea de producción, deben clasificarse por grados de calidad y recogerse por separado. La especificación de CN215656472U es directa sobre el fallo del método convencional: la clasificación sufría fácilmente de bloqueo de baterías, lo que elevaba la tasa de rechazo en la clasificación. Si la etapa de alimentación se atasca, nada de lo que sigue puede clasificarse correctamente.

La patente responde en el punto donde ocurren los atascos: la alimentación. Dos placas antibloqueo y un alimentador de tipo rueda accionado por motor convierten una tolva simple en un alimentador controlado y libre de atascos; un detector de resistencia interna clasifica cada celda antes de que entre en la cinta transportadora, y cuatro cilindros neumáticos dirigen cada celda al contenedor de su grado.

Información de la patente

Número de publicación CN215656472U
Número de solicitud CN202122170781.7U
Título (original) 一种带有防堵装置的电池分选机 (Battery Sorting Machine with Anti-Clogging Feeder)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cesionario actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - la entidad registrada de TOB NEW ENERGY
Fecha de presentación 9 de septiembre de 2021
Fecha de concesión 28 de enero de 2022
Tipo de documento Modelo de utilidad (código de tipo U)
Estado legal Activo
Caducidad prevista 9 de septiembre de 2031
Dibujos 6 figuras
Registro oficial CN215656472U en Google Patents
Propiedad. TOB NEW ENERGY posee este modelo de utilidad concedido. Se presentó bajo la entidad china registrada de la empresa (mostrada en el código fuente de la página y en los datos estructurados) y sus coautores son Dany Huang (Zhengyao Huang) y Tobey Chen.
Acerca de los títulos y la terminología en esta página. El título en inglés anterior es una traducción revisada por personas del equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en toda nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino son el texto autorizado; un lector que compare esta página con Google Patents puede notar diferencias en la redacción precisamente porque el registro público allí está traducido automáticamente. En concreto, el registro traducido automáticamente de este patente traduce la palabra china para clasificadora como "separador"; esta página utiliza máquina clasificadora / clasificadora. Las figuras y las descripciones de los mecanismos de esta página se han extraído de la especificación y las reivindicaciones en chino, y no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente. Se trata de una patente de modelo de utilidad chino, que protege la estructura mecánica de un dispositivo en lugar de una formulación o un proceso químico. Los modelos de utilidad tienen una duración de diez años y se examinan en cuanto a novedad y aplicabilidad práctica. Por consiguiente, lo que sigue es una descripción estructural: las reivindicaciones definen un aparato, y la memoria descriptiva no publica cifras de rendimiento medido ni umbrales de resistencia interna. Las cifras de clasificación o rendimiento de las máquinas de producción de TOB proceden de las hojas de datos de nuestros equipos, y no de este documento de patente.

El problema de producción que resuelve esta patente

Los atascos de alimentación interrumpen una línea de clasificación. Las celdas cilíndricas procesadas deben clasificarse en diferentes grados de calidad y recogerse y almacenarse grado por grado. En la clasificación convencional, las celdas se atascan en la fase de alimentación, y la especificación indica que esto aumenta la tasa de rechazo de la clasificación. Una clasificadora que no puede alimentar de forma fiable no puede clasificar de forma fiable.

La clasificación debe realizarse antes del enrutamiento. Para colocar cada celda en el recipiente correcto, la máquina debe conocer primero algo sobre la celda. Este diseño mide la resistencia interna a medida que la celda pasa del alimentador a la cinta transportadora, y solo entonces decide a qué recipiente pertenece la celda.

Cómo clasificar las baterías sin obstrucciones, para aumentar la eficiencia de producción y la tasa de cualificación, es el problema técnico que la patente se propone resolver.

Cómo funciona el mecanismo

La máquina está dispuesta alrededor de un cuerpo principal sobre cuatro patas base, con el alimentador antiatascos a la izquierda, la línea de clasificación y transporte en el centro y los recipientes de almacenamiento arriba. Las figuras 1 a 5 muestran las vistas estructural, lateral, posterior, isométrica y superior; la figura 6 amplía el detalle A.

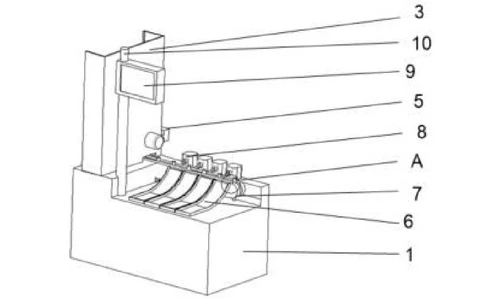

CN215656472U Figure 1 - structural view of the sorting machine
Figura 1 - vista estructural

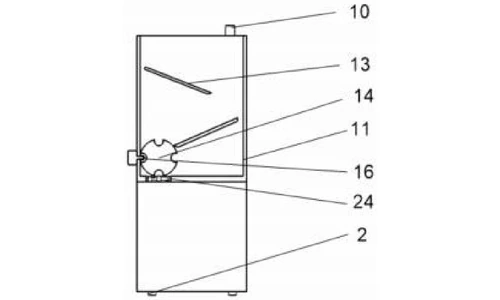

CN215656472U Figure 2 - side view
Figura 2 - vista lateral

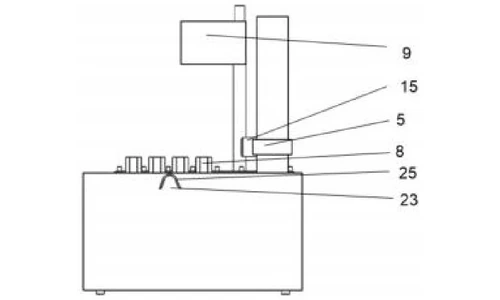

CN215656472U Figure 3 - rear view
Figura 3 - vista posterior

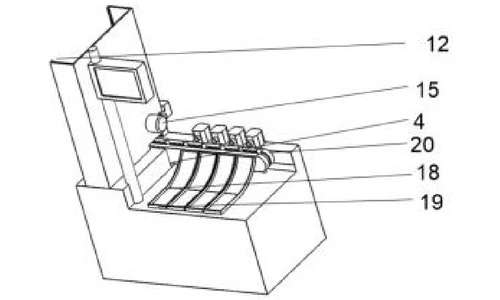

CN215656472U Figure 4 - isometric view
Figura 4 - vista isométrica

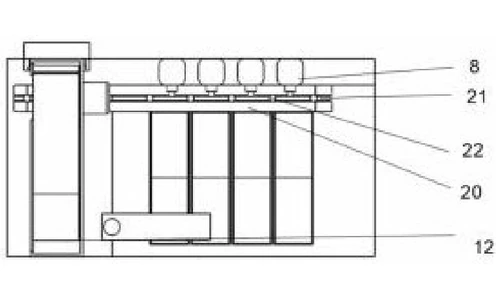

CN215656472U Figure 5 - top view
Figura 5 - vista superior

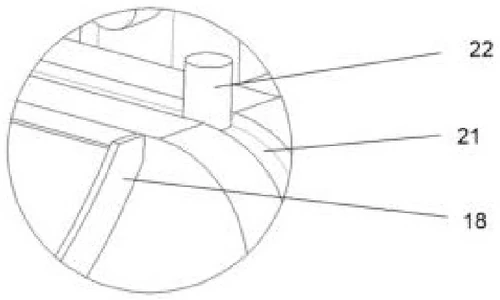

CN215656472U Figure 6 - enlarged view of detail A
Figura 6 - vista ampliada del detalle A

Tolva de alimentación antiatascos

La tolva antiatascos está atornillada a la parte izquierda del cuerpo principal, con una primera ranura en el cuerpo situada debajo. Su pared izquierda es de vidrio transparente para que el operador pueda observar la alimentación. El orificio de alimentación superior conduce hacia abajo a dos placas antiatascos, fijadas con tornillos en la tolva, que rompen la acumulación de celdas. Debajo de las placas se encuentra el alimentador de tipo rueda, cuyo eje central es concéntrico con un primer motor montado fuera de la tolva. El alimentador dosifica las celdas una por una hacia un primer agujero pasanteen la parte inferior de la tolva: la especificación atribuye la prevención de obstrucciones de la batería a esta combinación de dos placas anti-obstrucción y el llenador tipo rueda.

Clasificación de resistencia interna en el punto de transferencia

Un detector de resistencia internaen la parte trasera de la tolva lleva unsonda de resistencia interna alineado concéntricamente con el orificio pasante de la tolva. A medida que cada celda abandona el alimentador y antes de ser cargada en el dispositivo de transporte, la sonda mide su resistencia interna. El resultado es clasificado y almacenado por el controlador, que se encuentra en la varilla de fijación del cuerpo principal con un lámpara indicadora en la parte superior.

Transporte, separación y clasificación

El dispositivo de transporte tiene un soporte fijado con tornillos al cuerpo principal y una correa semielíptica en el medio del soporte. Las placas divisorias pasan a través de la correa y se fijan al soporte, manteniendo las celdas separadas a medida que se desplazan. El soporte es accionado por un segundo motor alojado en el tercer orificio pasante del cuerpo principal. En el lado trasero del soporte del dispositivo de transporte cuatro cilindros neumáticos: a medida que la correa transporta cada celda pasando por el área de almacenamiento, el cilindro de la clasificación correspondiente empuja la celda hacia el dispositivo de almacenamiento de baterías correspondiente, cuya parte trasera está al nivel de la altura de transporte. Cada dispositivo de almacenamiento tiene un deflector fijo en su lateral y un deflector frontal desmontable, de modo que un contenedor lleno de celdas clasificadas se puede abrir y vaciar fácilmente.

Secuencia de trabajo publicada: se establecen los parámetros en el controlador; las celdas se vierten en la tolva antiatascos; las celdas pasan por las placas antiatascos e ingresan al alimentador de tipo rueda; antes de cargarlas en el dispositivo de transporte, el detector de resistencia interna mide y clasifica cada celda y almacena la clasificación en el controlador; a medida que la correa transporta las celdas, los cuatro cilindros neumáticos empujan cada celda hacia el dispositivo de almacenamiento de su clase de resistencia interna medida.

Ventajas reivindicadas

Beneficio Mecanismo responsable
Sin atascos de baterías durante la alimentación Dos placas antiatascos combinadas con el alimentador de tipo rueda que dosifica las celdas a través del primer orificio pasante
Clasificación automática antes del direccionamiento Sonda de resistencia interna alineada con el orificio pasante de la tolva, resultados almacenados por el controlador
Transporte ordenado y almacenamiento correcto en contenedores Correa semielíptica con placas divisorias, accionada por el segundo motor; cuatro cilindros neumáticos dirigen las celdas por clase
Fácil extracción de las celdas clasificadas Dispositivos de almacenamiento de baterías con deflector lateral fijo y deflector frontal desmontable

Cómo se compara con los alimentadores de clasificación de celdas convencionales

En la clasificación convencional, las celdas se atascan en la etapa de alimentación, y la especificación indica que esto aumenta la tasa de rechazo de clasificación. Un clasificador que no puede alimentar de forma fiable no puede calibrar de forma fiable, por lo que esta patente comienza por la alimentación.

Dimensión Enfoque convencional Diseño de esta patente
Alimentación Las celdas se atascan en la tolva, lo que aumenta la tasa de rechazo Dos placas antibloqueo con un alimentador de tipo rueda dosifican las celdas a través de la tolva
Clasificación Decisiones de clasificación tomadas fuera de la línea de alimentación Sonda de resistencia interna alineada con el orificio pasante de la tolva para clasificar antes del enrutamiento
Agrupación Transporte desordenado y agrupación manual La correa dividida transporta las celdas en orden; los cilindros neumáticos empujan cada grado a su contenedor

Dónde se utiliza esta tecnología hoy en día

CN215656472U cubre la arquitectura de alimentación antibloqueo y clasificación de resistencia interna del equipo de clasificación de baterías de TOB, la estación donde las celdas cilíndricas terminadas se separan en grados de calidad antes del embalaje o procesamiento posterior.

Consultas sobre equipos relacionados: solicitar presupuesto

Preguntas frecuentes

¿Qué cubre la patente CN215656472U?

Cubre una máquina de clasificación de baterías con un alimentador antibloqueo. Las celdas cilíndricas terminadas se vierten en una tolva montada con tornillos con dos placas antibloqueo y un alimentador de tipo rueda impulsado por motor, cada celda se calibra mediante un detector de resistencia interna antes de entrar en el dispositivo de transporte, y cuatro cilindros neumáticos empujan las celdas hacia el dispositivo de almacenamiento de baterías del grado correspondiente.

¿Trata esta patente sobre separadores de baterías?

No. El título original en chino es una máquina de clasificación de baterías, y el dispositivo clasifica celdas cilíndricas terminadas por resistencia interna. La palabra "separador" aparece solo porque el registro traducido automáticamente en Google Patents traduce mal la palabra china para clasificador; esta patente no tiene nada que ver con películas separadoras.

¿Cómo evita el alimentador que las baterías se obstruyan?

Dos placas antibloqueo se fijan debajo del orificio de alimentación, y debajo de ellas un alimentador de tipo rueda es impulsado por un primer motor cuyo eje es concéntrico con el eje central del alimentador. Las placas descomponen las acumulaciones de celdas y el alimentador dosifica las celdas una por una hacia el primer orificio pasante, por lo que la alimentación no se atasca.

¿Cómo se califican las baterías?

Un detector de resistencia interna detrás de la tolva tiene una sonda alineada concéntricamente con el orificio pasante de la tolva. A medida que cada celda pasa por el punto de transferencia y antes de ser cargada en el dispositivo de transporte, la sonda mide su resistencia interna, y el controlador clasifica y almacena el resultado.

¿Cómo enruta la máquina las celdas al contenedor correcto?

El soporte de transporte está fijado con tornillos al cuerpo principal y lleva una correa semi elíptica con placas divisorias fijadas al soporte que mantienen las celdas espaciadas. Un segundo motor en un orificio pasante del cuerpo principal impulsa la correa, y cuatro cilindros neumáticos en la parte trasera empujan cada celda hacia el dispositivo de almacenamiento de su clase almacenada; cada dispositivo de almacenamiento tiene un deflector frontal desmontable para facilitar el vaciado.

¿Sigue en vigor la patente CN215656472U?

Sí. Está activa, presentada el 9 de septiembre de 2021 con vencimiento previsto para el 9 de septiembre de 2031.

Especificaciones completas y dibujos: CN215656472U en Google Patents
