Patente CN215612935U - Unidad elevable de calefacción y deshumidificación

Oct 26,2026
MODELO DE UTILIDAD CONCEDIDO · CN215612935U · ACTIVO
Patente CN215612935U - Unidad de calefacción y deshumidificación elevable

Una unidad móvil, elevable eléctricamente, que calienta la máquina revestidora exactamente en el lugar donde trabaja, y condensa la humedad del aire para que el calentador permanezca seco y libre de óxido.

Especificación completa y planos: CN215612935U en Google Patents

La temperatura de trabajo de una máquina revestidora no es un problema de confort; la especificación indica que la temperatura tiene una gran influencia en la eficiencia de trabajo de la máquina revestidora, y que un mal calentamiento puede desperdiciar gravemente los materiales de producción de baterías de litio. Sin embargo, calentar una línea de revestimiento continuo no es lo mismo que calentar una habitación: el calor debe llegar a la máquina a la altura correcta, en el momento preciso, sin verse arrastrado por el aire húmedo que un proceso de revestimiento y secado libera constantemente.

CN215612935U, presentada el 1 de septiembre de 2021, responde con una unidad autónoma que se puede trasladar con ruedas a cualquier punto de la línea. Su cilindro eléctrico baja el bastidor de calefacción a la altura de trabajo, un tubo de calefacción eléctrico calienta la máquina revestidora mientras funciona, y un ventilador de flujo cruzado extrae el aire húmedo a través de una placa condensadora de humedad, por lo que el elemento calefactor nunca se empapa, nunca se oxida y nunca está inactivo.

Información de patentes

Número de publicación CN215612935U
Título (original) 一种用于锂电池涂布机的可升降加热装置 (Liftable Heating & Dehumidifying Unit for Coaters)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cesionario actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - la entidad registrada de TOB NEW ENERGY
Fecha de presentación 1 de septiembre de 2021
Fecha de concesión 25 de enero de 2022
Tipo de documento Modelo de utilidad (concedido, código de tipo U)
Estado legal Activo
Vencimiento previsto 1 de septiembre de 2031
Planos 6 figuras
Acerca de los títulos y la terminología en esta página. El título en inglés anterior es una traducción revisada por humanos realizada por el equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en toda nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino son el texto fidedigno; un lector que compare esta página con Google Patents puede notar diferencias de redacción precisamente porque el registro público allí está traducido automáticamente. Las figuras y descripciones de los mecanismos en esta página se extraen de la memoria descriptiva y las reivindicaciones en chino, no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente. Esta es una patente china de modelo de utilidad, que protege la estructura mecánica de un dispositivo en lugar de una formulación química o un proceso. Los modelos de utilidad tienen un plazo de diez años y se examinan en cuanto a novedad y aplicabilidad práctica. Lo que sigue es, por lo tanto, una descripción estructural: las reivindicaciones definen un aparato y la memoria descriptiva no publica cifras de rendimiento medidas. Cualquier cifra de rendimiento o tolerancia de las máquinas de producción de TOB proviene de las hojas de datos de nuestros equipos, no de este documento de patente.

El problema de producción que resuelve esta patente

Las máquinas de recubrimiento aplican una capa funcional (adhesivo, recubrimiento, tinta o similar) a un sustrato enrollado, lo secan y lo rebobinan. Dos factores ambientales dificultan ese proceso. El primero es la temperatura: cuando la máquina funciona demasiado fría, la eficiencia del recubrimiento disminuye y se desperdicia material. El segundo es la humedad: el aire húmedo alrededor de la máquina ataca los mismos elementos calefactores que deberían realizar el secado, lo que provoca oxidación y fallos prematuros. La patente nombra el defecto que corrige en una línea: el efecto de calentamiento de la máquina de recubrimiento era deficiente.

Cómo funciona el mecanismo

La unidad apila cuatro subconjuntos en un solo chasis: un dispositivo telescópico (1), un dispositivo de calentamiento (2), un dispositivo de ventilación (3) y ocho juegos de ruedas giratorias (4), todos supervisados por un controlador (5).

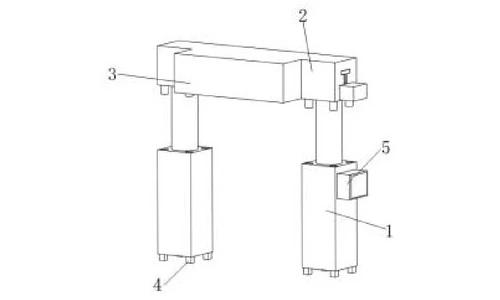

Overall structure of the liftable heating and dehumidifying unit
Figura 1 - estructura general de la unidad

Plataforma móvil de altura ajustable

El dispositivo telescópico (1) es un cilindro eléctrico (101) con una varilla telescópica (102) en su parte superior, apoyado sobre ocho juegos de ruedas giratorias (4), de modo que la unidad se desplaza sobre ruedas hasta la máquina de recubrimiento y la varilla baja luego el bastidor de calentamiento a la altura requerida bajo las órdenes del controlador. El juego de ruedas giratorias consta de un bastidor de conexión (401) atornillado a través de orificios roscados (402), un bloque de conexión giratorio (403), una horquilla de rueda (404) y una rueda giratoria (405) bloqueada por un eje fijo (406) y una tuerca (407), con un rodamiento que permite que la rueda gire.

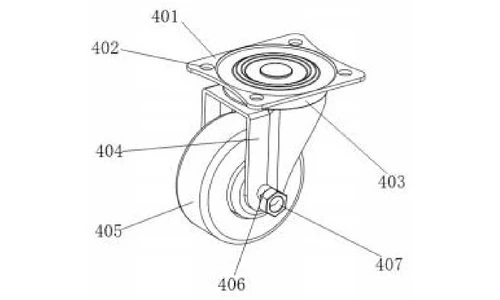

Caster wheel set structure
Figura 6 - estructura del juego de ruedas giratorias

Amortiguación para el bastidor de elevación

En las cuatro esquinas del cilindro eléctrico, los puertos de amortiguación (103) sostienen placas amortiguadoras (104) que se apoyan sobre resortes de amortiguación (105); cada placa es un panel circular con una almohadilla de fieltro en su cara superior. Los bloques de amortiguación (202) correspondientes en la parte inferior del bastidor de calentamiento (cilindros del mismo diámetro que las placas amortiguadoras) se posan sobre estas almohadillas, de modo que el calentador elevado queda amortiguado en lugar de sufrir sacudidas.

Dispositivo de calentamiento

El dispositivo de calentamiento (2) es un marco de calentamiento (201) con un tubo de calefacción eléctrica (209) en el centro de su extremo inferior, conectado por cables al controlador. Cuando el marco se baja a la posición de trabajo, el tubo calienta la máquina recubridora durante la operación, el mecanismo al que la especificación atribuye el aumento efectivo de la eficiencia de trabajo de la máquina recubridora.

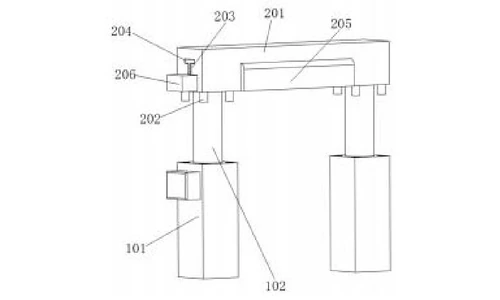

External structure of the heating device
Figura 2 - dispositivo de calentamiento, estructura externa

Circuito de aire de condensación de humedad

El aire húmedo se extrae a través de un puerto de succión (205) a la derecha del marco de calentamiento hacia los pasajes de aire (207) que atraviesan el marco a ambos lados de la cubeta de tratamiento de humedad (203). Una placa de condensación de humedad (204) se encuentra en el centro de la cubeta; tanto la cubeta como la placa tienen forma de T y encajan con holgura. El dispositivo de ventilador (3) —una caja de ventilador (301) con un conducto de ventilador en forma de 7 (302), su motor (303) que hace girar un eje (304) que soporta aspas de ventilador en forma de arco (306) en marcos de aspas (305), con el extremo del eje soportado en la caja del ventilador por un cojinete— atrae aire caliente y húmedo sobre la placa fría de condensación. Se forman gotas de agua en la superficie de la placa; el aire seco sale por el otro extremo del conducto del ventilador y enfría el material después del calentamiento.

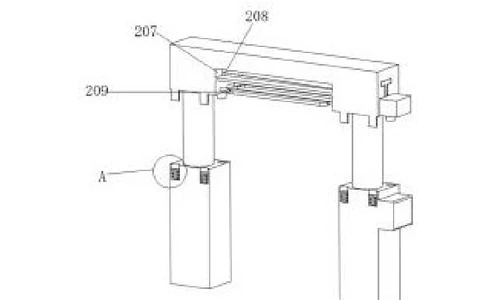

Internal structure of the heating device showing the condensing plate and air passages
Figura 3 - dispositivo de calentamiento, estructura interna

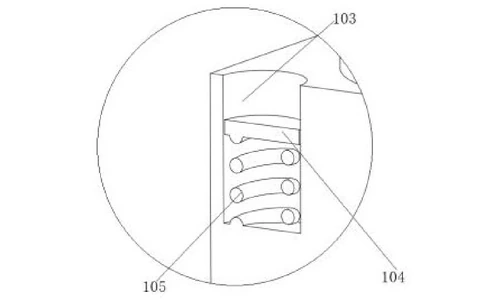

Detail at A of Figure 3
Figura 4 - detalle en A de la Figura 3

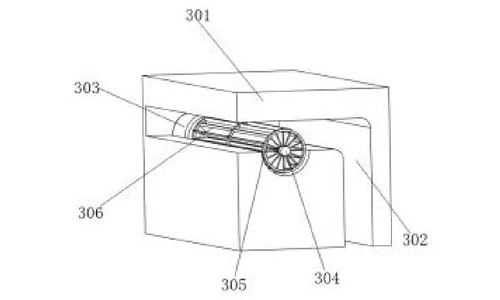

Fan assembly structure
Figura 5 - estructura del conjunto de ventilador

Drenaje de condensado

Las gotas en la placa de condensación caen naturalmente a una cubeta colectora de agua (208) ubicada debajo de esta —una placa arqueada inclinada— y se drenan a través de su extremo exterior hacia un tanque de agua (206). La humedad recolectada se aleja de la máquina en lugar de regresar al aire, lo cual es lo que mantiene el tubo de calefacción eléctrica seco, libre de óxido y de larga duración.

Beneficios Reclamados

Beneficio Mecanismo responsable
Calentamiento bajo demanda mientras funciona la recubridora Tubo de calefacción eléctrica en el marco de calentamiento bajado
Mayor eficiencia de la máquina recubridora Calor entregado en la posición de la máquina a la altura requerida
Calentador protegido contra la humedad y el óxido Ventilador de flujo cruzado que extrae aire sobre la placa de condensación de humedad
Condensado eliminado del área de trabajo Cubeta colectora inclinada que drena hacia el tanque de agua
Reposicionamiento y ajuste de altura sencillos Ocho juegos de ruedas pivotantes y un elevador de cilindro eléctrico
Elevación sin vibraciones del calentador Resortes de amortiguación, placas amortiguadoras y bloques de amortiguación

Cómo se compara con el calentamiento fijo alrededor de una recubridora

Dos factores ambientales luchan contra el proceso de recubrimiento: cuando la máquina funciona demasiado fría, la eficiencia del recubrimiento disminuye y se desperdicia material, y el aire húmedo ataca el equipo y causa óxido. Un calentador fijo no puede resolver ninguno de los dos en la posición correcta.

Dimensión Enfoque convencional Este diseño patentado
Posicionamiento Calefactor fijo en una ubicación y altura determinadas Unidad móvil sobre ocho juegos de ruedas con elevador de cilindro eléctrico
Humedad El aire húmedo oxida el calefactor y la máquina El ventilador de flujo cruzado extrae aire sobre una placa de condensación de humedad, el condensado drena a un tanque
Elevación Elevación manual o propensa a vibraciones Los resortes de amortiguación, las placas de tope y los bloques de amortiguación absorben los impactos durante la elevación

Dónde se utiliza esta tecnología hoy en día

Esta patente cubre el soporte móvil de calefacción y deshumidificación detrás de las máquinas de revestimiento de TOB. La combinación que protege (elevación eléctrica, calor radiante in situ y eliminación de humedad por condensación) es la forma en que nuestras líneas de revestimiento mantienen un entorno térmico estable alrededor del cabezal de revestimiento y la sección de secado.

Consultas sobre equipos relacionados: solicitar presupuesto

Preguntas frecuentes

¿Qué cubre la patente CN215612935U?

Cubre una unidad elevable de calefacción y deshumidificación para máquinas de revestimiento de baterías de litio: un dispositivo telescópico con un cilindro eléctrico y varilla montados sobre ocho juegos de ruedas, un bastidor de calefacción que soporta un tubo de calefacción eléctrica y un dispositivo de ventilador que extrae aire húmedo sobre una placa de condensación de humedad, con el condensado drenado en un tanque de agua.

¿Por qué una máquina de revestimiento necesita una unidad de calefacción independiente?

La especificación indica que la temperatura tiene una gran influencia en la eficiencia de trabajo de una máquina de revestimiento y que una calefacción deficiente puede desperdiciar seriamente los materiales de producción de baterías de litio. Esta unidad suministra calor a la máquina de revestimiento en la posición y altura requeridas mientras la máquina está funcionando.

¿Cómo elimina la unidad la humedad del aire?

Un ventilador de flujo cruzado extrae aire húmedo a través del puerto de succión y los conductos de aire hacia la artesa de tratamiento de humedad, donde se encuentra con la placa condensadora fría en forma de T. Las gotas de agua se condensan en la superficie de la placa mientras el aire seco sale por el otro extremo del conducto del ventilador, y las gotas caen en una artesa colectora que drena a un tanque de agua.

¿Por qué eliminar la humedad en la posición de calefacción?

La humedad en el aire de trabajo llegaría al tubo de calefacción eléctrica, provocando oxidación y fallas prematuras. Condensar la humedad del aire mantiene el elemento calefactor seco, prolonga su vida útil y protege el material que se está procesando.

¿Cómo se eleva y baja el bastidor de calefacción?

El controlador pone en marcha el cilindro eléctrico, cuya varilla telescópica mueve el bastidor de calefacción hacia abajo hasta la altura requerida. Los puertos de amortiguación con placas de tope con resortes y almohadillas de fieltro, combinados con bloques de amortiguación debajo del bastidor de calefacción, amortiguan el movimiento, y la unidad se reposiciona en sus ocho juegos de ruedas.

¿Sigue en vigor la patente CN215612935U?

Sí. Está Activa, presentada el 1 de septiembre de 2021 y concedida el 25 de enero de 2022, con vencimiento previsto para el 1 de septiembre de 2031.

Especificaciones completas y dibujos: CN215612935U en Google Patents
