Patente CN215610864U - Mezcladora de lodo al vacío de gran capacidad

Oct 23,2026
MODELO DE UTILIDAD CONCEDIDO · CN215610864U · ACTIVO
Patente CN215610864U - Mezcladora de lodo al vacío de gran capacidad

Una mezcladora al vacío de doble barril con elevación y sellado cuyos tres juegos de varillas de agitación, rascadores de pared y velocidad controlada por etapas convierten las materias primas de las baterías en un lodo de electrodo completamente disperso.

Especificación completa y planos: CN215610864U en Google Patents

En la producción de baterías de ion de litio, la mezcla y dispersión del lodo de la celda determina más del 30% de la calidad del producto final; la especificación lo califica como el eslabón más importante de todo el proceso de producción. Sin embargo, las mezcladoras en uso ofrecieron solo un efecto de agitación promedio: las partículas activas subdispersas viajan de manera desigual entre los dos electrodos, y esa desigualdad sigue a la suspensión desde el principio hasta el electrodo recubierto, el recubrimiento seco y, finalmente, la capacidad de la celda y la vida útil del ciclo.

CN215610864U, presentada el 26 de agosto de 2021, aborda el problema a nivel de máquina: un mezclador al vacío cuya cámara de suspensión se sella levantando un tambor sobre otro, cuyo agitador combina tres juegos de varillas de agitación con tres barras rascadoras de paredes, y cuyo reductor permite que el controlador asigne una velocidad de agitación diferente a cada etapa del lote.

Información de patentes

Número de publicación CN215610864U
Título (original) Una mezcladora grande de materias primas para baterías con un buen efecto de mezcla (Large-Capacity Vacuum Slurry Mixer)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cesionario actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - la entidad registrada de TOB NEW ENERGY
Fecha de presentación 26 de agosto de 2021
Fecha de concesión 25 de enero de 2022
Tipo de documento Modelo de utilidad (concedido, código de tipo U)
Estatuto jurídico Activa
Caducidad prevista 26 de agosto de 2031
Dibujos 6 figuras
Acerca de los títulos y la terminología en esta página. El título en inglés anterior es una traducción revisada por expertos del equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en toda nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino son el texto autorizado; un lector que compare esta página con Google Patents puede notar diferencias en la redacción precisamente porque el registro público allí está traducido automáticamente. Las figuras y las descripciones de los mecanismos de esta página se han extraído de la especificación y las reivindicaciones en chino, y no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente. Esta es una patente china de modelo de utilidad, que protege la estructura mecánica de un dispositivo en lugar de una formulación o proceso químico. Los modelos de utilidad tienen una vigencia de diez años y se examinan en cuanto a novedad y aplicabilidad práctica. Lo que sigue es, por lo tanto, una descripción estructural; las reivindicaciones definen un aparato y la especificación no publica cifras de rendimiento medido. Cualquier número de rendimiento o tolerancia para las máquinas de producción de TOB proviene de las hojas de datos de nuestros equipos, no de este documento de patente.

El problema de producción que resuelve esta patente

La suspensión de cátodo se compone de aglutinante, agente conductor y material de cátodo; la suspensión de ánodo, de aglutinante y carbono grafítico. Cada lote es una sucesión de pasos de mezcla, disolución y dispersión líquido-líquido y líquido-sólido, todos acompañados de cambios en la temperatura, la viscosidad y el entorno circundante. Si los materiales activos granulares no se dispersan de manera uniforme, el transporte de iones de litio entre los electrodos se ve afectado, al igual que todos los procesos posteriores.

La especificación señala directamente el punto débil: el efecto de agitación de la suspensión de la celda era solo ordinario en el equipo disponible en ese momento, y la suspensión que no está completamente homogeneizada hace que la calidad de la batería sea desigual en todo el mercado. El dispositivo de la patente CN215610864U está diseñado para cerrar esa brecha antes de que la suspensión llegue al revestidor.

Cómo funciona el mecanismo

Cámara de doble barril con elevación y sellado

El mezclador no tiene puerta inferior. Un barril de mezcla inferior (4) se encuentra sobre una mesa elevadora (3) dentro de la base (101) del bastidor (1). Un dispositivo elevador (7) ubicado en la parte inferior derecha del bastidor eleva la mesa hasta que el barril inferior se encuentra con el barril superior (5) fijo, donde un anillo de sellado entre los dos barriles cierra la cámara para que pueda ser evacuada. Los barriles inferior y superior están hechos de acero inoxidable SUS304, elegido en la especificación por su comportamiento físico y químico estable y su resistencia a la corrosión.

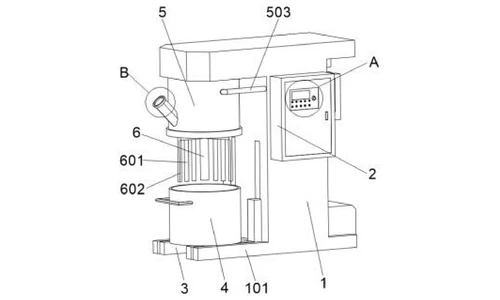

Overall structure of the vacuum slurry mixer, first perspective view
Figura 1: estructura general del mezclador, primera vista en perspectiva

Agitador con varillas y rascadores de pared

Dentro del barril superior, el agitador (6) lleva tres conjuntos de varillas de agitación (601) en su lado interior y tres barras raspadoras de pared (602) en su lado exterior. Las varillas dispersan la suspensión; los rascadores levantan el material de la pared del barril y lo empujan de regreso al flujo, de modo que no quede ninguna capa estancada en la pared y el lote se agite a fondo en lugar de simplemente removerse en el medio.

Línea de vacío, puerto de visualización y control

Una línea de vacío (503) conecta la parte delantera del barril superior con la unidad de vacío dentro del bastidor, de modo que se extraiga aire de la cámara sellada antes y durante la mezcla. Un puerto de visualización (501) en la parte inferior izquierda del tambor superior, cerrado por una cubierta de sellado (502) con un centro de vidrio templado, permite al operador observar la lechada en tiempo real. El controlador (2) en la parte delantera del bastidor cuenta con una pantalla LED (202) para los parámetros de trabajo y un botón de parada de emergencia (203).

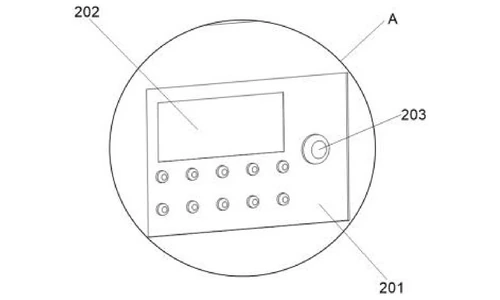

Enlarged view of detail A in Figure 1
Figura 2: vista ampliada del detalle A en la Figura 1

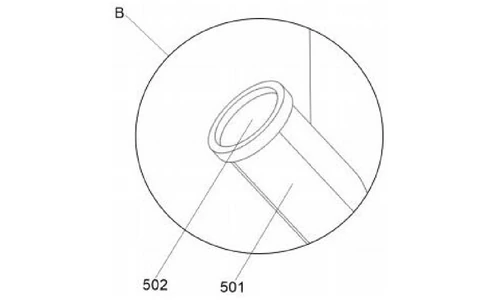

Enlarged view of detail B in Figure 1
Figura 3: vista ampliada del detalle B en la Figura 1

Reductor de transmisión por cadena y velocidad controlada por etapas

El motor (8), fijado a la pared del bastidor mediante un asiento de fijación del motor, se sitúa sobre un reductor (9). El reductor transmite potencia al agitador a través de una cadena, que la especificación señala que funciona de manera suave y silenciosa. Debido a que la velocidad de salida del reductor se ajusta desde el controlador, la máquina puede asignar diferentes velocidades a diferentes etapas de agitación del mismo lote: la segunda mitad de la respuesta en dos partes de la especificación sobre la calidad de mezcla.

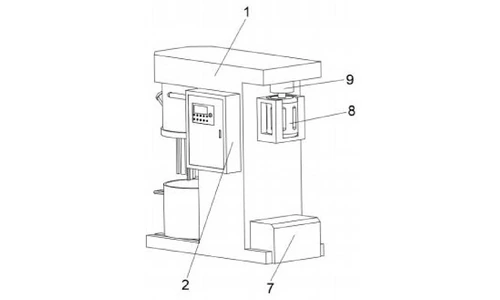

Overall structure of the mixer, second perspective view
Figura 4: estructura general del mezclador, segunda vista en perspectiva

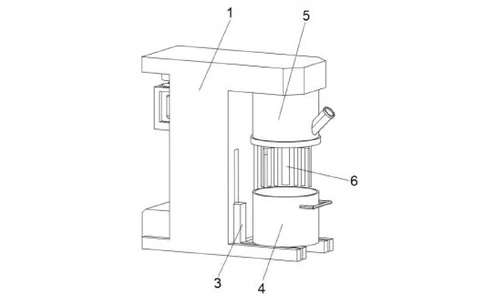

Overall structure of the mixer, third perspective view
Figura 5: estructura general del mezclador, tercera vista en perspectiva

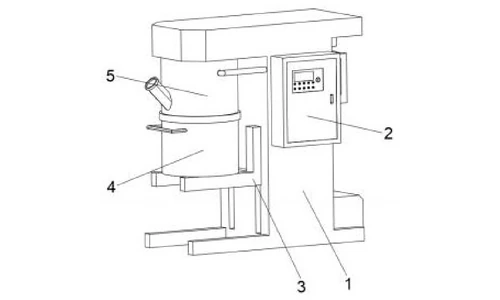

The mixer during a stirring operation
Figura 6: el mezclador durante una operación de agitación

Secuencia de operación

Las materias primas se cargan en el tambor inferior mientras este se encuentra sobre la mesa bajada. A continuación, el elevador sube el tambor inferior para ponerlo en contacto de sellado con el tambor superior, la unidad de vacío evacua la cámara y el motor se pone en marcha. El agitador hace pasar la lechada por las etapas de velocidad asignadas mientras el operador observa a través del puerto de observación. Cuando finaliza la mezcla, la mesa desciende, los tambores se separan y se descarga el lote.

Beneficios reivindicados

Beneficio Mecanismo responsable
Mezcla exhaustiva de la lechada, sin capa estancada en la pared Tres juegos de varillas de agitación más tres barras rascadoras de pared en el agitador
Mayor calidad de la lechada por lote Velocidad de salida del reductor ajustada por el controlador, escalonada durante la ejecución de la mezcla
Cámara de proceso hermética y resistente a la corrosión Tambores SUS304 sellados por elevación con un anillo de sellado en la junta
Monitoreo visual en tiempo real durante la mezcla Puerto de observación con cubierta de sellado de vidrio templado
Transmisión de potencia estable y silenciosa Transmisión por cadena desde el reductor hasta el agitador

Cómo se compara con los recipientes de mezcla de lechada convencionales

Cada lote de lechada es una sucesión de pasos de mezcla, disolución y dispersión con temperatura y viscosidad cambiantes. Si el material activo granular no se dispersa por completo, la calidad del electrodo se ve afectada; por lo tanto, el propio mezclador es donde se gana o se pierde la consistencia.

Dimensión Enfoque convencional Este diseño de patente
Acción de mezclado Agitador simple, capa estagnada en la pared Tres juegos de varillas de agitación más tres barras rascadoras de pared en un solo agitador
Control de velocidad Velocidad fija para todo el lote Reductor accionado por cadena con velocidad escalonada por controlador durante el ciclo de mezclado
Sello de proceso Recipiente abierto o de tipo abrazadera, riesgo de fugas y corrosión Bidones dobles SUS304 sellados por elevación con anillo de sellado y línea de vacío

Dónde se utiliza esta tecnología hoy en día

Esta patente cubre la arquitectura de mezclado de lechada detrás de los mezcladores de vacío grandes de TOB. La combinación que protege -una cámara de bidón sellada por elevación, agitación con rascado de paredes y velocidad controlada por etapas- es cómo nuestro equipo de mezclado proporciona la lechada de electrodo homogénea de la que depende la calidad del recubrimiento.

Consultas sobre equipos relacionados: solicitar presupuesto

Preguntas frecuentes

¿Qué cubre la patente CN215610864U?

Cubre un mezclador de lechada al vacío de gran capacidad para materias primas de baterías, construido alrededor de un bidón de mezclado inferior que se eleva para entrar en contacto de sellado con un bidón superior fijo, un agitador con tres juegos de varillas de agitación y tres barras rascadoras de pared, una línea de vacío hacia la cámara sellada y un reductor accionado por cadena cuya velocidad está escalonada por el controlador.

¿Por qué es tan importante la calidad del mezclado de la lechada en la producción de baterías?

La especificación indica que el mezclado y la dispersión de la lechada influyen en más del 30% de la calidad del producto final en la producción de baterías de ion de litio. Las partículas activas dispersas de manera desigual perturban el transporte de iones de litio entre los electrodos y degradan el electrodo recubierto, la capacidad de la celda y la vida útil.

¿Por qué el agitador lleva barras rascadoras de pared además de varillas de agitación?

Los tres juegos de varillas de agitación dispersan la lechada, mientras que las tres barras rascadoras de pared levantan el material de la pared del bidón y lo devuelven al flujo. Sin rascadores, se acumula una capa estancada en la pared y el lote nunca se homogeniza por completo.

¿Cómo varía el mezclador la velocidad de agitación entre etapas?

El motor acciona el agitador a través de un reductor conectado por una cadena. El controlador ajusta la velocidad de salida del reductor, por lo que las diferentes etapas de agitación del lote funcionan a diferentes velocidades, el mecanismo al que la especificación atribuye la mejora adicional de la calidad de la lechada.

¿De qué materiales están hechos los bidones de mezclado?

Los bidones inferior y superior están hechos de acero inoxidable SUS304, que la especificación describe como estable en su comportamiento físico y químico y resistente a la corrosión; un anillo de sellado entre los bidones mantiene la cámara hermética durante el mezclado al vacío.

¿Sigue vigente la patente CN215610864U?

Sí. Está Activa, presentada el 26 de agosto de 2021 y concedida el 25 de enero de 2022, con vencimiento previsto para el 26 de agosto de 2031.
