Patente CN215600399U - Bobinadora de electrodos con cuchilla caliente

Alinear, transportar, ablandar por calor, bobinar y cortar en caliente una tira de electrodo terminada en una sola máquina: un solo operador ejecuta todo el proceso.

Especificación completa y dibujos: CN215600399U en Google Patents

El electrodo es el soporte en el que una batería se carga y descarga, el núcleo de toda la celda de ion de litio. Su fabricación abarca desde la obtención de pulpa hasta el recubrimiento de precisión, el calandrado y el corte en tiras, en equipos que implican una alta fuerza de laminación, cuchillas de corte, calor y mecanismos de rotación. Sin embargo, dentro de esa cadena, el bobinado de la tira de electrodo terminada era un cuello de botella subestimado: la especificación establece claramente que la influencia de la tecnología del lado del electrodo, como el proceso de bobinado, a menudo se subestima, y que el proceso sufría de baja eficiencia.

CN215600399U, presentada el 9 de septiembre de 2021, convierte el bobinado de una tarea manual en una única operación controlada. La máquina alinea la tira verticalmente, la alimenta a través de juegos de rodillos de agarre suave, la ablanda por calor para un ajuste apretado, la bobina en una plataforma motorizada y, cuando la bobina está flejada, la corta con una cuchilla de corte en caliente. Un operador, una máquina, sin estación de corte separada.

Información de patentes

Número de publicación CN215600399U
Título (original) 一种用于电池生产的电池极片卷绕机 (Electrode Winder with Integrated Hot Knife)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cesionario actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.: la entidad registrada de TOB NEW ENERGY
Fecha de presentación 9 de septiembre de 2021
Fecha de concesión 21 de enero de 2022
Tipo de documento Modelo de utilidad (concedido, código de tipo U)
Estado legal Activo
Vencimiento previsto 9 de septiembre de 2031
Dibujos 6 figuras
Acerca de los títulos y la terminología en esta página.El título en inglés anterior es una traducción revisada por humanos realizada por el equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en toda nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino son el texto oficial; un lector que compare esta página con Google Patents puede notar diferencias de redacción precisamente porque el registro público allí está traducido automáticamente. Las figuras y las descripciones de los mecanismos de esta página se extraen de la especificación y las reivindicaciones en chino, y no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente.Esta es una patente china de modelo de utilidad, que protege la estructura mecánica de un dispositivo en lugar de una formulación o proceso químico. Los modelos de utilidad tienen un plazo de diez años y se examinan en cuanto a novedad y aplicabilidad práctica. Por lo tanto, lo que sigue es una descripción estructural: las reivindicaciones definen un aparato, y la especificación no publica cifras de rendimiento medido. Cualquier número de rendimiento o tolerancia para las máquinas de producción de TOB proviene de las hojas de datos de nuestros equipos, y no de este documento de patente.

El problema de producción que resuelve esta patente

La especificación explica por qué el bobinado de electrodos merece más atención de la que recibe. La tira de electrodos es el portador físico de carga y descarga, por lo que la forma en que se manipula después del corte longitudinal afecta a todo lo posterior. El paso de bobinado era ineficiente, y la razón es estructural: requería varias estaciones separadas (alimentación, alineación, bobinado y luego el corte de la bobina terminada separándola de la tira entrante), cada una de las cuales requería la intervención manual de un operador. CN215600399U consolida esas estaciones en una sola máquina cuyos procesos se controlan desde un único controlador.

Cómo funciona el mecanismo

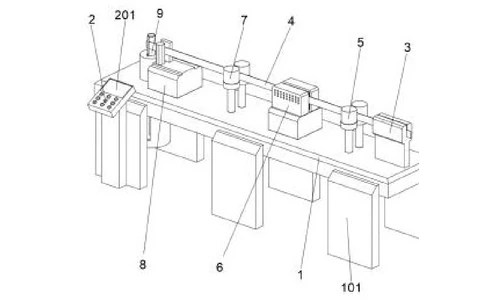

Overall structure of the electrode winder, first perspective view
Figura 1: estructura general de la bobinadora de electrodos, primera vista en perspectiva

Ruta de la tira, desde la alineación hasta el bobinado

La tira de electrodos (4) entra en el asiento de alineación de posición (3) en el lado derecho de la máquina y se extrae por su lado izquierdo, de modo que la tira se coloca en un plano vertical antes de que se le aplique cualquier otro proceso. Desde el asiento, la tira pasa en secuencia a través del primer juego de rodillos (5), un calentador (6), el segundo juego de rodillos (7), el cortador térmico (8) con su cuchilla de corte caliente (801), y finalmente sobre la varilla de bobinado (9). El cuerpo de la máquina (1) se apoya en un soporte (101), y el controlador (2) con su pantalla LED (201) se encuentra en la parte delantera izquierda.

Juegos de rodillos que sujetan sin rayar

El primero y el segundo juego de rodillos (5, 7) mueven la tira hacia la izquierda y son accionados directamente cada uno por su propio motor: el primer motor de accionamiento (501) debajo del primer juego de rodillos y el segundo motor de accionamiento (701) debajo del segundo. Sus superiores exteriores están recubiertas de caucho blando, al cual la especificación le atribuye dos funciones: evitar que las superficies metálicas de los rodillos rayen el electrodo y evitar que la tira se deslice hacia abajo. Para lograr una sujeción firme, el espacio mínimo entre las superficies de los rodillos se establece 1 mm más pequeño que el grosor del electrodo, lo que aumenta la presión de contacto para que la tira no pueda deslizarse.

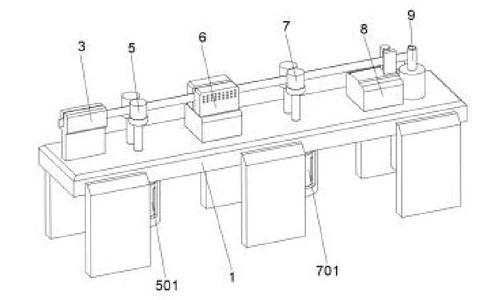

Overall structure of the electrode winder, second perspective view
Figura 2: estructura general de la bobinadora de electrodos, segunda vista en perspectiva

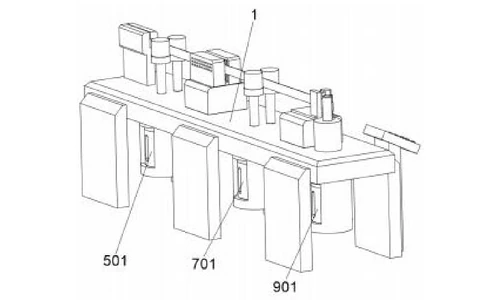

Overall structure of the electrode winder, third perspective view
Figura 3: estructura general de la bobinadora de electrodos, tercera vista en perspectiva

Plataforma de calentamiento y bobinado

El calentador (6) ablanda la tira de electrodo antes de enrollarla, de modo que la tira se envuelva en la varilla sin sufrir daños. El extremo inferior de la varilla de bobinado (9) está unido a una plataforma de bobinado (902) accionada por el tercer motor de accionamiento (901). Una lámina de presión móvil (903) en la parte superior delantera de la plataforma presiona la tira contra el lateral de la varilla de bobinado durante el bobinado; su lado interior es una superficie en arco, que amplía el área de contacto para que la tira ablandada se presione firmemente a medida que la platforma hace girar la varilla.

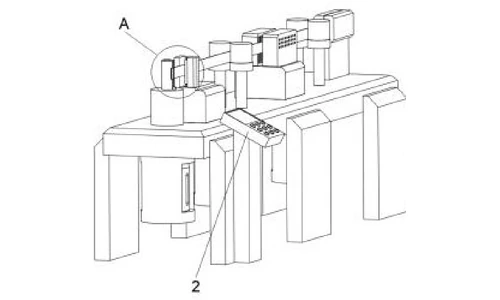

Overall structure of the electrode winder, fourth perspective view
Figura 4: estructura general de la bobinadora de electrodos, cuarta vista en perspectiva

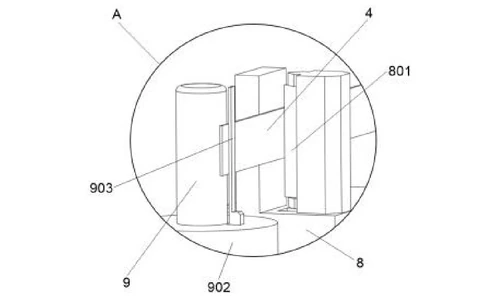

Enlarged view of detail A in Figure 4, showing the winding rod and pressing sheet
Figura 5: vista ampliada del detalle A en la Figura 4

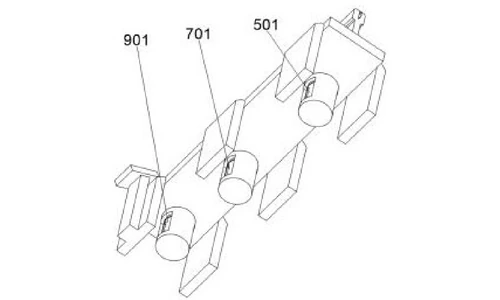

Overall structure of the electrode winder, fifth perspective view
Figura 6: estructura general de la bobinadora de electrodos, quinta vista en perspectiva

Corte y operación por un solo operador

Cuando la bobina está completa y el electrodo se asegura con una correa, la cuchilla de corte en caliente (801) del cortador de cuchilla caliente corta la tira, y el operador levanta la bobina terminada de la varilla. Debido a que el calentador, el cortador de cuchilla caliente y la plataforma de bobinado están conectados eléctricamente a un solo controlador, la patente logra lo que denomina como su beneficio: una persona opera una máquina durante todo el paso de bobinado.

Beneficios reivindicados

Beneficio Mecanismo responsable
Producción de un operador por máquina Todas las estaciones unificadas bajo un solo controlador
Eficiencia de bobinado enormemente mejorada Plataforma de bobinado integrada y corte por cuchilla caliente
Transporte de tiras sin arañazos y antideslizante Juegos de rodillos recubiertos de caucho blando con holgura de ranura 1 mm por debajo del grosor de la tira
Geometría de bobinado precisa Asiento de alineación de posición que sostiene la tira en un plano vertical
Construcción de bobina apretada y sin daños Ablandamiento térmico más lámina de presión móvil con cara en arco

Cómo se compara con el bobinado de electrodos de estaciones múltiples

El paso de bobinado requería varias estaciones separadas (alimentación, alineación, bobinado y corte), lo que lo hacía ineficiente y requería mucho personal. Esta patente unifica todo el recorrido de la tira en una sola máquina bajo un único controlador.

Dimensión Enfoque convencional Este diseño de patente
Disposición Estaciones separadas de alimentación, alineación, bobinado y corte Todas las estaciones unificadas en una máquina bajo un controlador
Transporte de tiras Agarre que puede rayar o resbalar Juegos de rodillos recubiertos de caucho blando con una separación de contacto (nip gap) de 1 mm por debajo del grosor de la tira
Corte Paso de corte separado después del bobinado Corte por cuchilla caliente integrado en la plataforma de bobinado

Dónde se utiliza esta tecnología hoy en día

Esta patente cubre la arquitectura de bobinado detrás de las bobinadoras de electrodos de TOB. La disposición que protege (alineación vertical de la tira, transporte con sujeción suave, ablandamiento por calor y corte por cuchilla caliente en una sola plataforma) es la forma en que nuestro equipo de bobinado termina las bobinas de electrodos sin una operación de corte separada.

Consultas sobre equipos relacionados: solicitar presupuesto

Preguntas frecuentes

¿Qué cubre la patente CN215600399U?

Cubre una máquina bobinadora de electrodos para la producción de baterías: un asiento de alineación de posición que mantiene la tira vertical, dos juegos de rodillos recubiertos de caucho blando que transportan la tira, un calentador que la ablanda, un cortador de cuchilla caliente con una cuchilla de corte caliente y una varilla de bobinado en una plataforma de bobinado motorizada con una lámina de presión móvil, todo controlado desde un solo controlador.

¿Por qué el bobinado de electrodos era un cuello de botella en la producción de baterías?

La tecnología del lado del electrodo, como el proceso de bobinado, a menudo se subestimaba, sin embargo, la tira es el portador de la carga y descarga de la batería. La especificación establece que el proceso de bobinado sufría de baja eficiencia, lo cual esta máquina aborda combinando la alimentación, la alineación, el bobinado y el corte en una sola operación controlada.

¿Por qué los juegos de rodillos están recubiertos con caucho blando y configurados con una separación menor?

El caucho blando evita que las superficies de los rodillos metálicos rayen la tira de electrodo y ayuda a prevenir que la tira resbale. La separación mínima entre las superficies de los rodillos se establece 1 mm más pequeña que el grosor del electrodo, lo que aumenta la presión de contacto para que la tira no pueda deslizarse durante el transporte.

¿Por qué calentar la tira antes de bobinarla?

El calentador ablanda la tira de electrodo antes de que llegue a la varilla de bobinado, de modo que la tira ablandada se envuelve limpiamente en la varilla. La lámina de presión móvil, cuyo lado interior es una superficie en arco, presiona firmemente la tira contra la varilla mientras la plataforma la hace girar.

¿Cómo se separa la bobina terminada de la tira entrante?

Una vez que se completa el bobinado y el electrodo se fija con una cinta, la cuchilla de corte caliente en el cortador de cuchilla caliente corta la tira. El operador luego levanta la bobina terminada de la varilla de bobinado; el corte ocurre en línea, sin una estación de corte separada.

¿Sigue en vigor la patente CN215600399U?

Sí. Está activa, presentada el 9 de septiembre de 2021 y concedida el 21 de enero de 2022, con expiración prevista para el 9 de septiembre de 2031.
