Patente CN215587201U - Clasificador de baterías con sensor de presión

Oct 20,2026
MODELO DE UTILIDAD CONCEDIDO · CN215587201U · ACTIVO
Patente CN215587201U - Clasificadora de baterías con sensor de presión

Las celdas se desplazan en bases de detección con sensor de presión a lo largo de una cinta transportadora; un cilindro eléctrico con un empujador de goma desvía los rechazos a una caja de clasificación y un perno de parada de emergencia puede bloquear el eje de transmisión.

Especificación completa y dibujos: CN215587201U en Google Patents

Una vez producida una batería, todavía es necesario comprobarla, y en el estado de la técnica anterior esa comprobación se realizaba de forma lenta. La especificación de CN215587201U plantea el problema claramente: en la tecnología existente, las baterías se probaban una a una por lotes manualmente después de la producción y solo entonces se clasificaban, por lo que la eficiencia de clasificación era baja. Una línea que tiene que detenerse para realizar pruebas manuales no puede alimentar el siguiente paso del proceso.

La patente sustituye el paso manual por una estación en línea. Las baterías viajan en una cinta transportadora en bases de detección, un sensor de presión en cada base evalúa la celda mientras se mueve, y un cilindro eléctrico con un empujador de goma desvía cualquier celda fuera de especificación a una caja de clasificación sin detener la línea.

Información de la patente

Número de publicación CN215587201U
Número de solicitud CN202122171465.1U
Título (original) 一种电池生产用的分选机 (Inline Battery Sorting Machine with Pressure Sensing)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cesionario actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - la entidad registrada de TOB NEW ENERGY
Fecha de presentación 9 de septiembre de 2021
Fecha de concesión 21 de enero de 2022
Tipo de documento Modelo de utilidad (código de tipo U)
Estado legal Activo
Caducidad prevista 9 de septiembre de 2031
Dibujos 7 figuras
Registro oficial CN215587201U en Google Patents
Propriedad. TOB NEW ENERGY posee este modelo de utilidad concedido. Fue presentado bajo la entidad jurídica china registrada de la empresa (mostrada en el código fuente de la página y en los datos estructurados) y es coinventado por Dany Huang (Zhengyao Huang) y Tobey Chen.
Acerca de los títulos y la terminología en esta página. El título en inglés anterior es una traducción revisada por humanos del equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino son el texto oficial; un lector que compare esta página con Google Patents puede notar diferencias de redacción precisamente porque el registro público allí está traducido por máquina. Las figuras y las descripciones de los mecanismos de esta página se han extraído de la memoria descriptiva y las reivindicaciones en chino, no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente. Esta es una patente de modelo de utilidad en China, que protege la estructura mecánica de un dispositivo en lugar de una formulación o proceso químico. Los modelos de utilidad tienen una vigencia de diez años y se examinan en cuanto a su novedad y aplicabilidad práctica. Por lo tanto, lo que sigue es una descripción estructural: las reivindicaciones definen un aparato, y la memoria descriptiva no publica cifras de rendimiento medido ni los umbrales de calidad utilizados por el sensor de presión. Cualquier número de clasificación o rendimiento para las máquinas de producción de TOB proviene de nuestras hojas de datos de equipos, no de este documento de patente.

El problema de producción que resuelve esta patente

La clasificación posterior a la producción era un cuello de botella manual. Una vez fabricadas las baterías, deben comprobarse y clasificarse antes de poder utilizarse o enviarse. La técnica anterior realizaba esto probando las baterías en lotes de forma manual y luego clasificándolas, y la memoria descriptiva identifica dichas pruebas manuales por lotes como la razón por la cual la eficiencia de clasificación era baja.

El juicio en línea requiere un sensor en la línea. Para realizar la clasificación sin detenerse, la máquina debe evaluar cada celda a medida que avanza. Este diseño coloca un sensor de presión en cada base de detección de la cinta transportadora, de modo que la medición y la decisión de desvío ocurren mientras la cinta está en marcha.

Por lo tanto, la CN215587201U se centra en dos resultados que la memoria descriptiva reivindica explícitamente: mayor practicidad (detección y desvío automáticos, con bases de detección que pueden intercambiarse por distintos equipos de detección) y mayor estabilidad (empuje y retorno suaves del empujador, además de frenado de emergencia de la cinta transportadora).

Cómo funciona el mecanismo

La máquina es una línea a escala de banco de trabajo: un controlador a la derecha, un motor detrás, dos cintas y un eje conducido que soporta el transportador principal, y una estación de desvío al otro lado de la cinta. Las figuras 1 a 3 muestran la máquina en su conjunto desde tres perspectivas, la figura 4 es la sección transversal general, y las figuras 5 a 7 amplían los detalles A, B y C.

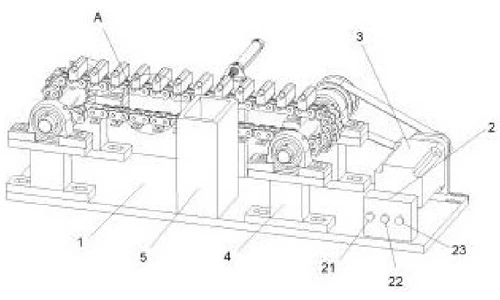

CN215587201U Figure 1 - first perspective view of the inline sorter
Figura 1: vista general en perspectiva desde el primer ángulo

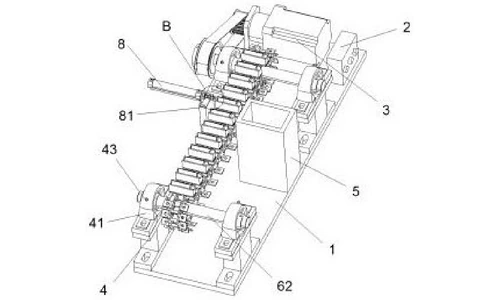

CN215587201U Figure 2 - second perspective view of the inline sorter
Figura 2: vista general en perspectiva desde el segundo ángulo

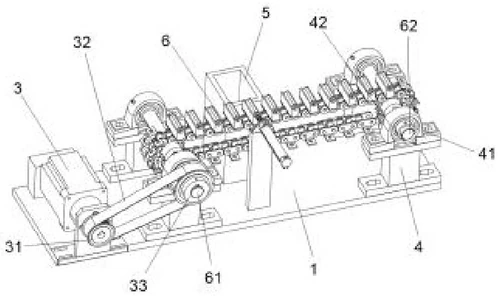

CN215587201U Figure 3 - third perspective view of the inline sorter
Figura 3: vista general en tercera perspectiva

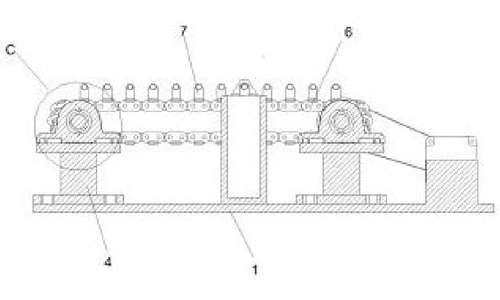

CN215587201U Figure 4 - overall cross-section of the sorter
Figura 4: sección transversal general

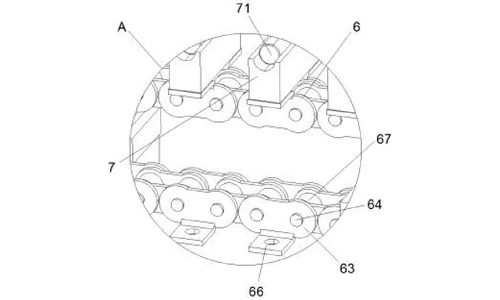

CN215587201U Figure 5 - detail A of Figure 1
Figura 5: vista ampliada en A de la Figura 1

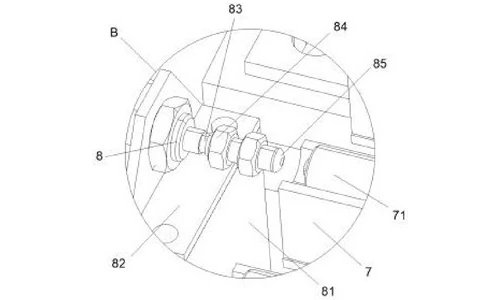

CN215587201U Figure 6 - detail B of Figure 2
Figura 6: vista ampliada en B de la Figura 2

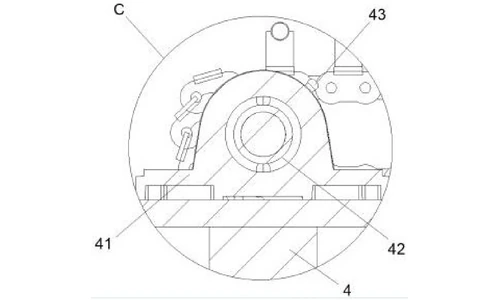

CN215587201U Figure 7 - detail C of Figure 4
Figura 7: vista ampliada en C de la Figura 4

Control, accionamiento y transmisión de dos correas

Un controlador se encuentra a la derecha de la cara superior de la mesa de trabajo, con un botón de inicio, un botón de parada y un botón de parada de emergencia en secuencia a lo largo de su cara frontal. Un motor detrás del controlador hace girar una rueda motriz; la primera cinta transportadora sobre la rueda motriz llega a una rueda conducida a la izquierda, y dentro de esa rueda conducida se encuentra el eje de transmisión. El eje de transmisión sostiene la segunda cinta transportadora, cuyo extremo distante se apoya en un eje motriz. Todos los controles, el motor y los sensores de presión están conectados eléctricamente al controlador y a una fuente de alimentación externa.

Bases de detección con sensores de presión

Las bases de detección se transportan en la segunda cinta transportadora, y se instala un sensor de presión dentro de cada base para sostener una batería. El operador coloca celdas en las bases en un extremo de la cinta; a medida que cada base avanza, su sensor de presión evalúa la calidad de la celda y envía los parámetros al controlador.

Estación de desvío con cilindro eléctrico

En la parte trasera de la segunda cinta transportadora, un bloque fijo sostiene una placa de conexión, y la placa sostiene un cilindro eléctrico en su extremo posterior. El cilindro impulsa una varilla telescópica hacia adelante; en la parte delantera de la varilla hay un bloque amortiguador de caucho para que una celda empujada no sufra daños por una fuerza excesiva. El caja de clasificación se coloca enfrente de la varilla telescópica, al otro lado de la banda. Un bloque de límite, en ajuste con interferencia en la varilla entre esta y el bloque de amortiguación, evita que la varilla golpee la placa de conexión cuando se retrae.

Transportador modular y bases de detección intercambiables

La segunda cinta transportadora está ensamblada a partir de placas de sujeción, ejes de sujeción y columnas de sujeción, estando cada columna de sujeción en ajuste con interferencia con un eje de sujeción; la especificación indica que esto permite aumentar o disminuir la longitud de la banda según sea necesario. Las placas de fijación en ambos lados de las placas de sujeción están aseguradas con pernos a las bases de detección, de modo que una base de detección se puede desatornillar y reemplazar con diferentes equipos de detección cuando cambien los requisitos de clasificación.

Rodamientos y frenado de emergencia

Los rodamientos en ambos extremos del eje motriz y del eje conducido sostienen los ejes. Cada rodamiento se encuentra dentro de un armazón de conexión montado sobre una base fija, y un perno de parada de emergencia está enroscado en el extremo exterior del bastidor de conexión. En caso de emergencia, el operario presiona el botón de parada de emergencia, lo que obliga al cilindro eléctrico y al motor a apagarse; luego, atornilla el perno de parada de emergencia para que bloquee el rodamiento, frenando el eje de transmisión y la segunda cinta transportadora.

Secuencia de funcionamiento según se publica: la máquina se conecta a la fuente de alimentación externa y se presiona el botón de inicio; el controlador hace funcionar el motor, el cual hace girar la rueda conducida a través de la rueda motriz y la primera cinta transportadora, impulsando el eje de transmisión y la segunda cinta transportadora para que las bases de detección se desplacen sin problemas; un operario carga una batería en cada base de detección en un extremo; el sensor de presión evalúa la batería y envía los parámetros al controlador; cuando una batería no cumple con el estándar de calidad, el controlador pone en marcha el cilindro eléctrico, la varilla telescópica se extiende y el bloque de cojín de goma empuja la batería hacia la caja de clasificación; en caso de emergencia, el botón de parada de emergencia corta la energía y el perno de parada de emergencia frena el eje a través del rodamiento.

Beneficios Reivindicados

Beneficio Mecanismo responsable
Detección y desvío automáticos en la línea Sensor de presión en cada base de detección; un cilindro eléctrico empuja los rechazos hacia la caja de clasificación
Adaptable a otros criterios de clasificación Las bases de detección empernadas a las placas de fijación se pueden quitar e intercambiar por diferentes equipos de detección
Longitud de transporte ajustable Columnas de sujeción en ajuste con interferencia con los ejes de sujeción en la segunda cinta transportadora
Celdas no dañadas durante el rechazo Bloque de cojín de accionamiento de goma en la varilla telescópica
Empuje y retorno suaves; frenado de emergencia Bloque de límite en la varilla; rodamientos con perno de parada de emergencia roscado en el bastidor de conexión

Cómo se compara con las pruebas y clasificación manuales por lotes

La técnica anterior probaba las baterías en lotes a mano y luego las clasificaba, y la especificación identifica que dicha prueba manual por lotes es la razón por la cual la eficiencia de clasificación era baja. Esta máquina prueba y desvía cada celda a medida que avanza por el transportador.

Dimensión Enfoque convencional Este diseño de patente
Pruebas Pruebas manuales fuera de línea, lote por lote Un sensor de presión en cada base de detección prueba las celdas en línea
Desvío Manipulación manual de los rechazos Cilindro eléctrico con un empujador de goma que introduce los rechazos en una caja de clasificación
Adaptabilidad Disposición de prueba fija Las bases de detección están empernadas y son intercambiables para otros criterios de clasificación

Dónde se utiliza esta tecnología hoy en día

CN215587201U cubre la arquitectura de transporte con detección de presión del equipo de clasificación de baterías en línea de TOB: la estación compacta de fin de línea que verifica cada celda mientras se mueve y extrae los rechazos sin detenerse.

Consultas sobre equipos relacionados: solicitar presupuesto

Preguntas frecuentes

¿Qué cubre la patente CN215587201U?

Cubre una máquina clasificadora de baterías en línea para la producción de baterías. Un controlador en el banco de trabajo hace funcionar un motor cuya rueda motriz hace girar una rueda conducida a través de una primera cinta transportadora; la rueda conducida acciona un eje que hace funcionar la segunda cinta transportadora, sobre la cual se desplazan las bases de detección. Cada base de detección sostiene un sensor de presión, y un cilindro eléctrico con un bloque de amortiguación de goma expulsa las celdas defectuosas hacia una caja de clasificación.

¿Por qué la clasificación posterior a la producción era ineficaz en la técnica anterior?

La especificación indica que las baterías se probaban una por una en lotes manualmente después de la producción y solo entonces se clasificaban, y que esto hacía que la eficiencia de clasificación fuera baja. Reemplazar esa prueba manual por lotes con un transportador con sensor de presión en línea es el problema que resuelve la patente.

¿Cómo determina la máquina si una celda no es apta?

Un sensor de presión está instalado dentro de cada base de detección en la segunda cinta transportadora. A medida que la cinta se desplaza, el sensor evalúa la batería en la base y envía los parámetros medidos al controlador. Cuando una batería no cumple con el estándar de calidad, el controlador pone en marcha el cilindro eléctrico y la varilla telescópica empuja la celda hacia la caja de clasificación.

¿Se puede adaptar la máquina a otros criterios de clasificación?

Sí. Cada base de detección está abulonada a placas de fijación en el transportador, por lo que se puede quitar y reemplazar con un equipo de detección diferente cuando cambien los requisitos de clasificación. La segunda cinta transportadora también es modular: las columnas de sujeción en ajuste con interferencia con los ejes de sujeción permiten aumentar o disminuir la longitud de la cinta.

¿Cómo funciona la parada de emergencia?

En caso de emergencia, el operador presiona el botón de parada de emergencia, lo que obliga al cilindro eléctrico y al motor a apagarse. Atornillar el perno de parada de emergencia, que está enroscado en el marco de conexión alrededor del cojinete, bloquea el cojinete y frena el eje de transmisión y la segunda cinta transportadora.

¿La patente CN215587201U sigue en vigor?

Sí. TOB NEW ENERGY posee este modelo de utilidad concedido; está activo, presentado el 9 de septiembre de 2021 con vencimiento previsto para el 9 de septiembre de 2031.
