Patente CN215549102U - Dispositivo de recorte de bordes de baterías por lotes

Oct 19,2026
MODELO DE UTILIDAD CONCEDIDO · CN215549102U · ACTIVO
Patente CN215549102U - Dispositivo de recorte de bordes de baterías por lotes

Las baterías formadas se apilan en un cargador de pilares, se empujan una celda a la vez hacia una pinza acolchada y se recorta el borde automáticamente; una solución por lotes frente a las recortadoras de una sola celda que ralentizaban las líneas de baterías.

Especificación completa y planos: CN215549102U en Google Patents

Las baterías de ion de litio polímero se sellan y desgasifican después de su formación, y luego es necesario recortar los bordes de la bolsa sellada. La especificación de CN215549102U expone el cuello de botella claramente: los dispositivos de recorte en uso en ese momento sujetaban y recortaban una batería a la vez, lo que mantenía bajo el rendimiento en la línea posterior a la formación.

CN215549102U, presentada el 26 de agosto de 2021 y concedida el 18 de enero de 2022, sustituye el modelo de manipulación uno por uno por un cargador por lotes. Las baterías se apilan entre cuatro pilares, un empujador alimenta la celda inferior hacia la zona de trabajo, una pinza acolchada la sujeta y una cuchilla accionada por motor recorta el borde; luego se alimenta la siguiente celda. Un operador carga la pila; el ciclo de recorte se repite automáticamente.

Información de patentes

Número de publicación CN215549102U
Título (original) 一种电池用切片装置 (Batch Battery Edge-Trimming Device)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cesionario actual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.- la entidad registrada de TOB NEW ENERGY
Fecha de presentación 26 de agosto de 2021
Fecha de concesión 18 de enero de 2022
Tipo de documento Modelo de utilidad (código de tipo U)
Estado legal Activa
Vencimiento previsto 26 de agosto de 2031
Dibujos 4 figuras
Registro oficial Google Patents - CN215549102U
Acerca de los títulos y la terminología en esta página. El título en inglés anterior es una traducción revisada por personas del equipo de ingeniería de TOB NEW ENERGY, estandarizada según la terminología utilizada en toda nuestra línea de equipos; no es una traducción automática. El título y las reivindicaciones originales en chino son el texto oficial; un lector que compare esta página con Google Patents puede notar diferencias en la redacción precisamente porque el registro público allí está traducido automáticamente. Las figuras y las descripciones de los mecanismos en esta página se extraen de la especificación y las reivindicaciones en chino, y no de ninguna traducción de las mismas.
Una nota sobre el tipo de patente. Esta es una patente china de modelo de utilidad, que protege la estructura mecánica de un dispositivo en lugar de una formulación o proceso químico. Los modelos de utilidad tienen una duración de diez años y se examinan en cuanto a novedad y aplicabilidad práctica. Lo que sigue es, por tanto, una descripción estructural: las reivindicaciones definen un aparato y la memoria descriptiva no publica cifras de rendimiento medido. Cualquier cifra de rendimiento o tolerancia para las máquinas de producción de TOB proviene de las hojas de datos de nuestros equipos, no de este documento de patente.
Quién posee esta patente. CN215549102U es un modelo de utilidad chino concedido titularidad de TOB NEW ENERGY y presentado bajo nuestra entidad registrada, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. Ambos inventores nombrados en el registro público —Dany Huang (Huang Zhengyao) y Tobey Chen (Chen Lucai)— son miembros del equipo de ingeniería de TOB.

El problema de producción que resuelve esta patente

El recorte de una sola celda limita la línea posterior a la formación. Las celdas de polímero de ion de litio deben desgasificarse y sellarse después de la formación, y la bolsa sellada debe recortarse por los bordes. La mayoría de los dispositivos de recorte disponibles fijaban y recortaban una sola celda a la vez, y la memoria descriptiva identifica ese modo como la causa de la baja eficiencia de trabajo en los equipos de corte (recorte) de baterías.

La carga, la sujeción y el corte debían unificarse en un solo ciclo. La respuesta de la patente es un dispositivo en el cual las celdas apiladas se mantienen listas en un almacén, se alimentan hacia adelante mediante un empujador, se sujetan mediante un dispositivo de fijación dedicado y se recortan mediante un cortador que se mueve junto con su propia placa de tope; cada paso de la carrera de recorte se realiza automáticamente por celda.

Cómo funciona el mecanismo

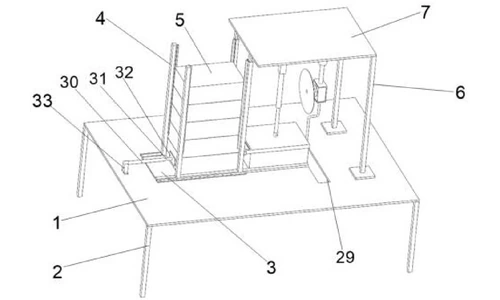

CN215549102U Figure 1 - overall structure of the edge-trimming device
Figura 1: estructura general del dispositivo de recorte de bordes. Fuente: publicación oficial CN215549102U (dominio público).

Placa de trabajo, patas y bastidor de montaje (reivindicaciones 1 y 2)

Una placa de trabajo descansa sobre cuatro patas en sus esquinas. Una placa de guía está fijada en la placa de trabajo, con placas de montaje formadas en ambos lados que llevan orificios de montaje para una sujeción segura. Dos soportes en la placa de trabajo y dos de los pilares sostienen juntos una placa de montaje sobre la zona de trabajo; el dispositivo de fijación de baterías y el dispositivo de corte cuelgan de dicha placa de montaje. Almacén de pilares para la pila (reivindicaciones 3 y 4) Cuatro

pilares se levantan desde la placa de guía y delimitan un espacio tridimensional rectangular en el cual se apilan las baterías que se van a procesar. Soportes de esquina en los pilares evitan que la pila se vuelque o suelte celdas. Una cara de dos pilares opuestos lleva una ranura de guía, y las partes superiores de los pilares llevan bloques de montaje que ubican el dispositivo de fijación de baterías.

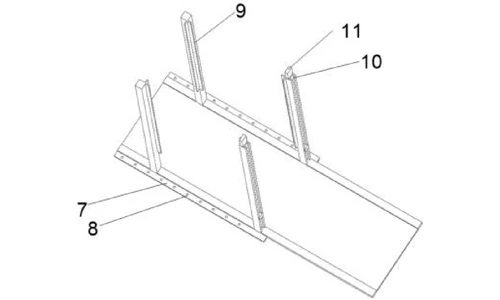

CN215549102U Figure 2 - structure of the track plate
Figura 2: estructura de la placa de guía. Fuente: publicación oficial de CN215549102U (dominio público).

Dispositivo de fijación de baterías (reivindicaciones 5 y 6)

Un primera varilla de montaje debajo de la placa de montaje lleva un primer manguito, en el cual se desliza una primera varilla telescópica. La varilla está atornillada a un primer cilindro de montaje en la parte superior de una placa de fijación de batería; dos segundas varillas de montaje en la placa se conectan a dos deslizadores que se desplazan en las ranuras guía del pilar. A medida que la varilla telescópica se extiende, la placa de fijación se desliza directamente hacia abajo sobre la celda. La parte inferior de la placa de fijación tiene una ranura dimensionada según el ancho de la batería, revestida con una almohadilla de amortiguación, de modo que la abrazadera ubica la celda lateralmente y la presiona sin dañarla.

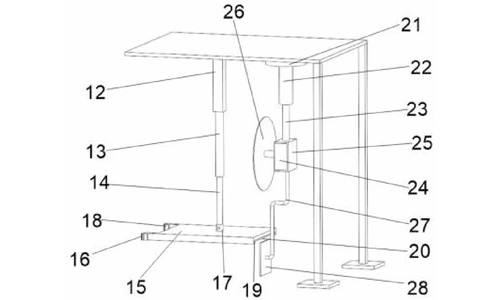

CN215549102U Figure 3 - structure of the battery fixing device and the cutting device
Figura 3: estructura del dispositivo de fijación de la batería y del dispositivo de corte. Fuente: publicación oficial CN215549102U (dominio público).

Dispositivo de corte y tope de posición de recorte (reivindicaciones 7 y 8)

El dispositivo de corte cuelga de la misma placa de montaje a través de un segundo cilindro de montaje, un segundo manguito y una segunda varilla telescópica deslizante que sostiene una pieza de montaje cóncava. Dentro de la pieza cóncava, un motor acciona una cuchilla de corte. Una varilla plegable fijada bajo la pieza cóncava termina en una placa de tope cuya cara izquierda está alineada con la cara izquierda de la cuchilla de corte; la celda se empuja contra esta placa, lo que fija su posición longitudinal antes de que la cuchilla realice el corte.

Holgura de corte y dispositivo empujador (reivindicaciones 9 y 10)

La placa de trabajo tiene una ranura hueca directamente debajo del dispositivo de corte. Durante la carrera de recorte, la placa de tope pasa hacia abajo a través de esta ranura, permitiendo que la cuchilla viaje a lo largo de todo el borde de la celda. La alimentación es manejada por un dispositivo empujador montado en un bloque de fijación en la placa de trabajo: un tercer manguito desliza una tercera varilla telescópica que transporta una placa empujadora hacia el interior del cargador para hacer avanzar la celda inferior.

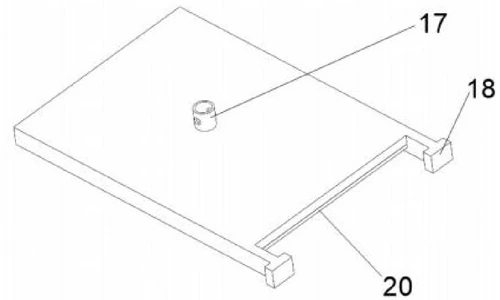

CN215549102U Figure 4 - structure of the battery fixing plate
Figura 4 - estructura de la placa de fijación de la batería. Fuente: publicación oficial CN215549102U (dominio público).

Ciclo de trabajo

Varias baterías se apilan dentro del espacio delimitado por los cuatro pilares. El dispositivo empujador empuja la celda inferior hacia el área de trabajo hasta que un extremo de la celda hace tope contra la placa de parada (tope), y luego se retrae. El dispositivo de fijación de la batería se desliza hacia abajo y su placa de fijación presiona la celda. El motor arranca, el dispositivo de corte desciende —moviéndose la placa de tope hacia abajo a través de la ranura hueca de manera coordinada— y la cuchilla recorta el borde de la celda. El ciclo se repite para la siguiente celda de la pila.

Beneficios reivindicados

Beneficio Mecanismo responsable
Celdas recortadas en secuencia a partir de una pila cargada Cargador de pilares con soportes de esquina más dispositivo empujador que alimenta la celda inferior en cada ciclo
Posición de recorte precisa y repetible Placa de tope en la varilla plegable alineada en el mismo plano que la cuchilla de corte
Sujeción sin daños en todo el ancho de las celdas Ranura de la placa de fijación dimensionada al ancho de la batería, parte inferior acolchada, deslizadores que se desplazan en ranuras guía de los pilares
Recorrido de la cuchilla sin obstrucciones a lo largo de todo el borde Ranura hueca en la placa de trabajo que permite que la placa de tope pase por debajo de la superficie de trabajo
Diseño compacto de sobremesa Placa de trabajo montada sobre patas, placa de riel, placa de montaje compartida para la abrazadera y el cortador

Cómo se compara con el recorte de una sola celda

La mayoría de los dispositivos de recorte disponibles en ese momento fijaban y recortaban una sola celda a la vez, y la especificación identifica ese modo como la causa de la baja eficiencia de trabajo en la línea posterior a la formación. Este dispositivo procesa una pila completa en su lugar.

Dimensión Enfoque convencional Este diseño patentado
Rendimiento Una celda fijada y recortada por ciclo El cargador de pilares contiene una pila; un empujador alimenta la celda inferior en secuencia
Posición de recorte Posición establecida para cada celda La placa de tope alineada en el mismo plano que la cuchilla de corte proporciona un tope repetible
Sujeción Abrazadera rígida, riesgo de daños Ranura adaptada al ancho con parte inferior acolchada y deslizadores

Dónde se utiliza esta tecnología hoy en día

Este patente protege la arquitectura de alimentación por lotes y corte utilizada en los equipos de baterías posteriores a la formación de TOB. El ciclo que abarca (apilar, empujar, sujetar, cortar) es la forma en que nuestras estaciones de corte procesan celdas tipo bolsa selladas sin manipulación por celda.

Consultas sobre equipos relacionados: solicitar una cotización

Preguntas frecuentes

¿Qué cubre la patente CN215549102U?

Cubre un dispositivo de recorte de bordes de baterías por lotes para baterías formadas y selladas. Las celdas se apilan entre cuatro pilares en una placa de riel, un dispositivo empujador alimenta la celda inferior en la zona de trabajo, un dispositivo de fijación de batería con una ranura acolchada adaptada al ancho la sujeta, y una cuchilla de corte accionada por motor recorta el borde, después de lo cual la siguiente celda se alimenta automáticamente.

¿Por qué se alimentan las baterías en lote en lugar de una a la vez?

Los dispositivos de recorte en uso antes de esta patente fijaban y recotaban una sola batería de ion de litio por ciclo, y la especificación identifica ese modo como la causa de la baja eficiencia de trabajo. Almacenar las celdas en una pila y empujar la celda inferior a la posición de corte en cada ciclo permite que un operador procese una pila completa sin reposicionar cada celda a mano.

¿Cómo sostiene el dispositivo cada batería sin dañarla durante el recorte?

Un mecanismo de varilla telescópica desliza la placa de fijación de la batería hacia abajo a lo largo de las ranuras de guía del pilar hasta que presiona la celda. La parte inferior de la placa tiene una ranura dimensionada según el ancho de la batería y revestida con una almohadilla acolchada, por lo que la abrazadera ubica la celda lateralmente y la sujeta firmemente sin dañar la bolsa.

¿Cómo se mantiene precisa la posición de corte de una celda a otra?

Una placa de tope fijada al dispositivo de corte a través de una varilla plegable tiene su cara izquierda alineada con la cara izquierda de la cuchilla de corte. El empujador avanza cada celda hasta que su cara extrema se encuentra con la placa de tope, fijando la posición longitudinal, y luego la cuchilla corta en esa misma posición alineada en cada ciclo.

¿Sigue en vigor la patente CN215549102U?

Sí. Está Activa, presentada el 26 de agosto de 2021, concedida el 18 de enero de 2022, con vencimiento previsto para el 26 de agosto de 2031 bajo el plazo de diez años del modelo de utilidad chino.

Especificación completa y planos: CN215549102U en Google Patents

Explore el registro completo: todas las patentes del equipo técnico de TOB
