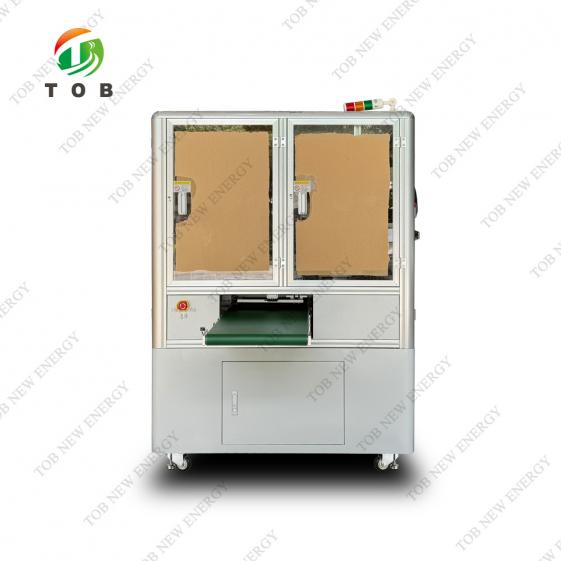

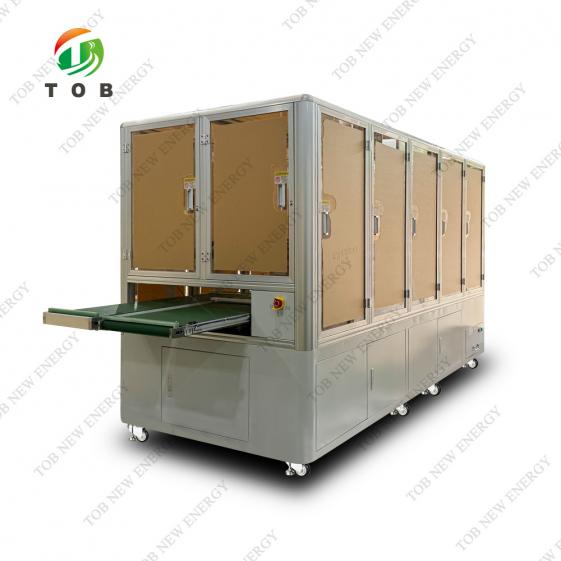

Máquina clasificadora de voltaje de celdas de bolsa

Máquina clasificadora de voltaje de celdas de bolsa

PRESUPUESTO

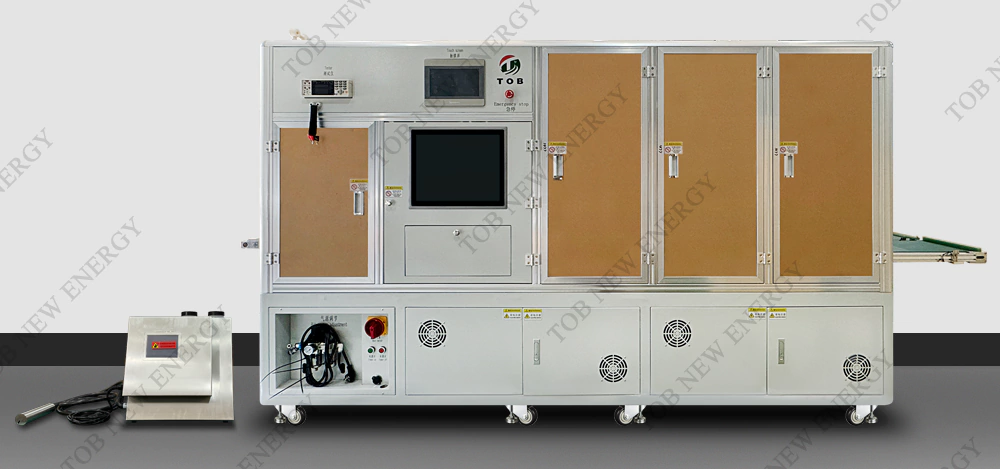

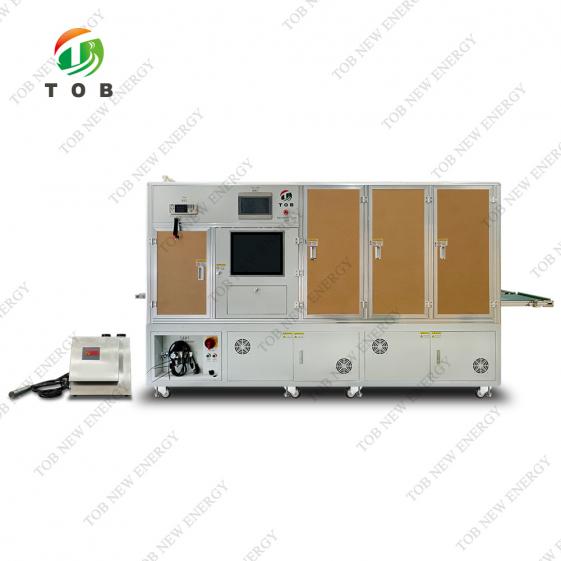

Esta clasificadora de voltaje de celdas tipo bolsa TOB-BVG-PMC se utiliza principalmente para escanear códigos OCV y DCIR en celdas tipo bolsa. El equipo realiza el escaneo de códigos, las pruebas OCV y DCIR y la impresión por inyección de tinta. El código de barras de la celda se escanea con una pistola automática de escaneo de códigos y se une a la celda. La resistencia interna y el voltaje de la celda se prueban con un instrumento de prueba de alta precisión. Los parámetros y el tiempo de prueba se transmiten al servidor. Este registra automáticamente los datos almacenados y envía los resultados al equipo, que evalúa si es correcto o incorrecto según los resultados.

Funciones básicas del equipo

De acuerdo con los requisitos técnicos proporcionados por los clientes, bajo la premisa de mejorar la eficiencia de producción y reducir el costo de fabricación del producto, y siguiendo el concepto de realizar la tecnología de producción celular para los clientes, esta máquina es un equipo automático que integra las funciones de carga y descarga manual, entrega automática al sitio de prueba, prueba automática de resistencia interna de voltaje, prueba DCIR automática, escaneo automático de código e interacción de datos.

Descripción del flujo y disposición estructural del equipo (el tamaño es solo de referencia, sujeto al diseño real)

Línea de ensamblaje de alimentación manual → Posición de prueba de dirección de flujo de la línea de ensamblaje → Prueba OCV → Prueba DCIR → Prueba de código de escaneo y pulverización → Selección NG → Salida de línea de ensamblaje OK (salida de línea de ensamblaje NG) → Retire manualmente la celda probada

Mecanismo y flujo de trabajo del equipo

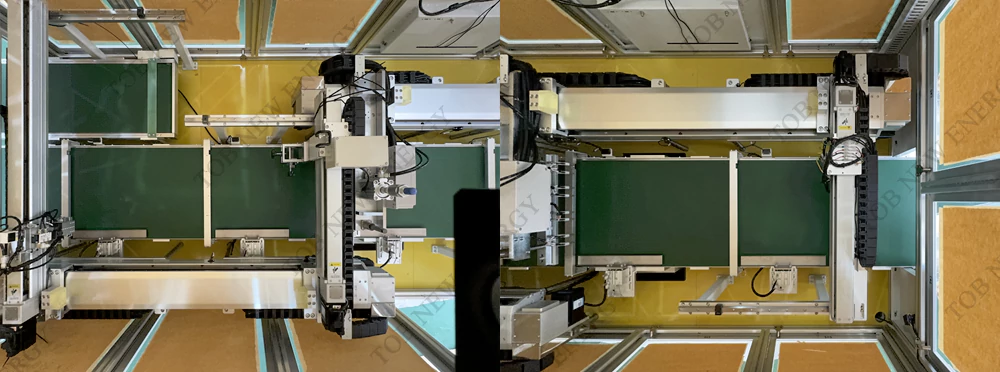

• Alimentación manual de bandeja: coloque manualmente los productos que se van a probar en la línea de alimentación, y la línea de alimentación avanza hasta la posición de prueba tomando el valor del paso (se coloca una celda a la vez para probar).

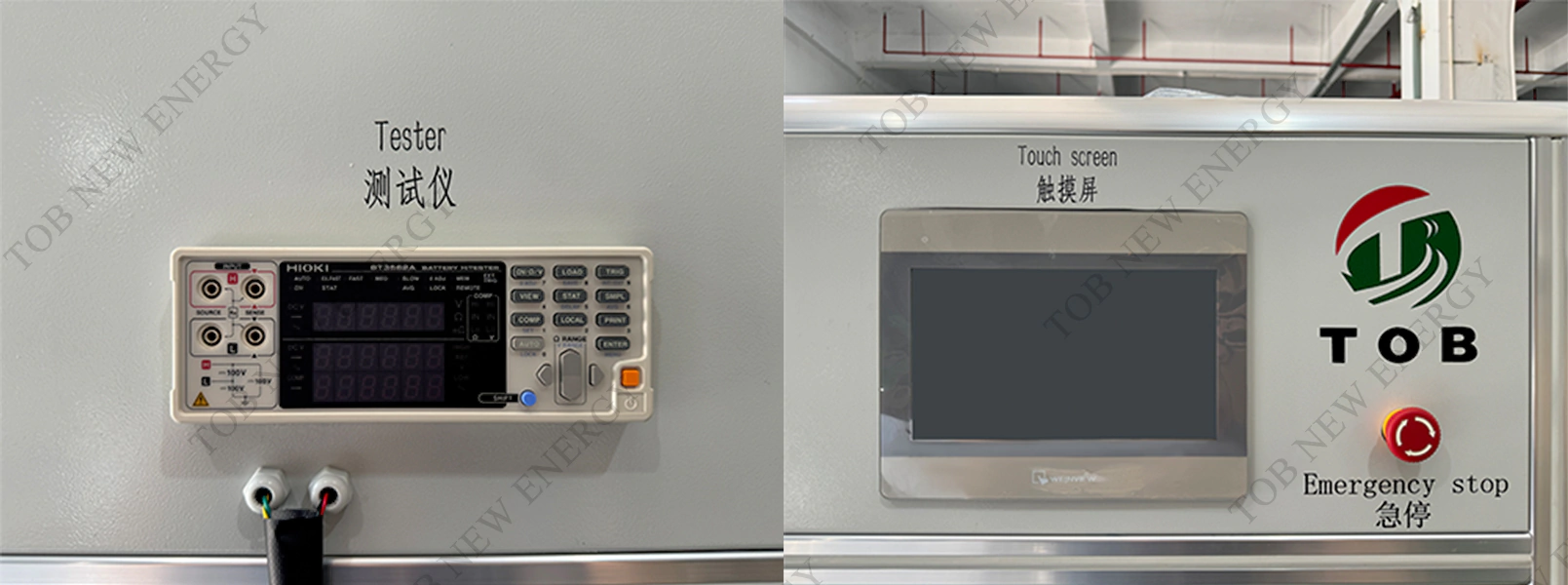

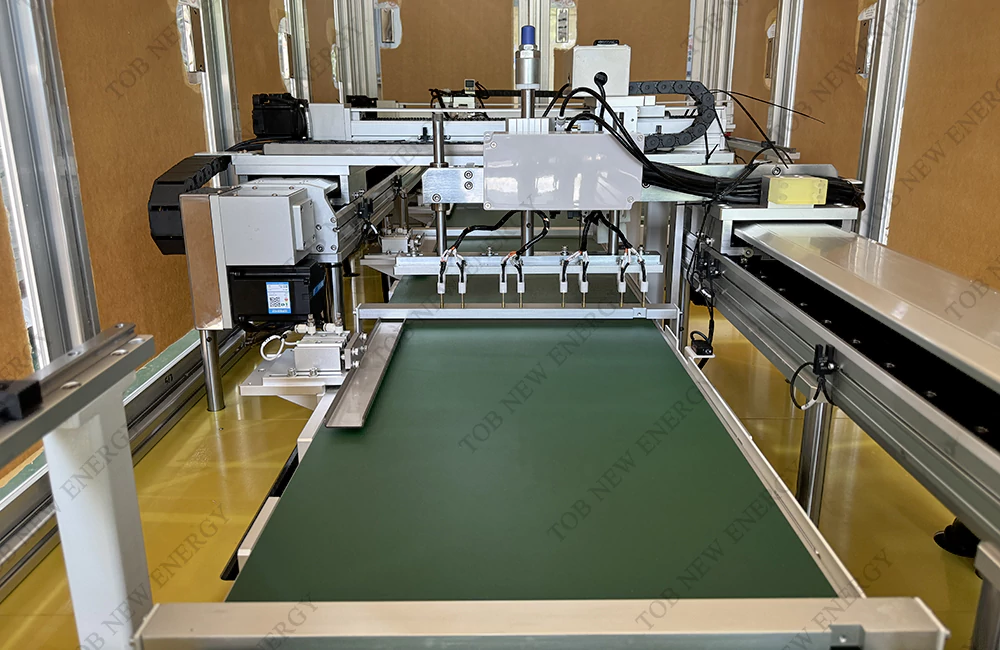

• Prueba de voltaje y resistencia interna: Tras el posicionamiento, se inicia el escaneo del código y se realizan las pruebas tras la vinculación de datos. El mecanismo del módulo de prueba mide el voltaje y la resistencia interna de un producto en la bandeja mediante contacto con la sonda. Los datos de la prueba se cargan en el ordenador industrial para su evaluación y almacenamiento. Tras la prueba, la batería probada fluye hacia el extremo posterior mediante la cinta transportadora de agua.
• Prueba DCIR: El mecanismo de posicionamiento posiciona la bandeja y prueba el DCIR. El mecanismo presiona la sonda sobre la pestaña y los datos recopilados se cargan en la computadora industrial para su evaluación y almacenamiento.

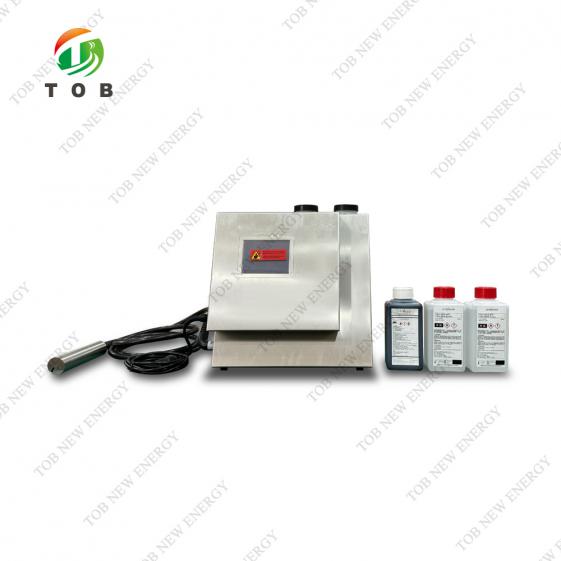

• Estación de escaneo de códigos de pulverización: Al trasladar la batería a la estación, el mecanismo de posicionamiento posiciona la ventosa y el mecanismo de código de pulverización pulveriza el código. Una vez completado el código de pulverización, se escanea y vincula, y los datos se almacenan en la computadora local por última vez.
• Estación de selección de gas natural: Al trasladar la batería a la estación de selección, el mecanismo de posicionamiento posiciona la ventosa y, tras posicionarla, realiza un salto de gas natural para seleccionar la batería y enviarla a la línea de ensamblaje. Esta se moverá una posición hasta que se llene, y una alarma indicará la retirada manual del producto.
• Blanqueo de celdas: una vez finalizada la prueba de celda, la celda probada se retira al final de la línea de ensamblaje manualmente para completar la prueba.

El equipo se adapta a los materiales entrantes y a las especificaciones del producto.

• Rango de celdas de la bolsa: Ancho 35-135 mm, Alto 60-200 mm (incluidas las pestañas), Grosor 3,5-13,5 mm

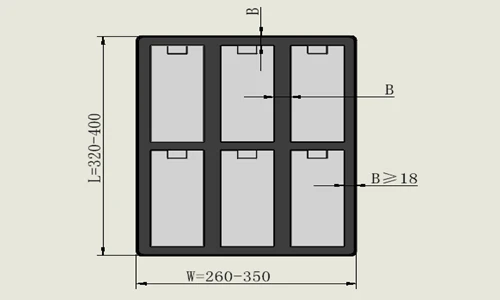

• Requisitos de tamaño del disco moldeado al vacío: Longitud L = 320 mm-400 mm, Ancho W = 260 mm-350 mm, Ancho de la posición de la ventosa B ≥ 18 mm
• Requisitos de apariencia para discos moldeados al vacío: espaciado horizontal y vertical uniforme para hoyos individuales

Parámetros técnicos

Especificaciones técnicas de cada sistema

Tabla de configuración de piezas estándar y lista de piezas vulnerables

Piezas estándar y tabla de configuración principal (los parámetros de las piezas estándar los proporciona el fabricante)

Observación:

Si los componentes de la marca mencionada se agotan, los reemplazaremos por otros de la misma clase sin informar al cliente, lo que no afectará el plazo de entrega. Esperamos su comprensión.

Lista de partes vulnerables

Requisitos del entorno de instalación

EXHIBICIÓN DEL PRODUCTO
