Probador de densidad de sólidos - TOB-AR-600G

Capacidad de 600 g, pesaje de 0,01 g y densidad de 0,001 g/cm3, según las normas ASTM D792, ISO 1183 y GB/T 1033

Descripción general del producto y aplicaciones ideales

La densidad de los sólidos es una de las pocas propiedades de los materiales que una fábrica puede verificar en dos minutos sin necesidad de enviar una muestra al exterior. El TOB-AR-600G pesa la muestra en el aire, la vuelve a pesar suspendida en agua y muestra directamente la densidad y el volumen, utilizando el método de flotación de las normas ASTM D792, ISO 1183 y GB/T 1033. Sin gas picnométrico, sin ciclos de vacío y sin curvas de calibración: 600 g de capacidad, 0,01 g de resolución de pesaje y 0,001 g/cm3 de resolución de densidad, en un equipo que cabe en un banco de trabajo bajo su propia cubierta antipolvo.

Para el trabajo con baterías, la parte más útil es lo que indica sobre los materiales entrantes. La densidad de una lámina de electrodo, de una lámina recolectora de corriente o de un film separador, de los plásticos y aislantes que forman parte de un módulo; cada uno de estos es una muestra sólida y cada uno puede verificarse al llegar en lugar de esperar a que una celda falle en una etapa de formación. El mismo equipo cubre la lista más amplia para la que se diseñó el método: plásticos, caucho, aislamiento de cables, compuestos, embalaje, calzado, tuberías, piezas eléctricas, equipos deportivos, neumáticos, piezas de vehículos, vidrio, roca, mineral, joyería, grano y metal.

Ideal para:

• Inspección de entrada de láminas de electrodos, láminas metálicas y films separadores, donde la densidad es la forma más económica de detectar una sustitución antes de que llegue al revestimiento
• Proveedores de materiales y componentes de baterías que deben demostrar que un lote coincide con la densidad de la ficha técnica
• Control de calidad de compuestos de plásticos, caucho y cables, donde la densidad identifica una formulación más rápido que una prueba mecánica completa
• Verificaciones de composites y films de embalaje, incluida la densidad como indicador indirecto de la carga de relleno o mineral
• Trabajos de geología, minerales y joyería, donde la muestra normalmente no se puede destruir
• Laboratorios de enseñanza e I+D que necesitan un valor de densidad sin necesidad de comprar un picnómetro de gas

Mide sólidos, y vale la pena ser preciso con respecto a ese límite. Un polvo, una suspensión o un cuerpo con porosidad abierta representan una medición diferente: para los polvos, el valor importante es la densidad de entalladura o de empaquetamiento, y el probador de densidad de entalladura con dos posiciones de prueba es el instrumento adecuado; para obtener la densidad real y esquelética de un sólido poroso, un picnómetro de gas mide el volumen que el sólido ocupa realmente, que es lo que hace el analizador de densidad real y porosidad. Adquiera este equipo cuando la muestra sea un sólido cuyo volumen exterior sea el valor por el que desea dividir la masa.

Envíenos el material, la muestra más grande que pueda cortar de él y la norma con la que realiza el informe, y le confirmaremos el medio y el kit de accesorios antes de que realice su pedido.

Especificaciones completas

Cinco tablas: lo que mide el instrumento, lo que permiten el tanque y el medio, lo que requiere de la red eléctrica, de qué normas proviene el método y qué contiene el maletín. Cada cifra corresponde al valor nominal especificado.

1. Instrumento y rendimiento

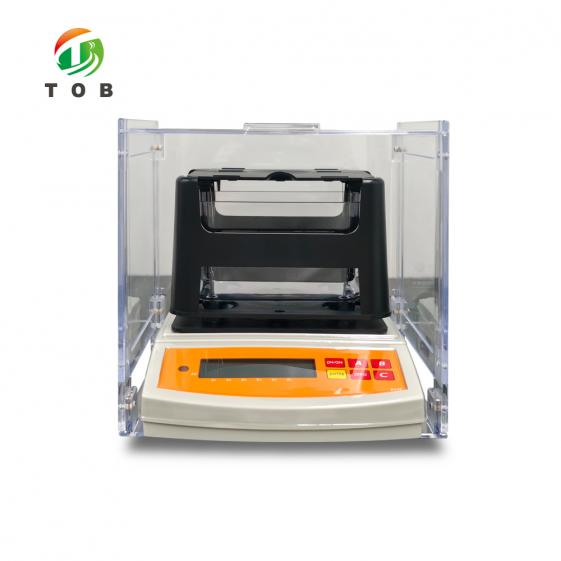

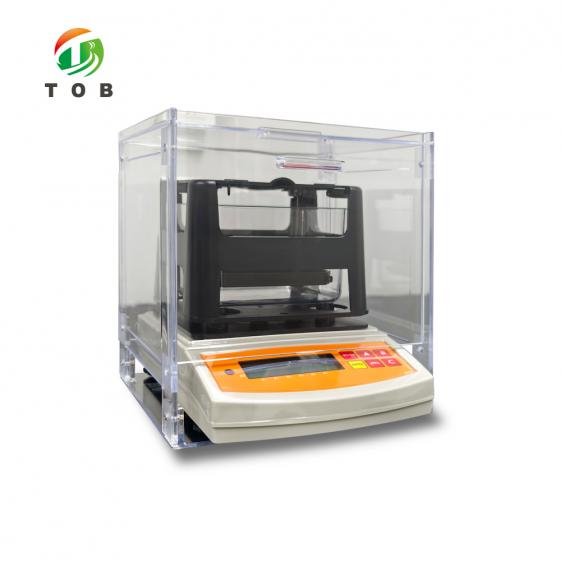

La unidad completa tal como se utiliza: marco de densidad y tanque montados en la plataforma de pesaje, todo el conjunto bajo la cubierta transparente. 425 mm de ancho, 175 mm de profundidad, 325 mm de alto, 4,5 kg.

2. Tanque de medición y medio

El marco de ABS abarca el tanque: la muestra cuelga del brazo superior, el tanque se coloca en la abertura inferior y nada toca los lados durante el pesaje en agua.

3. Alimentación, peso y dimensiones

4. Normas de las que procede el método

Las normas comparten un principio físico —pesar en el aire, pesar sumergido, dividir por el volumen desplazado— y se diferencian en cómo se prepara la muestra y cómo se informa el resultado. Díganos cuál debe citar su certificado y anotaremos el acondicionamiento que exige la norma.

5. Accesorios estándar

Accesorios suministrados con el densímetro de sólidos TOB-AR-600G

Componentes eléctricos y mecánicos

Seis partes determinan si una lectura de densidad se repite: el sensor de pesaje, el bastidor que transmite la carga hacia él, el tanque que contiene el medio, los componentes electrónicos que aplican la corrección de temperatura, la cubierta que evita el movimiento del aire sobre el platillo y el adaptador que mantiene estable la alimentación. Las seis se enumeran a continuación según su función.

Las marcas de los componentes y los números de modelo se fijan en la especificación del pedido y no se imprimen aquí como una declaración de catálogo. Si una marca es importante para sus adquisiciones, solicítela por escrito en la cotización.

Por qué la densidad es una verificación de material y no una curiosidad de laboratorio

La densidad es la huella digital más económica que tiene un material. Dos proveedores pueden entregar un plástico que se vea igual, se mecanice igual y pase la misma prueba de tracción, y aun así diferir en la carga de relleno, lo que se refleja en la densidad antes que en cualquier otro aspecto. Es por eso que la densidad está integrada en tantas normas de producto como criterio de aceptación en lugar de ser un número de investigación.

En el trabajo con baterías, la misma lógica se aplica en tres puntos. En la hoja de electrodo entrante, la densidad le indica si el revestimiento se calandró con el mismo objetivo que el lote anterior. En la lámina y la película separadora, detecta un cambio de calibre o formulación que el grosor por sí solo pasaría por alto. En los plásticos moldeados y mecanizados alrededor del módulo, detecta una sustitución de resina que de otro modo solo aparecería como un fallo en el campo.

La medición es también la que sobrevive a una discusión. La flotabilidad es una ley física, no una correlación, por lo que una lectura tomada en esta unidad se puede repetir en otra balanza con el mismo método y el mismo medio, y los dos números coincidirán. No hay ninguna curva que volver a ajustar ni ninguna lámpara que envejezca.

Dos aspectos todavía deben manejarse con cuidado, y ambos están integrados en la unidad en lugar de dejarse en manos del operador. El primero es la temperatura del agua: la densidad del agua cae aproximadamente un cuarto por ciento entre 20 y 30 °C, lo que en una muestra de 2 g/cm3 es de unos 0,005 g/cm3, cinco veces la resolución de la pantalla. El segundo es el movimiento del aire: 0,01 g es un número pequeño, y una corriente de aire sobre un platillo abierto es suficiente para moverlo.

Lo que la resolución no hace es rescatar una muestra pequeña. 0,001 g/cm3 es lo que resuelve la pantalla; lo que realmente se puede distinguir depende de la masa que coloque en el platillo, porque la fuerza de flotabilidad que está midiendo es proporcional al volumen de la muestra. Corte la muestra más grande que el tanque y el estándar permitan, y el último dígito se volverá real en lugar de decorativo.

Características clave de ingeniería

• Cualquier sólido, sin asunción de forma. Bloque, hoja, película, gránulo, anillo, sección de alambre o un fragmento irregular: el método solo requiere que la muestra quepa en el tanque y se hunda, por lo que no hay geometría de muestra que mecanizar.
• Lecturas que se repiten. Dos pesajes en un sensor de 0,01 g, con la corriente de aire excluida por la cubierta y la temperatura del agua introducida como parámetro, dan un número que otro operador puede reproducir el mismo día y al día siguiente.
• Lo suficientemente rápido para la inspección de entrada. Una lectura toma el tiempo de pesar dos veces y secar la muestra, razón por la cual la unidad debe estar en recepción de mercancías y no en una sala de metrología.
• Agua u otro líquido. El agua es el medio predeterminado; la densidad del medio es un parámetro, por lo que se puede usar alcohol u otro líquido cuando la muestra absorba agua o reaccione con ella.
• Tanque dimensionado para muestras reales. Un tanque de PC de alta capacidad en una sola pieza, con tamaños personalizados disponibles cuando la muestra es más grande que la abertura estándar.
• Compensación de temperatura como ajuste, no como suposición. El termómetro del juego de accesorios existe porque la corrección necesita una temperatura real, no la temperatura ambiente tomada de una pantalla en la pared.
• Construido para un banco de taller. La cubierta transparente y la base de 4,5 kg permiten que la unidad se coloque junto a una línea; la misma cubierta evita que el polvo caiga sobre el platillo en un laboratorio donde a nadie se le ocurrirá cubrirlo.
• Un año de cobertura. La unidad se suministra con una garantía de calidad de un año.

Operación, medio y cuidado

La secuencia es corta y cada paso existe para eliminar una fuente de error. Las teclas a continuación son las que realmente presionará.

ON/OFF, A, B, ENTER, ZERO y C a la derecha; peso en gramos en la pantalla, con las posiciones S1 a S6 marcadas debajo para los ajustes almacenados.

1. Secuencia de una medición

1. Encienda con la cubierta cerrada y deje que la pantalla se estabilice en cero; presione ZERO si no lo hace.
2. Lea la temperatura del agua con el termómetro del juego e introdúzcala como parámetro, luego introduzca la densidad del medio que está utilizando.
3. Pese la muestra seca en el aire y guarde el valor; esta es la masa que se utiliza en el cálculo.
4. Suspenda la muestra del marco de modo que cuelgue libremente en el medio, separada de las paredes del tanque y totalmente sumergida, y deje que la lectura se estabilice antes de guardarla.
5. Lea la densidad y el volumen en la pantalla; repita la operación en una segunda pieza si el lote es importante, ya que un solo fragmento puede no representarlo.
6. Seque la muestra y el soporte antes del siguiente material, para que una gota del medio anterior no acompañe a la muestra a la bandeja.

Mirando hacia el interior del tanque: el soporte perforado transporta la muestra a través del medio, y los orificios permiten que drene y que el aire escape en lugar de quedar adherido a la parte inferior.

2. Medio, limpieza y almacenamiento

• Utilice agua limpia y cámbiela cuando esté visiblemente turbia; la suciedad en suspensión altera la densidad del medio que ha introducido.
• Si cambia a otro líquido, vacíe y enjuague primero el tanque, luego introduzca la nueva densidad del medio antes de medir.
• Seque el marco, el soporte y la bandeja después de una sesión; el agua que queda en la suspensión es un peso que la siguiente medición no pretendía incluir.
• Mantenga la cubierta puesta cuando la unidad esté inactiva y mantenga la unidad alejada de corrientes de aire, puertas o salidas de aire acondicionado.
• Guarde el equipo con el tanque vacío si no se va a utilizar durante un tiempo, para que no crezca nada en el agua estancada.

Utilizados junto con él en el mismo banco de trabajo: el automatic lithium battery electrode sheet resistance tester para la parte eléctrica de la misma verificación de entrada, y los instrumentos de densidad de asentamiento y densidad real vinculados en la descripción general cuando la muestra es un polvo o un cuerpo poroso en lugar de un sólido.

Preguntas frecuentes de ingeniería

P1: ¿Puede medir la densidad de un polvo o una lechada?

No, y ninguna balanza hidrostática puede hacerlo. Un polvo no desplaza su propia envolvente de una manera que el método pueda utilizar, y una lechada no tiene un volumen exterior fijo. Para los polvos, el número que cita la industria es la densidad de asentamiento, medida en un probador de densidad de asentamiento; para la densidad esquelética de un polvo o un sólido poroso, el instrumento adecuado es un picnómetro de gas. Esta unidad está diseñada para muestras que se pueden sostener en una sola pieza.

P2: La pantalla tiene una resolución de 0.001 g/cm3; ¿se leerá realmente con tanta precisión en mi muestra?

Solo si la muestra es lo suficientemente grande. La fuerza de flotación escala con el volumen de la muestra, por lo que el error de pesaje de 0.01 g se traduce en un error de densidad mayor en una pieza pequeña que en una grande. Corte la muestra más grande que permitan la norma y el tanque; si sus muestras son pequeñas por naturaleza, considere el último dígito como un indicador más que como una medición.

P3: ¿Tengo que introducir la temperatura del agua cada vez?

Cada vez que la temperatura haya variado. Entre 20 y 30 °C, la densidad del agua cambia aproximadamente un cuarto por ciento, lo que equivale más o menos a cinco veces la resolución de la pantalla en una muestra de 2 g/cm3, por lo que una temperatura desactualizada es mayor que el error que intenta controlar. Por este motivo se incluye un termómetro en el conjunto de accesorios.

P4: ¿Puedo usar alcohol u otro líquido en lugar de agua?

Sí. La densidad del medio es un parámetro que se introduce, por lo que se puede utilizar cualquier líquido que no ataque a la muestra ni al tanque. Es la respuesta habitual para materiales que absorben agua y para muestras cuya densidad es cercana a la del agua, donde un medio más denso proporciona una mayor señal de flotabilidad.

P5: ¿Cómo mido algo que flota?

Con el kit de cuerpos flotantes del juego de accesorios, que mantiene la muestra sumergida en el medio en lugar de dejar que ascienda. El cálculo no cambia: el peso sumergido es simplemente la fuerza que el kit tiene que aplicar.

P6: ¿Qué pasa con una pieza porosa o una muestra con un interior hueco?

Obtiene la densidad de la pieza tal como la percibe el medio, lo que incluye los vacíos a los que el medio puede penetrar, que a menudo es el número que desea para una espuma o una carcasa moldeada, y no el número que desea para una hoja de datos del material. Si necesita la densidad del material en sí en lugar de la de la pieza, selle la superficie o mida la densidad esquelética con un picnómetro de gas.

Díganos qué necesita medir y qué norma cita su certificado, y le enviaremos la configuración, el medio y el kit de accesorios adecuados.
