Laser Die-Cutting Machine Laser Die-Cutting Machine

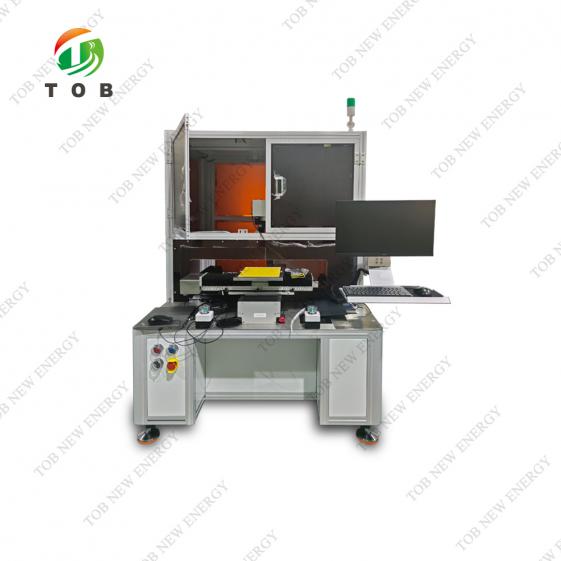

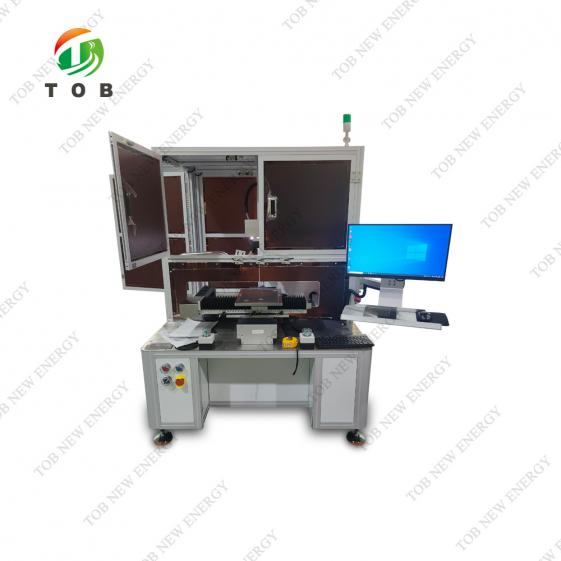

Máquina de troquelado láser de electrodos semiautomática

Esta máquina de troquelado láser semiautomática para electrodos TOB-J300D-SD se utiliza principalmente para cortar la forma exterior de los electrodos de baterías de litio de potencia.

  • Marca de fábrica:

    TOB NEW ENERGY

  • Artículo No.:

    TOB-J300D-SD

  • orden (moq):

    1set

  • Pago:

    L/C,T/T

  • origen del producto:

    China

  • Puerto de embarque:

    XIAMEN
consulta ahora
Detalle del producto

Máquina de troquelado láser de electrodos semiautomática



PRESUPUESTO

Esta máquina de troquelado láser semiautomática para electrodos TOB-J300D-SD se utiliza principalmente para cortar la forma exterior de los electrodos de baterías de litio de potencia.

Los operarios colocan manualmente el electrodo sobre la plataforma de posicionamiento. Un sistema de vacío lo mantiene en su lugar de forma automática y segura. Al pulsar el botón de inicio, el brazo robótico desplaza automáticamente el electrodo a la posición de corte láser. La máquina de corte láser corta automáticamente el electrodo dándole la forma requerida. A continuación, el brazo robótico traslada el electrodo cortado de vuelta al puesto del operario, quien lo retira.


Características del equipamiento

● Este equipo es adecuado para pequeñas líneas de producción piloto, ya que ocupa poco espacio y tiene un bajo coste.

● El software ofrece un funcionamiento sencillo con un diseño de interfaz gráfica, capacidades de simulación dinámica y cambios rápidos: basta con ajustar los parámetros correspondientes.

● El área de corte por láser incorpora protección contra el polvo con una caja independiente de recolección y recuperación de polvo, que recoge de forma centralizada el polvo generado durante el corte por láser para evitar la contaminación de las superficies de las láminas de electrodo.

● Láser de fibra continua de alta velocidad con estabilidad de potencia <2%, junto con un galvanómetro de alta velocidad desarrollado independientemente.

● El brazo robótico utiliza husillos de bolas de alta precisión accionados por servomotores para la transmisión, lo que garantiza una alta precisión y velocidad.


Adaptarse a las dimensiones y especificaciones del material entrante.

NO.

Artículo

parámetro

1

Dimensiones máximas del material

300 mm × 300 mm (incluidas las pestañas)

2

Dimensiones mínimas del material

50 mm × 50 mm (incluidas las pestañas)

3

Dimensiones del espesor del material

60–250 μm (la capa cerámica debe cortarse en el electrodo del cátodo)

4

Precisión dimensional del material

±1 mm


Especificaciones técnicas del equipo

NO.

Artículo

Parámetros

Observación

1

Longitud de la lámina del electrodo

50-300 mm (incluidas las pestañas)


2

Ancho de la lámina del electrodo

50-300 mm (incluidas las pestañas)


3

velocidad de corte por láser

≥200 mm/s


4

Precisión dimensional de la lámina del electrodo

±0,2 mm


5

Fusión de cuentas

≤10μm


6

zona afectada por el calor

≤120 μm


7

Fuga de metal

≤50μm


8

Ruido de los equipos

≤75 dB (a 1 m de distancia de la máquina)


9

Fuente de alimentación del equipo

CA 380 V ±5 %, trifásica, 50 Hz


10

Fuente de aire del equipo

Aire comprimido 0,5-0,6 MPa


11

Dimensiones del equipo

Aprox. 1200×1200×1700 (Unidad principal)


12

Color de apariencia

Gris cálido estándar 1C; se requiere carta de colores a petición del cliente.


13

Peso del equipo

Aproximadamente 500 kg


14

tasa de rendimiento del producto

≥99,5%


15

tasa de utilización del equipo

≥95%


16

Temperatura ambiente de funcionamiento

0-50°C



EXHIBIDOR DE PRODUCTOS

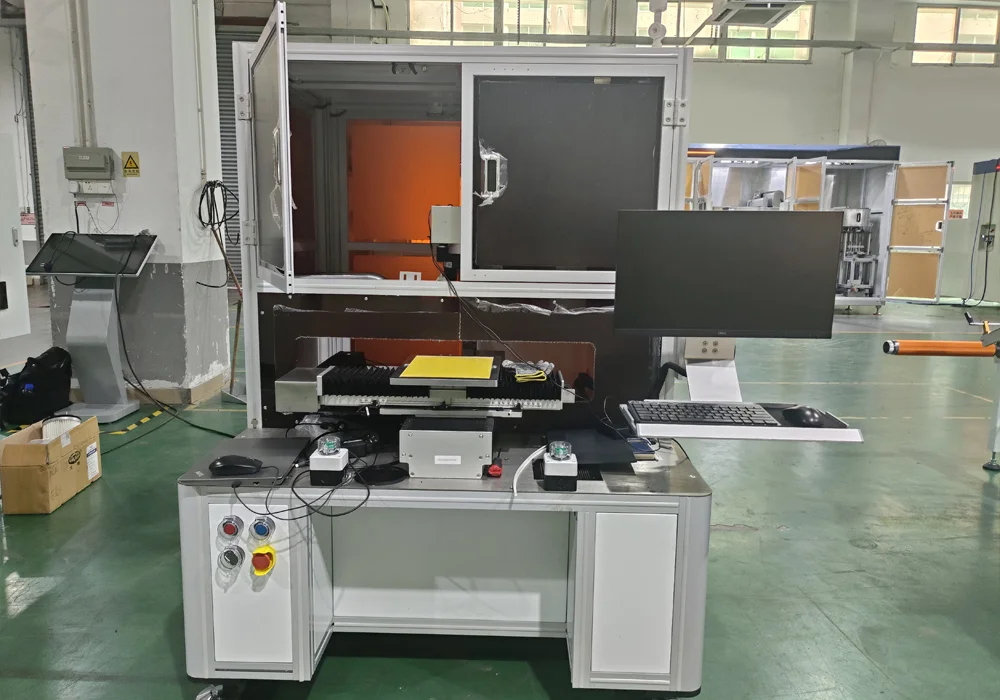

Semi-Automatic Electrode Laser Die-Cutting Machine


Semi-Automatic Electrode Laser Die-Cutting Machine
