Marca de fábrica:
TOB NEW ENERGYArtículo No.:
TOB-ASWM-3020orden (moq):
1Pago:
L/C, T/Torigen del producto:
ChinaPuerto de embarque:
XIAMENMáquina de soldadura automática simple de un solo lado para paquetes de baterías
PRESUPUESTO

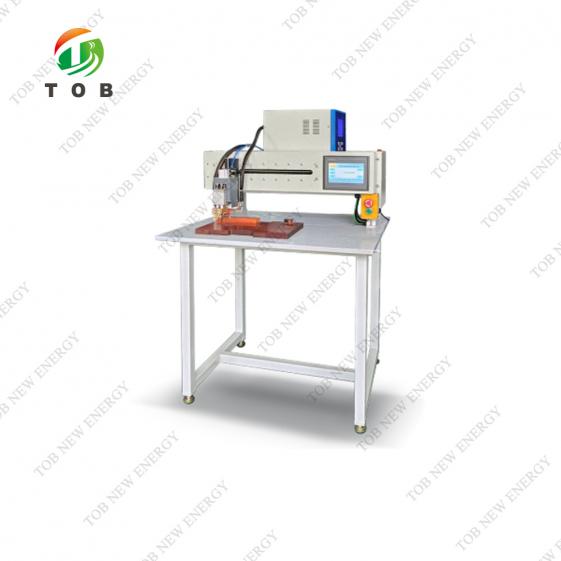

La máquina de soldadura por puntos de un solo lado totalmente automática TOB-ASWM-3020 es un nuevo tipo de equipo automatizado desarrollado independientemente por nuestra empresa en respuesta al panorama cada vez más competitivo del sector de producción de baterías de litio cilíndricas, donde existe una demanda continua de control de costos, mejora de la calidad y mejora de la eficiencia.
Esta máquina está diseñada para soldar paquetes de baterías con puntos de soldadura positivos y negativos simétricos, ya sea con una disposición regular o irregular. Representa el estilo de diseño consistente de Chao Si Si: líneas sencillas, intuitivas y limpias, y un área de trabajo espaciosa. La estructura principal está fabricada íntegramente en chapa metálica de alta resistencia.
La sección de control cuenta con una pantalla táctil LCD PLC con un sistema operativo inteligente de control industrial incorporado.
La configuración del programa admite cualquier modo de matriz de puntos y matriz estándar, incluye la funcionalidad de importación de dibujos CAD y puede almacenar hasta 99 grupos de programas.
Los ejes X e Y del dispositivo se controlan independientemente mediante servomotores para su desplazamiento. Cada punto de soldadura corresponde a coordenadas independientes de los ejes X e Y, utilizando soldadura horizontal de doble eje para garantizar la precisión de la soldadura por puntos.
Cuenta con funciones como inicio continuo, inicio de punto de interrupción, soldadura/alarma falsa, soldadura/alarma fallida y re-soldadura.
El tiempo promedio de soldadura por punto para la soldadura por puntos es de 0,35 segundos, lo que aumenta significativamente la velocidad de soldadura. En comparación con la soldadura por puntos manual, ofrece las ventajas de una operación sencilla, una soldadura estable y precisa, alta eficiencia, buena consistencia y ahorro de costos.
El accesorio dedicado está mecanizado con alta precisión, utiliza imanes para adsorber tiras de níquel, ofrece buena movilidad y garantiza la estabilidad a largo plazo de la precisión de la soldadura.
Se utiliza principalmente para la soldadura por puntos de paquetes de baterías de litio modulares, como los de baterías de almacenamiento de energía, motocicletas eléctricas y baterías de automóviles, y se puede integrar en líneas de producción de paquetes de baterías de litio.
|
Parámetros técnicos de la máquina de soldadura por puntos de una sola cara totalmente automática |
|
|
Modelo de máquina |
TOB-ASMW-3020 |
|
Fuente de alimentación de entrada |
CA 220 V, 50 Hz |
|
Presión de aire de trabajo |
0,3-0,8 MPa |
|
Consumo de energía |
500 W |
|
Ámbito de aplicación |
Baterías digitales, baterías eléctricas, baterías de bicicletas eléctricas, baterías de vehículos de equilibrio, baterías de herramientas eléctricas, etc. |
|
Adecuado para tipos de celdas de batería |
Baterías de litio cilíndricas (como 18650, 21700, 16650, 26650, 32650, 14500, etc.) |
|
Fuente de alimentación para soldadura por puntos |
Se requiere una fuente de alimentación de transistor de 10000 A |
|
Método de alimentación |
Se adoptan accesorios especiales y se personalizan según los dibujos del cliente (con dibujos adjuntos) |
|
Recorrido del eje X |
0-300 mm, capacidad de carga máxima ≥50 kg |
|
Recorrido del eje Y |
0-200 mm, capacidad de carga máxima ≥10 kg |
|
Recorrido del eje Z |
50-130 mm |
|
Precisión del control |
La precisión del valor de las coordenadas es de 1 micrón y la precisión del posicionamiento repetido es ≤0,02 mm. |
|
Velocidad de soldadura por puntos de un solo punto |
≥0,30 segundos por punto (calculado en 18.650) |
|
Eficiencia de la soldadura por puntos de un solo lado |
≥2000 celdas de batería por hora (calculado en 18 650) |
|
Espesor de la chapa de conexión soldada |
0,1-0,3 mm (para soldar piezas mayores a 0,20, es necesario realizar horquillas y protuberancias) |
|
Modo de control |
Control PLC |
|
Dimensiones generales |
Largo 900*Ancho 750*Alto 1250 |
|
Peso de la máquina |
250 kilos |

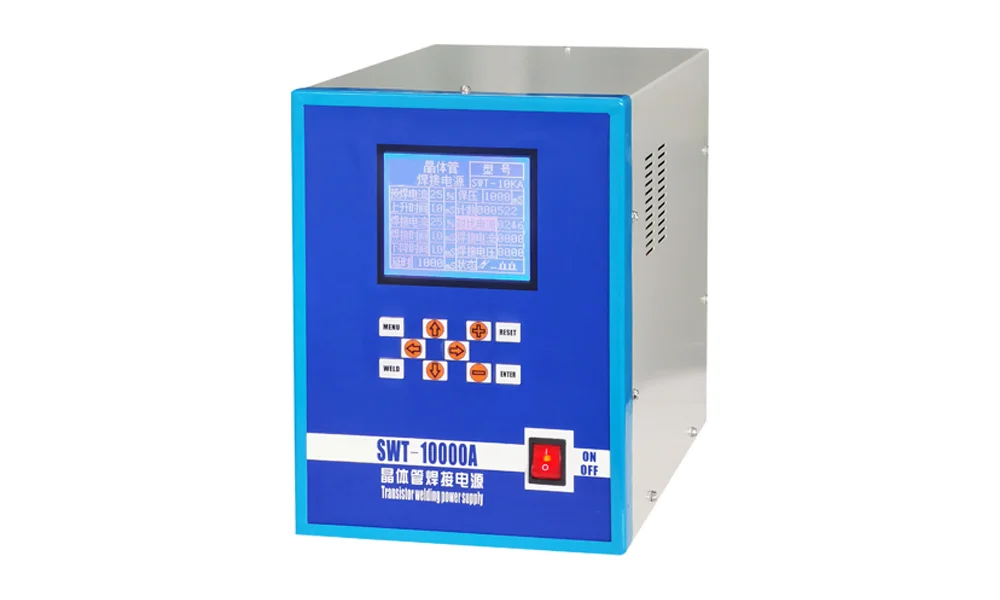

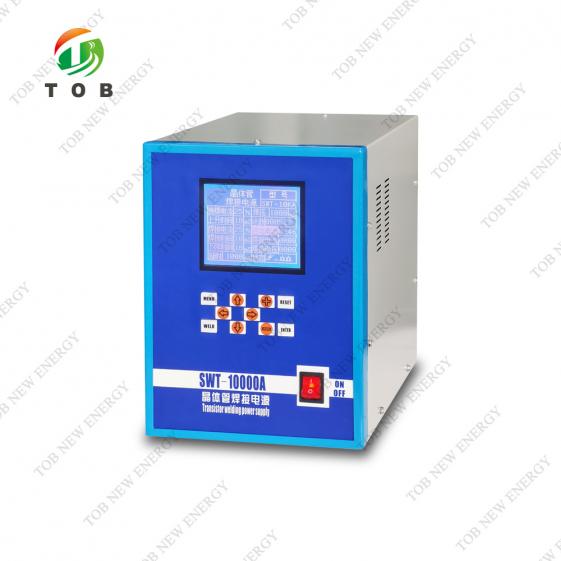

Introducción a la fuente de alimentación de soldadura:
La fuente de alimentación para soldadura con transistores es la fuente de alimentación ideal para la soldadura por resistencia. La unidad principal utiliza un microprocesador de alta velocidad para el control, que ofrece alta precisión, un tiempo de respuesta rápido y una amplia gama de modos de funcionamiento. Sus principales características incluyen un rápido aumento de corriente, una corriente de salida estable, soldadura en la interfaz de contacto entre las dos superficies de soldadura, mínima oxidación en el área de soldadura y autoinspección de la soldadura. Se utiliza principalmente para la soldadura de baterías de iones de litio, baterías de alto rendimiento y baterías de teléfonos móviles, lo que la convierte en la opción esencial para garantizar una soldadura de alta calidad. Toda la fuente de alimentación está controlada por una fuente de alimentación conmutada, que ofrece una gran adaptabilidad de potencia.
Parámetros técnicos de la fuente de alimentación:
|
Potencia de entrada |
CA 220 V ± 15 % |
|
Corriente máxima de salida |
10000A, Potencia 350W |
|
Ajuste de la corriente de pre-soldadura |
0-99% |
|
Tiempo de subida |
0-3,0 ms |
|
Ajuste de la corriente de soldadura |
0-99% |
|
Tiempo de soldadura |
0-3,0 ms |
|
Tiempo de otoño |
0-3,0 ms |
|
Valor actual de comparación |
0-9,99 KA |
|
Dimensiones |
360×300×225 (mm) |
|
Peso |
20-25 kg |
EXHIBICIÓN DEL PRODUCTO
