1.Nombre del producto

1.1 Nombre

1.2 Modelo

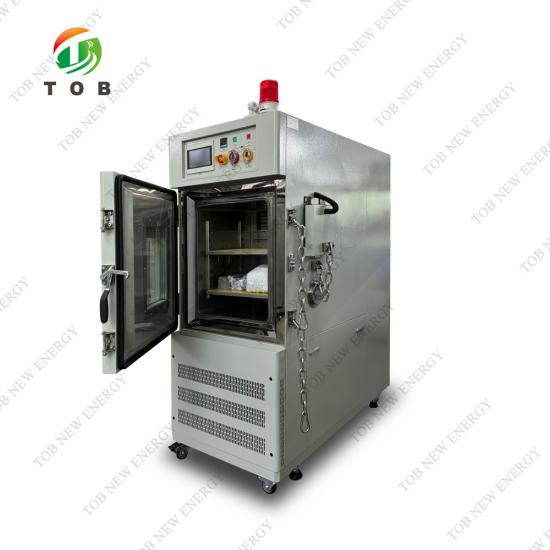

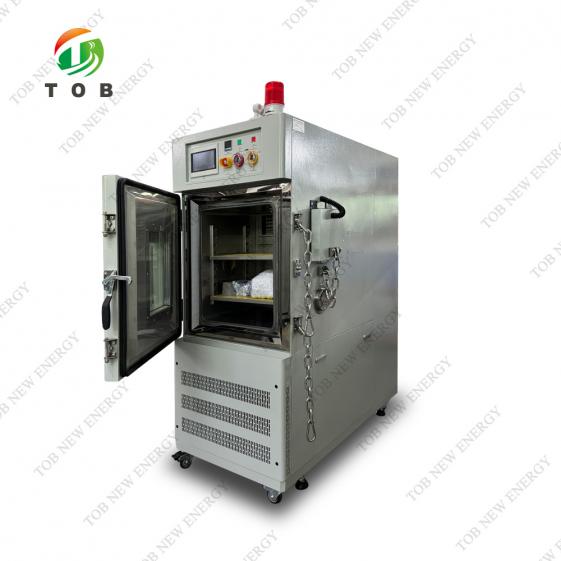

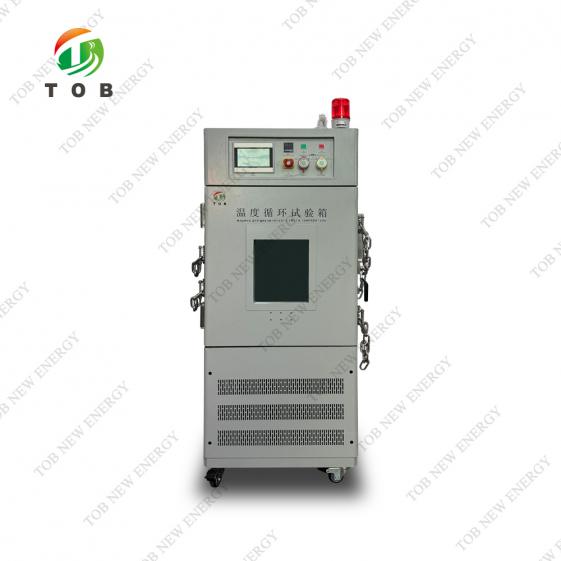

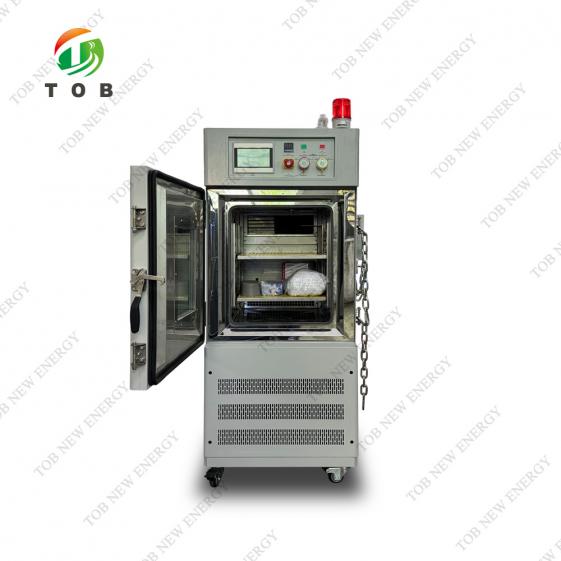

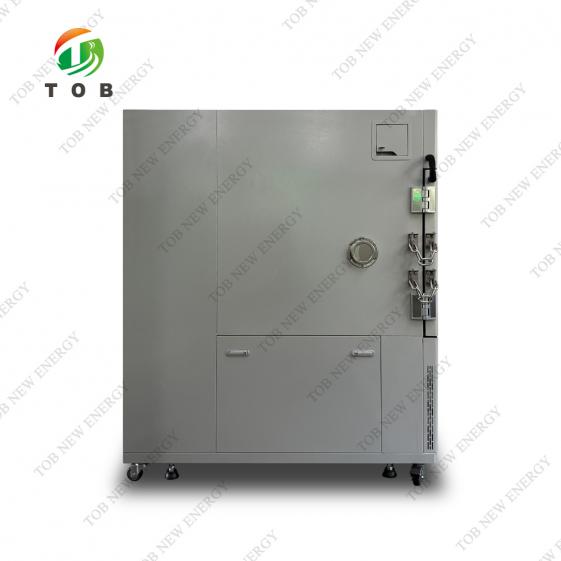

Cámara de prueba de ciclos de temperatura

TOB-KS5-150C

2. Aplicación y limitación

2.1 Aplicación

Se utiliza principalmente para productos electrónicos y de celda única, pruebas de temperatura alta y baja de componentes, cambio de temperatura, etc. El entorno simula la prueba de confiabilidad.

3. Volumen y dimensión

3.1 Volumen Efectivo

150L

3.2 Dimensión interior

Anchura 500 mm*Altura 600 mm*Pr500 mm

3.3 Dimensión general

Ancho 750 mm x alto 1780 mm x profundidad 1500 mm

Observación amable: ¡la dimensión total exacta consulta el dibujo del diseño final!

4. Rendimiento

4.1 Condición

Tipo de refrigeración por aire a temperatura ambiente +5℃～+35℃, humedad relativa≤85%. Sin carga (sin muestra en la zona de prueba)

4.2 Temperatura Rango

-40℃~+150℃

4.3 Temperatura. Fluctuación

±0,5 ℃

4.4 Temperatura Desviación

≤±2℃

4,5 temperatura. Gradiente

≤±2.0℃

4.6 Temperatura Tiempo de calentamiento

De -40 ℃ a 85 ℃, rango completo promedio no lineal de aproximadamente 5 ℃/minutos, sin carga

4.7 Temperatura. Tiempo de enfriamiento

De 85 ℃ a -40 ℃, rango completo promedio no lineal de aproximadamente 5 ℃/minutos, sin carga

4.8 Temperatura. Excederse

≤±2℃

4.9 Ruido

≤70dB (nivel A)

4.10 Peso

Aproximadamente 600 kg.

4.11 Energía

380V, 50Hz, trifásico, 9KW

4.12 Cumplimiento de normas

IEC62133-2012-Capítulo 7.2.4 Ciclos de temperatura

UL1642-Capítulo 18 Prueba de ciclos de temperatura

Prueba UN38.3 T.2: Prueba térmica

IEC60068-2-1:2007 Pruebas ambientales - Parte 2: Métodos de prueba - Pruebas A: Frío

IEC60068-2-2:2007 Pruebas ambientales para productos eléctricos y electrónicos Métodos de prueba - Pruebas B: Calor seco

5. Estructura y material

5.1 Cámara Externa

Acero laminado en frío con pintura.

5.2 Cámara interna

Acero inoxidable SUS#304 de 1,0 mm.

Parte inferior: acero inoxidable #304 de 2 mm de espesor.

5.3 Material aislante

Material aislante de espuma de poliuretano PU de 100 mm.

5.4 Puerta de la cámara

Puerta abierta única

5.5 Ventana de observación

Ventana de observación de vidrio al vacío (el tamaño se refiere al dibujo de diseño)

5.6 Orificio de prueba

2 piezas de orificio de prueba de ￠ 400 mm en el costado de la cámara,

Con junta de silicona y tapa de acero inoxidable.

5.7 Sellado

Adopte una tira de caucho de silicona importada original, con un alto rendimiento de sellado.

5.8 Portamuestras

Portamuestras con material aislante, 2 capas,

Capacidad inferior a 30 kg/capa.

5.9Iluminación interior de la cámara

1 juego de luces de bajo consumo dentro de la ventana de observación.

5.10 Sistema de alarma con luz tricolor

1 juego de alarma de luz tricolor para indicar el estado de funcionamiento

5.11 Funciones de seguridad

1 pieza de salida de humos.

2 piezas de cadena a prueba de explosiones en el costado de la cámara.

1 juego de puerta de alivio de presión a prueba de explosiones.

6. Sistema de suministro de aire

6.1Suministro de aire

Fuerce la circulación interna del suministro de aire desde arriba hacia abajo.

6.2 Motor cíclico

Motor asíncrono de baja presión marca Taiwán

6.3 Soplador

Soplador de circulación centrífugo de múltiples aspas, temperatura alta y baja. aspas de aluminio resistentes

6.4 Sensores

Sensor de temperatura PT100 (bulbo húmedo-seco)

7.Sistema de refrigeración

Método de enfriamiento por aire

Compresor tipo refrigeración por aire

7.1 Compresor

Alemania GEA Boke o compresor de nivel similar

7.2 Refrigerante

R448a

7.3 Condensador

Tipo de aletas de convección forzada de alta eficiencia de refrigeración por aire

7.4Evaporador

Evaporador tipo aleta multisegmento de alta eficiencia

7.5Otros

Separador de aceite, etc...

8. Sistema de calefacción

8.1 Tubo calefactor

Tubo calefactor eléctrico de aleación de níquel-cromo tipo alambre desnudo

9. Controlador y circuito de control: controlador

9.1 Controlador

controlador

Solo se puede elegir uno de ellos, RS-485 o puerto Lan.

 10.1 Función de protección

1.Con protección contra sobrecalentamiento y anticondensación de muestras (también con protector de temperatura ajustable independiente)

2. 2. Sin interruptor de protección con fusible

3. Sobretemperatura del calentador. interruptor de protección

4.Sobrecarga del compresor, sobrecalentamiento

5. Protección de alta y baja presión del compresor

6. Dispositivo de protección contra sobrecorriente del sistema

11. Otros accesorios

11.1 Configuración estándar

Estante de muestra de aislamiento de 1,2 capas, capacidad de carga (promedio) 30 kg/capa.

2.2 Tapones para orificio de prueba de 50 mm de diámetro.

3.Manual de operación y mantenimiento y software de monitoreo.

12. Condiciones de funcionamiento

1. Temperatura ambiente. : 5 ℃ -35 ℃;

2.Humedad relativa: ≤85%RH;

3.Presión atmosférica: 80 kPa ~ 106 kPa

4. Lejos de fuentes de vibraciones fuertes

5.Fuente de energía:

5.1.380V CA (±10%), 50Hz trifásico 4 cables+cable de conexión a tierra, resistencia de conexión a tierra≤4Ω;
