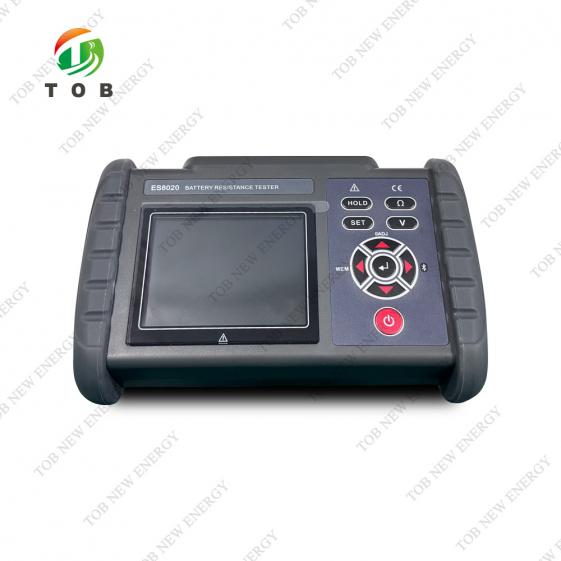

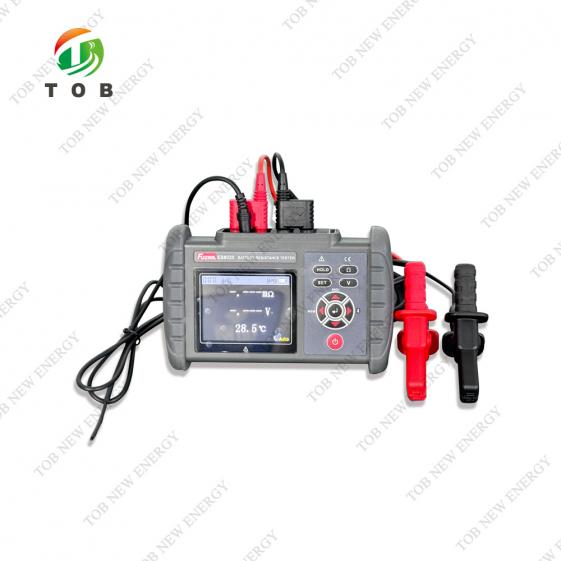

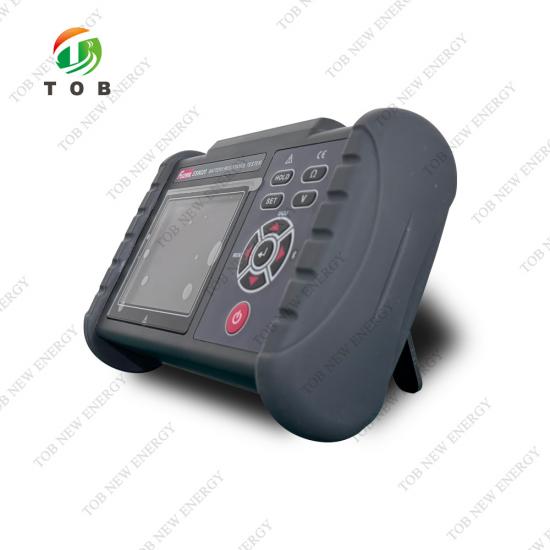

Comprobador universal de resistencia interna de baterías recargables

El comprobador de resistencia interna de batería recargable universal TOB-ES8020 es un instrumento de medición utilizado para medir la resistencia interna, el voltaje y la temperatura de baterías recargables como baterías de almacenamiento de plomo, baterías de litio y otras baterías recargables, con el fin de determinar el estado de salud de la batería, y también como un medidor para medir los parámetros ESR de los condensadores electrolíticos (solo como referencia).
  • Marca de fábrica:

    TOB NEW ENERGY
  • Artículo No.:

    TOB-ES8020
  • orden (moq):

    1
  • Pago:

    L/C,T/T
  • origen del producto:

    China
  • Puerto de embarque:

    XIAMEN
Detalle del producto

Comprobador universal de resistencia interna de baterías recargables



PRESUPUESTO


El Comprobador universal de resistencia interna de baterías recargables TOB-ES8020 Es un instrumento de medición utilizado para medir la resistencia interna, el voltaje y la temperatura de baterías recargables como baterías de almacenamiento de plomo, baterías de litio y otras baterías recargables, con el fin de determinar el estado de salud de la batería, y también como un medidor para medir los parámetros ESR de los condensadores electrolíticos (solo como referencia).

Este instrumento utiliza el método de prueba de CA de 4 terminales para medir la resistencia interna de la batería. El valor de medición correcto se puede obtener sin que la resistencia de contacto entre el cable de prueba, los terminales y los electrodos de la batería afecte. Además, cuenta con funciones de almacenamiento y revisión de datos, alarma y apagado automático.

La máquina es de alta calidad y estética, con amplio alcance, alta resolución, fácil de operar, fácil de transportar, precisa, confiable, con un rendimiento estable y una gran capacidad antiinterferencias. Es un instrumento indispensable para la producción, instalación, fabricación y mantenimiento de baterías.
El comprobador universal de resistencia interna de baterías recargables está controlado por un microprocesador. Su convertidor analógico-digital (ADC) interno de 16 bits detecta con precisión la resistencia interna, el voltaje y la temperatura de la batería. Se caracteriza por realizar mediciones sin detener el sistema SAI, utilizando tecnología de medición de baja resistencia de CA y reducción de ruido, sin interrumpir el funcionamiento normal del equipo bajo prueba y midiendo en estado de funcionamiento, lo que reduce considerablemente el tiempo de prueba. Además, cuenta con almacenamiento de datos, visualización de histogramas, carga de datos en ordenadores, teléfonos móviles, tabletas y otros dispositivos inteligentes. Además, cuenta con conexión Bluetooth para mediciones inalámbricas, acceso a datos y otras funciones.


Medir rango y precisión

Condiciones de garantía de precisión

Período de garantía de precisión

1 año

Período de garantía de precisión después de la calibración

1 año

Garantía de precisión en el rango de temperatura y humedad.

23℃±5℃, por debajo del 80 % de humedad relativa

Tiempo de calentamiento

No requerido


Precisión de la medida de resistencia

Rango de medida Valor máximo de visualización Resolución Precisión de la medida Medir la corriente
3 mΩ 3,100 mΩ 1 uΩ ±1 % fs. ±20 dgt. 200 mA
30 mΩ 31,00 mΩ 10 uΩ ±0,5 % fs. ±15 dgt 200 mA
300 mΩ 310,0 mΩ 100 uΩ 20 mA
3.100 Ω 1 mΩ 2 mA

Precisión de la medición de voltaje

Rango de medida

Valor máximo de visualización

Resolución

Precisión de la medida

7 V

±7.100 V

1 mV

0,2 % fs. ±10 dgt

70 V

±71,00 V

10 mV


Precisión de la medición de temperatura

Rango de medida

Valor máximo de visualización

Resolución

Precisión de la medida

-10,0 °C ~ 60,0 °C

60,0℃

0,1℃

±0,1℃

Consejo: La garantía de precisión anterior se limita a los cables de prueba estándar de fábrica; cuando se utilizan cables de prueba o cables de extensión no estándar, esta tabla de precisión también se aplica después de la puesta a cero.


Parámetros técnicos

Función

Medición de resistencia interna, voltaje y temperatura de la batería

Frecuencia para evitar el ruido

Sí, el rango de conversión de frecuencia automática es de 920 Hz a 1080 Hz.

Garantía de precisión de temperatura y

humedad

23℃±5℃, por debajo del 75 % de humedad relativa

Suministro de energía

Batería de iones de litio de 3,7 V CC

Resolución de resistencia

1 uΩ

Resolución de voltaje

1 mV

Resolución de temperatura

0,1℃



Rango de medida

Medición de resistencia interna: 0,000 m Ω ~ 3,100 Ω (compuesto por 4 rangos)

Medición de voltaje: 0,000 V ~ ± 71,00 V (compuesto por 2 rangos)

Medición de temperatura: -10,0 ℃ ~ 60,0 ℃ (composición de rango único)

Voltaje máximo de entrada

DC 70 V (entre el terminal de medición + y el terminal de medición -), no se puede entrada CA

Método de medición

Medición de resistencia interna: método de prueba de 4 terminales de CA de 1 KHz, voltaje de terminal de circuito abierto 3 V máx.

Corriente de medición: 2,0 mA ~ 200 mA (corriente de medición diferente para diferentes rangos de marcha)

Medición de temperatura: sensor de temperatura NTC (10 K Ω a 26 ℃) Método de conversión A/D: tipo de aproximación sucesiva

Frecuencia de actualización de la pantalla: 5 veces/segundo

Tiempo de respuesta

200 ms

Medir el tiempo

Aproximadamente 2 segundos

Tamaño de la pantalla LCD

70,1 mm × 52,6 mm/3,5 pulgadas (resolución de 320 * 240, color verdadero de 16 bits) pantalla)

Tamaño del instrumento

Largo x ancho x alto: 190 mm x 121 mm x 51 mm

Interfaz USB

Equipado con interfaz USB, el almacenamiento de datos se puede cargar en el computadora, guardada e impresa

Bluetooth

Función de permanecer y almacenar

Hay retención y almacenamiento manual, retención y almacenamiento automático.

Función de juicio de medida

Valores de umbral preestablecidos para la determinación de PASA, Advertencia y REPROBADO

Voltaje de la batería

El nivel de batería se muestra en 5 barras, lo que recuerda que es necesario cargarlo de manera oportuna. cuando el voltaje de la batería es bajo

Apagado automático

No se realiza ninguna operación durante el inicio y se apaga automáticamente después de aproximadamente 15 minutos. minutos (se pueden desactivar en la configuración)

Consumo de energía

300 mA MÍN / 500 mA MÁX

Peso

Instrumento: 480 g (incluida la batería)

Temperatura y humedad de trabajo

-10℃~40℃; por debajo del 80 % de humedad relativa

Temperatura y humedad de almacenamiento

-20 °C ~ 60 °C; por debajo del 70 % de humedad relativa

Resistencia de aislamiento

20 M Ω o superior (500 V entre el circuito y la carcasa)

Voltaje-resistencia

CA 3700 V/RMS (entre el circuito y la carcasa)

campo magnético externo

<40 A/m

Campo eléctrico externo,

<1 V/m

Normas de seguridad aplicables

IEC 61010

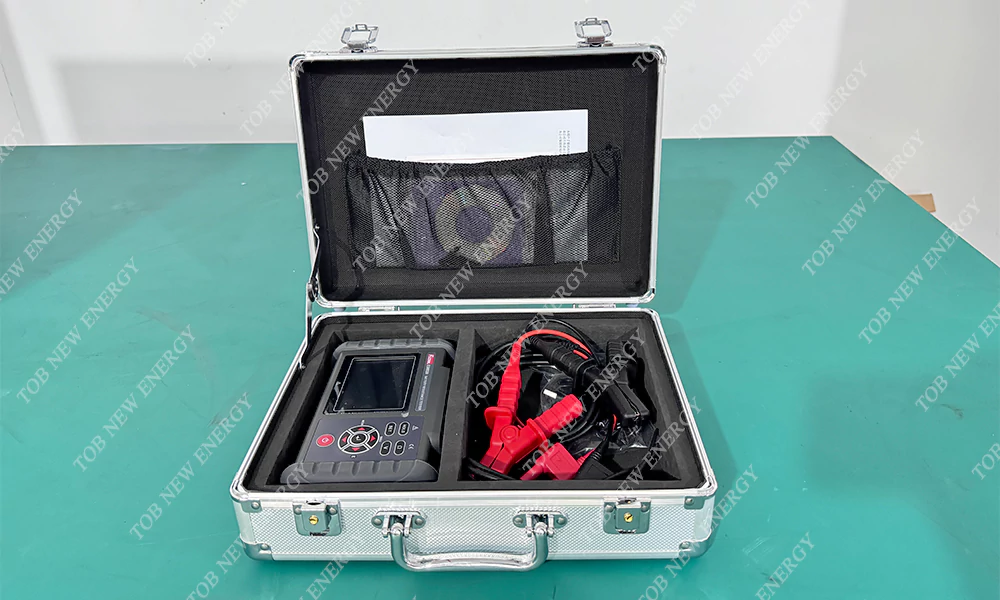

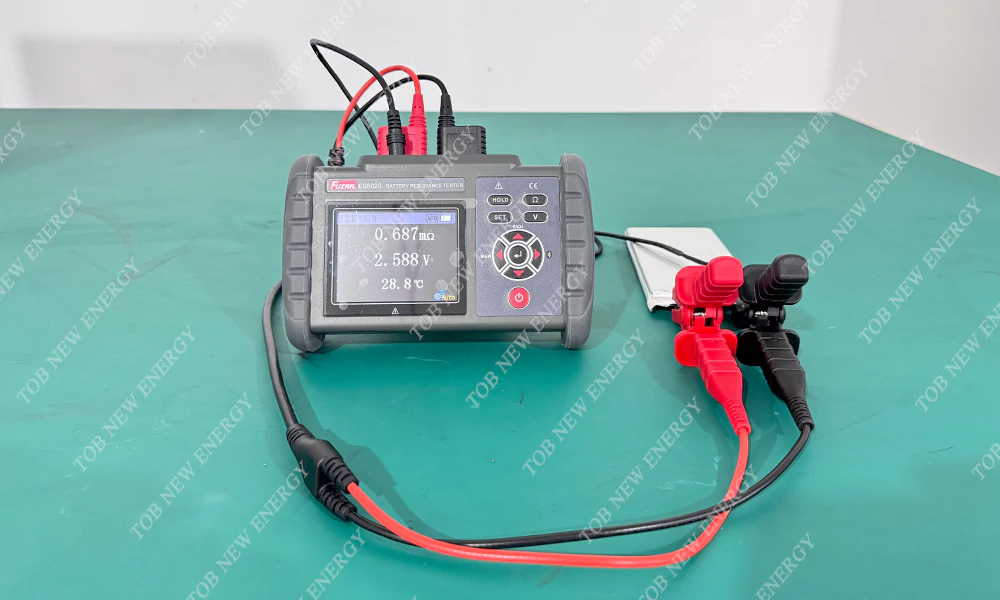

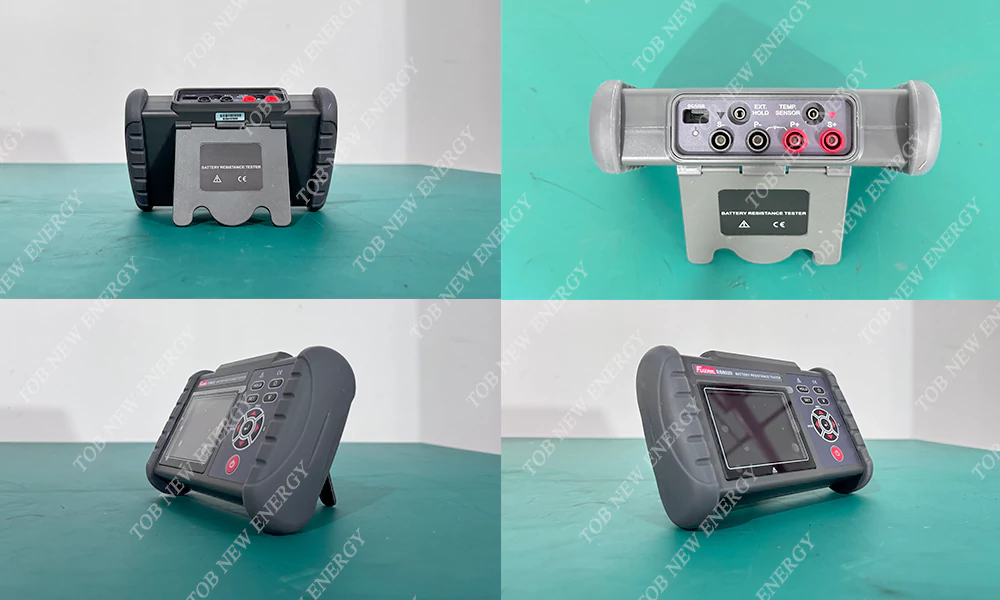

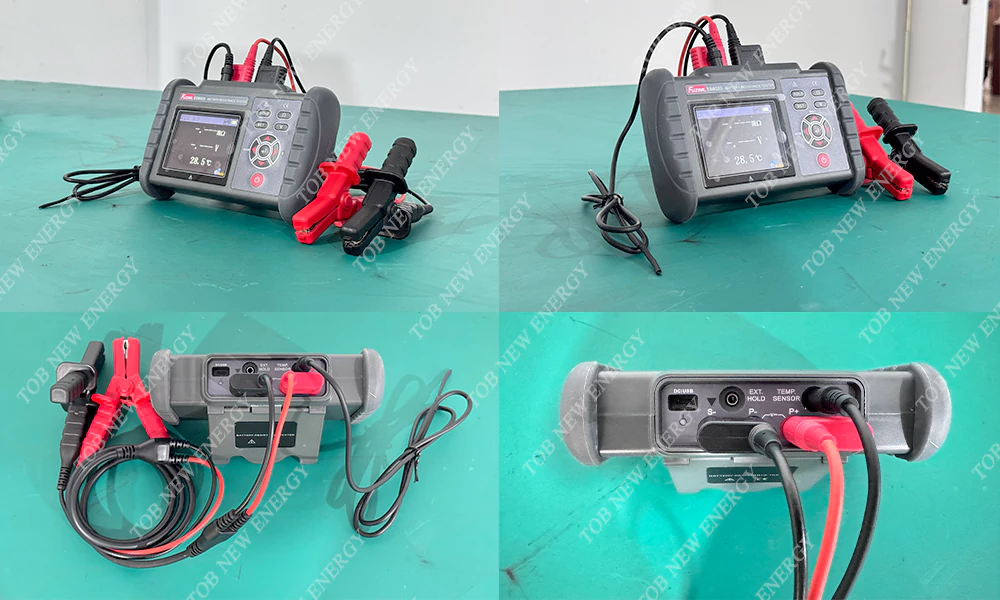

Exhibición del producto


Battery-Internal-Resistance-Tester

Battery-Internal-Resistance-Tester

Battery-Internal-Resistance-Tester

Battery-Internal-Resistance-Tester
