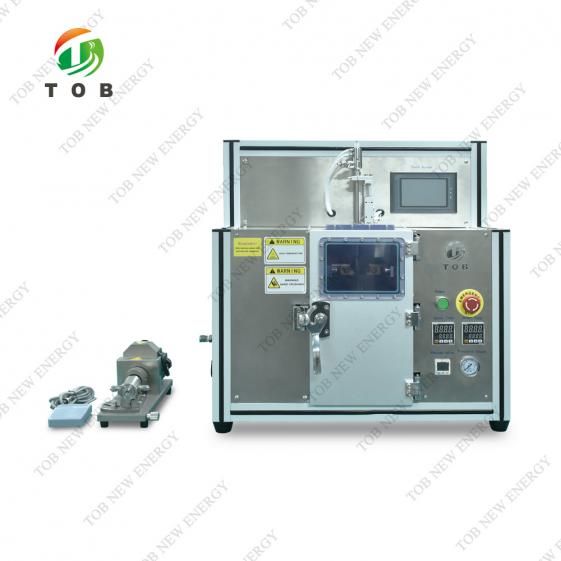

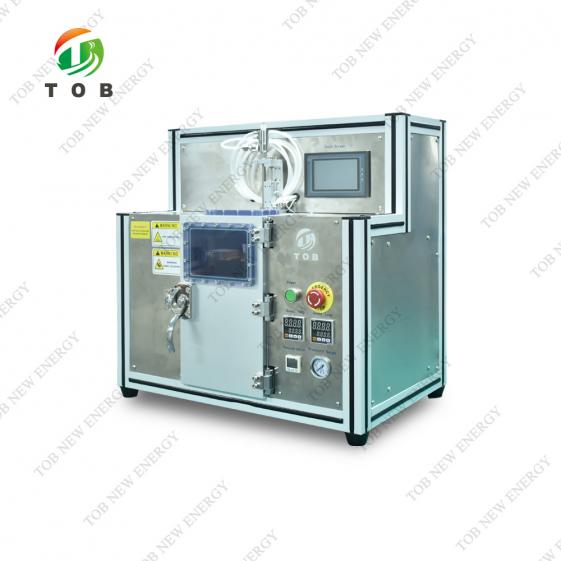

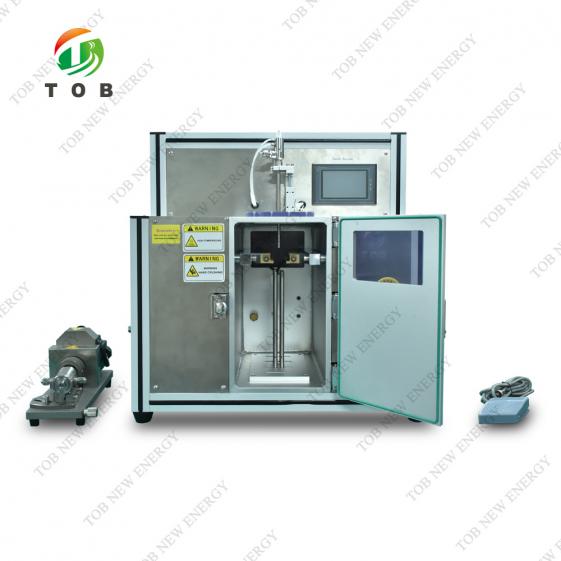

Máquina de llenado, remojo y presellado de electrodos
加载中...

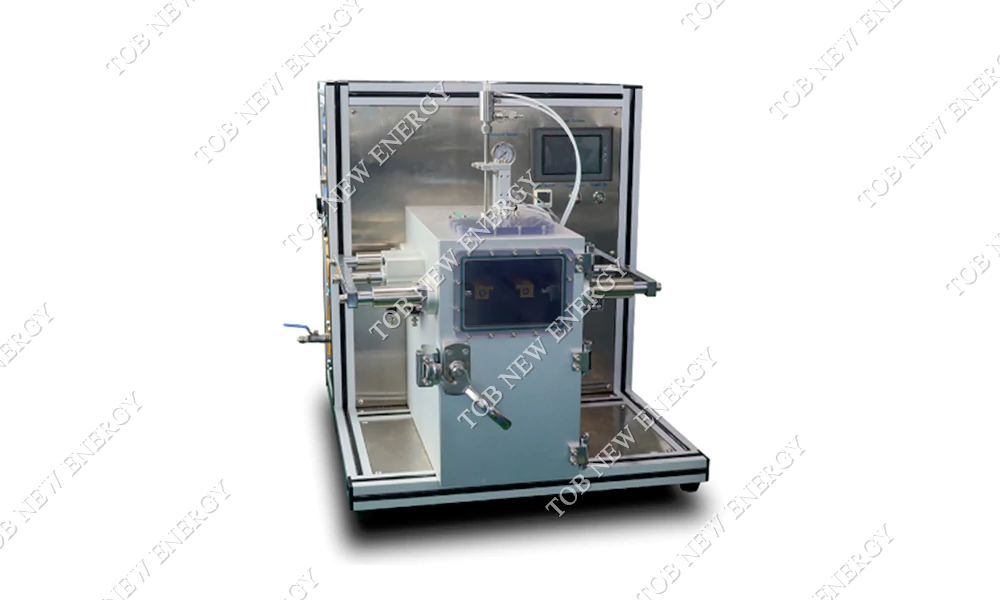

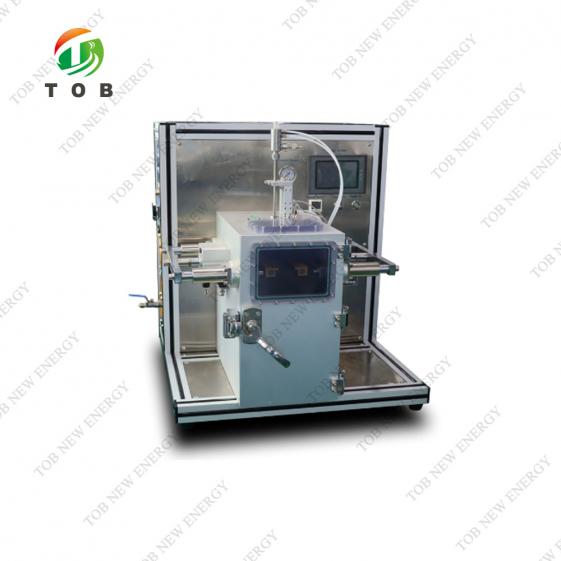

Máquina todo en uno para llenado, remojo y presellado de electrolitos al vacío

Esta máquina TOB-PVM200, todo en uno, para el llenado, remojo y presellado de electrolitos al vacío, es ideal para el proceso de llenado y remojo de electrolitos de baterías. Tras el vacío, el llenado y la difusión, el electrolito ofrece mayor precisión, consistencia de absorción y alta fiabilidad. Posteriormente, se realiza el presellado mediante prensado en caliente.
  • Marca de fábrica:

    TOB
  • Artículo No.:

    TOB-PVM200
  • orden (moq):

    1set
  • Pago:

    L/C,T/T
  • origen del producto:

    China
  • Puerto de embarque:

    XIAMEN
Detalle del producto

Máquina todo en uno para llenado, remojo y presellado de electrolitos al vacío


PRESUPUESTO


Característica principal:

  • Una máquina incluye función de inyección y difusión con presellado mediante prensado en caliente.
  • Alta precisión de medición y repetibilidad.
  • Inyección de líquido después de aspirar, alta eficiencia, precisión exacta, operación conveniente y confiable.
  • La entrada y la salida están conectadas con mangueras resistentes a los productos químicos.
  • El cabezal de sellado está hecho de material de cobre, que tiene un buen efecto de conducción de calor, ahorra consumo de energía, mejora la eficiencia del trabajo y ahorra energía en comparación con productos similares.
  • La presión del cabezal de sellado se puede ajustar mediante un regulador de presión para cumplir con los requisitos de diferentes parámetros del proceso.
  • El cabezal es impulsado por el cilindro a través de dos manguitos guía lineales, que son flexibles y guiados con precisión para garantizar el paralelismo del producto después del sellado del borde.
  • A través de la ventana de perspectiva se pueden observar los cambios en la cavidad mientras se trabaja.
  • Se puede utilizar en la guantera o en la sala de secado.
  • Aspecto exquisito, rendimiento estable.
  • PLC, operación de pantalla táctil, parámetros flexibles, programa de alta automatización.

Descripción del procedimiento de trabajo:


  • Coloque el producto en la cámara de vacío.
  • Cierre la puerta de sellado transparente para que la batería quede en una cámara de vacío sellada.
  • Vacío, luego de alcanzar el grado de vacío y el tiempo establecido, inyección automática de líquido.
  • Comienza el proceso de difusión una vez completada la inyección del líquido.
  • Ejecute de acuerdo con los parámetros para bombear bajo vacío, alto vacío y mantener la presión, después de completar el ciclo.
  • Iniciar presellado.
  • Vacío, después de alcanzar el grado de vacío y el valor de temperatura, sellado térmico automático, retire el producto una vez finalizado.

Componentes principales del equipo:


  • Cilindro y válvula solenoide, componentes de vacío: Taiwán Airtek/XingChen
  • PLC: Visualización y control
  • Pantalla táctil: control de visualización
  • Vacuómetro analógico: Panasonic


Requisitos ambientales del sitio


  • Temperatura ambiente: determinada por el entorno de la planta del cliente.
  • Fuente de alimentación: 220 V, 50 Hz, rango de fluctuación de voltaje: +10 % ~ -10 %
  • Aire comprimido: después del secado, filtrado y regulación de presión: la presión de salida es mayor a 4,0 kg/cm2; si se coloca en la guantera, el gas comprimido utilizado es el mismo que el gas de la guantera.
  • Fuente de vacío: bomba de vacío de 2 L/s, por encima de -98 KPa, o vacío de tubería (por encima de -98 KPa)


Parámetro técnico


  • Incluye inyección de líquido, difusión y presellado, tres funciones.
  • Rango de aplicación del tamaño de la batería: largo 20 ~ 190 mm, ancho 20 ~ 190 mm, grosor 0 ~ 15 mm.
  • Rango de capacidad: 0,2 ml ~ 3 L, ajustado según la bomba de inyección de líquido.
  • Cantidad de inyección de líquido de la batería: 0,2 g ~ 3 kg, según el ajuste de la bomba de inyección.
  • Precisión de inyección: ±1%
  • Velocidad de exhalación: 3 ml/s ajustable
  • Tubo de entrada y salida: El tubo de entrada de líquido Φ6
  • Fabricación de material resistente a la corrosión en acero inoxidable 304 y 316 en piezas claves.
  • La cavidad recta está soldada con aluminio y tiene una estructura estable resistente a la corrosión.
  • Temperatura del cabezal: RT ~ 250 ℃, la temperatura es ajustable.
  • Precisión del control de temperatura: ±2 ℃
  • Presión de sellado térmico: 0 ~ 5 kg/cm2 ajustable
  • Tiempo de sellado térmico: 0 ~ 99 segundos ajustable
  • Ancho del borde de sellado: 5 ± 0,4 mm (según los requisitos del cliente)
  • Tamaño máximo del borde de sellado: 190 mm
  • Longitud de la herramienta de sellado: 200 mm
  • Precisión del espesor del sello (mm): cualquier diferencia de espesor del paquete entre dos puntos <15 um
  • Potencia: tubo de calentamiento de 300 W, consumo de energía de calentamiento de aproximadamente 0,6 kW
  • Dimensiones externas: largo 600 mm × ancho 620 mm × alto 800 mm
  • Fuente de alimentación: CA 220 V/50 Hz/1 kW
  • Peso: 95 kg

EXHIBICIÓN DEL PRODUCTO


Vacuum Electrolyte Filling Soaking and Pre-sealing All-In-One Machine
