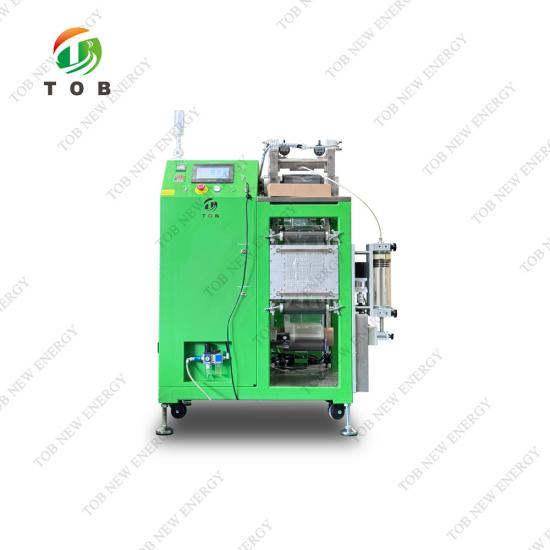

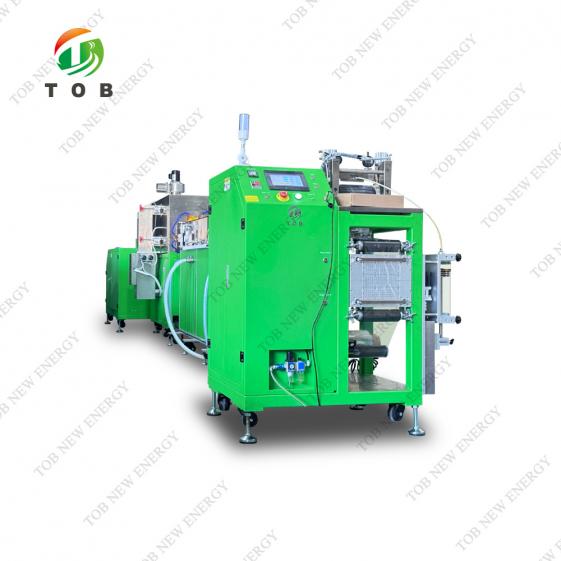

XIAMENRecubridor de troqueles de ranura de baño de agua
PRESUPUESTO

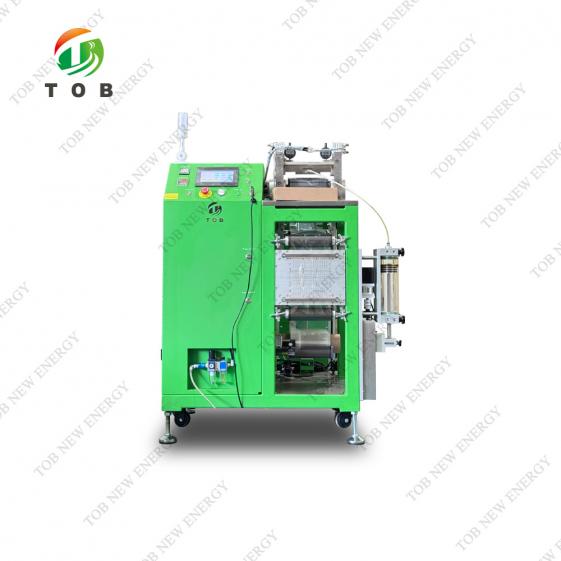

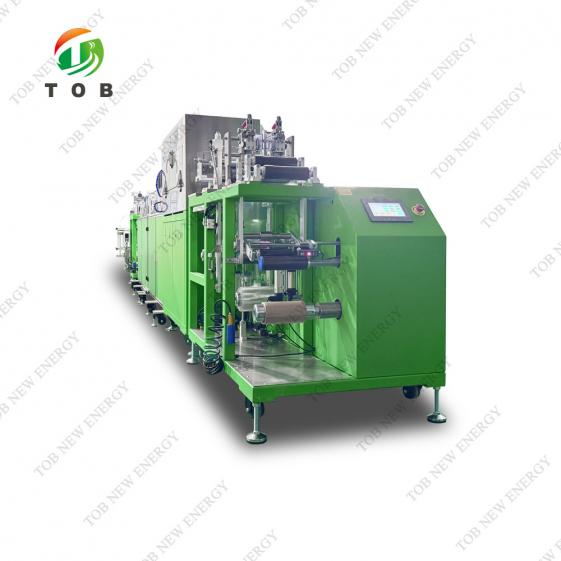

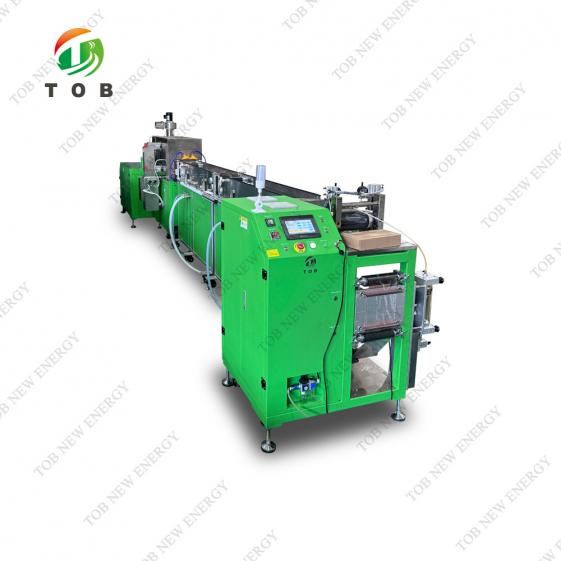

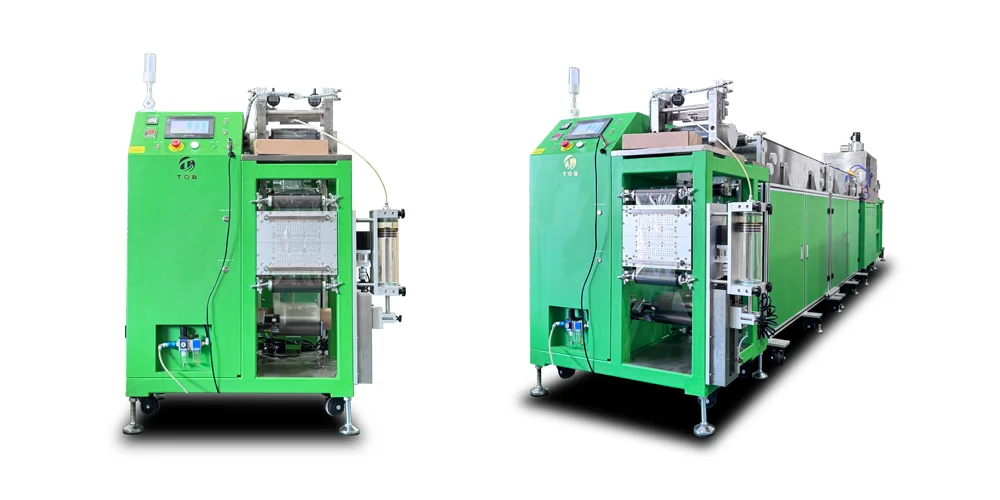

El sistema de recubrimiento por ranura con baño de agua TOB-KDS-200-3 es un sistema de recubrimiento de alta precisión para laboratorio y planta piloto. Destaca por procesar una variedad de suspensiones con una precisión y estabilidad excepcionales.
Características principales:

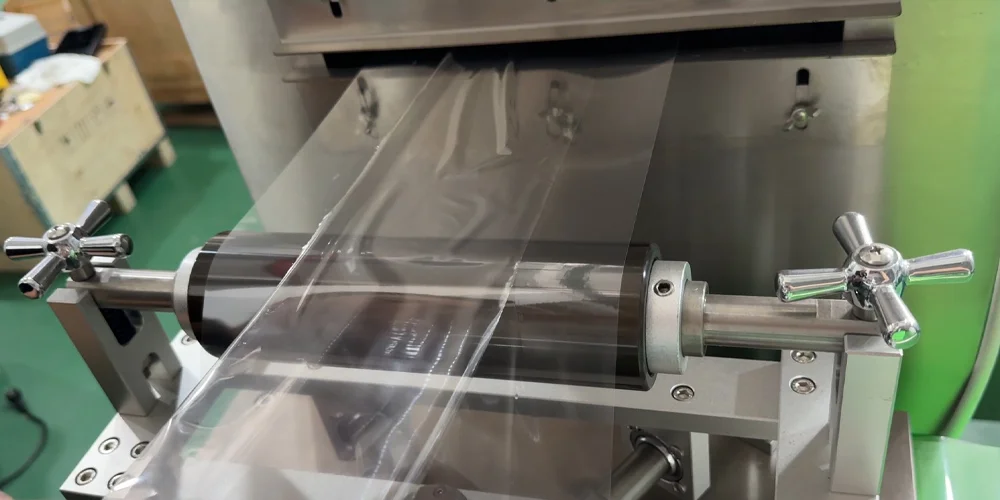

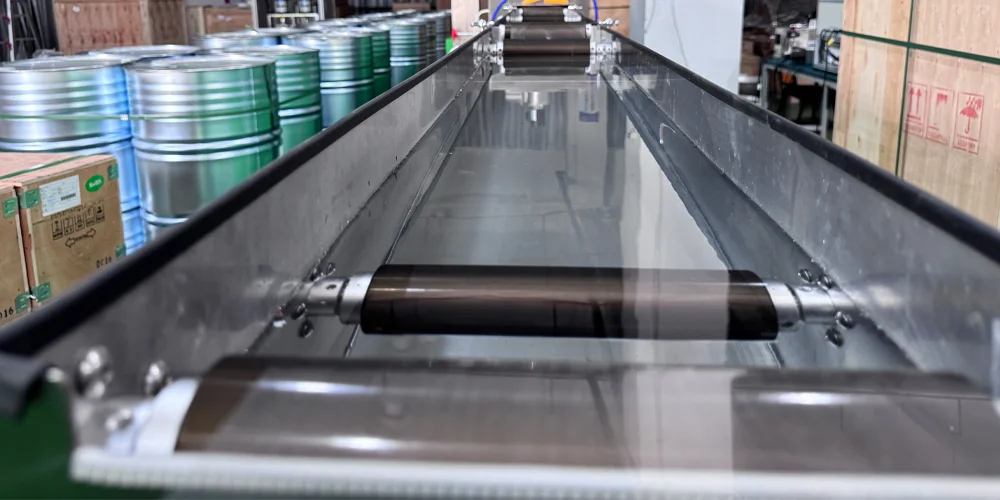

● Guiado de banda estable: Control de tensión del sustrato para un desplazamiento estable de la banda, equipado con un dispositivo de guía de borde ultrasónico.

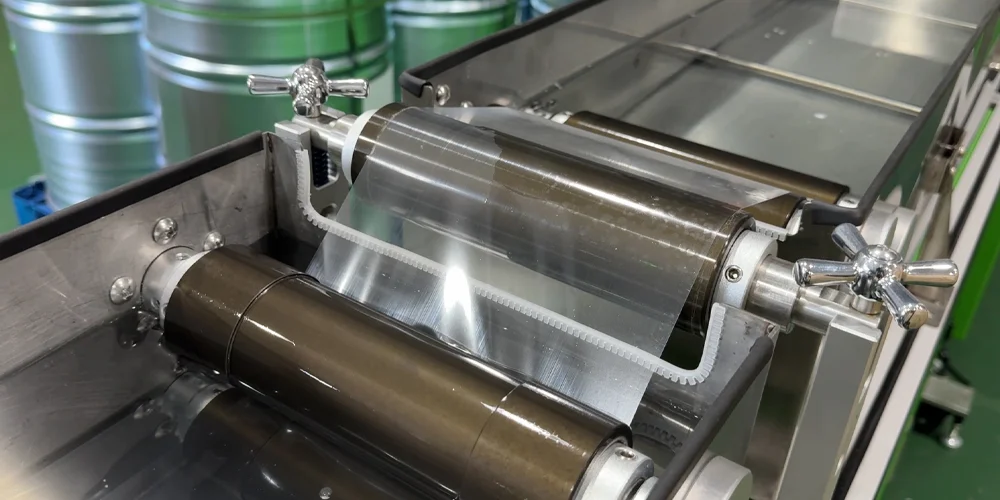

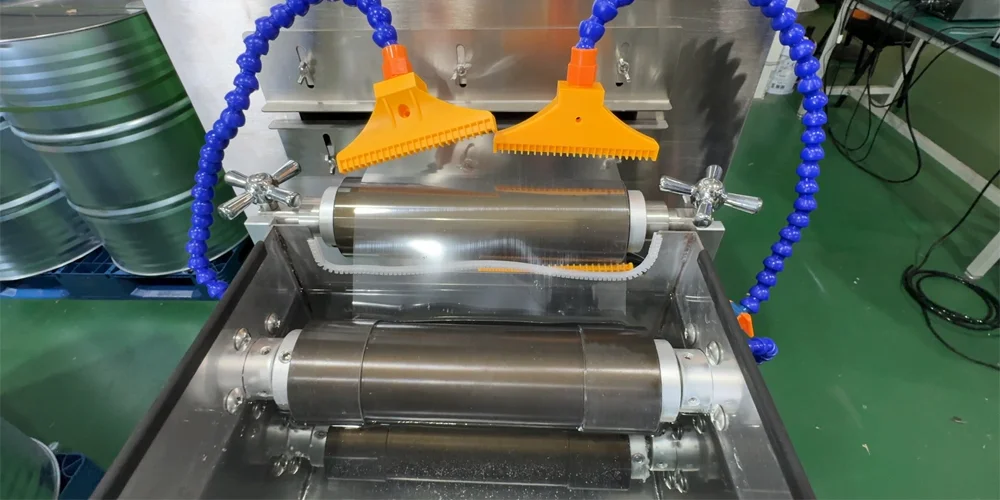

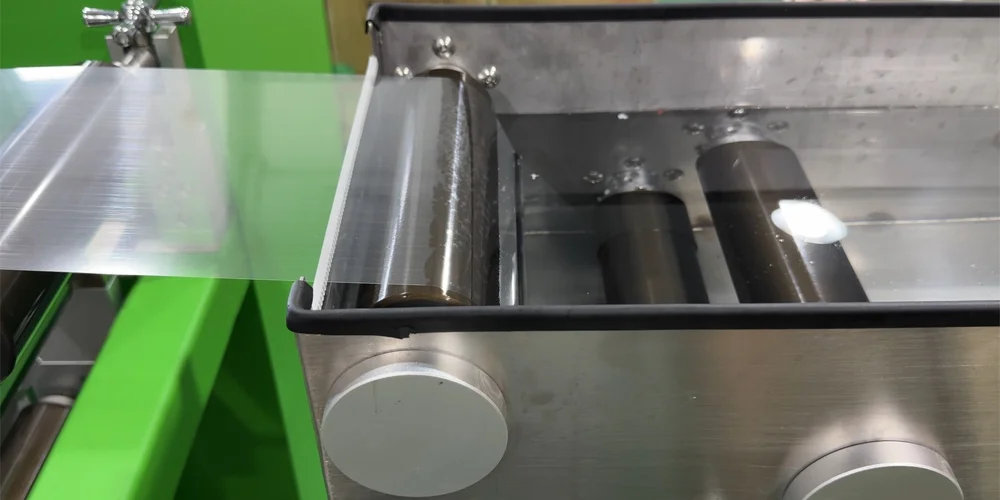

● Capacidad para dos líquidos: Los dispositivos de baño de agua duales se pueden configurar con dos líquidos diferentes.
● Bobinado independiente: Mecanismo de bobinado doble con control de tensión independiente.

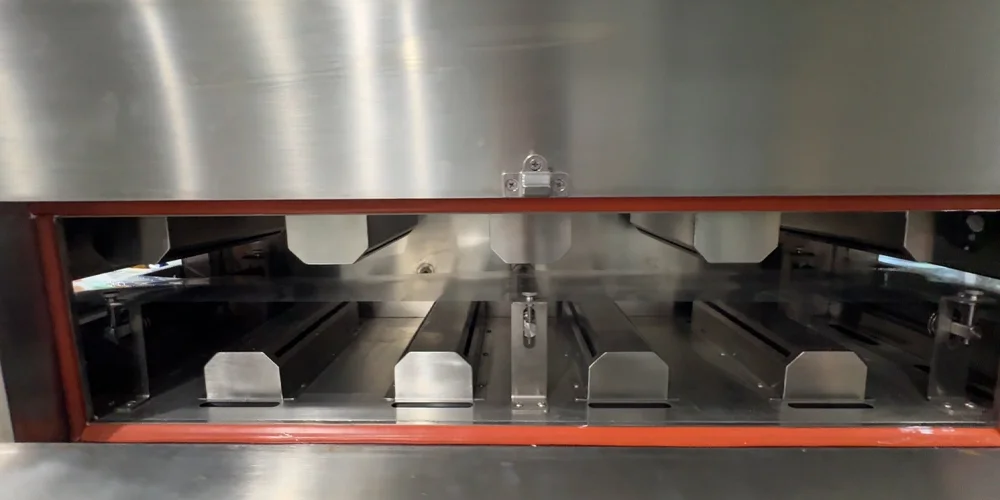

● Secado eficiente: Horno de aire caliente con flujo de aire superior e inferior para un excelente rendimiento de secado.

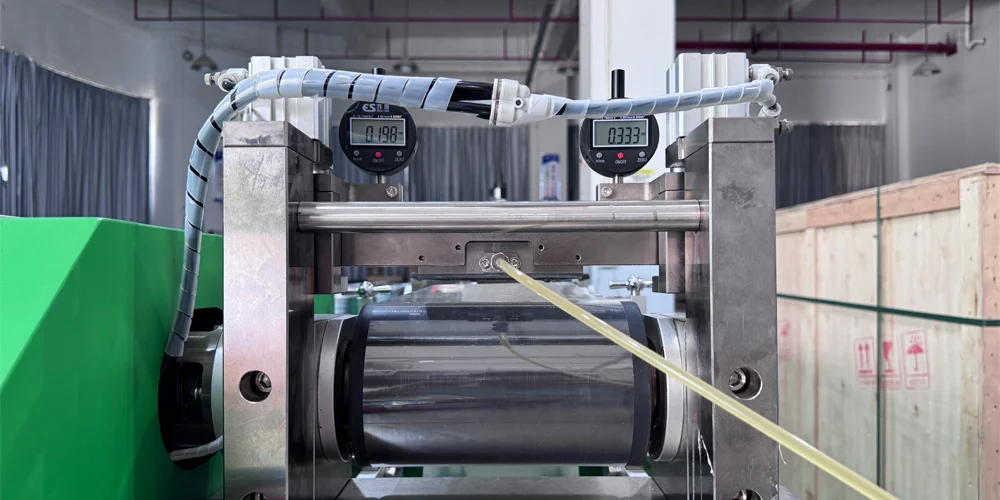

● Recubrimiento de alta precisión: Equipada con un cabezal de recubrimiento por ranura y un mecanismo de ajuste de precisión para una alta exactitud de recubrimiento.
● Calefacción precisa: Utiliza reguladores de potencia analógicos para el control de la calefacción, lo que ofrece alta precisión y larga vida útil para el sistema de calefacción.
● Control fácil de usar: Control PLC con pantallas táctiles dobles (frontal y trasera) para una operación fácil y cómoda.
Parámetros técnicos principales y configuración
Función del equipo:
|
No. |
Artículo |
Parámetro técnico |
Observaciones |
|
1. |
Método de recubrimiento |
Recubrimiento de troquel ranurado |
|
|
2. |
Velocidad de recubrimiento |
0 ~ 5 m/min |
Sujeto a condiciones de secado |
|
3. |
Rango de espesor del sustrato |
Papel de aluminio (Al): 8～30µm
|
|
|
4. |
Ancho de diseño de la cara del rodillo |
200 mm |
|
|
5. |
Ancho de recubrimiento garantizado |
Dentro de 120 mm |
|
|
6. |
Precisión del recubrimiento |
±3µm |
|
|
7. |
Precisión del peso del recubrimiento de doble cara (mg/cm²) |
±1,5% del valor central del recubrimiento |
|
|
8. |
Viscosidad adecuada de la suspensión |
2000~12000 (mPa·s) |
|
|
9. |
Rango de espesor de recubrimiento seco de una sola cara |
20-200 µm |
|
|
10. |
Características del disolvente |
Disolvente orgánico: NMP (densidad relativa = 1,033, punto de ebullición = 204 °C)
|
|
|
11. |
Rango de contenido sólido adecuado |
20~85% |
|
|
12 |
Precisión dimensional del recubrimiento (mm) |
L ≤ ±1, W ≤ ±0,5 |
L: Dirección de longitud
|
|
13 |
Sistema de alimentación |
Bomba de jeringa |
Dimensiones y peso del equipo:
● Dimensiones: 7000 mm de largo × 920 mm de ancho × 1900 mm de alto
● Peso: Aproximadamente 1200 kg
● Instalación: Equipada con ruedas y patas ajustables.
Precisión del hardware:
|
No. |
Artículo |
Parámetro técnico |
|
1. |
Troquel ranurado |
Ra 0,4, Rectitud ≤ ±1,5 µm |
|
2. |
Rodillo de recubrimiento (rodillo de acero) |
Desviación radial ≤ ±1,5 µm, Ra 0,4, Rectitud ≤ ±1,5 µm |
|
3. |
Desviación de la guía de borde |
±0,3 mm |
Requisitos del entorno de instalación
Temperatura:
● Área del cabezal de recubrimiento: 25~30 ℃
● Resto del equipo: 10~40℃
Humedad relativa:
● Área del cabezal de recubrimiento: Para electrodo positivo ≤ 35%, Para electrodo negativo ≤ 98%
● Resto del equipo: ≤ 98%
Instalaciones de apoyo
Fuente de alimentación: Sistema trifásico de cinco hilos, 380 V, 50 Hz. Rango de fluctuación de tensión: +8 % a -8 %. Potencia de arranque total: 20 kW.
Aire comprimido: El suministro debe secarse, filtrarse y estabilizarse a presión. La presión de salida debe ser superior a 5,0 kg/cm² (aproximadamente 0,49 MPa).
Métodos y precauciones de mantenimiento
● Limpie a fondo la matriz de ranurado, el rodillo de recubrimiento y todos los rodillos guía antes y después de cada operación.
● Mantenga limpias y debidamente lubricadas todas las piezas que se mueven con frecuencia para garantizar un funcionamiento sin problemas.
● Inspeccione y apriete regularmente todos los tornillos, tuercas, pasadores y demás elementos de fijación de la máquina para evitar que se aflojen y posibles incidentes que afecten la calidad del producto.
● Por seguridad, no permita que dos o más personas operen la máquina simultáneamente para evitar accidentes causados por falta de comunicación.
● No utilice limpiadores a base de aceite para limpiar los rodillos de goma.
