Máquina de inspección por rayos X
加载中...

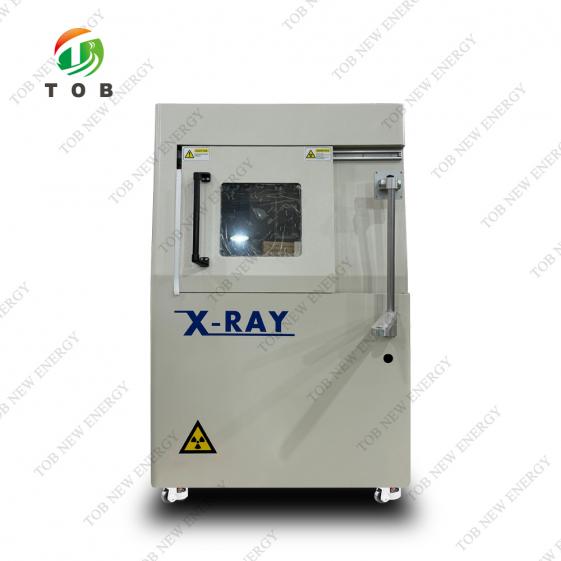

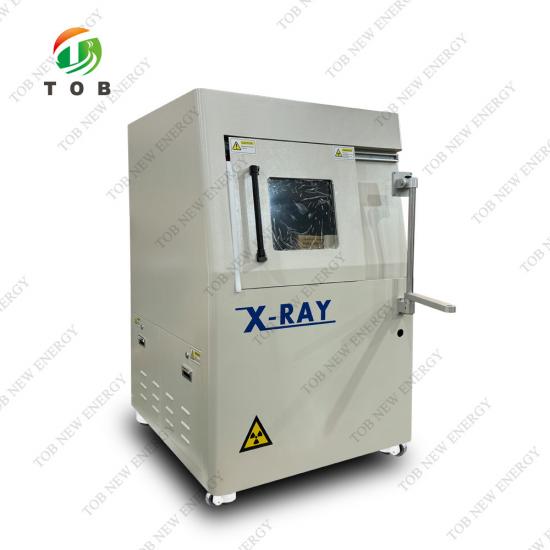

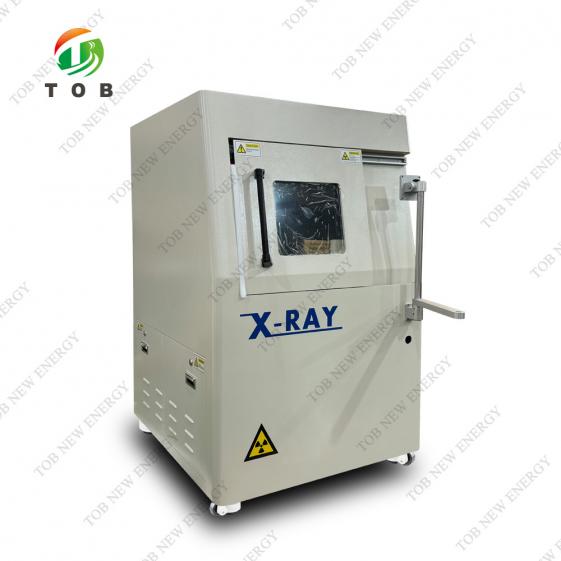

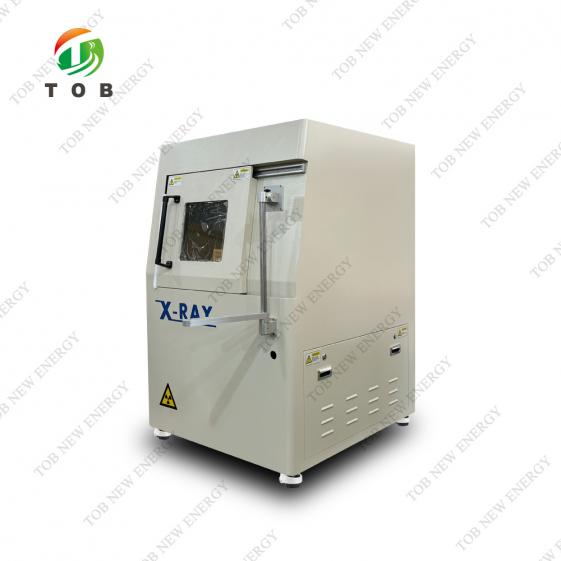

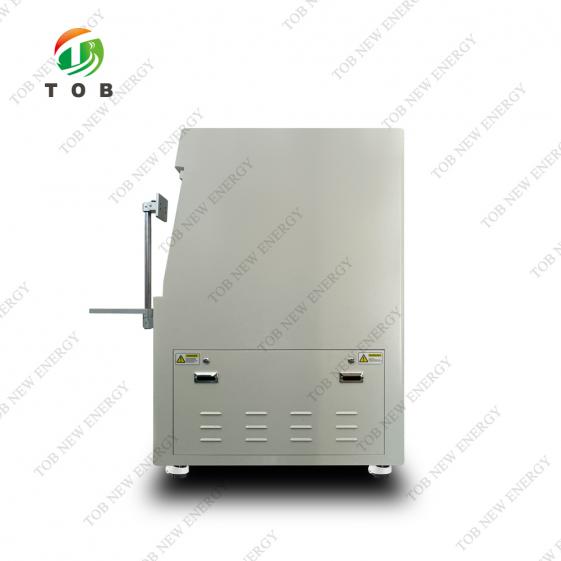

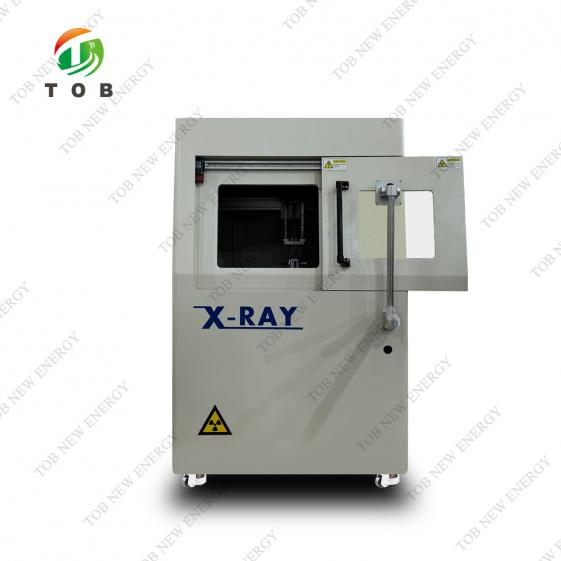

Máquina de inspección por rayos X para baterías

Las máquinas de inspección por rayos X TOB-X-Ray-1 para la producción de baterías de iones de litio son dispositivos de ensayos no destructivos que utilizan tecnología de imágenes por rayos X. Están diseñadas para inspeccionar defectos estructurales internos (p. ej., desalineación de electrodos, huecos de soldadura, doblado de lengüetas) en tiempo real, garantizando la seguridad y la consistencia de la batería. Con alta capacidad de penetración y precisión micrométrica, estos sistemas se integran ampliamente en líneas de producción automatizadas para baterías cilíndricas, prismáticas y de tipo bolsa.
  • Marca de fábrica:

    TOB NEW ENERGY
  • Artículo No.:

    TOB-X-Ray-1
  • orden (moq):

    1
  • Pago:

    L/C, T/T
  • origen del producto:

    China
  • Puerto de embarque:

    XIAMEN
Detalle del producto

Máquina de inspección por rayos X para baterías


PRESUPUESTO


Las máquinas de inspección por rayos X para la producción de baterías de iones de litio son dispositivos de ensayos no destructivos que utilizan tecnología de imágenes por rayos X. Están diseñadas para inspeccionar defectos estructurales internos (p. ej., desalineación de electrodos, huecos de soldadura, doblado de lengüetas) en tiempo real, garantizando así la seguridad y la consistencia de la batería. Con una alta capacidad de penetración y una precisión micrométrica, estos sistemas se integran ampliamente en líneas de producción automatizadas para baterías cilíndricas, prismáticas y de tipo bolsa.


Características

· Generador de rayos X cerrado de 130 kV (<7 µm)

· Detector de panel plano HD

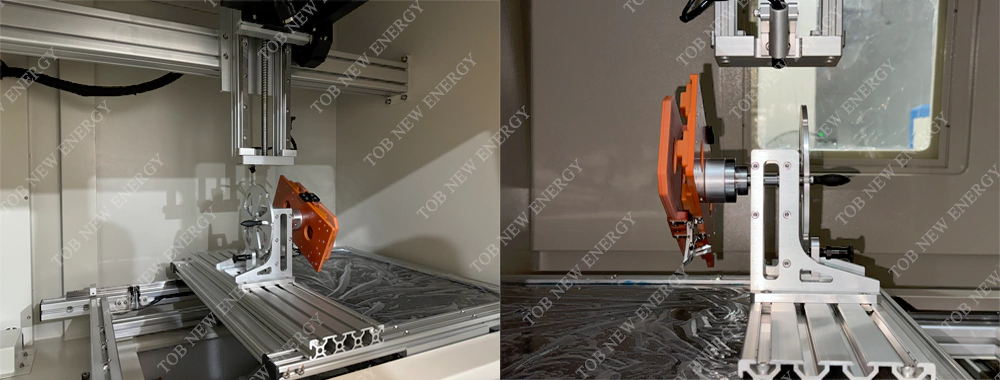

· Plataforma de inspección plana y sistema de movimiento de 4 ejes

· Tubo de rayos X y detector con elevación y descenso automáticos, con cómodo sistema de posicionamiento del punto objetivo.

· Sistema de procesamiento de imágenes DXI multifunción, detección programable CNC


Modelo: TOB-Rayos X-1

Artículo

Descripción

Presupuesto

Tubo de rayos X

Voltajes máximos, tipo

130 kV, cerrado

Consumo de energía

40 W

Tamaño del punto focal

<7 micras

Rango de movimiento (arriba y abajo)

120 mm

Ampliación del sistema

600X

Detector

Área efectiva del FPD HD

130*130 mm

Tamaño del píxel

85 μm

Matriz de píxeles

1535*1536

Rango de movimiento (arriba y abajo)

280 mm

Sistema informático

Sistema operativo

PC industrial, procesador i7, Windows 10

Monitor

Pantalla LCD de 22”

Software

Interfaz de usuario

Sistema de procesamiento de imágenes DXI multifunción

Plataforma de trabajo

Área de carga máxima

500 mm × 500 mm

Área máxima de inspección

420 mm × 360 mm

Peso máximo de carga

10 kilos

Control de movimiento

Joysticks, ratones y teclados

Navegación

Cámara

Cámara HD, punto láser

Eje

Manipulador

4 ejes con X/Y/Z1/Z2

Características del equipo

Fuente de alimentación

CA 110~220 V (±10 %) 50 Hz, 3,0 kW

Huella / Peso neto

1080 (ancho) × 1180 (profundidad) × 1730 (alto) mm, 1250 kg

Paquete / Peso total

Caja de madera contrachapada, 146 (ancho) x 128 (profundidad) x 196 (alto) cm, 1400 kg

Accesorios opcionales

1. Escáner de código de barras; 2. Medidor de dimensiones; 3. Marcador defectuoso (el precio no incluye estos artículos).

Garantía

Garantía de un año, reemplazo gratuito de piezas debido a defectos del fabricante original, pero se esperan daños provocados por el hombre y fuerza mayor.


Seguridad de rayos X: Todas las máquinas de rayos X cumplen con el Reglamento CFR 21 1020.40, Subcapítulo J, de la FDA-CDRH para sistemas de rayos X de cabina. El estándar CDRH de la FDA para sistemas de rayos X de cabina establece que la emisión de radiación no debe superar los 5 milirem a/h desde ninguna superficie externa. Nuestras máquinas (fuga <1 μSv/h) suelen ser de 5 a 10 veces inferiores a las normas internacionales.

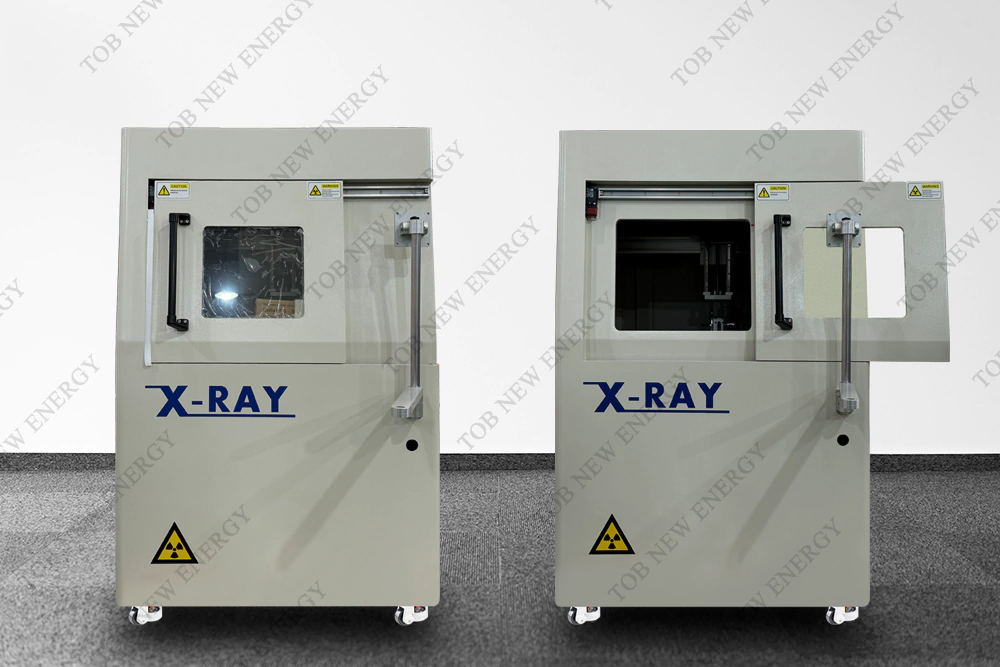

EXHIBICIÓN DEL PRODUCTO


X-ray Inspection Machine


X-ray Inspection Machine
