Máquina de soldadura ultrasónica de metal de 4000 W para pestañas de batería | TOB-20K-4000W

TOB-20K-4000W Máquina de soldadura ultrasónica de metal de alta potencia de 20 kHz para soldadura de pestañas de batería y láminas multicapa

Descripción general del producto y aplicaciones ideales

Una máquina de soldadura ultrasónica de metal une piezas de trabajo metálicas delgadas de distintos materiales sin material de aporte, fundente ni fusión masiva. La TOB-20K-4000W genera vibraciones mecánicas de alta frecuencia de 20 kHz y las transmite mediante un sonotrodo de soldadura mecanizado con precisión sobre la pila metálica bajo presión neumática controlada. La fuerza de cizallamiento oscilatoria rompe los óxidos superficiales y crea una unión metalúrgica en estado sólido: limpia, rápida y sin zona afectada por el calor, salpicaduras ni electrodos consumibles asociados con la soldadura por resistencia o láser.

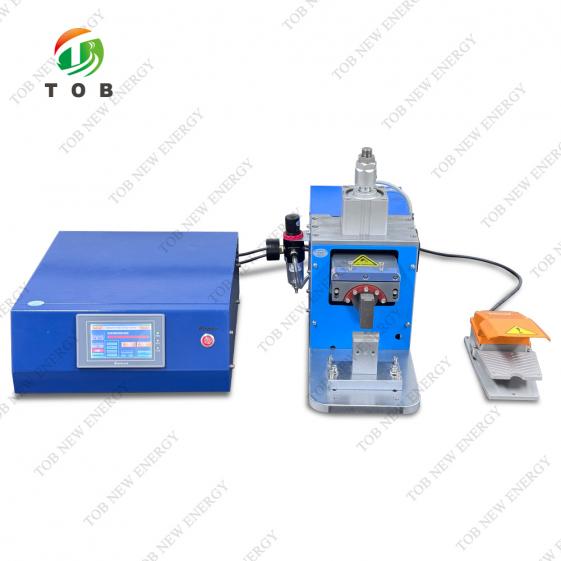

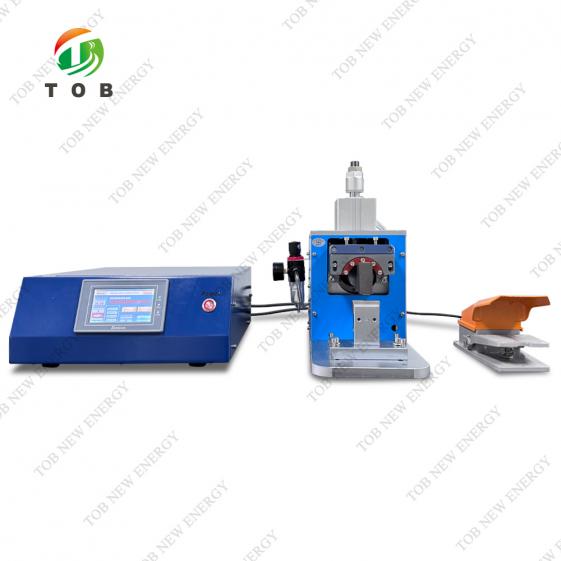

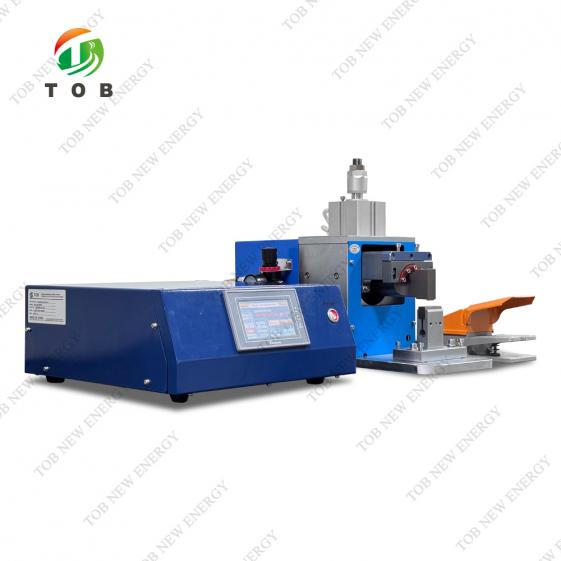

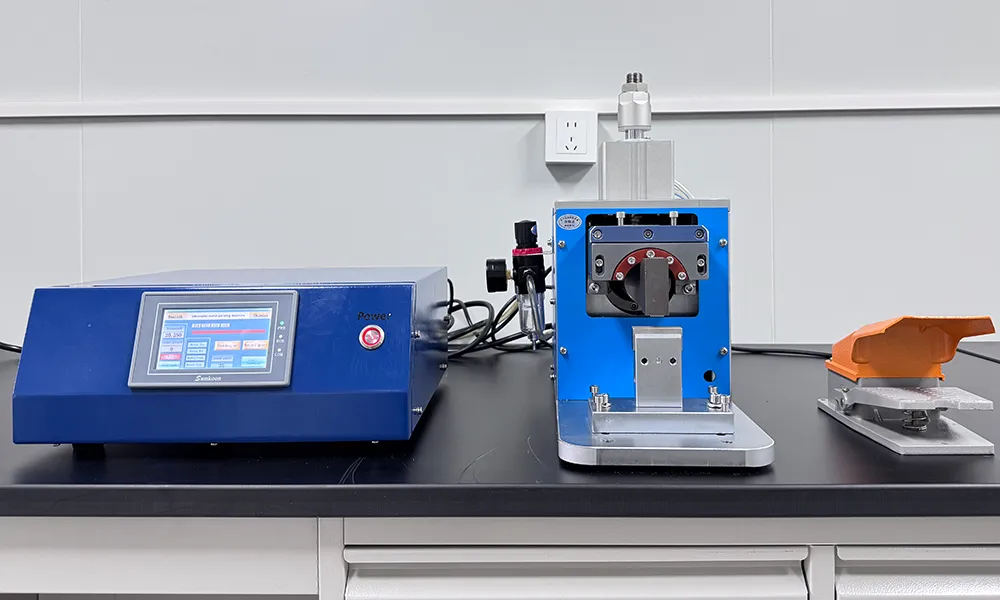

La TOB-20K-4000W es el miembro de alta potencia de la serie TOB 20K, construida alrededor de un generador ultrasónico totalmente digital importado de Alemania que acciona una etapa de salida de 4000 W. El generador utiliza módulos de potencia IGBT y un circuito de oscilación con excitación independiente para producir una señal estable de 20 kHz con forma precisa. Un sistema automático de seguimiento de frecuencia se fija a la resonancia del transductor en tiempo real y compensa los cambios causados por la temperatura y las variaciones de carga, garantizando que el transductor siempre funcione con máxima eficiencia sin ajuste manual. Una función de amplitud constante mantiene la amplitud configurada del sonotrodo incluso cuando el voltaje de alimentación fluctúa dentro del rango de 215–238 V, por lo que la soldadura número cien de un turno es idéntica a la primera.

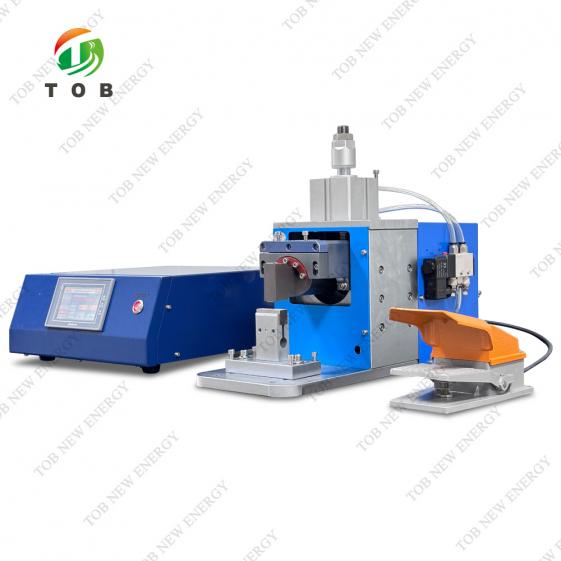

El conjunto del cabezal de soldadura combina un transductor de oblea alemán (X20), un amplificador (Y20) y un sonotrodo de soldadura mecanizado en acero rápido importado con dos caras utilizables. El cabezal está montado sobre un cilindro neumático de precisión (diámetro interior de 63 mm, carrera de 20 mm) con velocidades de subida y bajada ajustables, permitiendo al operador programar una aproximación rápida seguida de un contacto suave y controlado. Los parámetros de soldadura—energía, tiempo o modo de tiempo inteligente; amplitud del 1 % al 100 %; perfiles de potencia segmentados—se configuran y almacenan en la interfaz de pantalla táctil de alta definición, que también registra más de 100 datos de soldadura y proporciona alarmas inteligentes de fallos.

Ideal para:

1. Líneas de montaje de paquetes de baterías de gran volumen que sueldan pestañas de cobre gruesas (hasta C1100, 0,25 mm) y pestañas de aluminio a celdas cilíndricas, tipo bolsa o prismáticas en módulos de vehículos eléctricos y almacenamiento de energía.

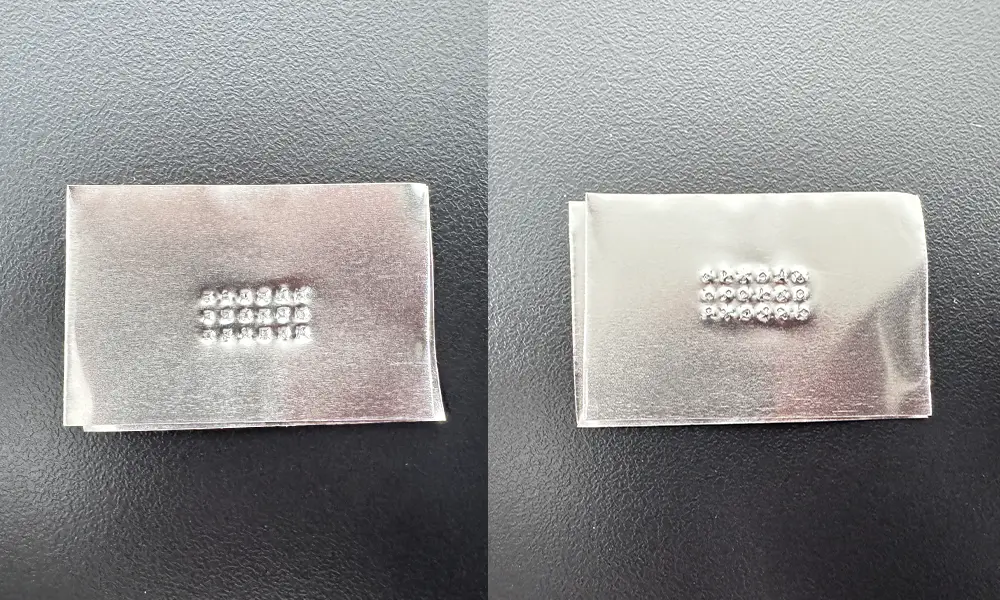

2. Aplicaciones de apilamiento multicapa de celdas tipo bolsa donde deben soldarse de 20 a 45 capas de lámina a una sola pestaña sin perforación por quemadura ni ennegrecimiento.
3. Sellado de tubos de cobre, montaje de mazos de cables automotrices, interconexión de paneles solares y cualquier entorno de producción que requiera una reserva de potencia ultrasónica de 4000 W para pilas de materiales más gruesos o de mayor conductividad.
4. Fabricantes que actualizan soldadores neumáticos por resistencia a un proceso limpio, frío y de estado sólido que elimina el consumo de electrodos y reduce el costo energético.

Dónde encaja la soldadura ultrasónica de alta potencia en el montaje de paquetes de baterías

En la producción de módulos y paquetes de baterías de ion-litio, la soldadura ultrasónica es el método estándar para unir pestañas a terminales de celdas y crear las interconexiones eléctricas serie-paralelo entre celdas. La cadena del proceso es:

• Clasificación y posicionamiento de celdas– Las celdas se agrupan por capacidad y resistencia interna, luego se colocan en un dispositivo que define la distribución del módulo.
• Soldadura de pestaña a terminal– Las pestañas de níquel, cobre niquelado o cobre puro se unen a los terminales positivo y negativo de cada celda.
• Soldadura de interconexión– Las pestañas de múltiples celdas se reúnen y se sueldan entre sí, o se sueldan a una barra colectora, para formar la red serie-paralelo.
• Fijación de BMS y cables de detección de voltaje– A menudo también se realiza mediante soldadura ultrasónica o por resistencia.

La TOB-20K-4000W gestiona los pasos 2 y 3, con una fortaleza particular en los materiales más gruesos y de mayor conductividad presentes en celdas de alta capacidad para vehículos eléctricos y almacenamiento de energía. Donde los soldadores ultrasónicos de menor potencia pueden tener dificultades para lograr una unión de penetración completa en pestañas de cobre C1100 de 0,25 mm sin superar el tiempo de soldadura recomendado, la salida de 4000 W de la TOB-20K-4000W proporciona la reserva de energía necesaria para completar la unión con un solo pulso corto, normalmente inferior a un segundo. El resultado es una soldadura que cumple el estándar de calidad de "penetración capa por capa, sin ennegrecimiento" especificado por el fabricante, con una resistencia de soldadura cercana a la del material base.

Ventaja clave de procesamiento de la soldadura ultrasónica frente a la soldadura por resistencia para pestañas gruesas:

La soldadura por resistencia de pestañas de cobre gruesas requiere corrientes muy elevadas y puede generar un calor excesivo que dañe el separador interno o el electrolito de la celda. La soldadura ultrasónica, al ser un proceso de estado sólido, concentra el calentamiento en la interfaz inmediata entre los materiales. La mayor parte de la pestaña y la celda permanecen frías, preservando las características eléctricas de la celda y el margen de seguridad.

Cómo funciona el sistema de soldadura ultrasónica de metal

La TOB-20K-4000W convierte la energía eléctrica en una unión metálica de estado sólido mediante una cadena de transformaciones controladas con precisión:

1. Generación ultrasónica:El generador totalmente digital importado de Alemania convierte el suministro de corriente alterna (220 V, 50/60 Hz) en una señal eléctrica de 20 kHz controlada con precisión mediante módulos de potencia IGBT y un circuito de oscilación con excitación independiente. Esta arquitectura proporciona una conversión de energía inherentemente estable y de bajo ruido, resistente a interferencias electromagnéticas de accionamientos de motores e inversores cercanos.
2. Transducción y amplificación:La señal eléctrica acciona un transductor piezoeléctrico (X20, tecnología de oblea alemana) alojado en el cabezal de soldadura. El transductor convierte las oscilaciones eléctricas en vibraciones mecánicas de la misma frecuencia. Estas vibraciones pasan por un amplificador (Y20) que aumenta el desplazamiento hasta una amplitud semicíclica utilizable de 20–40 µm, ajustable sin escalones.

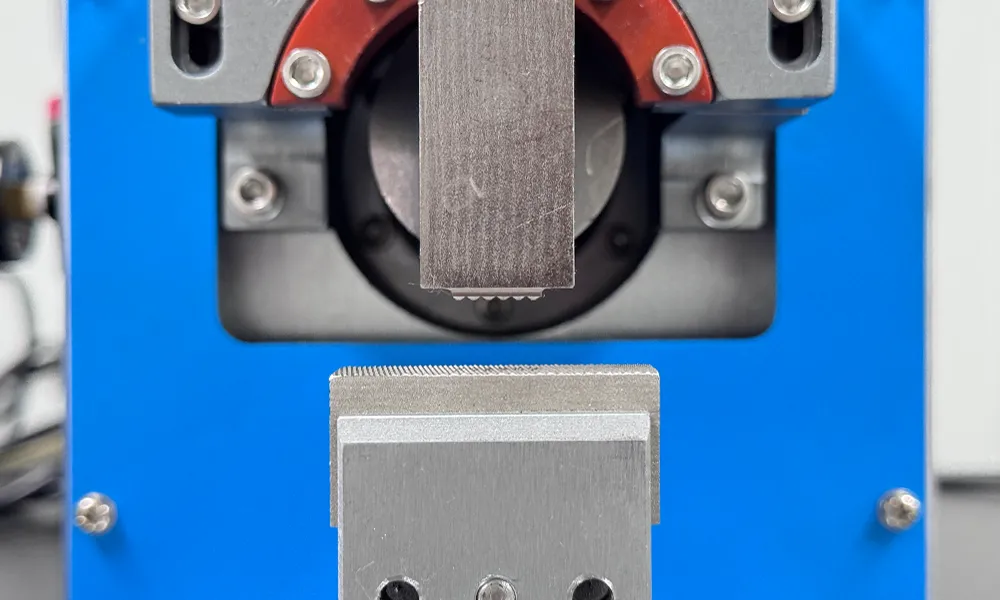

3. Entrega de energía a la pieza de trabajo:El movimiento amplificado llega al sonotrodo de soldadura, mecanizado en acero rápido importado con dos caras utilizables independientes. El patrón de la cara del sonotrodo—seleccionable como línea recta o trama cruzada ("arroz") para el sonotrodo superior, y malla para el yunque inferior—sujeta la pila metálica y transmite la fuerza de cizallamiento oscilatoria a través de ella. El sonotrodo desciende bajo presión neumática (diámetro del cilindro 63 mm, carrera 20 mm) a una velocidad ajustable; las velocidades de subida y bajada se controlan de forma independiente para que el contacto final sea suave, evitando daños por impacto en láminas delgadas.
4. El evento de soldadura:Bajo la presión preestablecida (ajustable mediante el regulador neumático, hasta 6 kg/cm²), la punta del sonotrodo frota lateralmente contra la capa metálica superior a 20.000 ciclos por segundo mientras las capas inferiores permanecen inmóviles contra el yunque. Este movimiento diferencial genera calor localizado por fricción y una intensa deformación plástica específicamente en las interfaces. Las películas de óxido se fragmentan y dispersan, exponiendo metal limpio. Bajo la influencia combinada de la difusión atómica y el flujo plástico, se forma una unión metalúrgica de estado sólido en milisegundos—normalmente muy inferior a un segundo, según la especificación. El tiempo de precarga antes del pulso ultrasónico se ajusta por separado de 0,02 s a 10 s para adaptarse a la geometría específica de la pila.

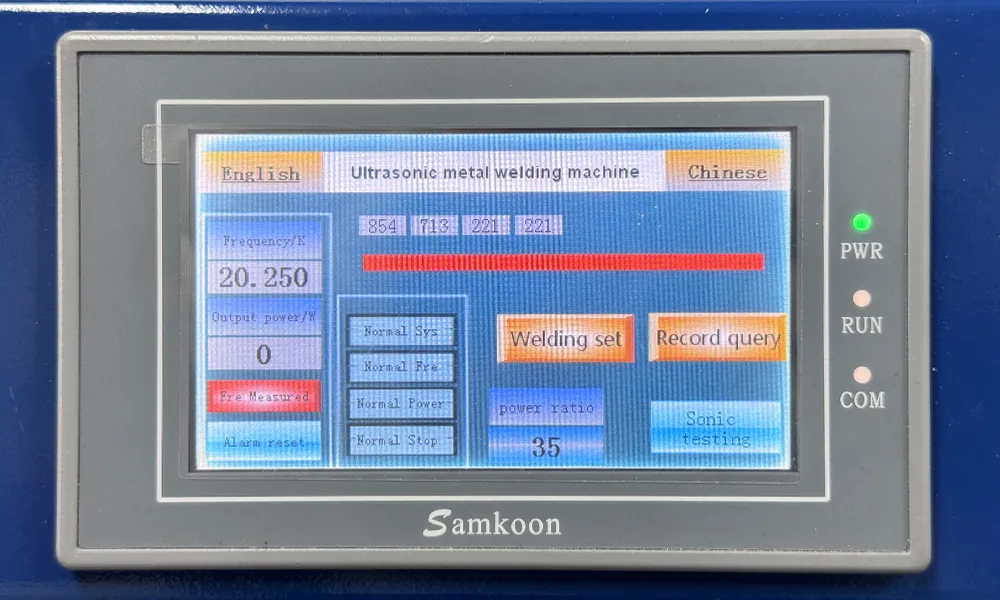

5. Control y supervisión inteligentes:El controlador basado en DSP proporciona tres modos de soldadura: modo de energía (finaliza al alcanzar un objetivo de julios establecido), modo de tiempo (duración fija del pulso) y modo de tiempo inteligente (detecta automáticamente la finalización de la unión y termina el pulso). La amplitud puede configurarse en incrementos del 1 % al 100 % dentro de una ventana de 0–100 ms, permitiendo un acoplamiento inicial suave seguido de una unión con energía completa. Durante todo el ciclo, el controlador rastrea la frecuencia resonante del transductor (rango de búsqueda 19,0000–21,0000 Hz, rango de seguimiento automático ±20 Hz) y ajusta la frecuencia de accionamiento en tiempo real. También supervisa la temperatura interna del tubo de potencia y activa protección automática a 60 °C, mientras que el sistema de protección de voltaje compensa fluctuaciones de red entre 215 V y 238 V.
6. Retención y retracción posteriores a la soldadura:Después de que la energía ultrasónica se detiene, la presión neumática se mantiene durante unos segundos para permitir que la unión se solidifique bajo compresión, formando una junta molecular robusta. La válvula solenoide de acción rápida retrae entonces el cilindro y el cabezal vuelve a la posición inicial.

Especificaciones técnicas completas

Parámetro del dispositivo

Parámetro técnico

Dimensiones

Por qué elegir TOB-20K-4000W en lugar del modelo de 1500 W o un soldador ultrasónico genérico

Cuándo seleccionar el modelo de 4000 W:

Si su producción implica pestañas de cobre de 0,20 mm o más gruesas, o pilas de celdas tipo bolsa multicapa que superen 20 capas, la potencia adicional del TOB-20K-4000W reduce el tiempo de soldadura, amplía la ventana del proceso y prolonga la vida útil del sonotrodo al permitir ajustar la amplitud a un porcentaje menor para la misma entrega de energía. El ajuste seleccionable de 2000 W también permite que la misma máquina gestione trabajos más ligeros cuando sea necesario, proporcionando flexibilidad en una línea de producción con productos variados.

Preguntas frecuentes de ingeniería

P1: ¿Puede el TOB-20K-4000W soldar cobre puro (C1100) directamente con aluminio, o el cobre debe estar niquelado?

La soldadura ultrasónica puede unir cobre directamente con aluminio, y la resistencia de la unión mecánica es buena. Sin embargo, en un entorno de celdas de batería donde pueden estar presentes vapores de electrolito y humedad, un par galvánico entre cobre y aluminio puede provocar corrosión con el tiempo. Para las pestañas de batería, el uso de cobre niquelado es una práctica habitual para evitarlo. El TOB-20K-4000W suelda igualmente bien tanto cobre desnudo como cobre niquelado; la elección depende del entorno de servicio previsto de la celda y de la vida útil de diseño.

P2: ¿Con qué frecuencia debe inspeccionarse y rectificarse el sonotrodo de soldadura?

El patrón de la cara del sonotrodo (línea recta o trama cruzada) está diseñado para una vida útil de ≥ 100.000 soldaduras por cara en condiciones normales. Con dos caras utilizables, el intervalo total de servicio es de ≥ 200.000 soldaduras antes de que sea necesaria la rectificación. Inspeccione la profundidad del patrón con un medidor de profundidad cada 10.000–20.000 soldaduras. Cuando la profundidad del patrón disminuya por debajo de aproximadamente 0,5 mm, gire hacia la segunda cara. La rectificación restaura la textura original y puede realizarse varias veces antes de que sea necesario sustituir el sonotrodo. El sistema automático de seguimiento de frecuencia garantiza que un sonotrodo rectificado alcance la resonancia inmediatamente; no se requiere ajuste manual.

P3: ¿La función de amplitud constante elimina la necesidad de un estabilizador de voltaje en la alimentación eléctrica?

Sí, dentro del rango de voltaje de entrada especificado de 215–238 V. Si la alimentación eléctrica de su fábrica ocasionalmente queda fuera de este rango, se sigue recomendando un estabilizador de voltaje. Sin embargo, para la gran mayoría de entornos industriales, la función de amplitud constante proporciona una compensación suficiente para mantener la consistencia entre soldaduras sin equipos adicionales de acondicionamiento de energía.

P4: ¿Qué mantenimiento requiere el sistema neumático?

El suministro de aire debe estar limpio, seco y libre de niebla de aceite; se recomienda una unidad estándar de filtro-regulador-lubricador (FRL) en la línea de suministro, configurada para proporcionar 7–8 kg/cm² con el lubricador apagado o lleno con un lubricante de grado alimentario no contaminante. El cilindro (diámetro interior de 63 mm, carrera de 20 mm) y el conector rápido (8 mm) deben revisarse semanalmente para detectar fugas. El rango de presión de trabajo es de 0,3–6 kg/cm²; la recomendación de fábrica es comenzar en la mitad de este rango y ajustar hacia arriba para corrientes de soldadura más altas.

P5: ¿El TOB-20K-4000W es compatible con las herramientas y los sonotrodos del TOB-20K-1500W?

Los transductores y amplificadores de los dos modelos funcionan a la misma frecuencia (20 kHz) y tienen dimensiones de interfaz coincidentes. Sin embargo, la bocina de 4000 W está diseñada para soportar el nivel de potencia más alto, y usar una bocina de 1500 W en la máquina de 4000 W puede provocar grietas prematuras en la bocina si se aplica la potencia máxima. Se recomienda utilizar la bocina suministrada con cada máquina. TOB puede asesorar sobre la compatibilidad cruzada para geometrías de bocina específicas.

¿Está listo para soldar pestañas de cobre gruesas y pilas de bolsas multicapa con la potencia y el control de un sistema ultrasónico digital de 4000 W? Solicite una cotización para el TOB-20K-4000W, configurado para su material y grosor de pestaña específicos. Nuestros ingenieros de procesos de unión pueden proporcionar una hoja inicial de parámetros de soldadura basada en sus requisitos de producción.
