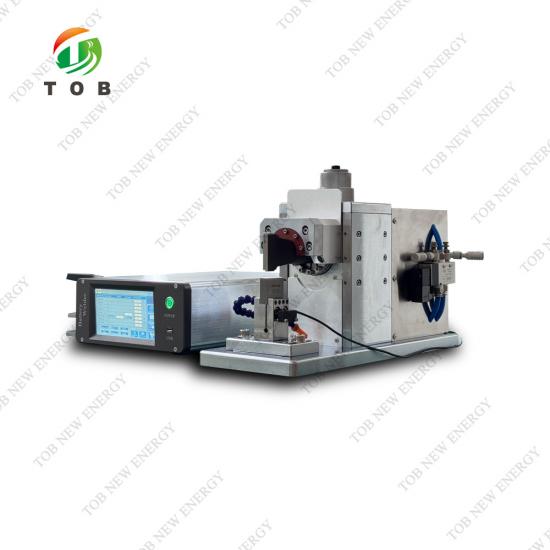

Máquina de soldadura por puntos ultrasónica de 6000 W para celdas prismáticas

La máquina de soldadura por puntos ultrasónica de celda prismática TOB-USW-6000W se utiliza para láminas multicapa con soldadura de pestañas multicapa con proceso de apilamiento, es adecuada tanto para ánodo como para cátodo.
  • Marca de fábrica:

    TOB NEW ENERGY
  • Artículo No.:

    TOB-USW-6000W
  • orden (moq):

    1
  • Pago:

    L/C, T/T
  • origen del producto:

    China
  • Puerto de embarque:

    XIAMEN
Detalle del producto

Máquina de soldadura por puntos ultrasónica de 6000 W para celdas prismáticas


PRESUPUESTO


La máquina de soldadura por puntos ultrasónica de celda prismática TOB-USW-6000W se utiliza para láminas multicapa con soldadura de pestañas multicapa con proceso de apilamiento, es adecuada tanto para ánodo como para cátodo.


Artículo

Nombre

1. Material del sustrato

Soldadura de chapa de cobre con chapa de cobre

El espesor de la lámina de cobre es de 0,5-1 mm.

Soldadura de una capa con una capa

Soldadura de 1,2+1,2 mm

1.2+1.2mm welding

Soldadura de 0,5+0,5 mm

0.5+0.5mm welding

2. Modo de soldadura


2.1 Área de soldadura

(6-8) mm *(6-8) mm

2.2 Tiempo de soldadura

Dentro de 0,2 S/veces

2.3 Presión

0~1 MPa, ajustable

2.4 Tiempo

0~60S, ajustable

2.5Vida útil del cabezal de soldadura

Cátodo ≥500000 veces

Ánodo ≥160000 veces

3. Cabezal de soldadura estándar


3.1 Material del cabezal de soldadura

Acero de alta velocidad importado

3.2 Uniones de soldadura altamente

≥0,2 mm

3.3 Cantidad de superficie de soldadura en un cabezal de soldadura

2 piezas o 4 piezas

3.4 Rango ajustable de amplitud

3~10 um

4. Transductor


4.1 La diferencia de frecuencia entre los transductores

≤400 Hz

4.2 La diferencia de impedancia entre los transductores

≤4Ω

4.3 Diferencia de capacitancia entre los transductores

≤400PF

4.4 Resistencia de aislamiento del transductor a la carcasa exterior

≥30 MΩ

4.5 Potencia tolerable

Potencia de salida ≥800W

5. Generador ultrasónico


5.1 Modo de control de frecuencia

Seguimiento automático de frecuencia

5.2 Función de amplitud constante

Fuente de alimentación conmutada Tensión constante corriente constante

5.3 Amplitud ajustable sin escalonamientos

Ajustable sin escalonamientos

5.4 Tecnología de circuitos

Circuito digital inteligente, sistema de procesamiento central de CPU avanzado, con modo de energía, modo de potencia, modo de tiempo, seguimiento automático de frecuencia, funciones de alarma de límite superior e inferior de control de calidad.

6. Resultado de la soldadura

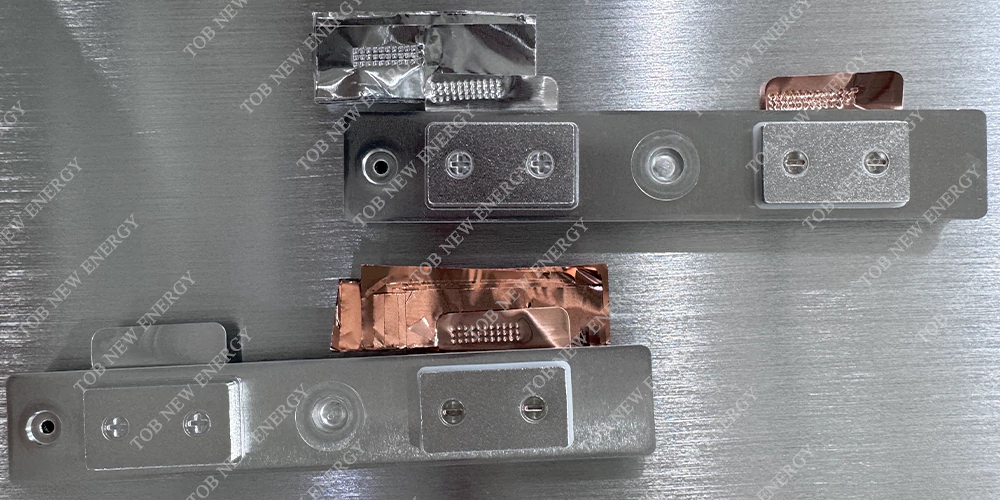

6.1 Apariencia

Sin soldadura virtual, sin penetración de soldadura, sin fugas, soldadura firme, juntas de soldadura completas y claras, el daño rasgó la lámina con un 80 % residual en la TAB.

6.2 Resistencia a la tracción de la soldadura

≥25 N

6.3 Tasa de aprobación del producto

≥99,8% (el material está calificado)

7. Vida útil del equipo

8~10 años


Componentes del equipo

  • Principio de funcionamiento del equipo: El transductor transforma la señal de oscilación de alta potencia de frecuencia supersónica en energía mecánica de frecuencia correspondiente y la aplica a la interfaz de la chapa metálica que necesita fusionarse, de modo que la chapa metálica se calienta instantáneamente y luego las partículas en la red metálica se inician, de modo que las moléculas en la chapa metálica se fusionan entre sí a través de la penetración mutua.
  • Componentes del equipo: La máquina de soldadura de metales se compone principalmente de generador ultrasónico, transductor, molde, piezas neumáticas, marco, etc.


Modelo

Frecuencia ultrasónica

potencia ultrasónica

Presión del aire

Tiempo de soldadura

Voltaje

Peso

TOB-USW-6000W

20 kHz

6000W

≥0,6 MPa 80 L/min

Dentro de 0,2 s

220 V/50 Hz

Alrededor de 60 kg,

Sin mesa


Características funcionales del equipo

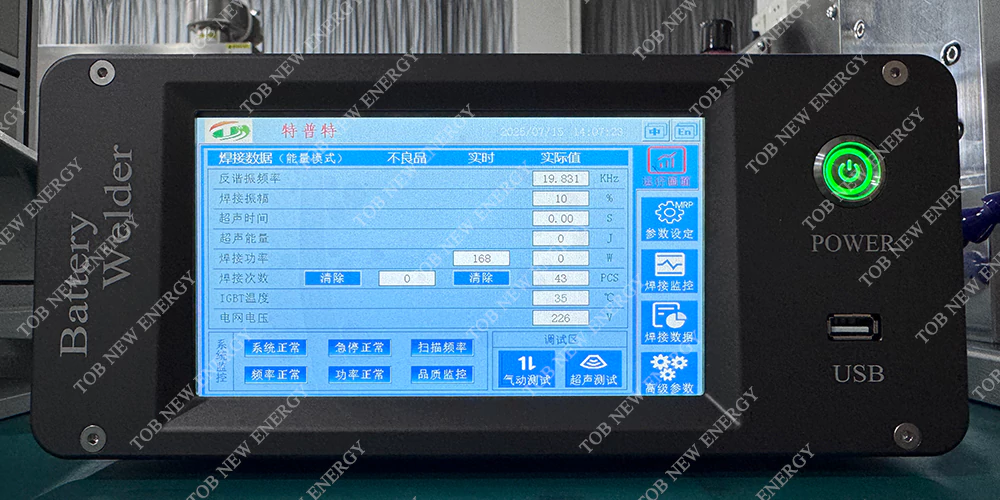

  • Circuito digital inteligente, sistema de procesamiento central de CPU avanzado;
  • Con modo de energía, modo de potencia, modo de tiempo, múltiples modos de control inteligente;
  • Seguimiento automático de frecuencia ultrasónica;
  • Energía, tiempo, potencia, una variedad de funciones de alarma de calidad de límite superior e inferior.

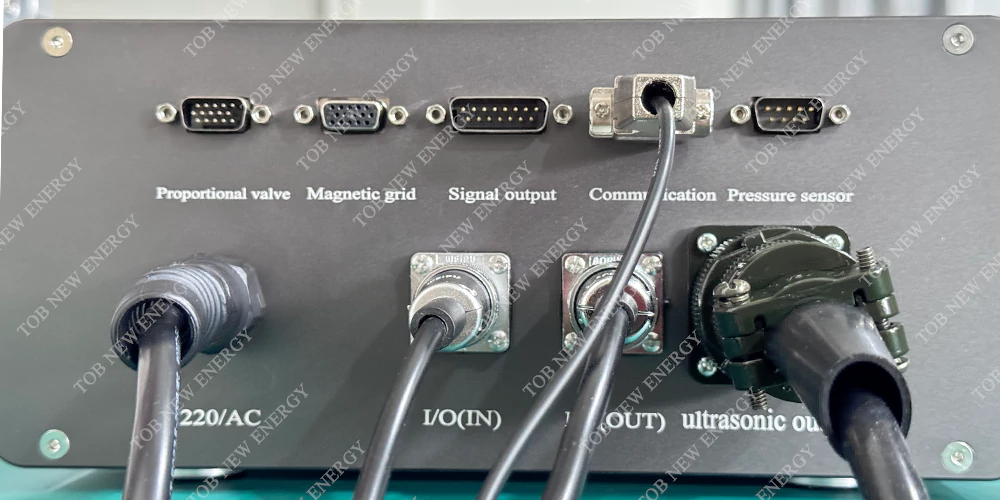

  • Señal DO: alarma de máquina de soldar, lista, salida de señal IO durante el envío ultrasónico
  • Señal DI: PARADA DE EMERGENCIA, Iniciar boda.
  • Protocolo de comunicación 485, recepción y carga de datos
  • El equipo ultrasónico se controla de forma activa (con una fuente de alimentación auxiliar de 24 V)


Tamaño del equipo (para referencia).

  • Tamaño del generador (ancho x largo x alto): 535 mm x 275 mm x 125 mm; peso: 15 ~ 20 kg
  • Tamaño del cabezal de la máquina (largo x ancho x alto): 434 mm x 300 mm x 543 mm; peso: 30 ~ 35 kg.
  • Tamaño de la mesa de trabajo (largo x ancho x alto): 900 mm x 800 mm x (720 ~ 820 mm de altura ajustable).


Exhibición del producto

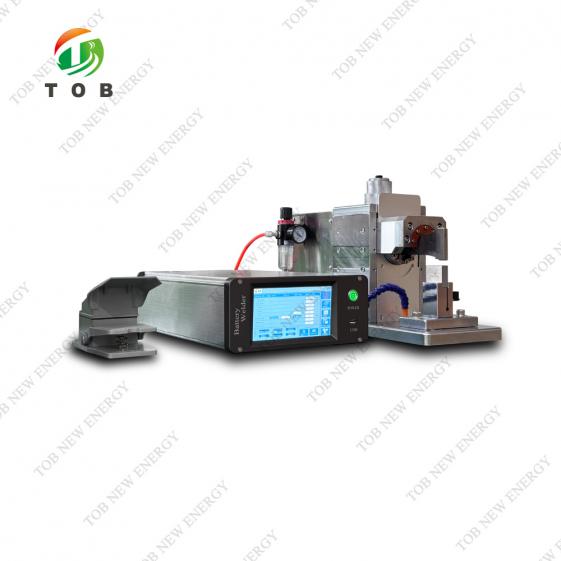

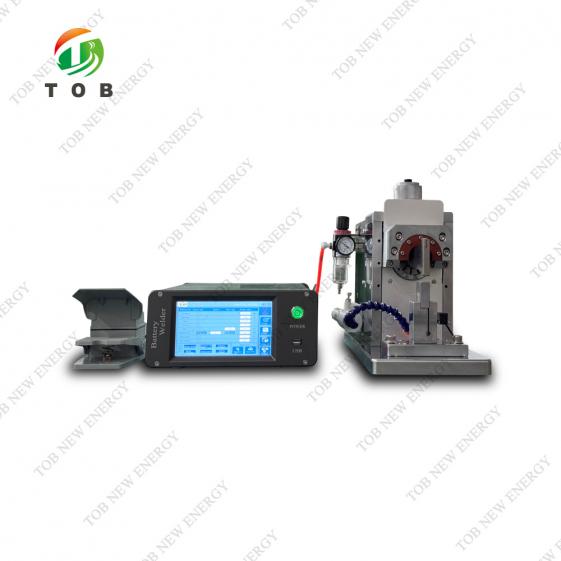

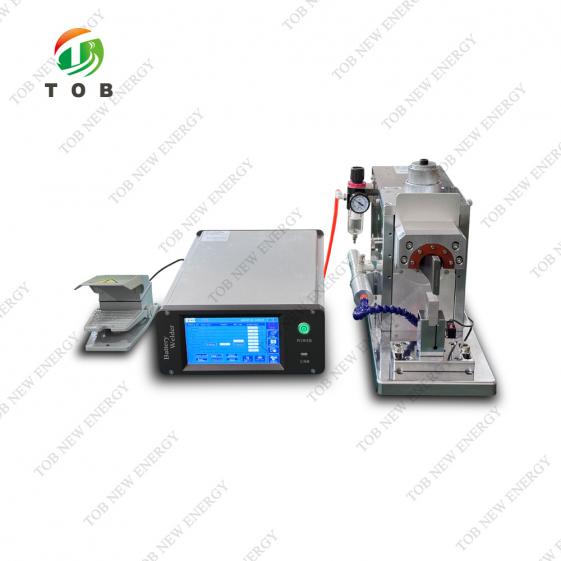

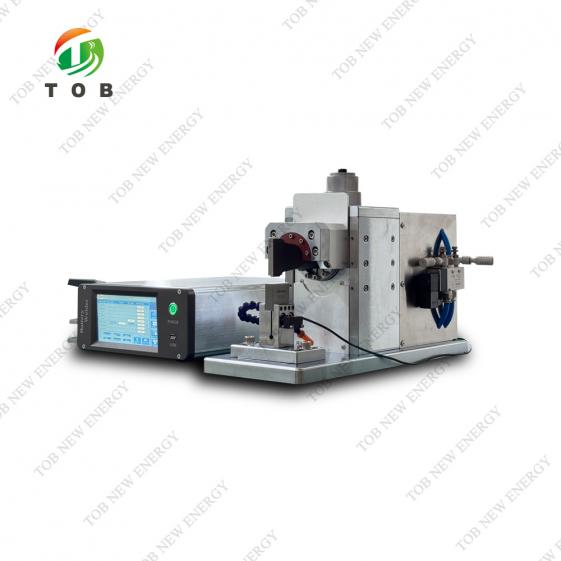

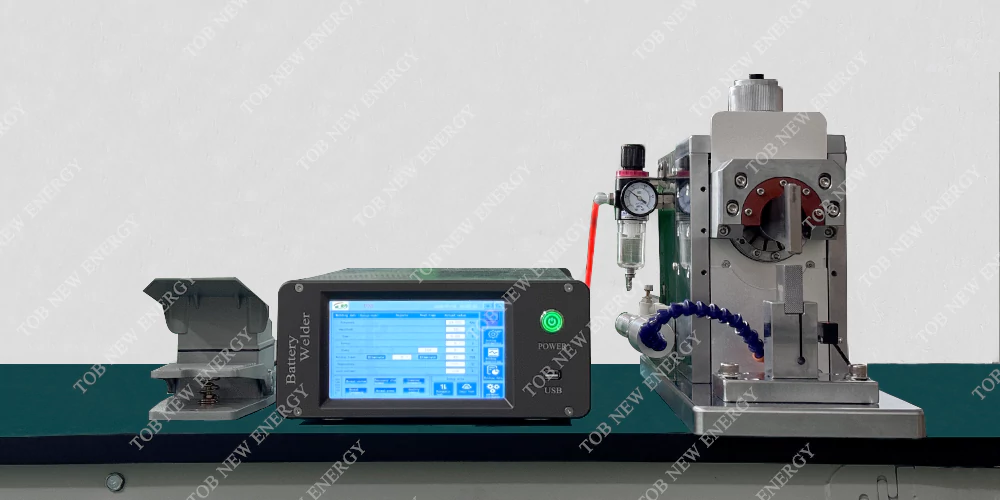

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell
