Probador de resistencia de electrodos
Loading...
Electrode Resistance Tester Electrode Resistance Tester Electrode Resistance Tester Electrode Resistance Tester

Comprobador automático de resistencia de electrodos de baterías de litio

Este comprobador automático de resistencia de láminas de electrodos para baterías de litio TOB-FT-551 utiliza una sonda plana. Analiza la resistencia general del electrodo aplicando presión a la muestra, presuriza automáticamente y permite ajustar la presión. Funciona mediante software para PC, generando gráficos de relación entre resistencia a la presión, resistividad y conductividad en múltiples modos de medición. Permite gestionar datos e informes. Recopila automáticamente datos de espesor de muestra y temperatura y humedad ambientales en tiempo real.

  • Marca de fábrica:

    TOB

  • Artículo No.:

    TOB-FT-551

  • orden (moq):

    1

  • Pago:

    L/C,T/T

  • origen del producto:

    China

  • Puerto de embarque:

    XIAMEN
consulta ahora
Detalle del producto

Comprobador automático de resistencia de electrodos de baterías de litio


PRESUPUESTO

Este comprobador automático de resistencia de láminas de electrodos para baterías de litio TOB-FT-551 utiliza una sonda plana. Analiza la resistencia general del electrodo aplicando presión a la muestra, presuriza automáticamente y permite ajustar la presión. Funciona mediante software para PC, generando gráficos de relación entre resistencia a la presión, resistividad y conductividad en múltiples modos de medición. Permite gestionar datos e informes. Recopila automáticamente datos de espesor de muestra y temperatura y humedad ambientales en tiempo real.


Descripción del método de referencia:

1. El método de dos sondas permite medir directamente la resistividad total del electrodo, incluyendo la resistencia de la sonda, la resistencia de contacto entre la sonda y el revestimiento, la resistencia del revestimiento, la resistencia de contacto entre el revestimiento y el colector de corriente, y la resistencia del propio colector de corriente. Esto soluciona el problema de que los datos de prueba del método de cuatro sondas no pueden describir el valor total del electrodo de la batería.

2. El proceso de prueba es básicamente el mismo que en las aplicaciones de baterías reales, y un valor de prueba total incluye las características de conductividad electrónica de cada parte, estudiando la influencia del proceso en la resistencia del electrodo.

Para electrodos LFP de alta resistencia, se pueden obtener resultados estables cuando la corriente de carga es baja, mientras que para electrodos de grafito de baja resistencia, se pueden obtener resultados estables cuando la corriente de carga es relativamente alta. Para electrodos LFP, NMC y de grafito, se pueden obtener resultados de medición estables cuando la corriente de carga es superior a 10 mA. A medida que aumenta la presión de carga, la resistividad del electrodo de grafito disminuye.

4. Los factores que afectan la conductividad de los polarizadores incluyen el contenido y la distribución de agentes conductores, la fuerza de agitación del polvo seco, la densidad de compactación y el estado de unión entre el colector y el revestimiento.


Datos de parámetros:

Modelo

TOB-FT-551

Resistencia

10^-7～2×10^7Ω

Resistividad eléctrica

10^-7～2×10^7Ω-cm

Conductividad eléctrica

5×10^-7～10^7s/cm

Corriente de prueba

1 μA, 10 μA, 100 µA, 1 mA, 10 mA, 1000 mA

Precisión actual

±0,2%

Precisión de la resistencia

≤0,3 % Resistencia estándar; Resolución 0,1 μΩ

Operación del software de PC

Interfaz de software para PC: valor de resistencia, resistividad, valor de conductividad, temperatura, valor de presión, conversión automática de unidades, sección transversal, altura, gráfico de curva, densidad de compactación, generación de informes, etc.

Selección del rango de presión

0-200 kg; 300 kg; 500 kg; 1000 kg, elija según sus necesidades

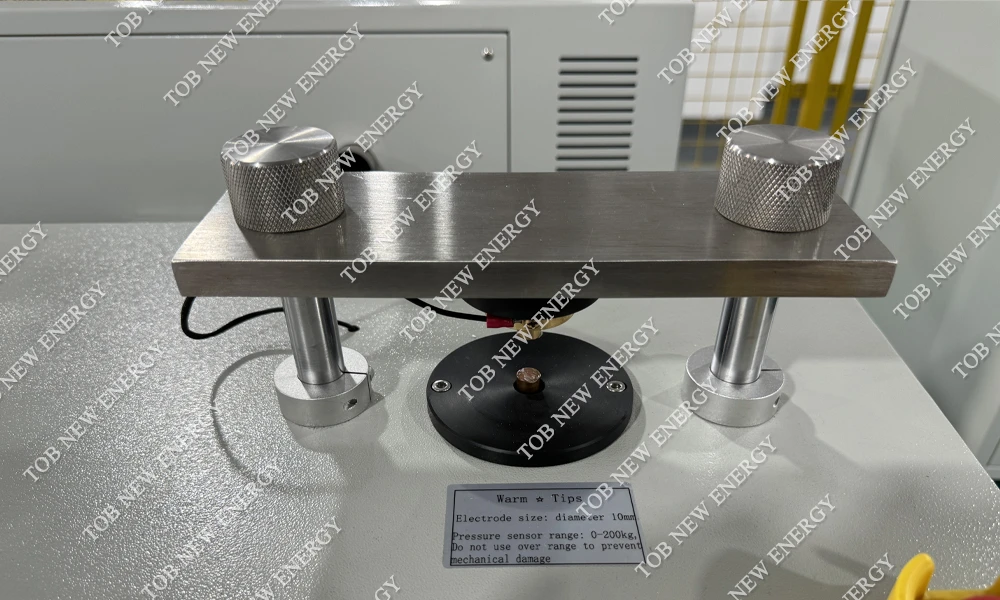

Electrodo de sonda planar

Material de cobre, diámetro: 10 mm; se pueden personalizar otras especificaciones.

Viaje de prueba

0-20 mm, precisión de desplazamiento 0,01 mm

Espesor de la muestra

0-10 mm; precisión: 0,001 mm

Modo de presión

Automático (funcionamiento automático después de configurar el valor)

Función de protección

Con rango límite y protección de presión; Protección contra mal funcionamiento y parada de emergencia; Alarma anormal

Cuidado y mantenimiento

Con identificación de aviso de operación estandarizada; recordatorio de mantenimiento

Fuente de energía

Entrada: CA 220 V ± 10 %. 50 Hz. Consumo de energía: <100 W.


Detalles de pedido externo de configuración estándar:

No.

Modelo

Nombre

Unidad

CANTIDAD

Observación

1

551-CSX

Línea de prueba

Colocar

1


2

09A

Resistencia estándar

Pce

1-5

Especificaciones y cantidades de compra

3

551-RJ

Software de análisis

Colocar

1

4

ordenador personal

Computadora + impresora

Colocar

1

Configurar según los requisitos del cliente

5

551-JL

Servicios técnicos de prueba

Pce

1

1 certificado de medición

6

551-DJ

Electrodo chapado en oro

Colocar

1

Dos electrodos forman un grupo; Personalizable


Lithium Battery Electrode Sheet Resistance Tester

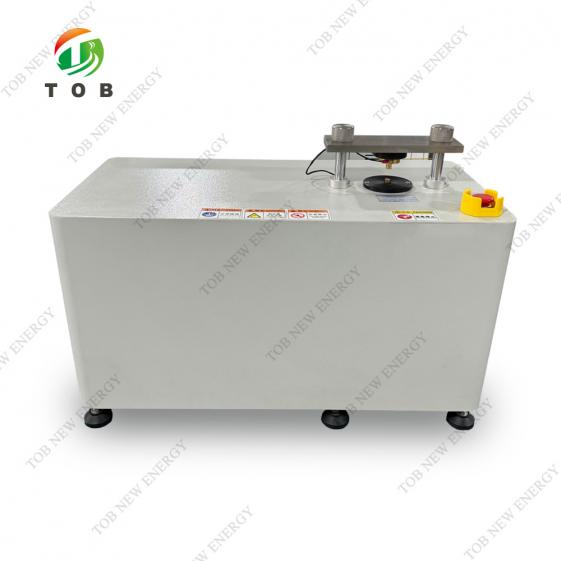

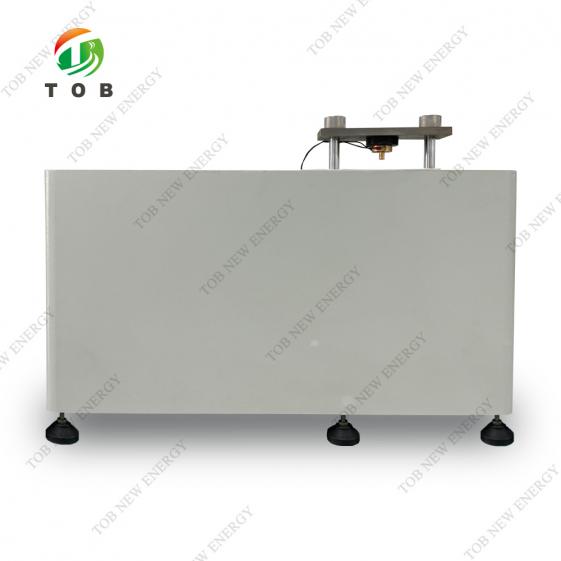

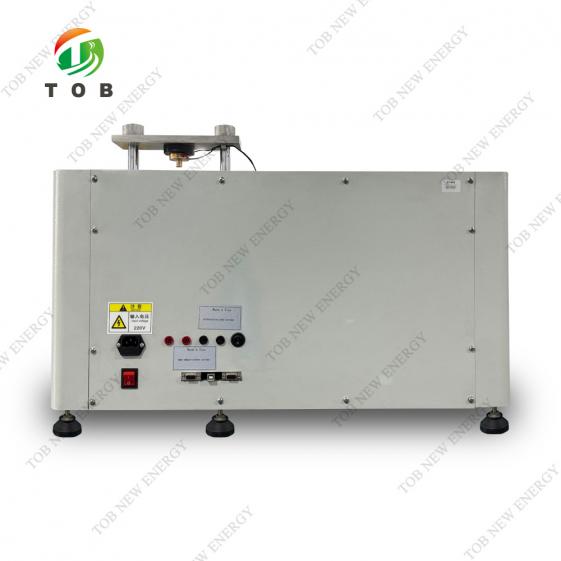

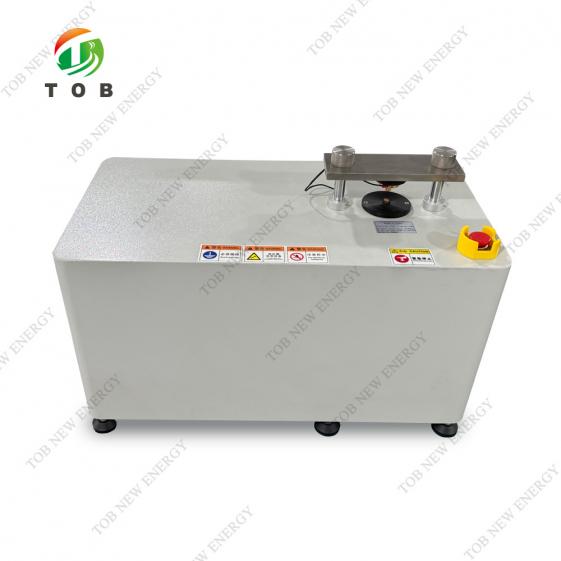

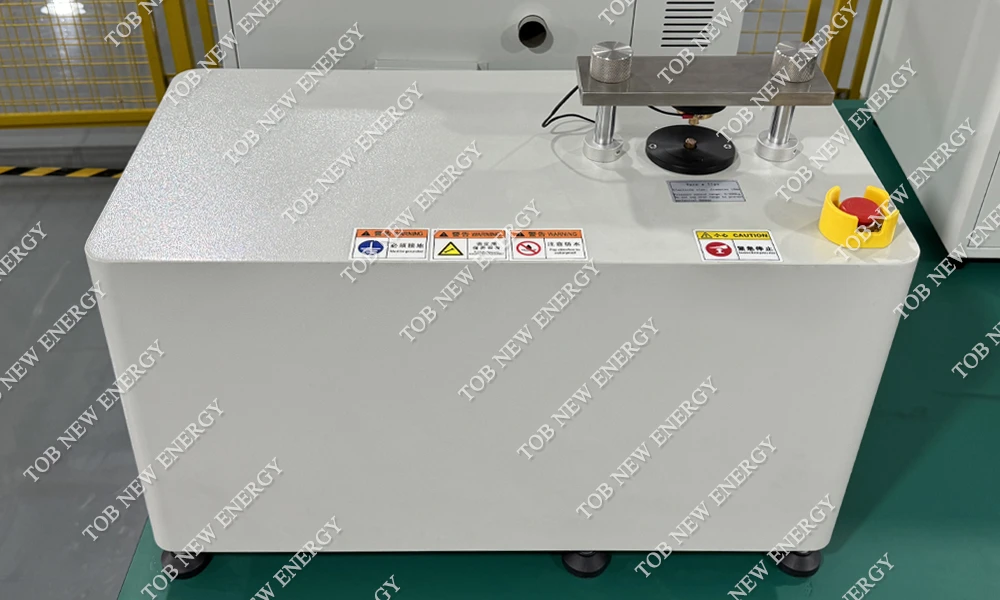

EXHIBICIÓN DEL PRODUCTO

Lithium Battery Electrode Sheet Resistance Tester

Lithium Battery Electrode Sheet Resistance Tester
