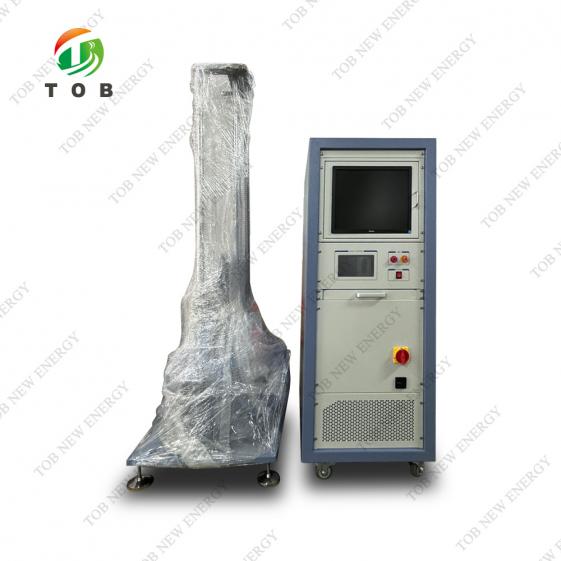

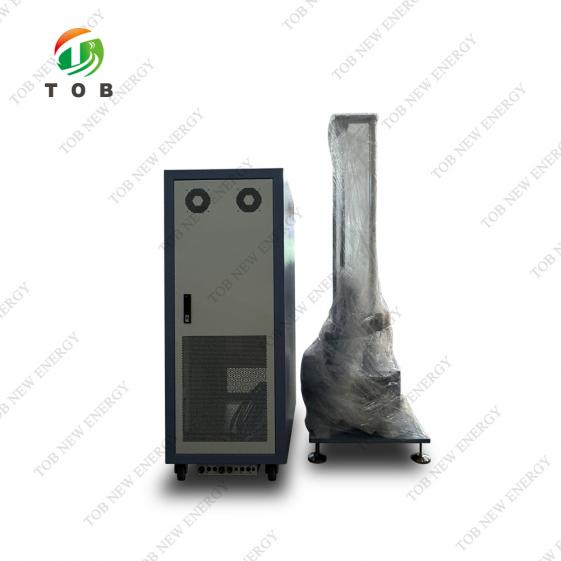

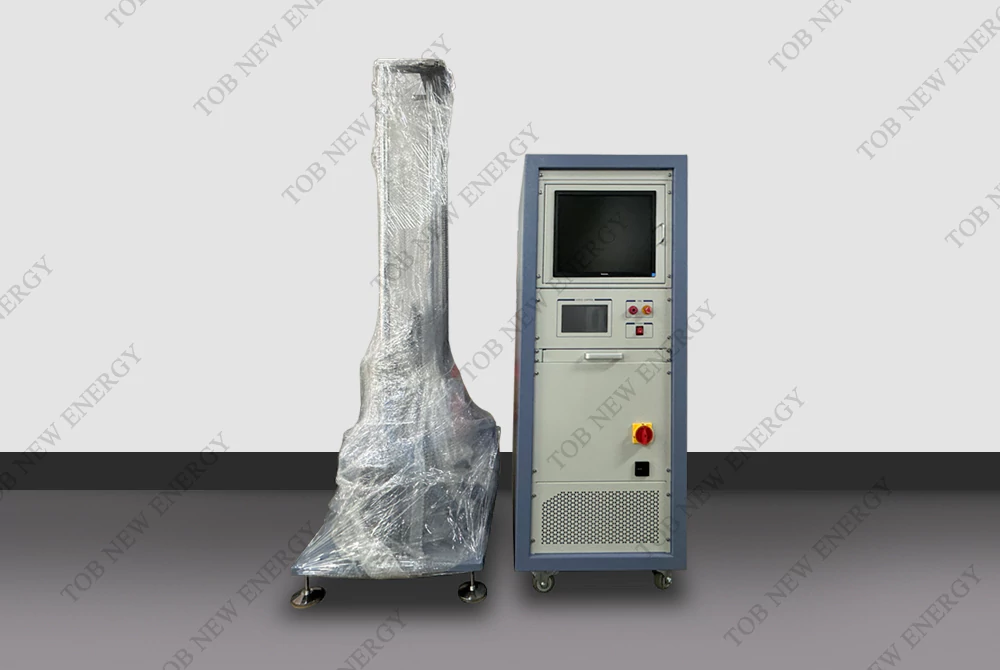

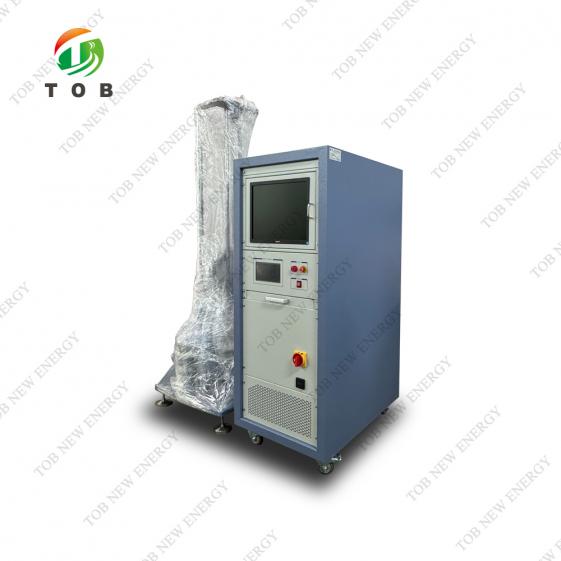

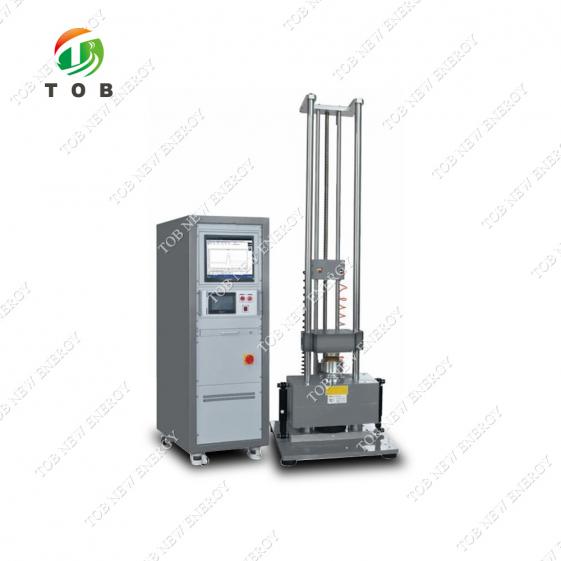

Comprobador de impactos mecánicos de batería

Parámetros principales del comprobador de impactos

Plataforma operativa

250 × 200 mm

Carga máxima

10 kg

Aceleración máxima

20 a 1500G

Duración del pulso

0,2~18 ms

Alcance de choque (N):

500～155000

Dimensiones del equipo

660 × 700 × 2400 mm (consulte el plano de diseño final)

Peso del equipo

820 kilogramos

Potencia requerida

CA 220 V 50 Hz, monofásica, 5 kVA

Sistema de medición y análisis de impactos

Canales de entrada

2 canales

Frecuencia de muestreo

192 kHz

Duración del pulso

50-1 ms

Interfaz de comunicación

USB 2.0

Estándar de apoyo

ISO, UN38.3, MIL-STD-810, IEC62133, definido por el usuario

Sistema operativo

Microsoft Windows 7/8/10

Entorno de operación

Temperatura (℃)

0～40℃

Humedad (25 ℃)

0~90% de humedad relativa

Fiabilidad

Tiempo medio entre fallos ≥ 5000 horas;

Uso continuo del generador de forma de onda de media onda sinusoidal ≥ 10 000 veces,

Estándar de prueba

JG541-2005

Plataforma operativa

Plataforma operativa de aleación de aluminio importada de alta resistencia.

Control de altura de elevación

La altura de elevación se mide mediante un módulo codificador fotoeléctrico instalado en la base, y el módulo codificador fotoeléctrico tiene alta precisión, fuerte capacidad antiinterferente y alta confiabilidad, lo que garantiza la repetibilidad de los impactos.

Sistema de frenado

Se aplican frenos de aire y frenos de fricción fuertes para evitar un frenado de choque secundario, lo que garantiza un frenado rápido y confiable para evitar un rebote secundario.

Sistema de amortiguación

El sistema de amortiguación consta de una base, un amortiguador y una bolsa de gas. Este sistema puede reducir la fuerza de impacto transmitida desde la plataforma de trabajo al suelo.

Generador de formas de onda

Onda sinusoidal de media onda tipo placa: para lograr diferentes anchos de pulso de choque (1 a 30 ms)Onda trapezoidal: cilindro especial

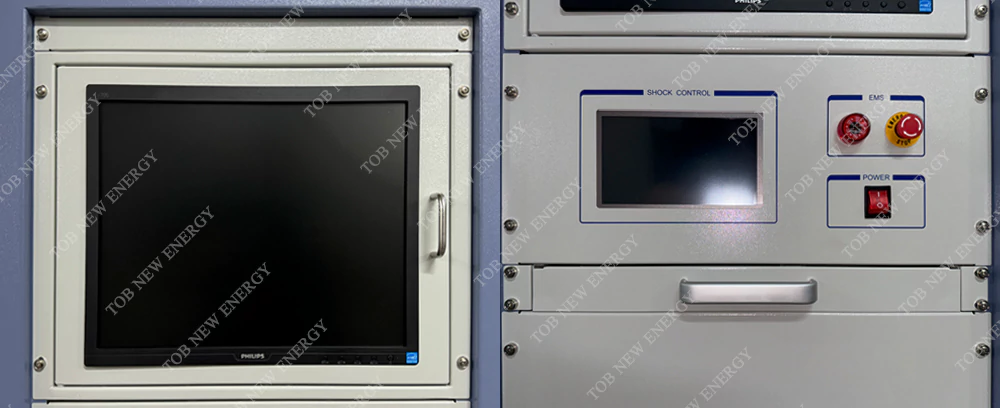

Dispositivo de seguridad

Interruptor de parada de emergencia: desconecta el circuito en casos de emergencia desconectando forzosamente los contactos soldados del mecanismo de accionamiento.

Sistema de medición de impactos

1. Introducción: El sistema cumple con las normas MIL-STD-810, GJB-150-18-86 e IEC68-2-27, y cuenta con una capacidad de captura de ondas de choque precisa y rápida. La frecuencia máxima de muestreo es de 1 MHz, por lo que no debe preocuparse por la omisión de eventos de choque menores.

Funciones de análisis

Captura transitoria de la forma de onda de choque

Puede obtener pulsos individuales o múltiples con captura transitoria.

Análisis del espectro de respuesta a choques

El análisis del espectro de respuesta a impactos permite evaluar los daños potenciales que surgen de un impacto, proporcionando así una base para diseñar la resistencia de los productos a los impactos.

Otros análisis

El análisis esencial en la prueba de choque incluye el análisis de deformación de fuerza, la demostración de la respuesta al choque y el análisis del choque rotatorio.
