Comprobador de cortocircuito de batería
加载中...
Battery Short Circuit Tester Battery Short Circuit Tester Battery Short Circuit Tester Battery Short Circuit Tester

Comprobador de cortocircuito de batería de control de temperatura

Este comprobador de cortocircuitos para control de temperatura TOB-8102 está diseñado conforme a diversas normas de prueba de cortocircuito de baterías y cumple con especificaciones como GB, IEC, EN, UN38.3 y UL. Según los requisitos de la norma, el comprobador de cortocircuitos para control de temperatura debe presentar una resistencia interna muy inferior a 100 mΩ para alcanzar la corriente de cortocircuito máxima especificada para la prueba.

  • Marca de fábrica:

    TOB NEW ENERGY

  • Artículo No.:

    TOB-8102

  • orden (moq):

    1

  • Pago:

    L/C, T/T

  • origen del producto:

    China

  • Puerto de embarque:

    XIAMEN
consulta ahora
Detalle del producto

Comprobador de cortocircuito de batería de control de temperatura


PRESUPUESTO

Este TOB-8102 comprobador de cortocircuito de control de temperatura Está diseñado de acuerdo con diversas normas de prueba de cortocircuito de baterías y cumple con especificaciones como GB, IEC, EN, UN38.3 y UL. Según los requisitos de la norma, el comprobador de cortocircuito de control de temperatura debe tener una resistencia interna muy inferior a 100 mΩ para alcanzar la corriente de cortocircuito máxima especificada para la prueba.


Introducción al diseño

La máquina de prueba de cortocircuito de alta corriente para baterías integradas remotas está diseñada para cumplir con las normas con una resistencia interna muy inferior a 5 mΩ para lograr una alta corriente de cortocircuito. Además, el sistema eléctrico debe tener una capacidad de carga adecuada para el sistema de cortocircuito. Por lo tanto, el equipo de I+D selecciona un contacto magnético de CC industrial con terminal de cobre y conducción interna de corriente de cobre. Incorpora un ventilador axial interno de perla activa para la refrigeración, lo que garantiza la seguridad del sistema de prueba, reduce el consumo de energía de la máquina y permite obtener datos de prueba con precisión.


Cumplimiento de normas

  • ONU38.3
  • UL1642
  • UL2054
  • QC 743/744
  • MT/T 1051-2007
  • GB/T 2900.11-1988
  • GB31241-2014


Contactor de alta corriente

(1) Conexión y desconexión de larga distancia de voltaje CC a 220 V.

(2) Corriente de trabajo nominal 1000 A, instalada con sistema de extinción de arco de protección de arco de arcilla con placa mediastínica de soplado magnético de conexión en serie.

(3) Estructura de diseño plano, sistema electromagnético y sistema de extinción de arco del contactor de la máquina, fijados de forma independiente bajo el bastidor. Adopta un sistema electromagnético de tipo clapeta de rotación angular y una bobina de atracción de doble devanado, con un dispositivo de presión de aristas en el ángulo giratorio. El contactor principal está fabricado con cobre rojo. Presenta baja resistencia de contacto y alta velocidad de reacción.

(4) Actuación confiable del contactor, seguridad, larga vida útil y fácil reparación y mantenimiento.

Control remoto

(1) Control inalámbrico de larga distancia;

(2) Trabajo confiable y estable, con función de bloqueo automático y enclavamiento, fuerte capacidad antiinterferencia, larga vida útil.

Voltímetro

(1) Voltaje de medición: 0-10 V, asegúrese de que comprobando la precisión;

(2) Precisión de visualización: FS ±0,2 % lectura ±1 dígito;

(3) Método de accionamiento: método integral doble

Amperímetro

(1) Corriente de medición: 0-1000 A y 0-500 A CC;

(2) Precisión de visualización: FS ± 0,2 % de la lectura ± 1 dígito;

(3) Método de accionamiento: método integral doble

Configuración estándar

El probador de cortocircuito de batería consta de un contactor de alta corriente, un controlador remoto, un voltímetro, un amperímetro, etc.


Parámetros técnicos

Corriente máxima de cortocircuito

1000A

Sistema de Resistencia Interna

80±20 mΩ (corriente de carga máxima 400 A)

Distancia del control remoto

7m (sin barrera sólida)

Resistencia mecánica

300000 veces

Resistencia eléctrica

Res carga de distancia 50000 veces

Rango de temperatura

Temperatura ambiente + 10 ~ 80 °C

Fluctuación de temperatura

±1℃

Desviación de temperatura

±2℃

Dimensión interna

Ancho 600 x Profundidad 500 x Alto 730 mm

Material interior

Acero inoxidable 304# (espesor 1,0 mm)

Dimensión exterior

W1070 X D1300 X H1630mm (consulte el dibujo de diseño final)

Material exterior

Laminado en frío pintado en polvo (espesor 1,0 mm, con gabinete interior de espesor total 100 mm)

Ventana de observación

Vidrio al vacío de tres capas, fácil de observar muestras, dimensión: 390 x 360 x 20 mm

Iluminación

Ventana de observación con luz de bajo consumo de alto brillo, fácil para la observación de muestras.

Agujero de prueba

Un orificio de prueba de Φ50 mm en el lado izquierdo de la máquina, con cubierta de acero inoxidable, cubierta de silicona cada 1 pieza.

Polea de la máquina

Uso combinado de fácil movimiento (ubicación ajustable) y pernos de alta resistencia (ubicación fija)

Sistema de escape

Puerto de escape en la parte superior del equipo con diámetro de 100 mm

Fuente de energía

CA 220 V, 50 Hz, monofásica

Fuerza

5,0 kW


Configuración estándar

Resistente a 80 ± 20 mΩ

(Corriente de carga máxima 400A)

1 pieza

Portamuestras

2 piezas

Cable

2 piezas

Placa de mármol

1 pieza

Control remoto

1 pieza

Manual de funcionamiento

1Copia

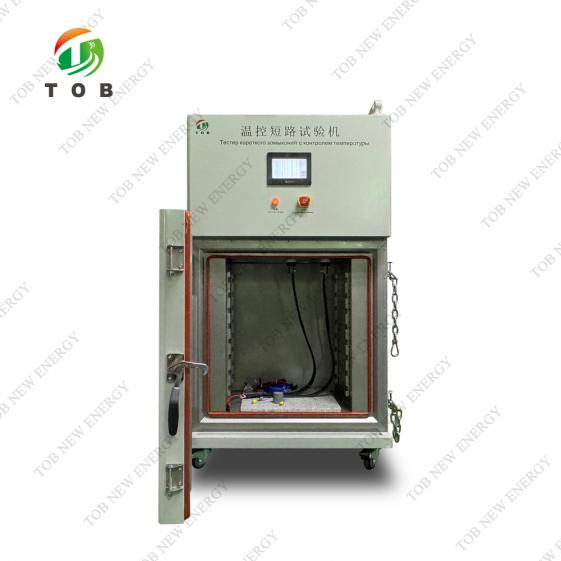

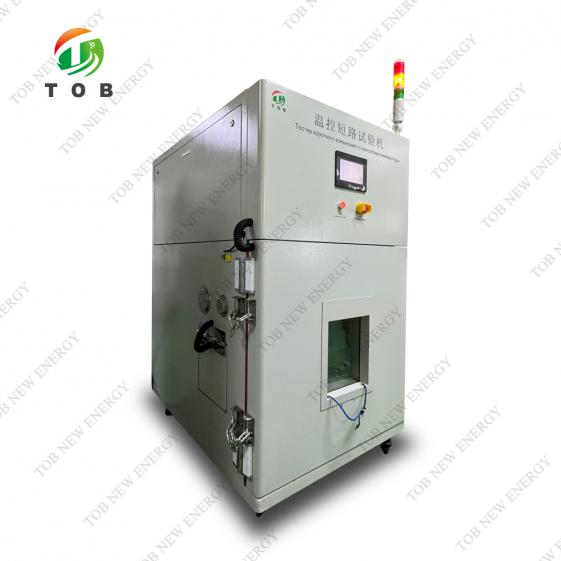

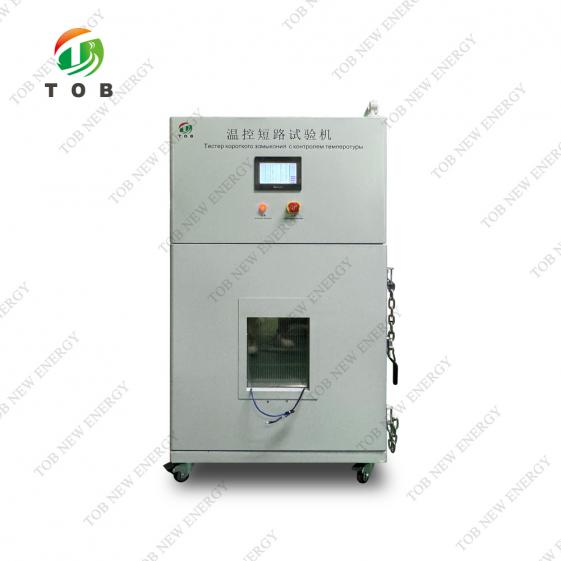

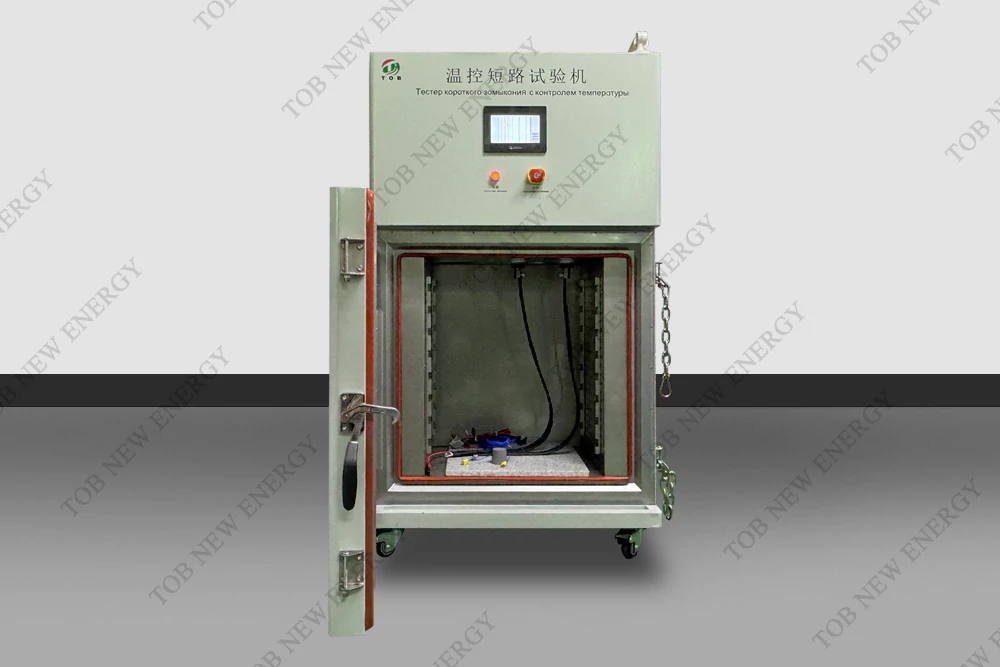

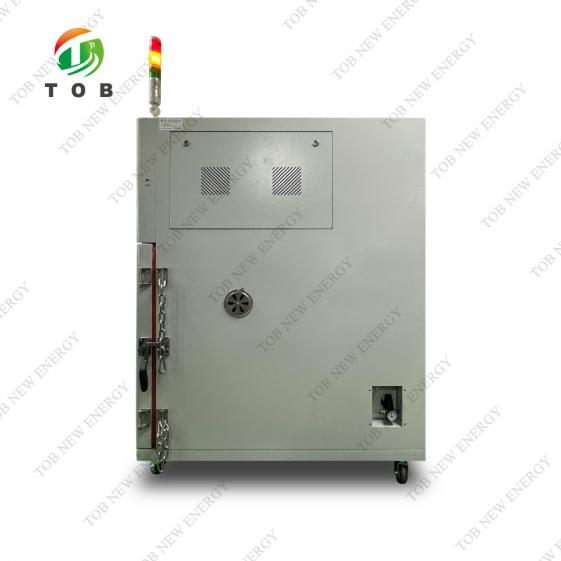

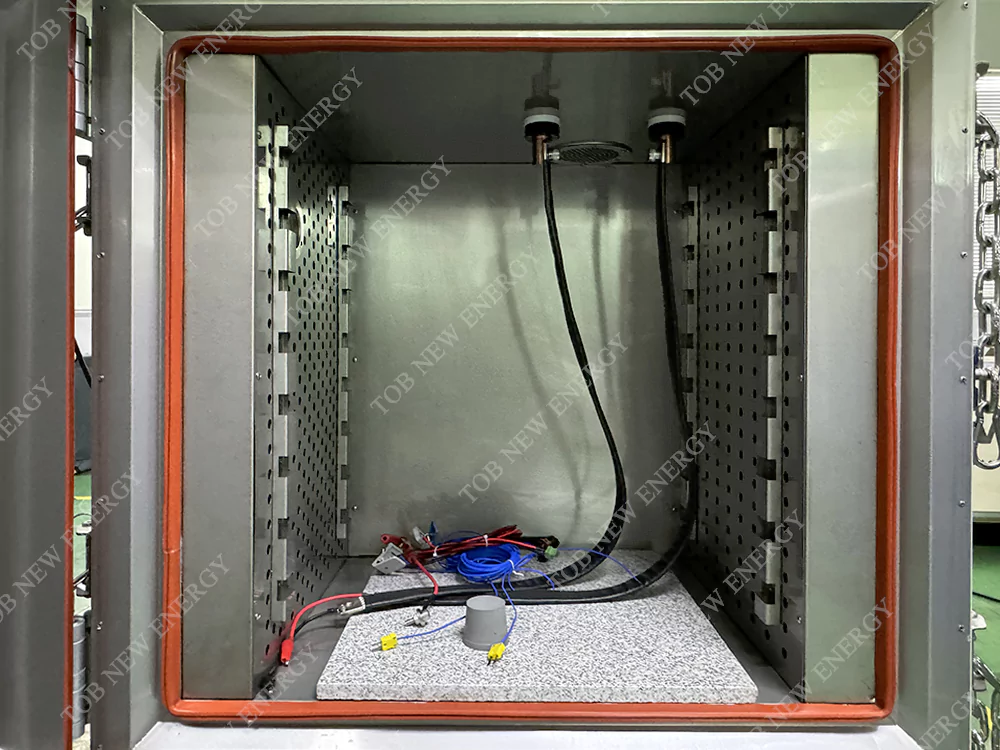

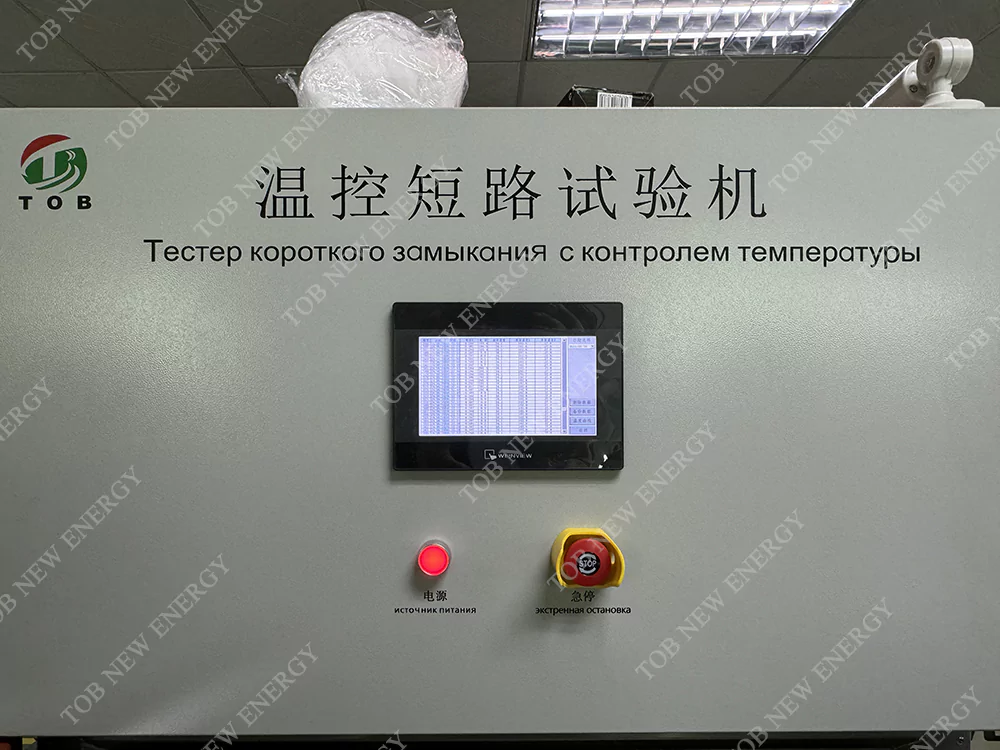

EXHIBICIÓN DEL PRODUCTO

Temperature Control Battery Short Circuit Tester

Temperature Control Battery Short Circuit Tester

Temperature Control Battery Short Circuit Tester
